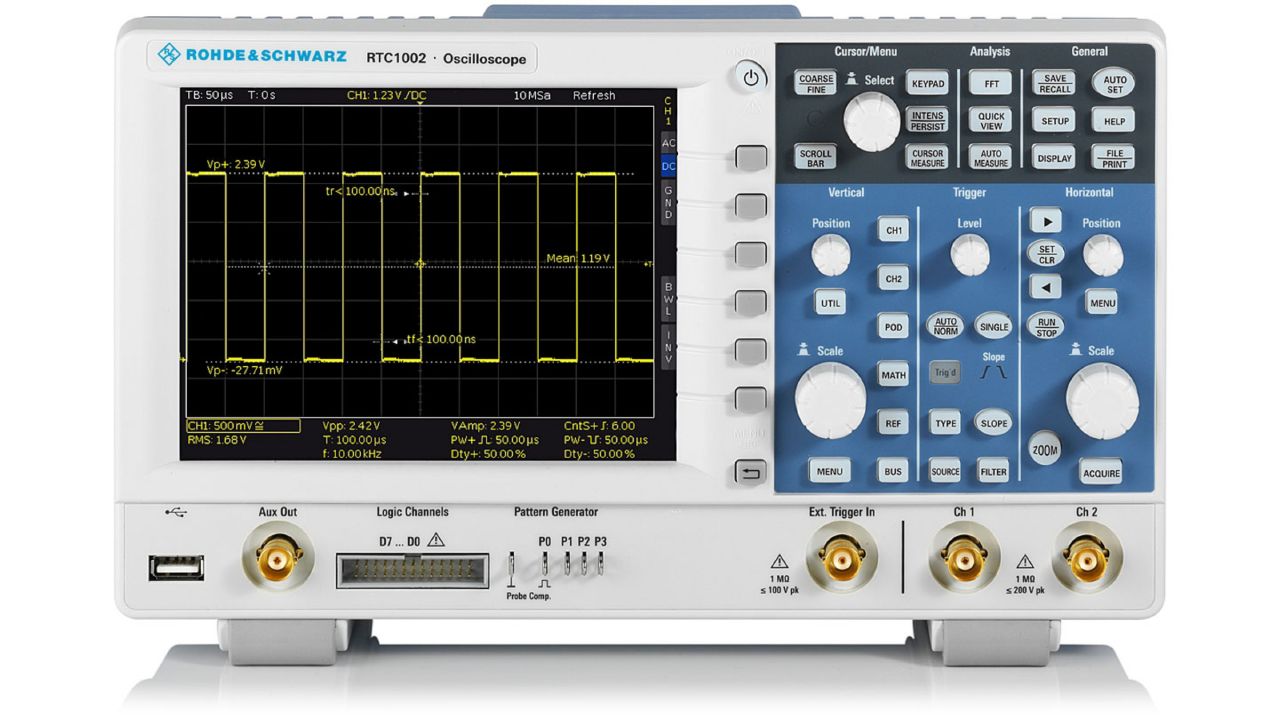

R&S®RTC1000示波器提供广泛功能，可满足多种用户的需求。探索示波器先进的高性能技术。
RTO2000 100MHz示波器 2.5GS/s至5GS/s|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

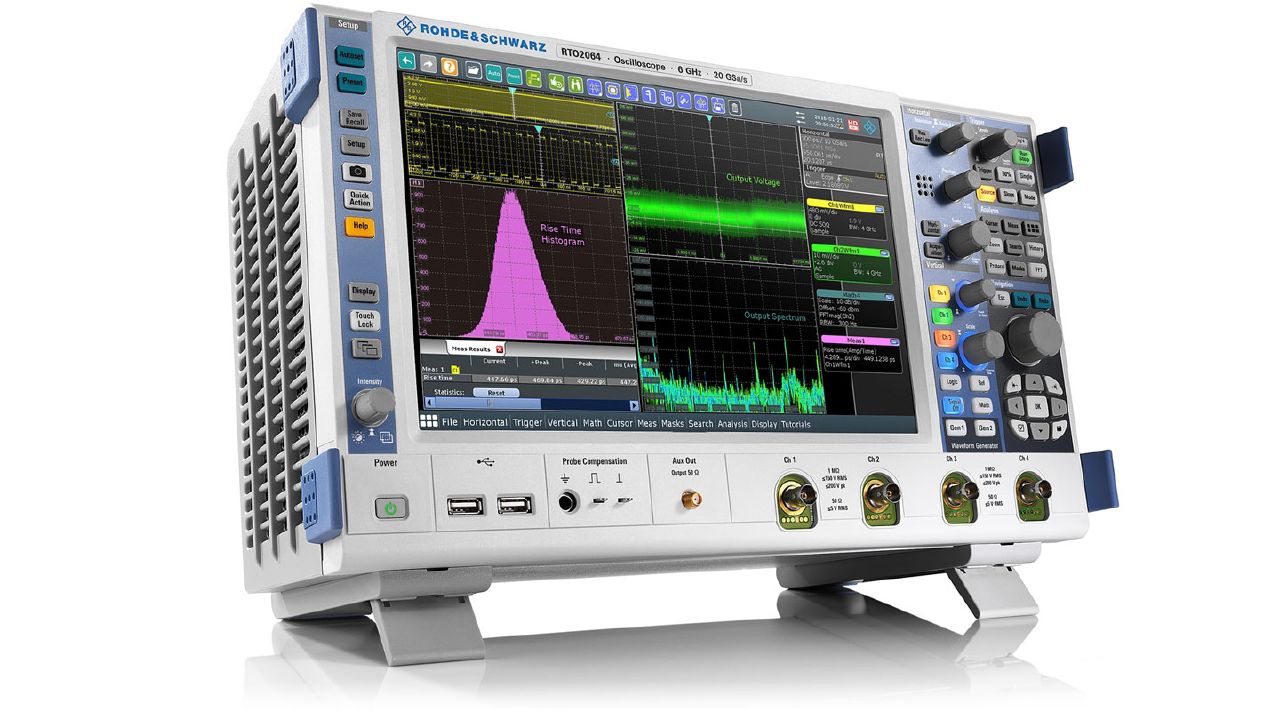

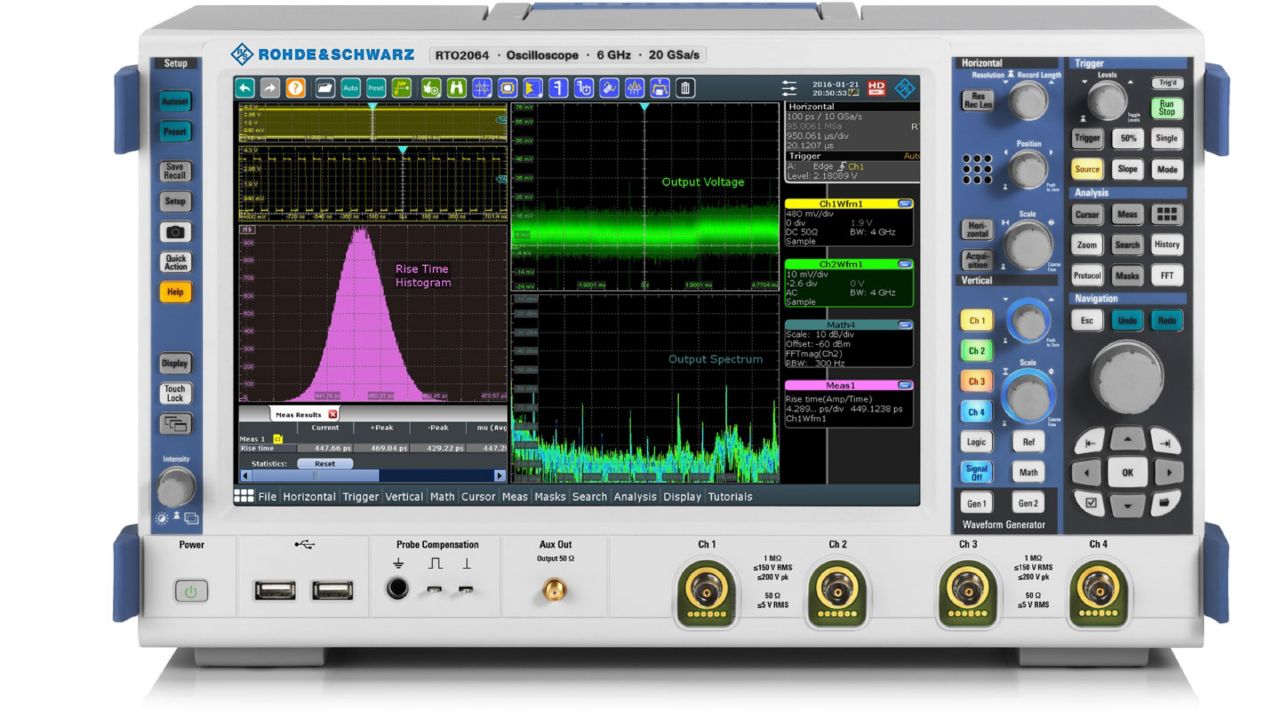

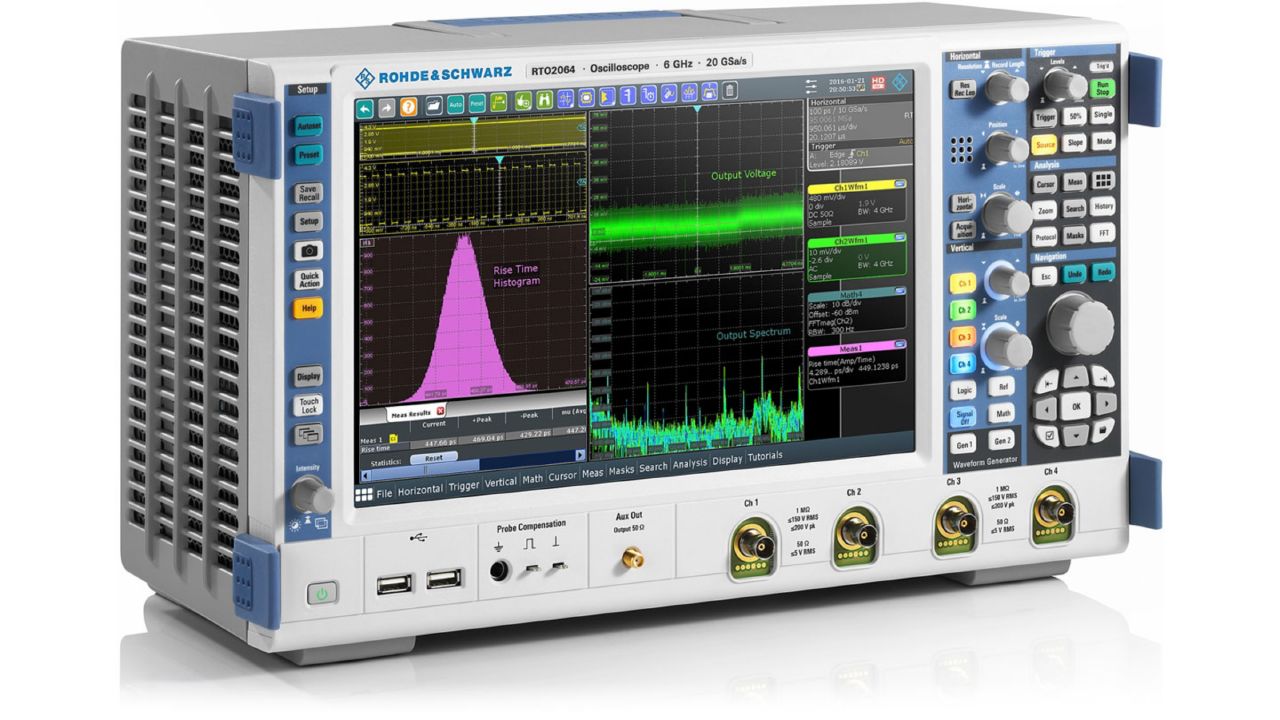

RTO2000 示波器
R&S®RTO2000 是罗德与施瓦茨的示波器。官方目录位于「示波器」。官方技术指标共 624 组、1230 项，详见「详细指标」。
产品简介
R&S®RTO2000 示波器提供 600 MHz 至 6 GHz 的带宽，可快速对您的设计进行测试、调试和特性分析。开始探索和测试！
简介R&S®RTO示波器外形紧凑，具备卓越的信号保真度、最高 16位垂直分辨率、高波形捕获率以及600 MHz至6 GHz的带宽范围。该系列示波器提供全集成式多域测试解决方案，具备频谱、协议和逻辑分析功能。智能触摸屏进一步提升了示波器的易用性。
R&S®RTO示波器经过优化，具备高输入灵敏度和极低的固有噪声，能够执行精确测量。独特的高分辨率模式可实现高达 16位的分辨率。借助每秒一百万波形的高波形捕获率，R&S®RTO示波器能够非常快速地发现偶发信号故障。
R&S®RTO示波器专为多域测量挑战而设计，可调试多种信号类型的系统。该示波器能够同时分析时域、频域、逻辑和协议信号，并显示时间相关的分析结果。它也是第一款在时域和频域同时具备区域触发功能的示波器。
R&S®RTO示波器使用非常简便。手势操作简化了测量任务。用户可以通过R&S®SmartGrid技术自定义波形显示。应用面板可以快速访问所有可用应用。
核心参数
• 频率范围：1 mHz至100MHz
• 频率：1kHz ± 1 %
• 带宽：bit resolution 10 kHz至50MHz 16 bit 100MHz 14 bit 200MHz 13 bit 300MHz 12 bit 500MHz 12 bit 1GHz 10 bit
• 输入通道：RTO2002 ｜ 2 channels
• 采样率：max. ｜ 5 Gsample/s on each channel
• 垂直分辨率：8 bit, 16 bit for high resolution decimation
• 分辨率：1280 × 800 pixel (WXGA)
• 噪声系数：at 1.001GHz ｜ 15 dB (meas.)
功能与特点
• 第 4 页 功能范围广泛
• 第 7 页 高级用户界面
• 第 10 页 专为电源测量而设计
• 第 16 页 专为多域测量挑战而设计
• 第 19 页 面向未来应用的可扩展性
• 第 40 页 功能强大的探头
• 第 41 页 丰富的附件
• 第 42 页 ===== PAGE 4 =====
• 极低噪声电平实现精确测量
• 最高16位垂直分辨率
产品型号
• 官方型号：RTO2000、RTO2004、RTO2012、RTO2014、RTO2022、RTO2024、RTO2032、RTO2034、RTO2044、RTO2064、RTO2002、RTO-K24、RTO-K87、RTO-K91
典型应用
• 适用于电源测量的完整探头产品系列具备合适测量范围的精准电压和电流探头是电源测量的关键。罗德与施瓦茨提供完整的探头产品系列，适用于不同的电源测量应用，适用范围从微安到千安、从微伏到千伏。
• 适用于电源测量的丰富产品系列适用于电源测量的专用探头系列包括适用不同电压和电流范围（从微安到千安、从微伏到千伏）的有源和无源探头。此外，罗德与施瓦茨还提供专用的电源完整性探头，用于检测直流电源路径上微小或偶发的失真信号。
资源下载
详细指标请见 RTO2000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTO2000 的官方技术指标，共 624 个指标组、1230 项。
参数名以行业通用中文术语为主（其中 1110 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：RTO2002 ｜ 2 channels
• RTO：4 channels
• RTO：2 channels
• RTO：4 channels
• RTO：2 channels
• RTO：4 channels
• RTO：2 channels
• RTO：4 channels
• RTO：4 channels
• RTO：4 channels
• 输入阻抗：50 Ω ± 3.5 %
(50 Ω ± 1.5 % from +15 °C to +30 °C),
• 1 MΩ ± 1 % || 15 pF (meas.)
• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• RTO2002、RTO：≥ 600MHz
• RTO2012、RTO：≥ 1GHz
• RTO2022、RTO：≥ 2GHz
• RTO2032、RTO：≥ 3GHz
• RTO：≥ 4GHz
• RTO：≥ 6GHz on 2 channels, ≥ 4GHz on 4 channels
• at 1 MΩ input impedance：≥ 500MHz (meas.)
• Analog bandwidth limits：max. -1.5 dB, min. -4 dB ｜ 200MHz, 20MHz
• Rise time/fall time：10 % to 90 % at 50 Ω (meas.)
• RTO2002、RTO：510 ps
• RTO2012、RTO：280 ps
• RTO2022、RTO：140 ps
• RTO2032、RTO：116 ps
• RTO：100 ps
• RTO：76 ps
• Input VSWR：input frequency R&S®RTO2002, R&S®RTO2004,
R&S®RTO2044
• ≤ 2 GHz：1.25 (meas.) > 2GHz 1.4 (meas.)
• input frequency：RTO2064 ≤ 2GHz 1.25 (meas.) > 2GHz to ≤ 4GHz 1.6 (meas.) > 4GHz 2.0 (meas.)
• 垂直分辨率：8 bit, 16 bit for high resolution decimation
(with reduction of the sampling rate),
• 16 bit for high definition mode (without
带宽
• at 50 Ω, input sensitivity > 5 mV/div：±1.5 %
• at 50 Ω, input sensitivity ≤ 5 mV/div：±2 %
• at 1 MΩ：±2 %
• 输入耦合：at 50 Ω ｜ DC, GND
• at 1 MΩ：DC, AC (> 7Hz), GND
• 输入灵敏度：at 50 Ω ｜ 1 mV/div至1 V/div,
input sensitivities
• at 1 MΩ：1 mV/div至10 V/div,
input sensitivities
• Maximum input voltage：at 50 Ω ｜ 5 V (RMS)
• at 1 MΩ：150 V (RMS), 200 V (Vp),
above 250 kHz
• at 1 MΩ with R&S®RT-ZP10 passive probe：400 V (RMS), 1650 V ( Vp), 300 V (RMS) CAT II
sheet (PD 3607.3851.22)
• Position range：±5 div
• Offset range at 50 Ω：input sensitivity > 316 mV/div to ≤ 1 V/div ±10 V > 100 mV/div to ≤ 316 mV/div ±3 V 1 mV/div to ≤ 100 mV/div ±1 V
• Offset range at 1 MΩ：input sensitivity > 3.16 V/div to ≤ 10 V/div ±(115 V - input sensitivity × 5 div) > 1 V/div to ≤ 3.16 V/div ±100 V > 316 mV/div to ≤ 1 V/div ±(11.5 V - input sensitivity × 5 div) > 100 mV/div to ≤ 316 mV/div ±10 V > 31.6 mV/div to ≤ 100 mV/div ±(1.15 V - input sensitivity × 5 div) 1 mV/div to ≤ 31.6…
a combination of both
• Channel-to-channel isolation：input frequency
• (each channel at same input sensitivity)：≤ 2GHz > 2GHz to ≤ 4GHz > 4GHz to ≤ 6GHz ｜ > 60 dB > 50 dB > 40 dB
• RMS noise floor at 50 Ω (typ.)：input sensitivity R&S®RTO2002, R&S®RTO2012,
• RTO：RTO2014 1 mV/div 0.07 mV 0.10 mV 2 mV/div 0.08 mV 0.10 mV 5 mV/div 0.11 mV 0.13 mV 10 mV/div 0.18 mV 0.22 mV 20 mV/div 0.33 mV 0.40 mV 50 mV/div 0.78 mV 0.95 mV 100 mV/div 1.53 mV 1.88 mV 200 mV/div 3.05 mV 3.75 mV 500 mV/div 7.95 mV 9.60 mV 1 V/div 15.3 mV 18.9 mV
• 输入灵敏度：R&S®RTO2022, R&S®RTO2032,
• RTO：RTO2034 1 mV/div 0.16 mV 0.18 mV 2 mV/div 0.16 mV 0.19 mV 5 mV/div 0.20 mV 0.22 mV 10 mV/div 0.32 mV 0.34 mV 20 mV/div 0.59 mV 0.63 mV 50 mV/div 1.45 mV 1.55 mV 100 mV/div 2.85 mV 3.05 mV 200 mV/div 5.50 mV 6.05 mV 500 mV/div 14.2 mV 15.6 mV 1 V/div 28.8 mV 31.2 mV
• 输入灵敏度：RTO2044 RTO2064 1 mV/div 0.22 mV 0.33 mV 2 mV/div 0.22 mV 0.33 mV 5 mV/div 0.26 mV 0.34 mV 10 mV/div 0.39 mV 0.47 mV 20 mV/div 0.72 mV 0.80 mV 50 mV/div 1.75 mV 1.90 mV 100 mV/div 3.40 mV 3.55 mV 200 mV/div 6.95 mV 7.20 mV 500 mV/div 17.9 mV 18.9 mV 1 V/div 35.6 mV 37.3 mV
• RMS noise floor at 1：MΩ (meas.) input sensitivity 1 mV/div 0.13 mV 2 mV/div 0.13 mV 5 mV/div 0.17 mV 10 mV/div 0.26 mV 20 mV/div 0.47 mV 50 mV/div 1.15 mV 100 mV/div 2.30 mV 200 mV/div 4.70 mV 500 mV/div 11.5 mV 1 V/div 23.0 mV 2 V/div 46.0 mV 5 V/div 115 mV 10 V/div 230 mV
水平系统
• Timebase range：selectable between 25 ps/div and 10 000 s/div,
range
• Channel deskew：±100 ns
• Reference position：00 % to 100 % of measurement display
area
• Trigger offset range：max. +(memory depth/current sampling rate)
• min.：10 000 s
• Modes：normal, roll
• Channel-to-channel skew：< 100 ps (meas.)
• Timebase accuracy：standard
• after delivery/calibration, at +23 °C：±5 ppm
• during calibration interval：±10 ppm
with R&S®RTO-B4 option
• after delivery/calibration, at +23 °C：±0.02 ppm
• during calibration interval：±0.2 ppm
• long-term stability：±(0.1 + 0.1 × years since calibration) ppm
(more than one year since calibration)
• signal amplitude greater than 5 divisions,：(meas.)
• measurement threshold set to 50 %,：where
• vertical gain 10 mV/div or greater;：K = 0.15 (R&S®RTO2002, R&S®RTO2004)
• rise time lower than four sample periods;：K = 0.18 (R&S®RTO2012, R&S®RTO2014)
R&S®RTO2032, R&S®RTO2034,
• RTO2044、RTO：max. 10 Gsample/s on 4 channels,
• max. 20 Gsample/s：on 2 channels
• Realtime waveform acquisition rate：max. ｜ > 1 000 000 waveforms/s
• Memory depth 2：standard
• R&S®RTO2002, R&S®RTO2012,：50 Msample on 2 channels,
• RTO2022、RTO：100 Msample on 1 channel
• R&S®RTO2004, R&S®RTO2014,：50 Msample on 4 channels,
• R&S®RTO2024, R&S®RTO2034,：100 Msample on 2 channels,
• RTO2044、RTO：200 Msample on 1 channel
R&S®RTO-B101 option
• R&S®RTO2002, R&S®RTO2012,：100 Msample on 2 channels,
• RTO2022、RTO：200 Msample on 1 channel
• R&S®RTO2004, R&S®RTO2014,：100 Msample on 4 channels,
• R&S®RTO2024, R&S®RTO2034,：200 Msample on 2 channels,
• RTO2044、RTO：400 Msample on 1 channel
R&S®RTO-B102 option
• R&S®RTO2002, R&S®RTO2012,：200 Msample on 2 channels,
• RTO2022、RTO：400 Msample on 1 channel
• R&S®RTO2004, R&S®RTO2014,：200 Msample on 4 channels,
• R&S®RTO2024, R&S®RTO2034,：400 Msample on 2 channels,
• RTO2044、RTO：800 Msample on 1 channel
R&S®RTO-B104 option
• R&S®RTO2002, R&S®RTO2012,：400 Msample on 2 channels,
• RTO2022、RTO：800 Msample on 1 channel
• R&S®RTO2004, R&S®RTO2014,：400 Msample on 4 channels,
• RTO2044、RTO：400 Msample on 2 channels when Ch1
and Ch2 or Ch3 and Ch4 are turned on),
• 800 Msample on 1 channel
R&S®RTO-B110 option
• R&S®RTO2002, R&S®RTO2012,：1 Gsample on 2 channels,
• RTO2022、RTO：2 Gsample on 1 channel
• R&S®RTO2004, R&S®RTO2014,：1 Gsample on 4 channels,
• RTO2044、RTO：1 Gsample on 2 channels when Ch1 and
Ch2 or Ch3 and Ch4 are turned on),
• 2 Gsample on 1 channel
• lowpass：cutoff frequency selectable from 100kHz
to 50 % of analog bandwidth
• peak detect：largest and smallest sample in decimation
interval
• high resolution：average value of samples in decimation
interval
• root mean square：root of squared average of samples in
decimation interval
• Waveform arithmetic：off ｜ no arithmetic
• envelope：envelope of acquired waveforms
• average：average of acquired waveforms,
decimation mode 3
• sample：max. 16 777 215
• high resolution：max. 65 535
• root mean square：max. 255
rate is 4 Tsample/s
• Interpolation modes：linear, sin(x)/x, sample&hold
visualization
• max. realtime waveform acquisition：> 2 500 000 waveforms/s
rate
• min. blind time between consecutive：< 300 ns
signals can be used as a trigger input.
• 输入通道：channel 1, channel 2, channel 3,
channel 3 and channel 4
• Maximum number of outputs：differential signals ｜ 2
• common mode signals：2
triggering.
• Numeric resolution：R&S®RTO2002/2004, R&S®RTO2012/2014, R&S®RTO2022/2024,
R&S®RTO2032/2034, R&S®RTO2044
• 带宽：bit resolution 10 kHz至50MHz 16 bit 100MHz 14 bit 200MHz 13 bit 300MHz 12 bit 500MHz 12 bit 1GHz 10 bit
R&S®RTO2064 (2 channels)
• 带宽：bit resolution 10 kHz至200MHz 16 bit 300MHz 12 bit 500MHz 12 bit 1GHz 11 bit 2GHz 10 bit
R&S® RTO2064 (4 channels)
• 带宽：bit resolution 10 kHz至50MHz 16 bit 100MHz 14 bit 200MHz 13 bit 300MHz 12 bit 500MHz 12 bit 1GHz 10 bit
R&S®RTO2044/2064 (4 channels)
• R&S®RTO2044/2064 (2 channels)：max. 10 Gsample/s on each channel
• 500 µV/div; 500 µV/div is a magnification
of the 1 mV/div setting.
• RMS noise floor at 50 Ω (meas.)：bandwidth input sensitivity 1 mV/div 10 mV/div 100 mV/div 10MHz 10 µV 18 µV 150 µV 100MHz 31 µV 56 µV 470 µV 500MHz 63 µV 110 µV 960 µV 1GHz 92 µV 170 µV 1.41 mV 2GHz 140 µV 220 µV 1.78 mV
触发系统
• Sources：R&S®RTO2002, R&S®RTO2012, channel 1, channel 2
R&S®RTO2022, R&S®RTO2032
• R&S®RTO2004, R&S®RTO2014,：channel 1, channel 2, channel 3, channel 4
R&S®RTO2044, R&S®RTO2064
• Sensitivity：10-4 div, from DC to instrument bandwidth
for all vertical scales
• -3 dB bandwidth
• Coupling mode：standard same as selected channel
to 50 % of analog bandwidth
• Sweep mode：auto, normal, single, n single
• Trigger level：range ｜ ±5 div from center of screen
• Trigger hysteresis：modes auto (standard) or manual
• sensitivity：10-4 div, from DC to instrument bandwidth
for all vertical scales
• Holdoff range：time ｜ 100 ns至10 s, fixed and random
• events：1 event至2 000 000 000 events
specified width
• glitch width：100 ps至1000 s 50 ps至1000 s
inside or outside the interval
• pulse width：100 ps至1000 s 50 ps至1000 s
(R&S®RTO2044, R&S®RTO2064)
• runt pulse width：100 ps至1000 s 50 ps至1000 s
(R&S®RTO2044, R&S®RTO2064)
• timeout：100 ps至1000 s 50 ps至1000 s
(R&S®RTO2044, R&S®RTO2064)
• interval time：100 ps至1000 s 50 ps至1000 s
may be positive, negative or either
• toggle time：100 ps至1000 s 50 ps至1000 s
(R&S®RTO2044, R&S®RTO2064)
• max. data rate：< 2.50 Gbps < 5 Gbps
and tri-level sync video standards
• trigger modes：all fields, odd fields, even fields, all lines,
Advanced trigger modes
• qualifiable events：edge, glitch, width, runt, window, timeout,
sequence to A
• A event：any trigger mode
• B event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• R event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• Zone trigger：with R&S®RTO-K19 option
以上为前 147 项指标；完整指标（共 1230 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTO2000、RTO2004、RTO2012、RTO2014、RTO2022、RTO2024、RTO2032、RTO2034、RTO2044、RTO2064、RTO2002、RTO-K24、RTO-K87、RTO-K91
指标整理自官方文件：RTO2000_specs_en_3607-2684-22_v3300.pdf
