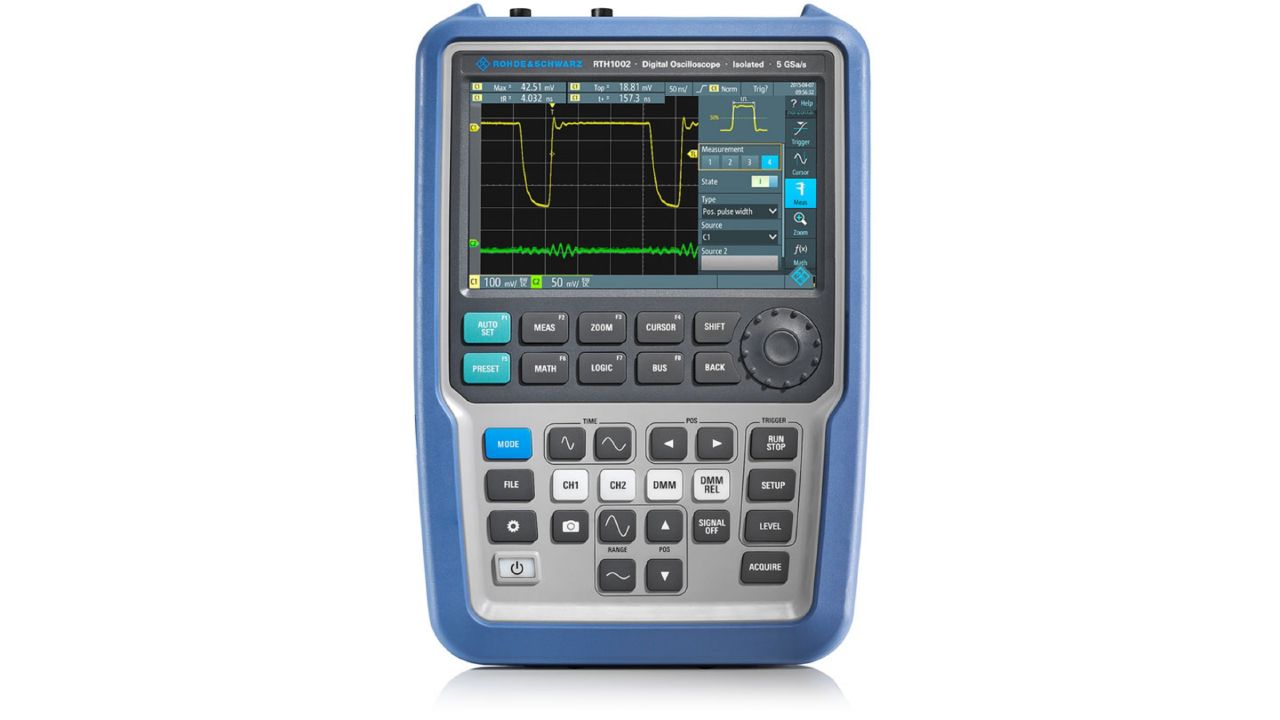

R&S®ScopeRider手持式示波器，实验室级性能兼具坚固便携式设计。性能卓越的示波器适用于实验室和外场测量。开始探索！
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
RTO6 600MHz至6GHz示波器系列 4通道|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
RTO6 示波器系列
R&S®RTO6 是罗德与施瓦茨的示波器系列。官方目录位于「示波器」。官方技术指标共 684 组、1418 项，详见「详细指标」。
产品简介

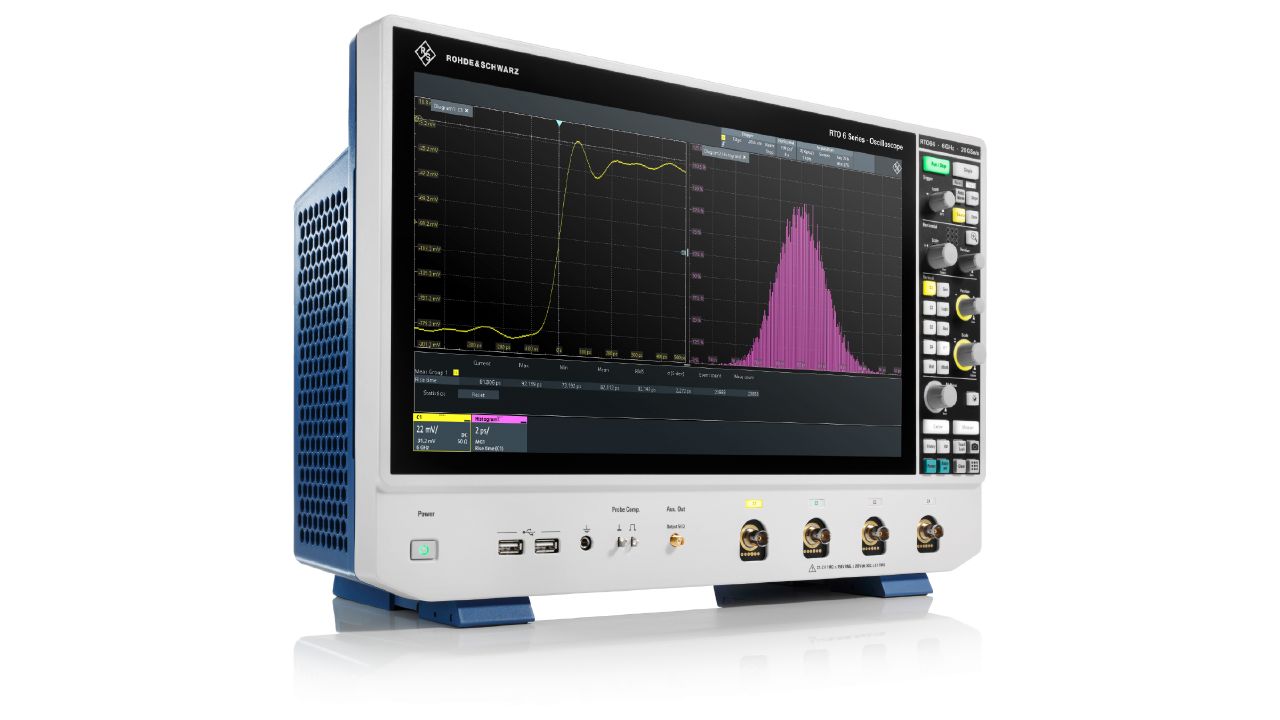

R&S®RTO6 示波器值得信赖。示波器带宽高达 6 GHz，能够快速测试和调试设计。立即利用您的专业知识！

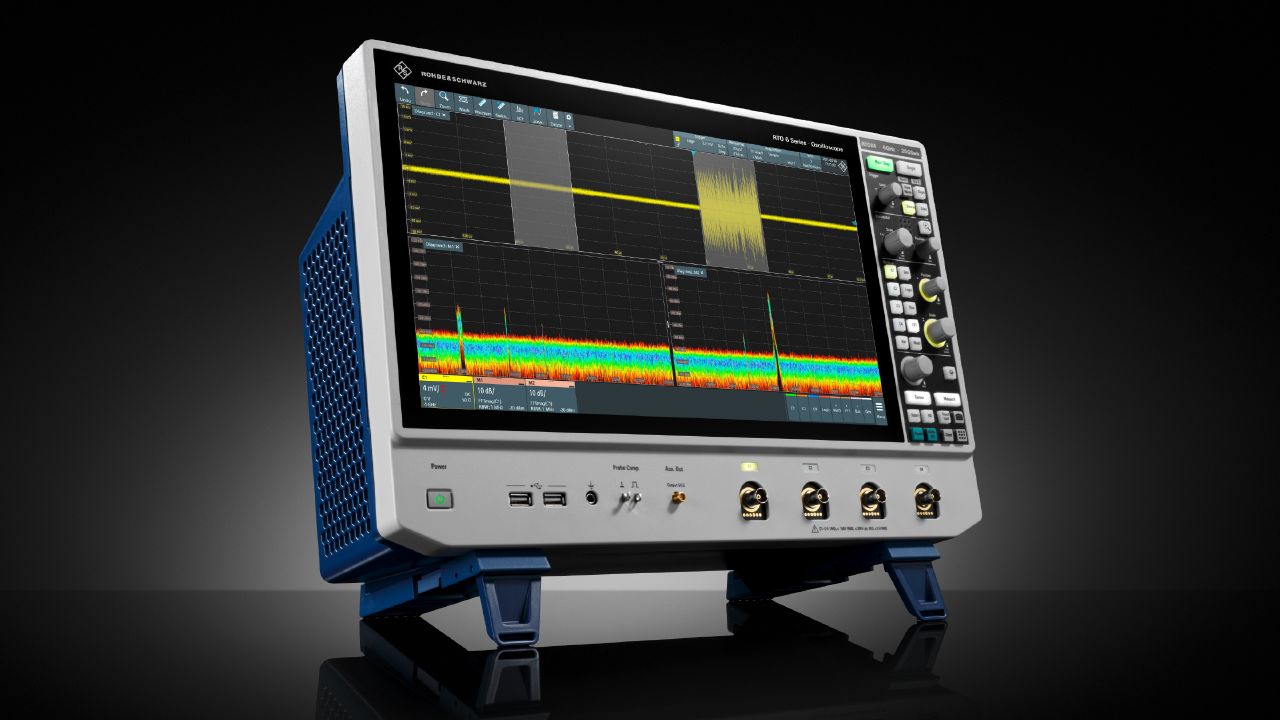

R&S®RTO6示波器提供出色的信号完整性， 协助用户了解应用情况。 这款全集成式测试解决方案兼具15.6"大触摸屏、 精简的图形用户界面、 优异的波形捕获率、 卓越的信号保真度、数字触发和快速响应的深存储， 可用于频率、 协议和逻辑分析。 R&S®RTO6示波器具有丰富的测量工具和新型用户界面，能够快速解决各种简单或复杂的电路问题。
R&S®RTO6示波器经过优化， 具备高输入灵敏度和低固有噪声， 能够执行准确测量。 高分辨率(HD)模式可实现高达16位的分辨率， 轻松显示和触发信号。 R&S®RTO6示波器具有业界一流的波形捕获率， 每秒可捕获一百万个波形， 能够发现和显示偶发的信号故障。
现代设计涉及多个测量域： 时间、 频率和协议。 R&S®RTO6 示波器提供灵活的用户界面， 可以同时查看这些测量域， 确保更加简单地调试具有不同信号类型的系统。 罗德与施瓦茨的数字触发架构还能够触发复杂的信号细节。 借助这种独特的触发系统， 用户可以直接在波形屏幕上标绘特殊区域， 指定时域或频域触发 “位置” 。
R&S®RTO6示波器使用非常简便。 优化的触控用户界面支持手势操作， R&S®SmartGrid功能可用于完成复杂的屏幕布局。 如要设置复杂的测量任务， 只需在屏幕上的合适位置拖放波形即可。 应用面板提供有用功能， 可一键访问所有可用的示波器应用。
核心参数
• 频率范围：1 mHz至100MHz
• 频率：1kHz ± 1 %
• 模拟带宽：100kHz, 200kHz, 300kHz, 500kHz, 1MHz, 2MHz, 3MHz, 5MHz, 10MHz, 20MHz, 30MHz, 50MHz, 100MHz, 500MHz, 1GHz
• 带宽：resolution 10 kHz至50MHz 16 bit 100MHz 14 bit 200MHz 13 bit 300MHz 12 bit 500MHz 12 bit 1GHz 10 bit
• 输入通道：4 channels
• 采样率：max. ｜ 5 Gsample/s on each channel
• 垂直分辨率：16 bit system architecture
• 分辨率：1920 × 1080 pixel (full HD)
功能与特点
• 硬件加速测量功能和数学运算
• 丰富的基础分析功能
• 多种仪器功能
• 业内一流的区域触发和模板测试
• 特定的应用软件选件 解决复杂的新问题 工具全面 ， 快速提供准确结果
• 多通道频谱分析 （最多并行分析八路信号）
• 时域和频域区域触发
• 门控FFT便于关联频域和时域

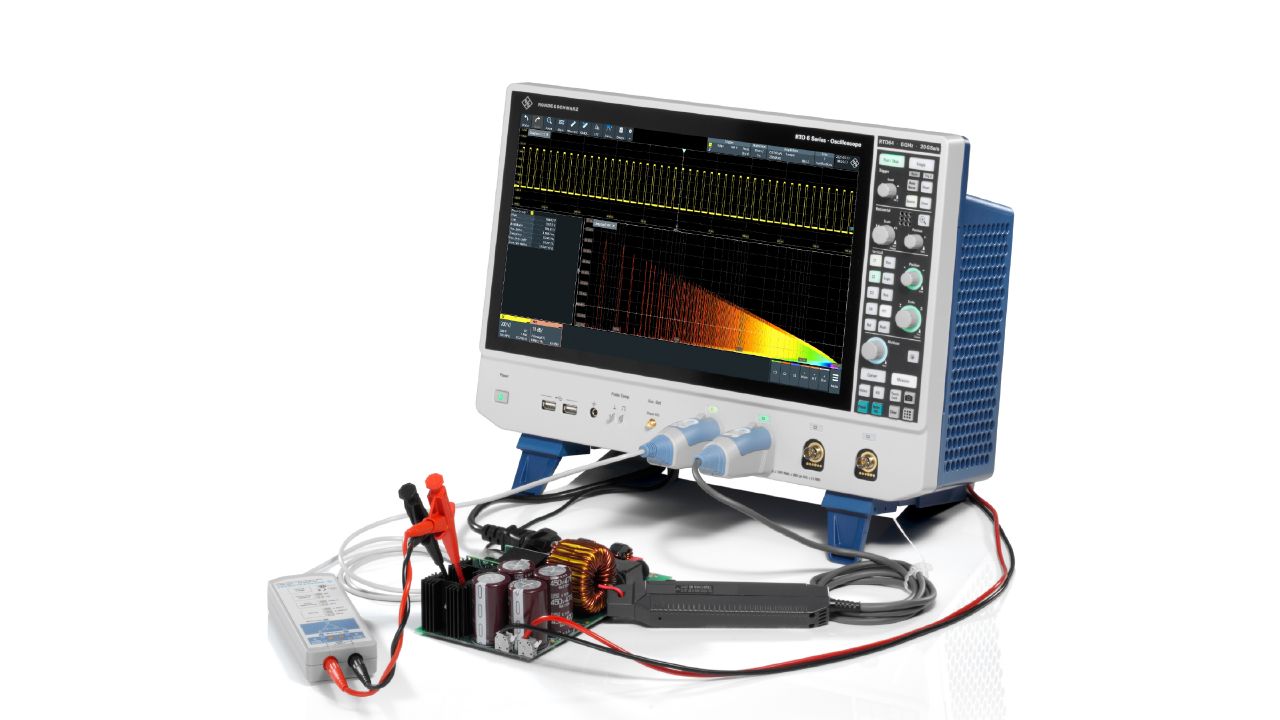

• 瀑布图显示一段时间内的频谱变化
• 更快提供更好的见解： 对数显示和峰值列表 频谱分析 多个FFT ， 提供出色的射频性能
产品型号
• 官方型号：RTO6、RTO6-B94、RTO6-B96、RTO6-B1、RTO6-B6、RTO6-B7、RTO6-B10、RTO6-B19、RTO6-K11、RTO6-K12、RTO6-K13、RTO6-K21、RTO6-K22、RTO6-K23
资源下载
详细指标请见 RTO6 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®RTO6 的官方技术指标，共 684 个指标组、1418 项。
参数名以行业通用中文术语为主（其中 1295 项保留官方规格书原文），数值与单位保留官方规格书原样。
Uncertainties
• environmental conditions, aging：, wear and tear.
垂直系统
• 输入通道：4 channels
• 输入阻抗：50 Ω ± 2.5 %, 50 Ω ± 1.5 % (typ.), 1 MΩ ± 1 % || 15 pF (meas.)

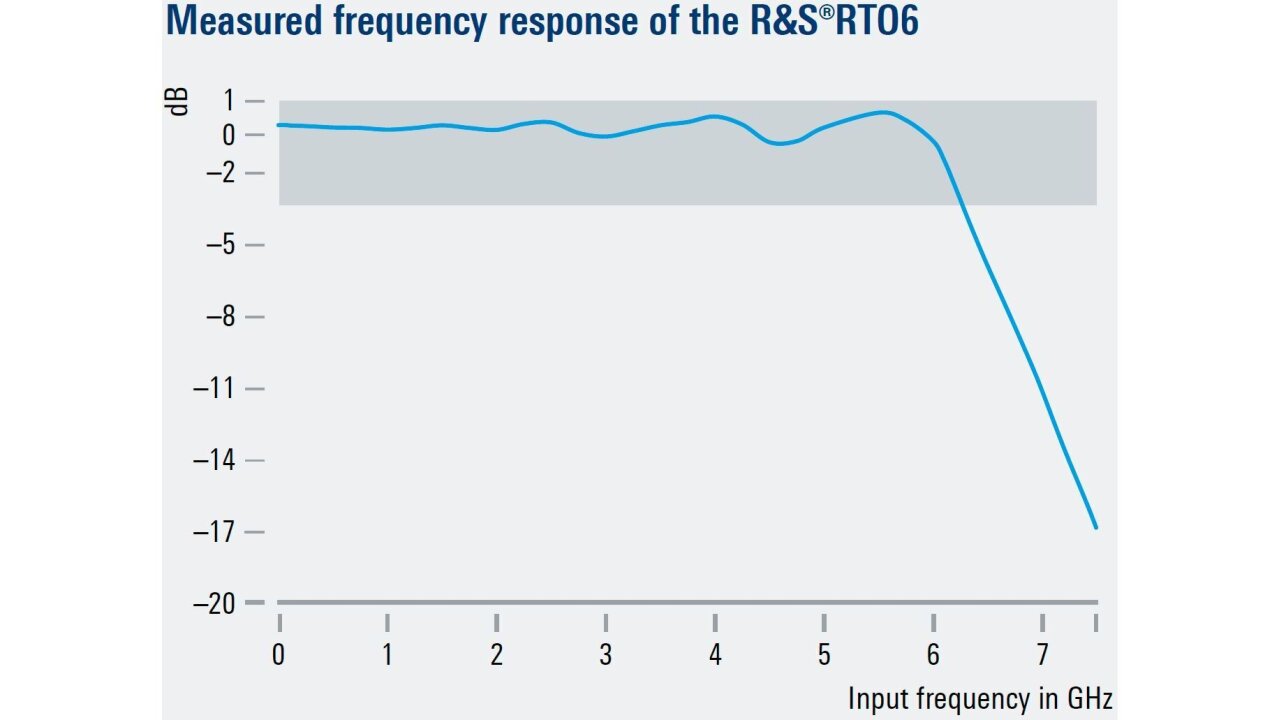

• Analog bandwidth (-3 dB)：at 50 Ω input impedance
• instrument bandwidth 600 MHz：≥ 600MHz
(R&S®RTO6-B90 option)
• instrument bandwidth 1 GHz：≥ 1GHz
(R&S®RTO6-B91 option)
• instrument bandwidth 2 GHz：≥ 2GHz
(R&S®RTO6-B92 option)
• instrument bandwidth 3 GHz：≥ 3GHz
(R&S®RTO6-B93 option)
• instrument bandwidth 4 GHz：≥ 4GHz
(R&S®RTO6-B94 option)
• instrument bandwidth 6 GHz：≥ 6GHz on 2 channels 1,
• (R&S®RTO6-B96 option)：≥ 4GHz on 4 channels
• at 1 MΩ input impedance：≥ 500MHz (meas.)
• Bandwidth limit filters：at 50 Ω input impedance
• R&S®RTO6-B90, R&S®RTO6-B91,：brick wall (maximally flat), Gaussian
• R&S®RTO6-B92, R&S®RTO6-B93,：(step-response optimized)
R&S®RTO6-B96 options
• R&S®RTO6-B94 option：brick wall
• at 1 MΩ input impedance：brick wall
• Analog bandwidth limits：max. -1.5 dB, min. -4 dB ｜ 200MHz, 20MHz
wall (meas.)
• R&S®RTO6-B90 option：528 ps
• R&S®RTO6-B91 option：319 ps
• R&S®RTO6-B92 option：188 ps
• R&S®RTO6-B93 option：135 ps
• R&S®RTO6-B94 option：104 ps
• R&S®RTO6-B96 option：77 ps
• Input VSWR：input frequency R&S®RTO6-B90, R&S®RTO6-B91,
R&S®RTO6-B94 options
• ≤ 2 GHz：1.25 (meas.) > 2GHz 1.4 (meas.)
• input frequency：R&S®RTO6-B96 option ≤ 2GHz 1.25 (meas.) > 2GHz to ≤ 4GHz 1.6 (meas.) > 4GHz 2.0 (meas.)
• 垂直分辨率：16 bit system architecture
• 50 MHz：9.4 100MHz 9.0 200MHz 8.6 300MHz 8.2 500MHz 8.1 1GHz 7.7 2GHz 7.1 4GHz 6 6GHz 6.1
• at 50 Ω, input sensitivity > 5 mV/div：±1.5 %
• at 50 Ω, input sensitivity ≤ 5 mV/div：±2 %
• at 1 MΩ：±2 %
• 输入耦合：at 50 Ω ｜ DC, GND
• at 1 MΩ：DC, AC (> 7Hz), GND
• 输入灵敏度：at 50 Ω ｜ 1 mV/div至1 V/div ,
all input sensitivities
• at 1 MΩ：1 mV/div至10 V/div ,
all input sensitivities
• Maximum input voltage：at 50 Ω ｜ 5 V (RMS)
• at 1 MΩ：150 V (RMS), 200 V (V p),
above 250 kHz
• at 1 MΩ with R&S®RT-ZP10 passive probe：400 V (RMS), 1650 V (Vp), 300 V (RMS) CAT II;
specifications (PD 3607.3851.22)
• Position range：±5 div
• Offset range at 50 Ω：input sensitivity > 316 mV/div to ≤ 1 V/div ±10 V > 100 mV/div to ≤ 316 mV/div ±3 V 1 mV/div to ≤ 100 mV/div ±1 V
• Offset range at 1 M：Ω input sensitivity > 3.16 V/div to ≤ 10 V/div ±(115 V - input sensitivity × 5 div) > 1 V/div to ≤ 3.16 V/div ±100 V > 316 mV/div to ≤ 1 V/div ±(11.5 V - input sensitivity × 5 div) > 100 mV/div to ≤ 316 mV/div ±10 V > 31.6 mV/div to ≤ 100 mV/div ±(1.15 V - input sensitivity × 5 div) 1 mV/div to ≤ 31…
combination of both
• (each channel at same input sensitivity)：≤ 2GHz > 2GHz to ≤ 4GHz > 4GHz to ≤ 6GHz ｜ > 60 dB > 50 dB > 40 dB
• RMS noise floor at instrument bandwidth：input sensitivity RTO6-B90 RTO6-B91
• at 50 Ω (typ.)：option ｜ option
• (bandwidth limit brick wall)：1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 200 mV/div 500 mV/div 1 V/div ｜ 0.06 mV 0.07 mV 0.10 mV 0.17 mV 0.32 mV 0.86 mV 1.60 mV 2.87 mV 6.20 mV 10.9 mV ｜ 0.09 mV 0.09 mV 0.12 mV 0.20 mV 0.37 mV 0.93 mV 1.79 mV 3.53 mV 8.76 mV 17.2 mV
• 输入灵敏度：RTO6-B92 RTO6-B93 option option 1 mV/div 0.13 mV 0.18 mV 2 mV/div 0.13 mV 0.19 mV 5 mV/div 0.16 mV 0.21 mV 10 mV/div 0.26 mV 0.33 mV 20 mV/div 0.49 mV 0.60 mV 50 mV/div 1.18 mV 1.49 mV 100 mV/div 2.37 mV 2.89 mV 200 mV/div 4.68 mV 5.95 mV 500 mV/div 12.1 mV 15.3 mV 1 V/div 24.1 mV 29.7 mV
• 输入灵敏度：RTO6-B94 RTO6-B96 option option 1 mV/div 0.20 mV 0.30 mV 2 mV/div 0.21 mV 0.30 mV 5 mV/div 0.25 mV 0.31 mV 10 mV/div 0.38 mV 0.43 mV 20 mV/div 0.67 mV 0.73 mV 50 mV/div 1.66 mV 1.73 mV 100 mV/div 3.23 mV 3.26 mV 200 mV/div 6.65 mV 6.68 mV 500 mV/div 17.1 mV 17.3 mV 1 V/div 34.2 mV 34.5 mV
• RMS noise floor at instrument bandwidth：input sensitivity
• at 1 MΩ (meas.)：1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 200 mV/div 500 mV/div 1 V/div 2 V/div 5 V/div 10 V/div ｜ 0.13 mV 0.13 mV 0.17 mV 0.24 mV 0.43 mV 1.1 mV 2.1 mV 4.4 mV 10 mV 20 mV 44 mV 105 mV 210 mV
• (meas.)：1 mV/div 10MHz 10 µV 18 µV 150 µV 100MHz 31 µV 56 µV 470 µV 500MHz 63 µV 110 µV 960 µV 1GHz 92 µV 170 µV 1.41 mV 2GHz 140 µV 220 µV 1.78 mV ｜ 10 mV/div ｜ 100 mV/div
• Horizontal：system
• Timebase range：25 ps/div至10 000 s/div,
area
• Horizontal position：range max. +(memory depth /current sampling rate)
• min .：10 000 s
roll mode = off
• roll mode：The aquired waveform points are
left of the display.
• Sample rates up to 20 M：sample/s with a
• maximum record length：of 40 Mpoints are
supported.
• Channel-to-channel skew：< 100 ps (meas.)
• Deskew range：±100 ns
• Timebase accuracy：after delivery/calibration, at +23 °C ｜ ±10 ppb
• during calibration interval：±100 ppb
• long-term stability：±(50 + 50 × years since calibration) ppb
(more than one year since calibration)
• 10 µs：72 fs 100 µs 85 fs 1 ms 93 fs 10 ms 169 fs
• Intrinsic jitter：RMS value ｜ 300 fs (meas.)
• edge：edge2
timebase accuracy ∙ delta time )
• Acquisition：system
选件
• RTO6-B94、RTO6-B：max. 10 Gsample/s on 4 channel s,
• options：max. 20 Gsample/s on 2 channels
• Realtime waveform acquisition rate：max. ｜ > 1 000 000 waveforms/s
• 存储深度：2 standard 400 Mpoints on 2 channels, 800 Mpoints on 1 channel ｜ 200 Mpoints on 4 channels,
• R&S®RTO6-B104 option：400 Mpoints on 4 channels, 800 Mpoints on 2 channels (restriction: 400 Mpoints on 2 channels when channel 1 and channel 2 or channel 3 and
• channel 4 are turned on)：, 800 Mpoints on 1 channel
• R&S®RTO6-B110 option：1 Gpoint on 4 channels, 2 Gpoints on 2 channels (restriction: 1 Gpoint on 2 channels when channel 1
and channel 2 or channel 3 and channel
• 4 are turned on)：, 2 Gpoints on 1 channel
• 模拟带宽：100kHz, 200kHz, 300kHz, 500kHz, 1MHz, 2MHz, 3MHz, 5MHz, 10MHz, 20MHz, 30MHz, 50MHz, 100MHz, 500MHz, 1GHz
• additionally 2 GHz：cutoff frequency for 20 Gsample/s realtime sampling rate
options)
• peak detect：largest and smallest sample in decimation
interval
• high resolution：average value of samples in decimation
interval
• root mean square：root of squared average of samples in
decimation interval
• Waveform arithmetic：off ｜ no arithmetic
• envelope：envelope of acquired waveforms
• average：average of acquired waveforms,
• max. average depth depend：s on
decimation mode 3
• sample：max. 16 777 215
• high resolution：max. 65 535
• root mean square：max. 255
rate is 4 Tsample/s
• Interpolation modes：linear, sin(x)/x , sample & hold
visualization
• max. realtime waveform acquisition：> 2 500 000 waveforms/s
rate
• min. blind time between consecutive：< 300 ns
functions, zoom and others

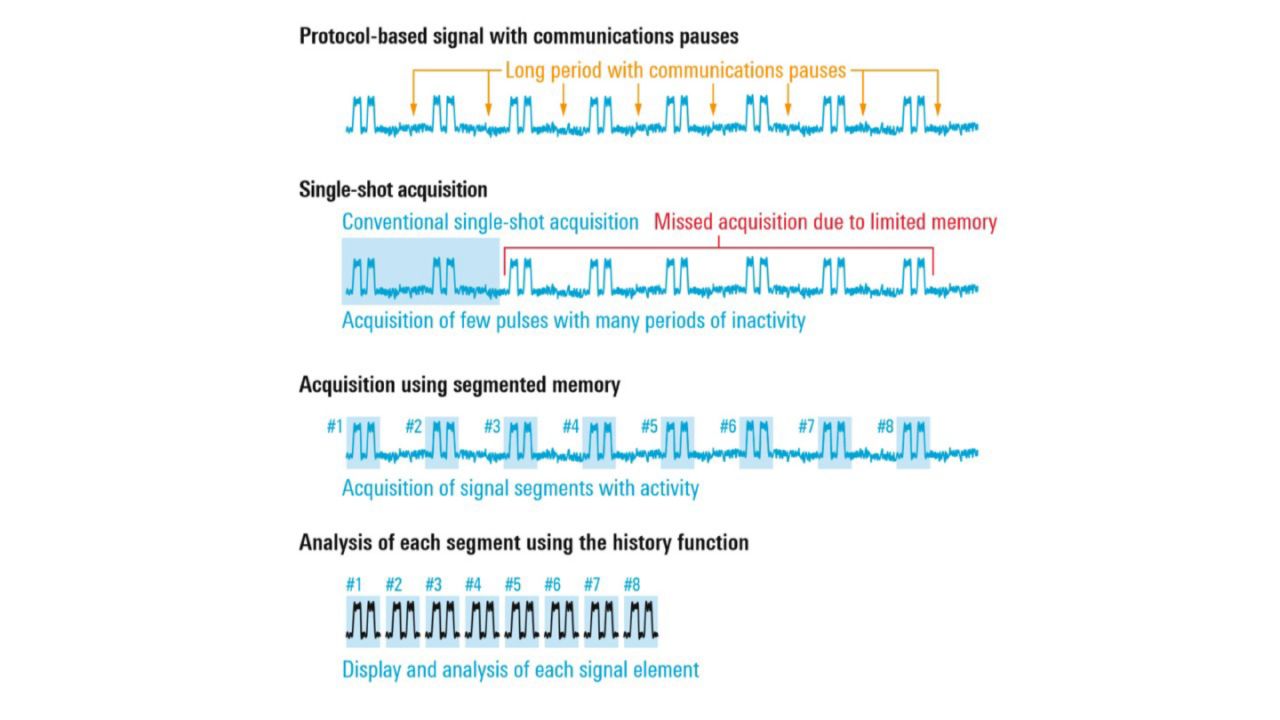

• history player：shows one history acquisition after the
(40 µs to 10 s)
• timestamp formats：timestamp of each acquisition:
signals to be used as a trigger input.
• 输入通道：channel 1, channel 2, channel 3,
channel 3 and channel 4
• Maximum number of outputs：differential signals ｜ 2
• common mode signals：2
High definition mode
• Numeric resolution：R&S®RTO6-B90, R&S®RTO6-B91, R&S®RTO6-B92, R&S®RTO6-B93,
R&S®RTO6-B94
• 带宽：resolution 10 kHz至50MHz 16 bit 100MHz 14 bit 200MHz 13 bit 300MHz 12 bit 500MHz 12 bit 1GHz 10 bit
R&S®RTO6-B96 options (2 channels)
• 带宽：resolution 10 kHz至200MHz 16 bit 300MHz 12 bit 500MHz 12 bit 1GHz 11 bit 2GHz 10 bit
R&S®RTO6-B96 options (4 channels)
• 带宽：resolution 10 kHz至50MHz 16 bit 100MHz 14 bit 200MHz 13 bit 300MHz 12 bit 500MHz 12 bit 1GHz 10 bit
(2 channels)
• 500 µV/div; 500 µV/div is a magnification
触发系统
• Sources：channel 1, channel 2, channel 3,
all vertical scales and trigger types
• user-defined：cutoff frequency selectable up至50 % of
analog bandwidth: 100 kHz, 200 kHz,
• 300kHz, 500kHz, 1MHz, 2MHz, 3MHz,
• 5MHz, 10MHz, 20MHz, 30MHz,
• 50MHz, 100MHz, 500MHz, 1GHz
additional 2 GHz cutoff frequency for
• 20 Gsample/s realtime sampling rate
for all vertical scales and trigger types
• Trigger hysteresis：modes auto (standard) or manual
• sensitivity：0.0001 div, from DC to analog bandwidth
for all vertical scales and trigger types
• -3 dB bandwidth
• Sweep mode：auto, normal, single, n single
• external：see “external trigger input ”
• Holdoff range：time ｜ 100 ns至10 s, fixed and random
• events：1 event至2 000 000 000 events
specified width
• glitch width：100 ps至1000 s 50 ps至1000 s
inside or outside the interval
• pulse width：100 ps至1000 s 50 ps至1000 s
options)
• runt pulse width：100 ps至1000 s 50 ps至1000 s
options)
• timeout：100 ps至1000 s 50 ps至1000 s
options)
• interval time：100 ps至1000 s 50 ps至1000 s
may be positive, negative or either
• toggle time：100 ps至1000 s 50 ps至1000 s
options)
• max. data rate：< 2.50 Gbps < 5 Gbps
and tri -level sync video standards
• trigger modes：all fields, odd fields, even fields, all lines,
Advanced trigger modes
• source：acquired waveforms (input channels),
math waveforms
• number of zones：up至8
• zone shapes：rectangles, polygones
• zone types：must intersect, must not intersect
modes
• qualifiable events：edge, glitch, width, runt, window, timeout,
sequence to A
• A event：any trigger mode
• B event：edge, glitch, width, runt, window, timeout,
interval, slew rate
• R event：edge, glitch, width, runt, window, timeout,
选件
• NFC trigger：with R&S®RTO6-K11 option
CDR bit rate range
• R&S®RTO6-B90, R&S®RTO6-B91,：200 kbps至2.5 Gbps
选件
• RTO6-B94、RTO6-B：200 kbps至2.5 Gbps standard,
• options：400 kbps至5.0 Gbps when operating at 20 Gsample/s realtime sampling rate 4
• External trigger input：input impedance 1 MΩ (nom.) || 20 pF (meas.) ｜ 50 Ω (nom.) or
• max. input voltage at 50：Ω ｜ 5.5 V (peak)
• max. input voltage at：1 MΩ ｜ 30 V (RMS)
• derates at 20：dB/decade至5 V (RMS)
above 25 MHz
• max. trigger level：±5 V
sensitivity
• input frequency ≤ 100 MHz：300 mV (peak-to-peak) (meas.) 100MHz < input frequency ≤ 500MHz 600 mV (peak-to-peak) (meas.)
• 输入耦合：AC, DC (50 Ω and 1 MΩ), GND,
HF reject (attenuates > 50 kHz or
• > 50MHz, user-selectable),
user-selectable)
• trigger modes：edge (rise or fall)
trigger event
• output voltage：0 V至5 V at high impedance; 0 V至2.5 V at 50 Ω
以上为前 143 项指标；完整指标（共 1418 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：RTO6、RTO6-B94、RTO6-B96、RTO6-B1、RTO6-B6、RTO6-B7、RTO6-B10、RTO6-B19、RTO6-K11、RTO6-K12、RTO6-K13、RTO6-K21、RTO6-K22、RTO6-K23
指标整理自官方文件：RTO6_specs_en_5216-1640-22_v1600.pdf
