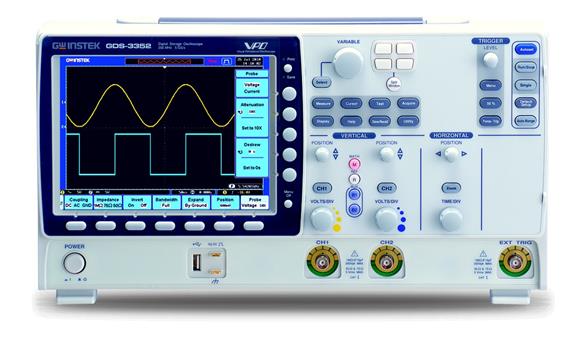

GDS-3000 500MHz数字示波器 4通道
500MHz · 4 · 5GSa/s · 25 kpts
产品简介
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余辉显示来提高波型显示能力的效能。
GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS-3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余辉来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之三维波形数据来显示每个波点，相较于一般传统的数字储存示波器， GDS-3000提供了众多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析。
GDS - 3000系列具有高速的5GSa / s实时取样率以及100 GSa/s的高速等效时间取样率对于重复性的的讯号进行更精密的波型重建，为市场提供经济的波形测试的解决方案。高速信号采集能力偕同VPO信号撷取技术，让GDS- 3000系列成为非常适合观测如视频，偶发信号和浪涌事件…瞬间事件。凭借着GDS-3000系列强大的技术为后盾，让你在每一次复杂信号的撷取过程中都有着充分的信心。
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余晖显示来提高波型显示能力的效能。GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS - 3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余晖来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之3维波形数据来显示每个波点，相较于一般传统的数字储存示波器，GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析
核心参数
• 型号：GDS-3152 / GDS-3154 / GDS-3252 / GDS-3254 / GDS-3352
• 带宽：150MHz / 250MHz / 350MHz / 500MHz
• 采样率：2.5GSa/s / 5GSa/s / 4GSa/s
• 存储深度：每通道25K
• 通道数：2 / 4
• 标配接口：USB/LAN/RS232,GPIB选配
• 双取样模式：最高5GSa/s实时取样率及100GSa/s等效取样率
• 垂直分辨率：8 bit
• 垂直分辨率(1MΩ)：2mV ~ 5V/div
• 垂直分辨率50/75Ω：2mV ~ 1V/div
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 GDS-3152 · 带宽 150MHz · 采样率 2.5GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3154 · 带宽 150MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3252 · 带宽 250MHz · 采样率 2.5GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3254 · 带宽 250MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3352 · 带宽 350MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3354 · 带宽 350MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3502 · 带宽 500MHz · 采样率 4GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3504 · 带宽 500MHz · 采样率 4GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GDS-3000 详细指标页。
onetest仪器资源库 · 固纬电子 GDS-3000 500MHz数字示波器 4通道
固纬 GW Instek
GDS-3000系列 详细指标
带宽150/250/350/500MHz，提供2/4输入通道
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余辉显示来提高波型显示能力的效能。
GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS-3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余辉来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之三维波形数据来显示每个波点，相较于一般传统的数字储存示波器， GDS-3000提供了众多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析。
详细规格
• GDS- 3502：GDS- 3504
垂直系统
• 2Ch+EXT：4Ch+EXT
• DC~350MHz(-3dB)：DC~500MHz(-3dB)
• 1ns：700ps
• 垂直分辨率：8 bit
• 垂直分辨率(1MΩ)：2mV ~ 5V/div
• 垂直分辨率50/75Ω：2mV ~ 1V/div
• 输入耦合：AC, DC, GND
• 输入的阻抗：1MΩ / / 15pF
• 直流增益精确度：±（3%X |Reading| + 0.1div+ 1mV)
• 极性：正向,反向
• 最大输入阻抗(1MΩ)：300V (DC+AC peak), CAT I
• 最大输入电压(75/ 50Ω)：5 Vrms，CAT I
• 偏移范围：2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V
• 20/100/200MHz：20/100/200/350MHz
• 波形信号处理：加、 减、 乘、 除、 FFT、 FFTrms
触发系统
• 来源：双通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext
• 触发模式：自动模式 （提供滚动模式可测量100 ms/div或更慢的讯号）、 一般模式、 单次模式
• 触发类型：边缘，脉波宽度，视频，矮波，上升和下降、 事件延迟，（1 ~ 65, 535 events) ，时间延迟(10nS~10S) I2C, SPI, UART(选购)
• 触发延迟范围：10ns ~ 10 S
• 耦合选项：AC, DC, LF rej, HF rej, Noise rej
• 灵敏度：DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV
外部触发
• 范围：±15V
• 灵敏度：DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 约 150mV;250 MHz ~ 350 MHz 约 150mV；350 MHz ~ 500 MHz 约 200mV
• 输入阻抗：1MΩ±3%，~ 16pF
水平系统
• 范围：1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div
• 前置触发：最大每格 10div
• 后置触发：1000div
• 精确度：精确度± 20 ppm , ≧1 ms 时间间隔
信号撷取系统
• 指标：4GSa/s
• 等效取样率：最高100GSa/s
• 记录长度：25 k 点
• 撷取模式：一般，平均，峰值侦测，高分辨率，单次；一般： 撷取的样本值；平均： 从2到 256 波形平均；峰值检测：以2ns的 窄频扫描速度撷取突波；高分辨率： 实时波匣形平均可减少随机噪声并增加垂直分辨率
X-Y 模式
• X 轴输入：通道 1 ；通道 3
• Y 轴输入：通道 2 ； 通道4
• 相位移：100 kHz时 ± 3 °
光标和测量系统
• 游标：可撷取振幅参数、 时间参数并可限定范围
• 自动测量：28组：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8种延迟量测功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF)
• 游标测量：电压差(∆V) 时间差(∆T)
• 自动计数：6位数计频器，范围从 2 Hz到额定频率
功率测量（选配）
• 电源质量量测：VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，实功率、 视在功率、 虚功率、 功率因素、 相角。
• 谐波量测：Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS
• 涟波量测：Vripple Iripple
• 涌浪电流：第一高峰，第二个高峰
控制板功能
• Autoset：单按钮、 自动安装程序，所有的垂直、 水平的管道和触发系统，撤销 autoset
• 自动范围：允许使用者从测试点快速移动，而无需重置为每个测试点的示波器测试点
• 保存设置：20组
• 保存波形：24 组
显示系统
• TFT 液晶屏：8"TFT 液晶屏 SVGA 彩色显示器 （LED 背光）
• 显示分辨率：垂直 800 ×水平 600 （SVGA）
• 插值：Sin(x)/x and equivalent time sampling
• 波形显示：点，向量，变数的持久性，无穷的持久性
• 显示网格：8 x 10 divisions
• 显示亮度：可调

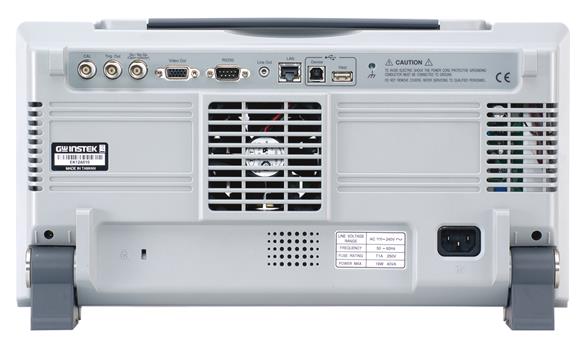

界面
• Rs-232 C 埠：DB-9port
• USB 埠：2 set USB 2.0 高速主机端口 ；1set USB 2.0 高速设备埠
• 以太网：RJ-45 port, 10/100Mbps
• VGAVideoPort：DB-15port, SVGA monitor output
• 线路输出：3.5mm 立体声输出接口/ Go/NoGo 音频报警输出
• GPIB(Optional)：USB GPIB 接口转换器
• Go/NoGo BNC：最大的 5V /10mA TTL 开路输出
• Kensington样式锁：后面板安全锁插槽连接到标准的Kensington样式锁
电源
• 电压范围：AC 100V ～ 240V，48 Hz ~ 63 Hz，自动选择
其他
• 多语言菜单：可用
• 联机帮助：可用
• 时钟：时间和数据，提供用于保存数据的数据/时间
• 尺寸和重量：400(W) x 200(H) x 130(D)，大约 4 公斤。
型号与订购信息
• 型号 GDS-3152 · 带宽 150MHz · 采样率 2.5GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3154 · 带宽 150MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3252 · 带宽 250MHz · 采样率 2.5GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3254 · 带宽 250MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3352 · 带宽 350MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3354 · 带宽 350MHz · 采样率 5GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3502 · 带宽 500MHz · 采样率 4GSa/s · 存储深度 每通道25K · 通道数 2 · 标配接口 USB/LAN/RS232,GPIB选配
• 型号 GDS-3504 · 带宽 500MHz · 采样率 4GSa/s · 存储深度 每通道25K · 通道数 4 · 标配接口 USB/LAN/RS232,GPIB选配
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/147），指标适用条件以原厂手册为准。
