致茂 Chroma
17020/17040 电池仿真器
600W, 1.25kW, 2.5kW, 5kW · 电流2600A
产品简介
17020/17040电池仿真器具备电池充放电机与电池模拟器两种功能，可用于测试电池组与测试与电池组连接的相关零部件，可透过17020/17040电池仿真器功能，确认其系统功能是否正常，且也能程控不同电池电量状态(SOC状况)，并可下载不同电池曲线，测试产品充放电状态，预先做产品与电池搭配的测试评估，可应用于汽车启停系统马达驱动器、轻型电动车电控器、车载充电器等各项测试。
当用户开发产品时，希望产品可以满足不同的应用。连接不同的电池组以验证产品是更好的方式。但零部件在研发设计时，其供应商电池还未到位而且电池非常昂贵，很难取得，要取得每个电池都是不可能的且成本浩大，透过用电池模拟器就是最好的方法。
产品功能与优势
主要特点
• 操作模式：定电流/定电压/定功率放电 17020： 每通道功率600W, 1.25kW, 2.5kW, 5kW,10kW, 20kW, 30kW, 50kW, 60kW
• 电压20V, 60V, 100V, 200V, 500V模组
• 最大电流2600A (并联)
• 17040： 每通道功率60kW, 120kW, 180kW, 250kW, 300kW, 360kW, 500kW, 600kW
• 最高电压1,000V
• 最大电流1,500A (并联)
• 多通道电池模组状态模拟
• 依据电池芯曲线行为，进行电池状态模拟
• 可设定电池组常用参数与快速自订输出初始状态
• 电池放电能量回收功能，省电、环保、低热能产出，效率85%
• 具备并联功能，可依照使用者更大电流的需求并联最多到60个通道
• 高精准度电流电压量测
• 充放电电流切换不中断，模拟电池可充电可放电特性，用于双向零部件应用
• 模拟充电模式转换时(CC-CV)，定电压时充电电流逐渐下降特性
• 独立通道保护功能
V2G是Vehicle-to-grid(车辆到电网)的缩写，由于大部分车辆95%的时间是处于停驶状态，车载电池可以作为一个分布式储能单元，此概念描述了电动汽车与电网的未来关系，进而发展双向车载充电器(Bi-direction on board charger)与汽车用双向直流转换器(Bi-direction D/D convertor)。在车用的零部件开发趋势是双向设计。如果这类的产品开发者想要验证产品，他们不能使用源/负载集成。因为电流转换在充放电时中断，最好的方法是使用电池模拟器验证产品。

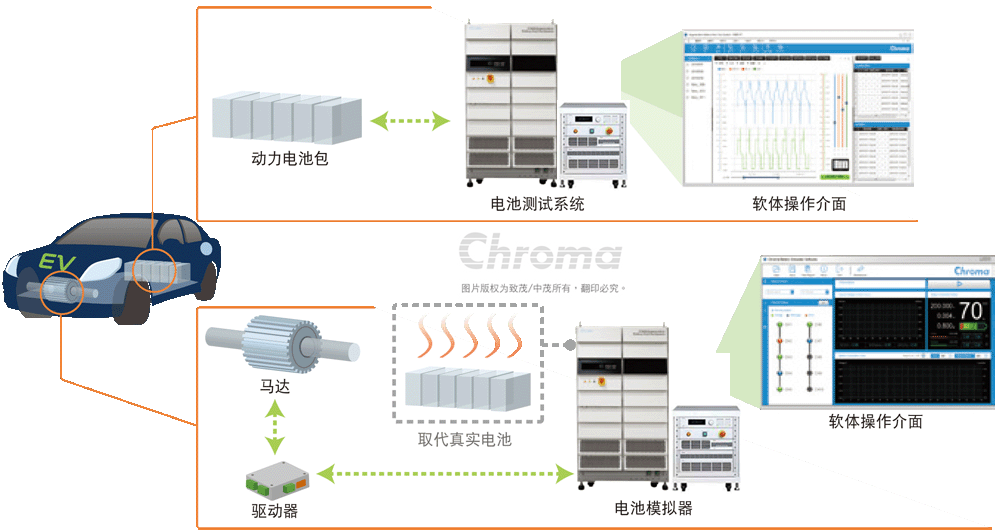

双重模式应用切换
电池仿真器硬体
Chroma 17020/17040 电池仿真器是架构在能源回收式充放电测试系统，操作模式具备定电流/定电压/定功率放电，有不同电压范围20V, 60V, 100V, 200V, 500V, 1,000V，通道可并联设计可扩充电流，使用者可依照要模拟的电池组规格调整设备的并联状态，增加了使用者使用设备上的弹性；具备无接缝式充放电转换功能，可快速的进行充放电切换，模拟电池实际使用状态用于双向零部件测试；能源回收最佳化利用，可回收能源设计，节省设备用电与环境降温的空调费用，例如：车载充电器对电池充电时，其充电能量可转回市电厂内可直接利用。
详细硬体规格请参阅：
能源回收式电池模组测试系统 Model 17020 能源回收式电池模组测试系统 Model 17040 电池仿真器
电池仿真器专用软体

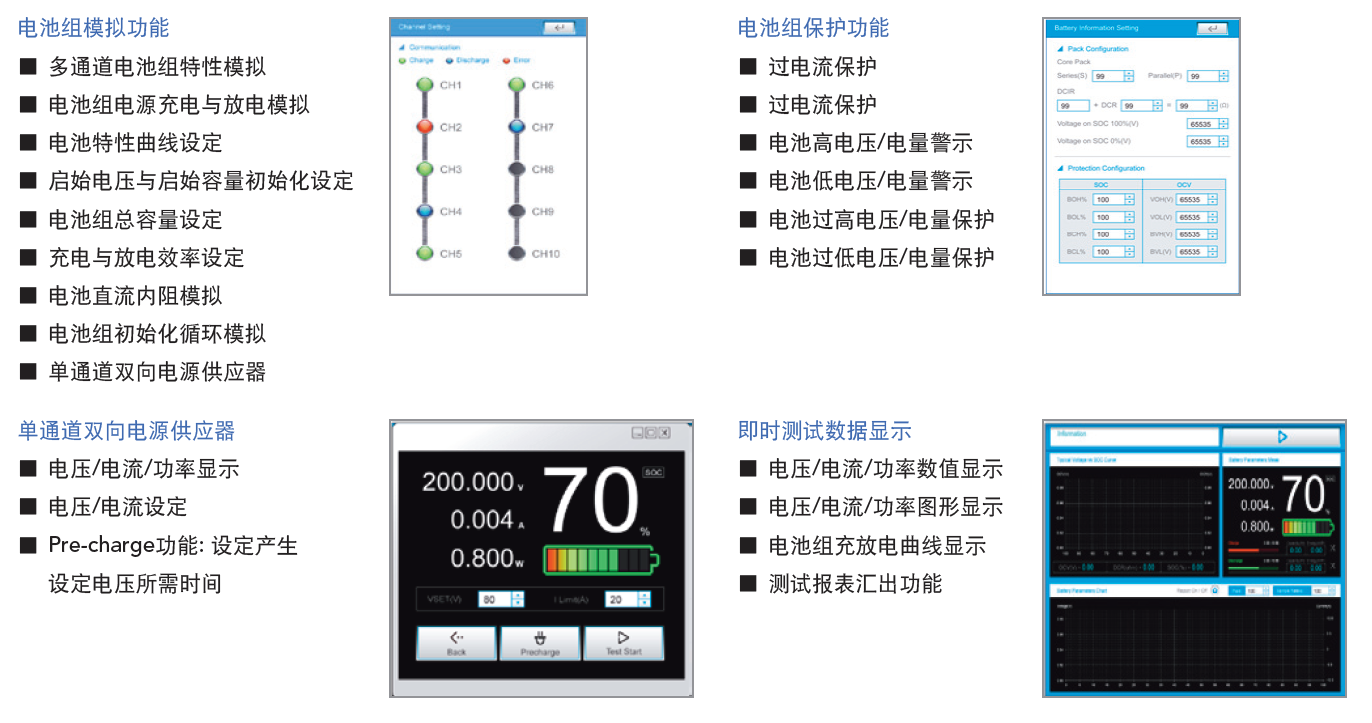

Chroma 17020/17040电池仿真器专用软体，模拟二次电池组特性，可模拟电池包的电压输出随电流状态变化、不同SOC状态下的电压输出与充电瞬间的直流内阻变化。
详细软体规格请参阅：
电池仿真器Soft Panel Model A170202
主要型号与技术规格
该系列共收录 4 个具体型号，以下为前 4 个（完整规格见详细指标页）。
• 17020/17040 叙述 电池仿真器
• 17020 叙述 电池仿真器 (能源回收式电池模组测试系统 + A170202 电池模拟器专用软体)
• 17040 叙述 电池仿真器 (能源回收式电池模组测试系统 + A170202 电池模拟器专用软体)
• A170202 叙述 电池仿真器Soft Panel
资源下载
• 17020/17040 详细指标见 17020/17040 详细指标页。
