DSO4004C系列 80MHz至250MHz带宽 4通道 8位台式数字示波器 1GSa/s|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek

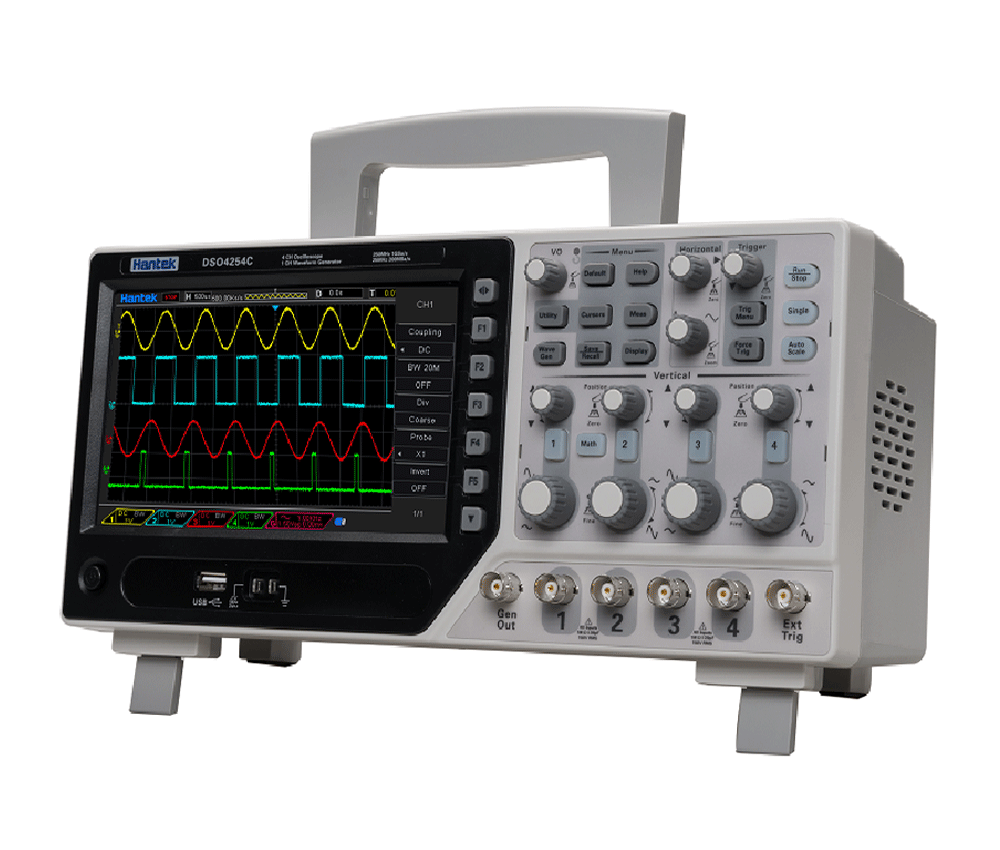

DSO4004C系列
DSO4004C系列数字示波器是4通道示波器，加1通道任意/函数信号发生器，示波器和信号发生器按键独立便于同时操作，快来联系我们吧。
核心特点
• 4通道示波器+任意/函数信号发生器+外触发+DVM+自动量程功能
• 示波器和信号发生器按键独立便于同时操作，方便易用。
• 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，波形显示清晰逼真
• 示波器：80-250MHz带宽，最小量程500μV /div，1GS/s采样率。
• 多达32种自动测量功能。
• 多种触发方式的数字触发系统，触发灵敏度高，多达14种触发功能：边沿触发，持续时间触发，脉宽触发，码型触发，队列触发，重复触发等

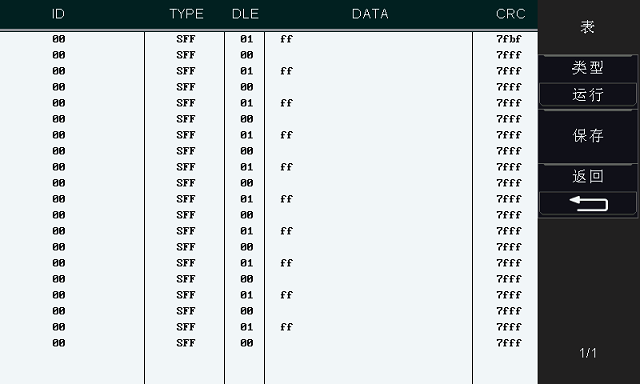

• 串行总线触发和解码，通过事件列表显示解码结果 , 能快速、直观地将总线的协议信息以表格形式显示。
• 函数/任意信号发生器：25MHz,12BitS分辨率，200MHz DDS,任意波/方波/正弦波/三角波/梯形波/脉冲波/直流等，便于模拟传感器
• 集成USB Host/Device，方便与电脑通讯,支持U盘存储/系统升级
• 支持丰富的 SCPI 远程控制命令
• 支持选配RS232接口，LAN网络通讯接口。（选件）
• 质量稳定可靠，坚固耐用
型号与主要参数
• 带宽：250MHz ｜ 200MHz ｜ 100MHz ｜ 80MHz
• 采样速率范围：1GS/s
• 波形内插：(sin
x)/x
• 记录长度：单通道最大64K（4K，32K，64K可选）
• 水平刻度范围：2ns/div~100s/div
• 取样速率和延迟时间精度：±50ppm
• 增量时间测量精度：单次，“取样”模式
±（1取样间隔+100ppm×读数+0.6ns）
• AD转换器：8位分辨率，每个通道同时取样
功能与结构
特点概述

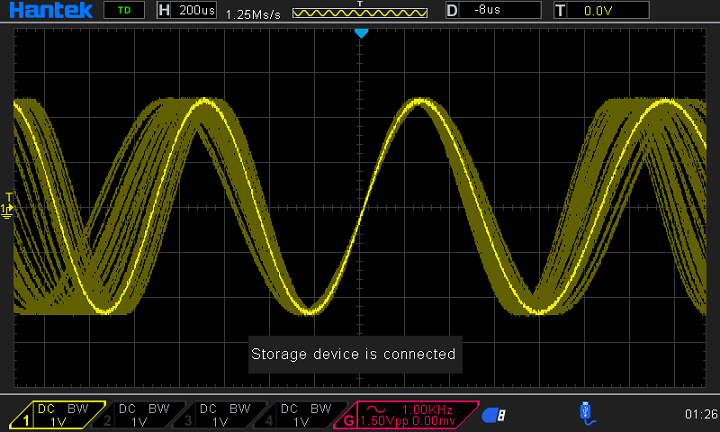

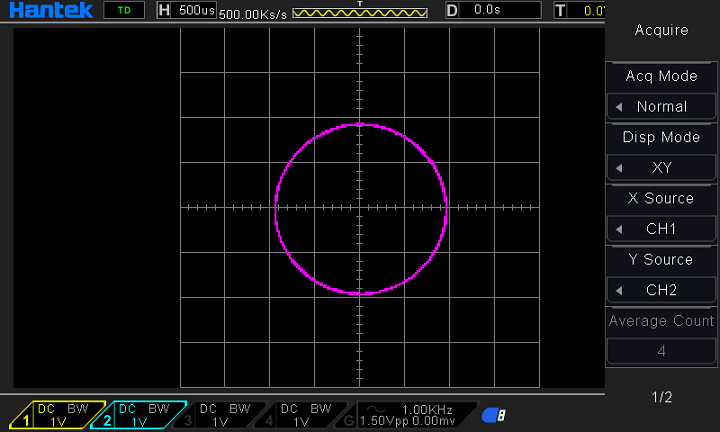

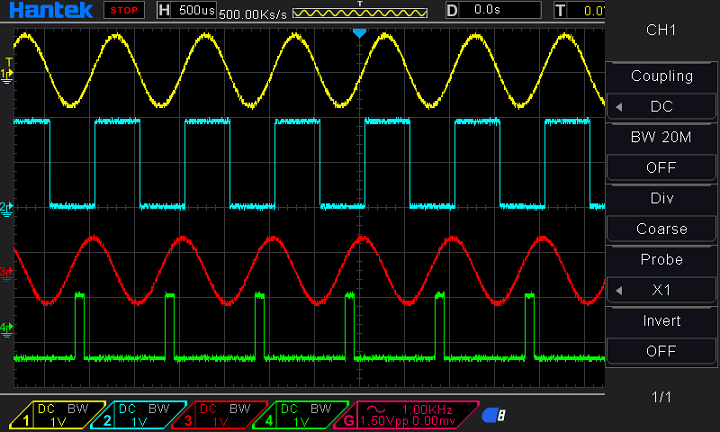

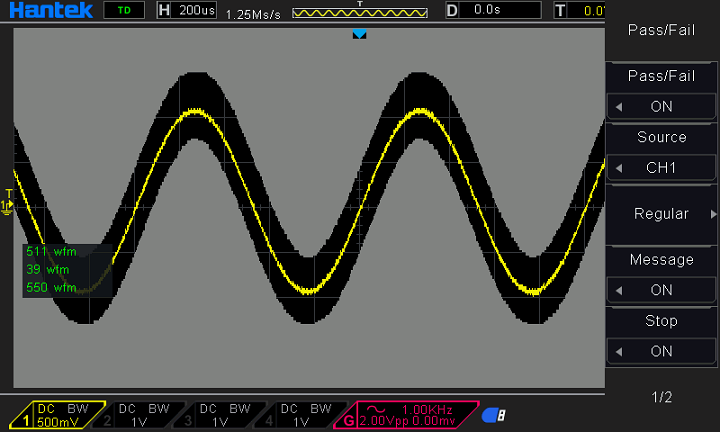

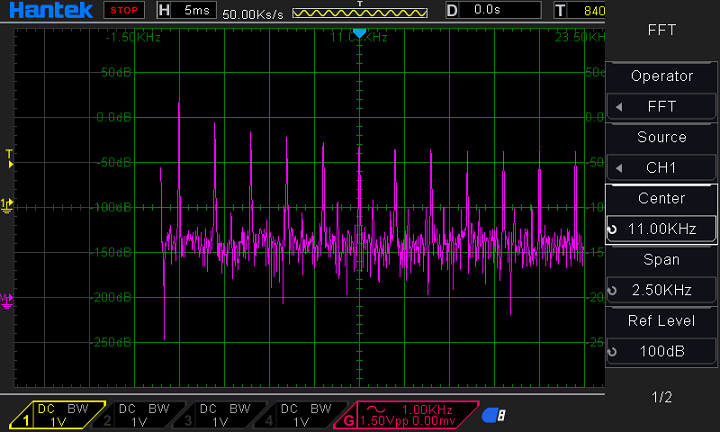

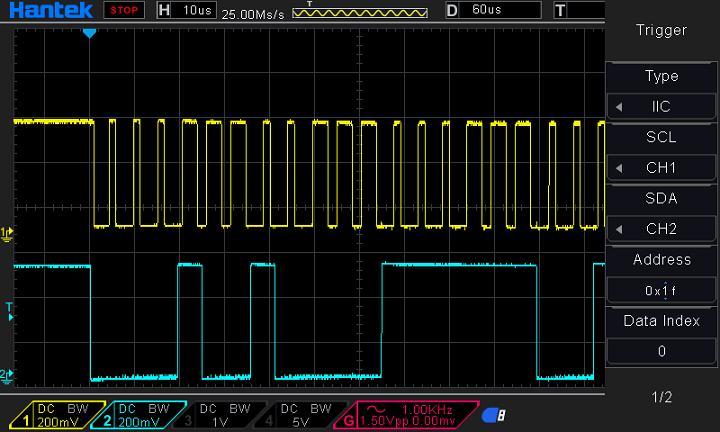

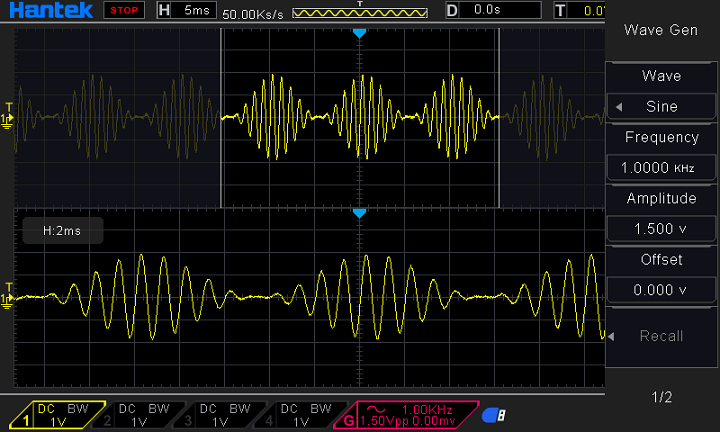

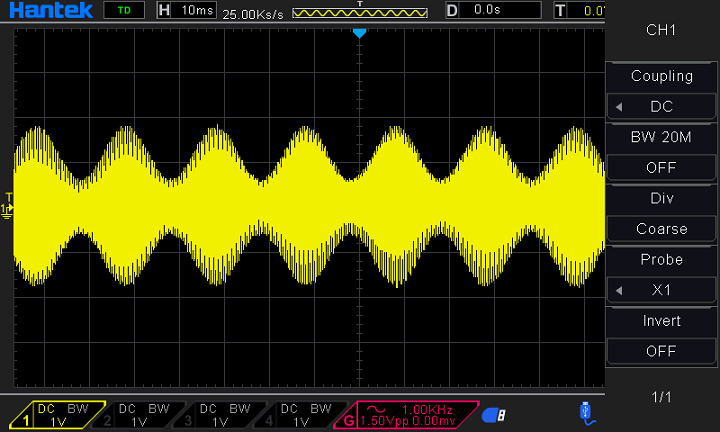

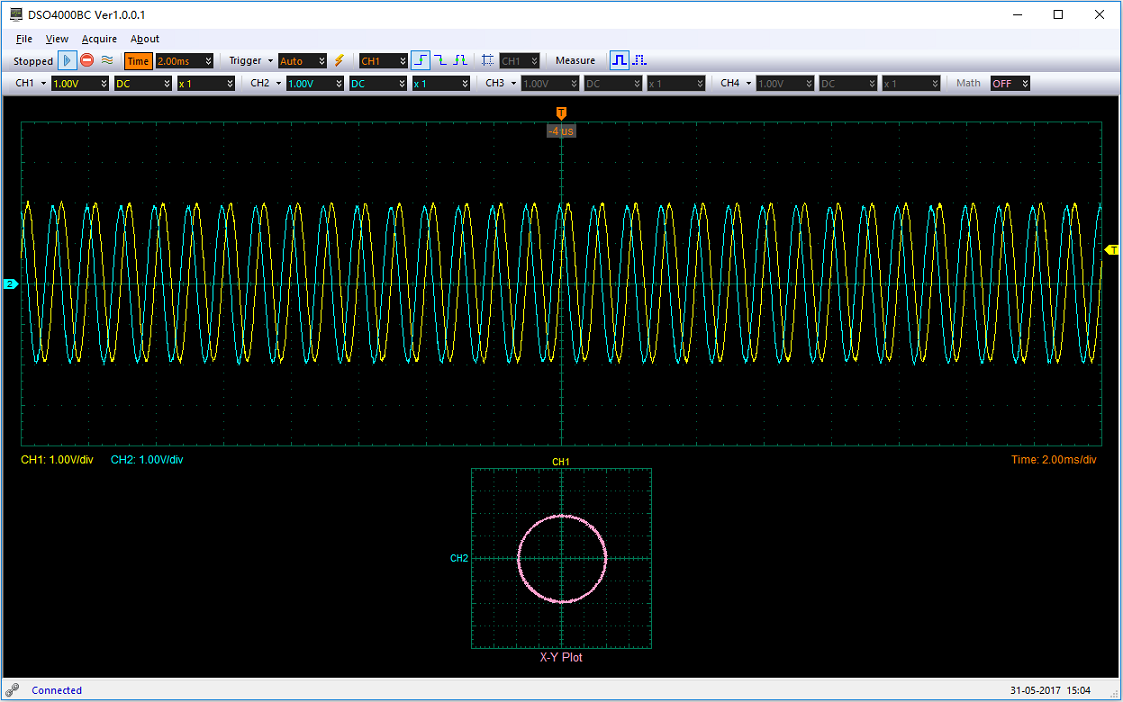

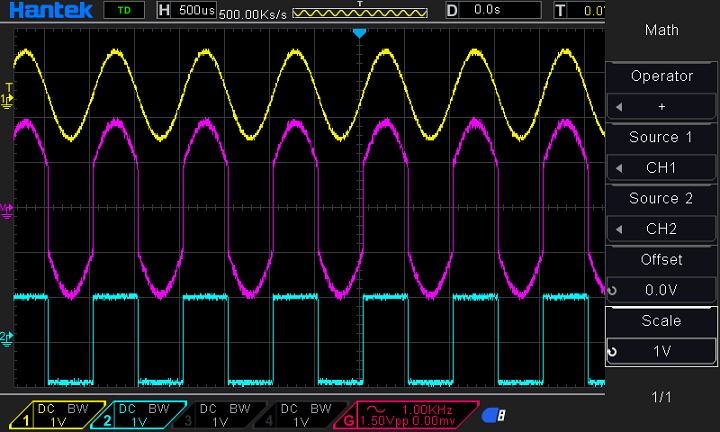

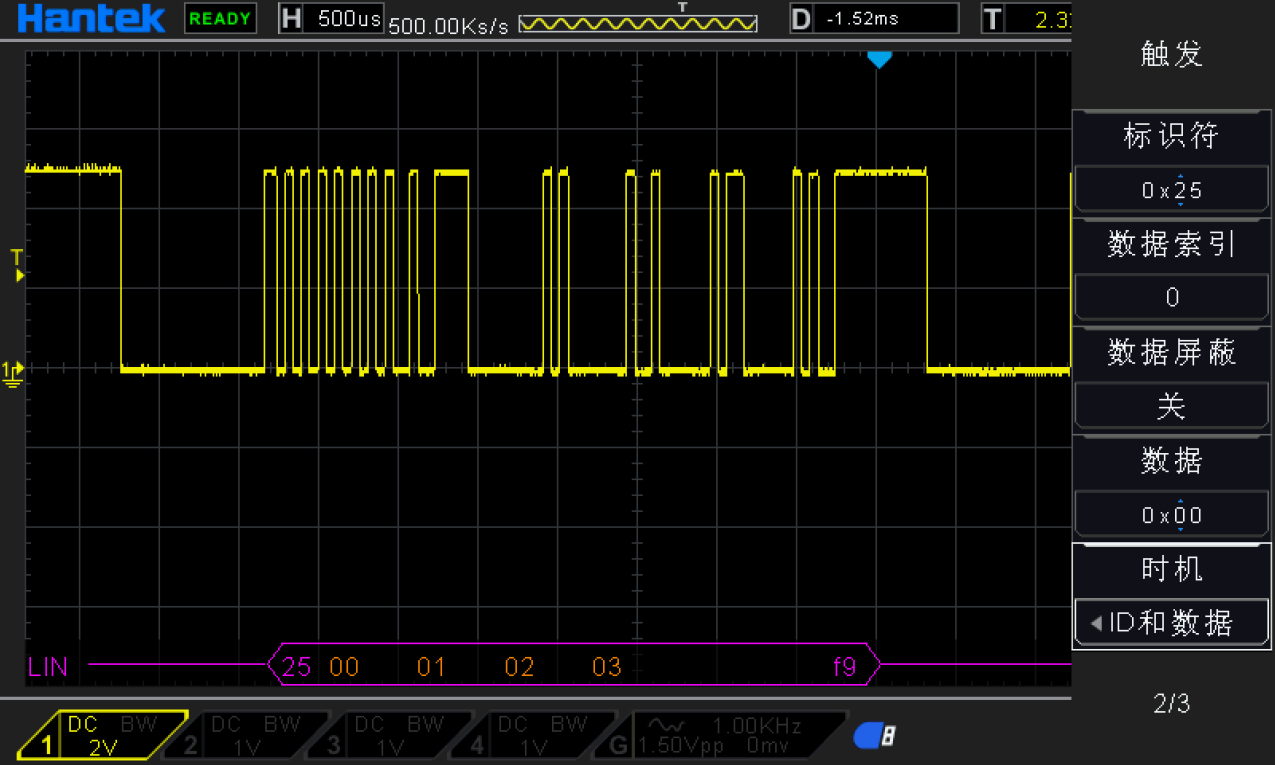

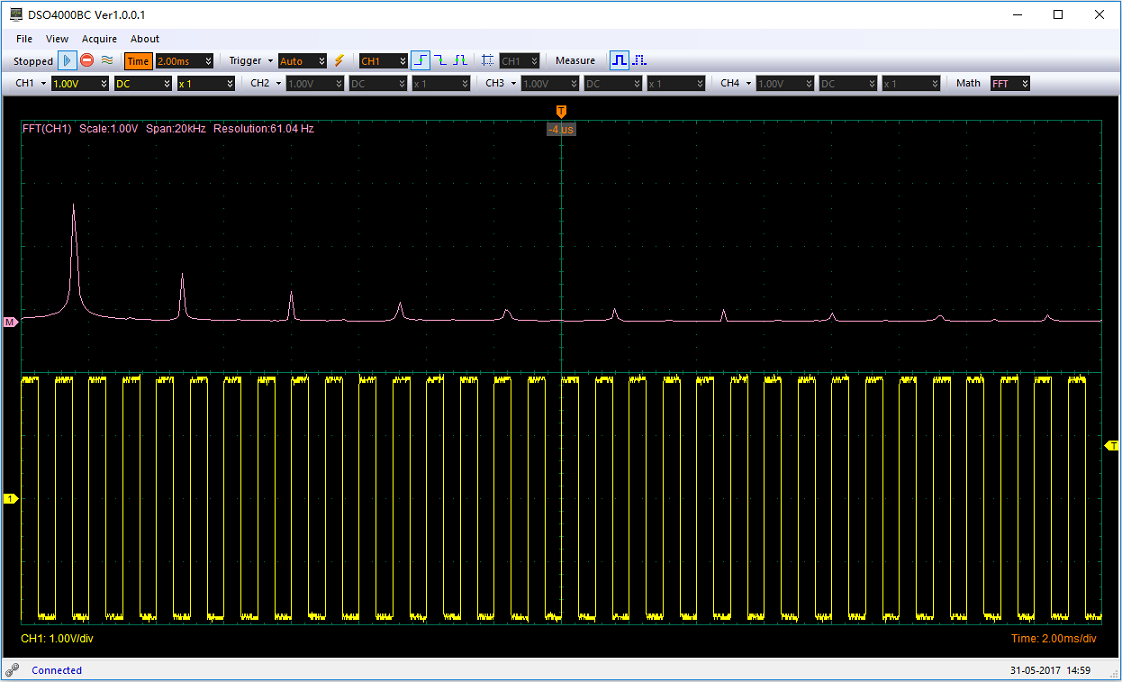

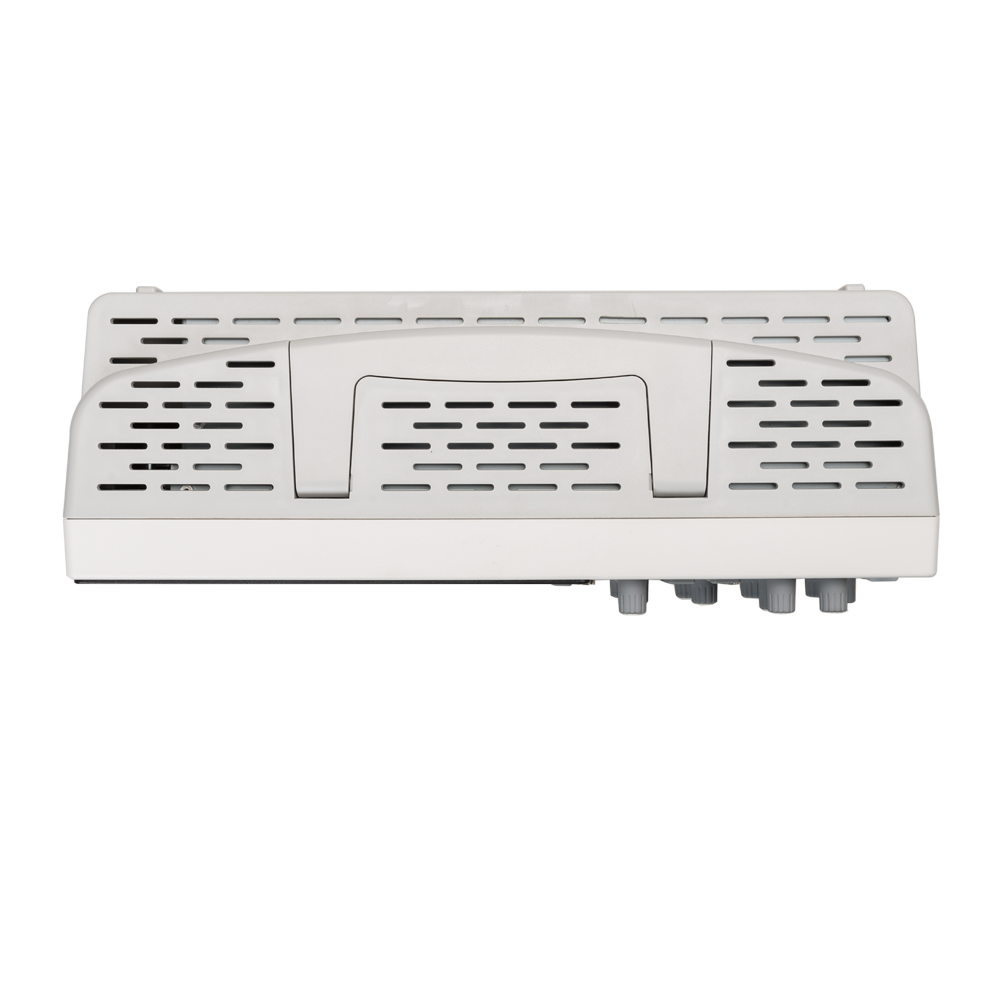

功能图片
资源下载
• DSO4004C系列 详细指标见 DSO4004C系列 详细指标页。
• 官方资料：DSO4004C固件
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
DSO4004C系列 详细指标
DSO4004C系列数字示波器是4通道示波器，加1通道任意/函数信号发生器，示波器和信号发生器按键独立便于同时操作，快来联系我们吧。
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 型号：DSO4254C ｜ DSO4204C ｜ DSO4104C ｜ DSO4084C
• 带宽：250MHz ｜ 200MHz ｜ 100MHz ｜ 80MHz
• 水平
• 采样速率范围：1GS/s
• 波形内插：(sin
x)/x
• 记录长度：单通道最大64K（4K，32K，64K可选）
• 双通道最大32K（4K，32K可选）
• 水平刻度范围：2ns/div~100s/div
• 1, 2, 5步进
• 取样速率和延迟时间精度：±50ppm
• 增量时间测量精度：单次，“取样”模式
±（1取样间隔+100ppm×读数+0.6ns）
• ＞16次以上平均
±（1取样间隔+100ppm×读数+0.4ns）
• 取样间隔=秒/格÷200
• 垂直
• AD转换器：8位分辨率，每个通道同时取样
• 示波器垂直刻度范围：输入BNC处为500μV/div~10V/div
• 位置范围：500μV/div~20mV/div, ±400mV
• 50mV/div~200mV/div,
±2V
• 500mV/div~2V/div,
±40V
• 5V/div~10V/div,
±50V
• 可选模拟带宽限制，典型：20MHz
• 低频响应（-3db）：在BNC处为≤10Hz
• 在BNC处的上升时间，典型：DSO4254C ｜ DSO4204C ｜ DSO4104C ｜ DSO4084C
• ：≤1.8ns ｜ ＜3.5ns ｜ ≤4.4ns
• 垂直增益精度：在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%。
• 在“取样”或“平均”采集模式下，5mV/格到500uV/格的精度为±4%。
• ：注意：使用X1探头时带宽减小到6MHz
• 采集
• 采集模式：取样、峰值检测、平均、高分辨率
• 采集速率、典型：每个通道最多为每秒2000个波形（样本采集模式、无测量）
• 单次序列：采集模式 ｜ 采集停止时间
• ：取样、峰值检测 ｜ 所有通信同时进行单次采集
• ：平均 ｜ 所有通道同时进行N次采集，N可以取值4、8、16、32、64或128
• 触发
• 模式：自动，正常
• 电平：CH1~CH4 ｜ 从显示屏中心开始±4个分度
• EXT：0~3.3V
• 释抑范围：20ns
~ 10s
• 触发电平精度：CH1~CH4 ｜ 从中心显示屏开始的±4个分度内为0.2格×伏/格
• EXT：±（设定值的6%+40mV）
• 边沿触发
• 斜率：上升沿，下降沿，上升沿或下降沿
• 信源：CH1~CH4/EXT
• 面宽触发
• 极性：正极性，负极性
• 条件(When)：, ≠, =
• 信源：CH1~CH4
• 脉宽范围：8ns ~
10s
• 精度：8ns
• 视频触发
• 信号标准：NTSC,
PAL
• 信源：CH1~CH4
• 同步：扫描线、线数、奇数场、偶数场、所有场
• 斜率触发
• 斜率：上升，下降
• 条件(When)：, ≠, =
• 信源：CH1 ~
CH4
• 时间范围：8ns ~
10s
• 精度：8ns
• 超时触发
• 信源：CH1~CH4
• 极性：正极性，负极性
• 时间范围：8ns ~
10s
• 精度：8ns
• 窗口触发
• 信源：CH1~CH4
• 码型触发
• 码型：码型
0:低电平；1:高电平；X:忽略； :上升； :下降； :上升或下降
• 电平（信源）：CH1~CH4
• 间隔触发
• 斜率：上升，下降
• 条件(When)：, ≠, =
• 信源：CH1~CH4
• 时间范围：8ns ~
10s
• 精度：8ns
• 欠幅触发
• 极性：正极性，负极性
• 条件(When)：, ≠, =
• 信源：CH1~CH4
• 时间范围：8ns ~
10s
• 精度：8ns
• UART
触发
• 条件(When)：启动、停止、数据、奇偶校验、接收错误
• 信源(RX/TX)：CH1~CH4
• 数据格式：Hex（十六进制）
• Condition(When)：, ≠, =
• 数据长度：1
byte
• 数据位宽：5
bit, 6 bit, 7 bit, 8 bit
• 奇偶校验：无、奇数、偶数
• 空闲电平：高、低
• 波特率(可选)：110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400
bit/s
• 波特率(自定义)：300bit/s~334000bit/s
• LIN
触发
• 条件(When)：间隔场、同步场、ID场、同步错误、标识符、ID和数据
• 信源：CH1~CH4
• 数据格式：Hex（十六进制）
• 波特率(可选)：110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400
bit/s
• 波特率(自定义)：300bit/s~334000bit/s
• CAN
触发
• 条件(When)：开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧
• 信源：CH1~CH4
• 数据格式：Hex（十六进制）
• 波特率(可选)：10000,
20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000,
1000000
• 波特率(自定义)：5kbit/s~1Mbit/s
• SPI
触发
• 信源：CH1~CH4
• 数据格式：Hex（十六进制）
• 数据位宽：4, 8,
16, 24, 32
• IIC
触发
• 信源 (SDA/SCL)：CH1~CH4
• 数据格式：Hex（十六进制）
• 数据索引：0~7
• 时机(条件)：开始位、停止位、无应答、地址、数据、重启
• 输入
• 输入耦合：DC、AC或GND
• 输入阻抗，直流耦合：20pF±3
pF，1MΩ±2%
• 探头衰减：1X、10X
• 支持探头衰减系数：1X、10X、100X、1000X
• 电压等级：300V
CAT II
• 最大输入电压：300VRMS (10X)
• 测量
• 光标：光标
光标间的电压差△V
光标间的时间差△T
△T的倒数，以赫兹为单位（1/△T）
• 自动测量：频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
• 一般技术规格
• 显示
• 显示屏类型：对角为7"TFT
64K真彩液晶屏
• 显示屏分辨率：800（水平）*480（垂直）像素
• 显示屏对比度：可调
• 探头补偿器输出
• 输出电压，典型：约2Vpp输入≥1MΩ的负载
• 频率、典型：1kHz
• 电源
• 电源电压：100-120VACRMS(±10%),45Hz到440Hz，CATⅡ
120-240VACRMS(±10%),45Hz到66Hz，CATⅡ
• 功率消耗：小于30W
• 熔断器：T，3.15A，250V，5x20mm
• 环境
• 操作温度：0~50
°C (32~122 °F)
• 存储温度：-40~+71
°C (-40~159.8 °F)
• 湿度：≤+104℉(≤+40°C):
≤90%相对湿度
• 106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度
• 冷却方式：对流
• 海拔高度：操作时和不操作时 ｜ 3,000m（10,000英尺）
• ：随机振动 ｜ 50Hz到500Hz时为0.31
g RMS,
• 每轴向为10分钟
• ：不操作时 ｜ 5Hz到500Hz时为2.46g RMS，
• 每轴向为10分钟
• 机械冲击：操作时 ｜ 50g，11ms，半正弦波
• 机械部分
• 示波器大小：318 x
110 x 150mm(长 x 宽 x 高)
• 重量：2900g
• 任意波信号发生器
• 波形频率：正弦波: 0.1Hz~25MHz
方波: 0.1Hz~10MHz
斜波: 0.1Hz~1MHz
指数波: 0.1Hz~5MHz
• 幅度：5mV~3.5Vp-p(50Ω)
10mV~7Vp-p(高阻抗)
• DAC：2K~200MHz
调整
• 频率分辨率：0.001
• 通道：1个波形输出通道
• 波形深度：4KSa
• 垂直分辨率：12
bit
• 频率稳定性
• 输出阻抗：50 Ω
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
型号及对比
• ：系列 DPO7000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 ｜ 其他 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 DPO8000系列 ｜ 示波器带宽 1GHz 800MHz 500MHz 300MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 ｜ 其他 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 HRDO4000系列 ｜ 示波器带宽 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 HRDO2000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 DSO2D20(2GSa/s)系列 ｜ 示波器带宽 200MHz 350MHz 500MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 2GSa/s单通道 1GSa/s全通道 ｜ 其他 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析
• ：系列 DSO2000系列 ｜ 示波器带宽 150MHz 100MHz ｜ 通道数 2通道示波器 1通道信号发生器 两路数字电压表 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能
• ：系列 DPO6000系列 ｜ 示波器带宽 100MHz 200MHz ｜ 通道数 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 ｜ 实时采样率 1GSa/s ｜ 其他 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏
• ：系列 DSO4004C系列 ｜ 示波器带宽 80~250MHz ｜ 通道数 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4004B系列 ｜ 示波器带宽 80-250MHz ｜ 通道数 4通道示波器 + 外触发 +DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4002C系列 ｜ 示波器带宽 70MHz—200MHz ｜ 通道数 2通道示波器 + 外触发 +1通道信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 MSO5000D系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 16（逻辑） + 外触发 . ｜ 实时采样率 1GSa/s(模拟), 500MSa/s(逻辑) ｜ 其他 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选）
• ：系列 DSO5000P系列 ｜ 示波器带宽 70MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级;
• ：系列 DSO5000M系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选）
• ：系列 MSO7000BLG系列(已停产) ｜ 示波器带宽 80-300MHz ｜ 通道数 4/2通道 +外触发 ｜ 实时采样率 2GS/s(模拟) 1GS/s(逻辑) ｜ 其他 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 DSO7000B系列（已停产） ｜ 示波器带宽 60-300MHz ｜ 通道数 2/4通道 ｜ 实时采样率 2GSa/s ｜ 其他 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级；
资源下载
• DSO4004C系列 产品介绍见 DSO4004C系列 产品介绍页。
• 官方资料：DSO4004C固件
注：以上内容与指标取自汉泰官网该产品详情页。
