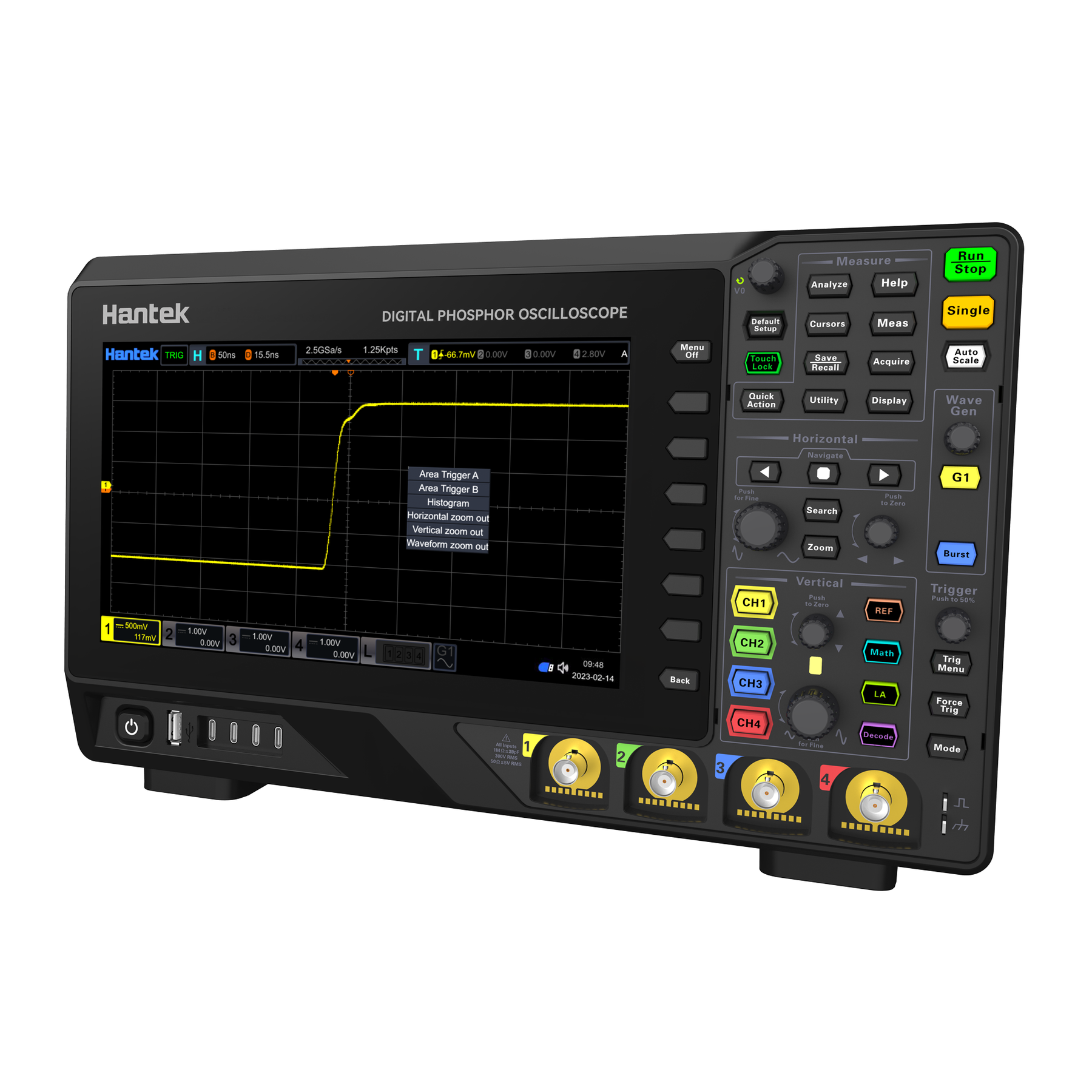

HRDO2000系列 100MHz至500MHz带宽 4通道 12位高分辨率数字示波器 2.5GSa/s。数字示波器是采用12bit 垂直分辨率，最大500MHz 带宽，最高2.5GSa/s 采样率，精准捕捉细微信号，确保测量的高精度；波形捕获率高于 110 万帧每秒，快速捕捉瞬间信号，不错过任何关键细节；集八种独立仪器于一身，功能高度集成，极大节省了您的设备成本和使用空间；10.1 寸多点触控电容屏，搭配 256 级波形灰度及色温显示，为您带来清晰舒适的视觉体验；
HRDO4000系列 500MHz至3GHz带宽 4通道 12位高分辨率数字示波器 10GSa/s|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek

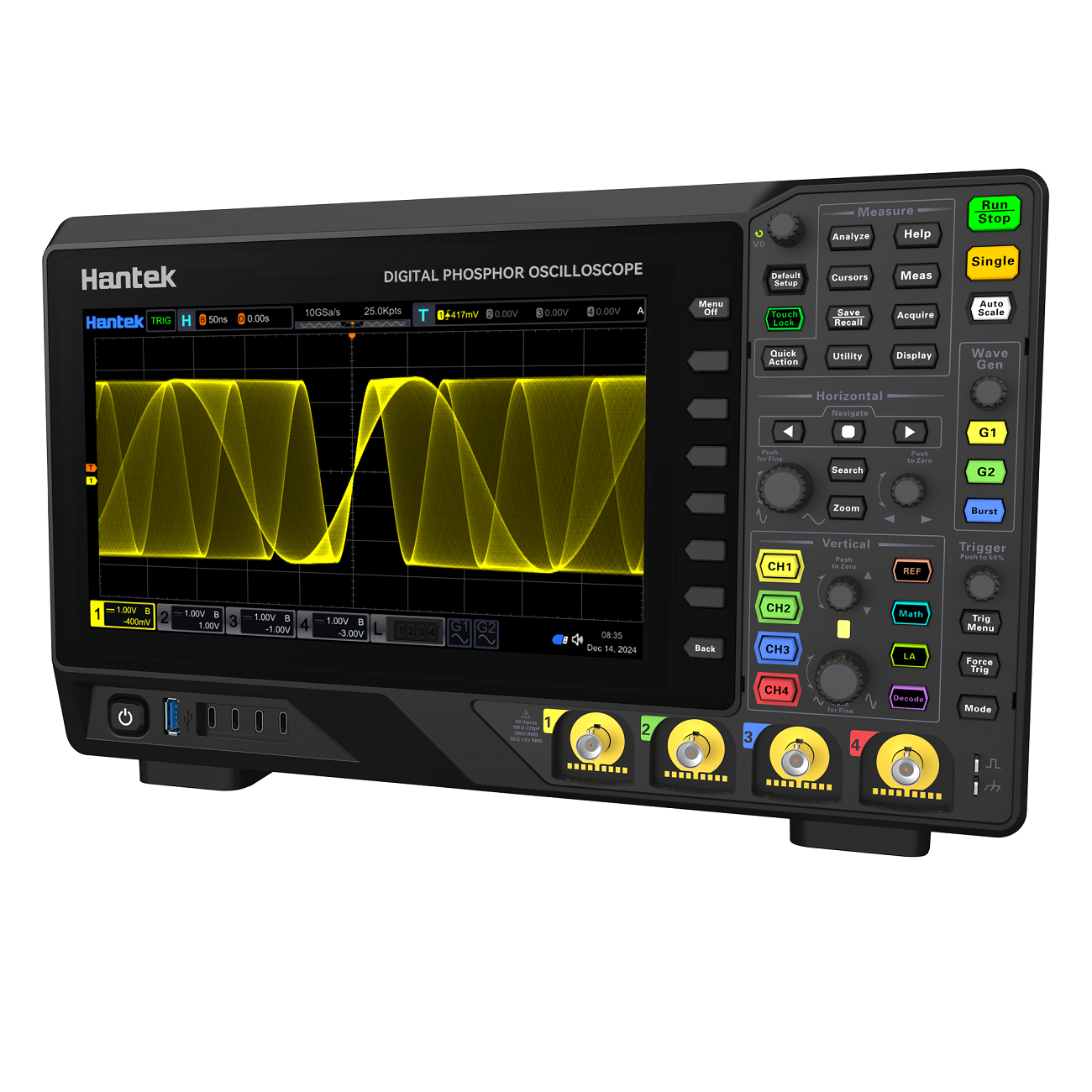

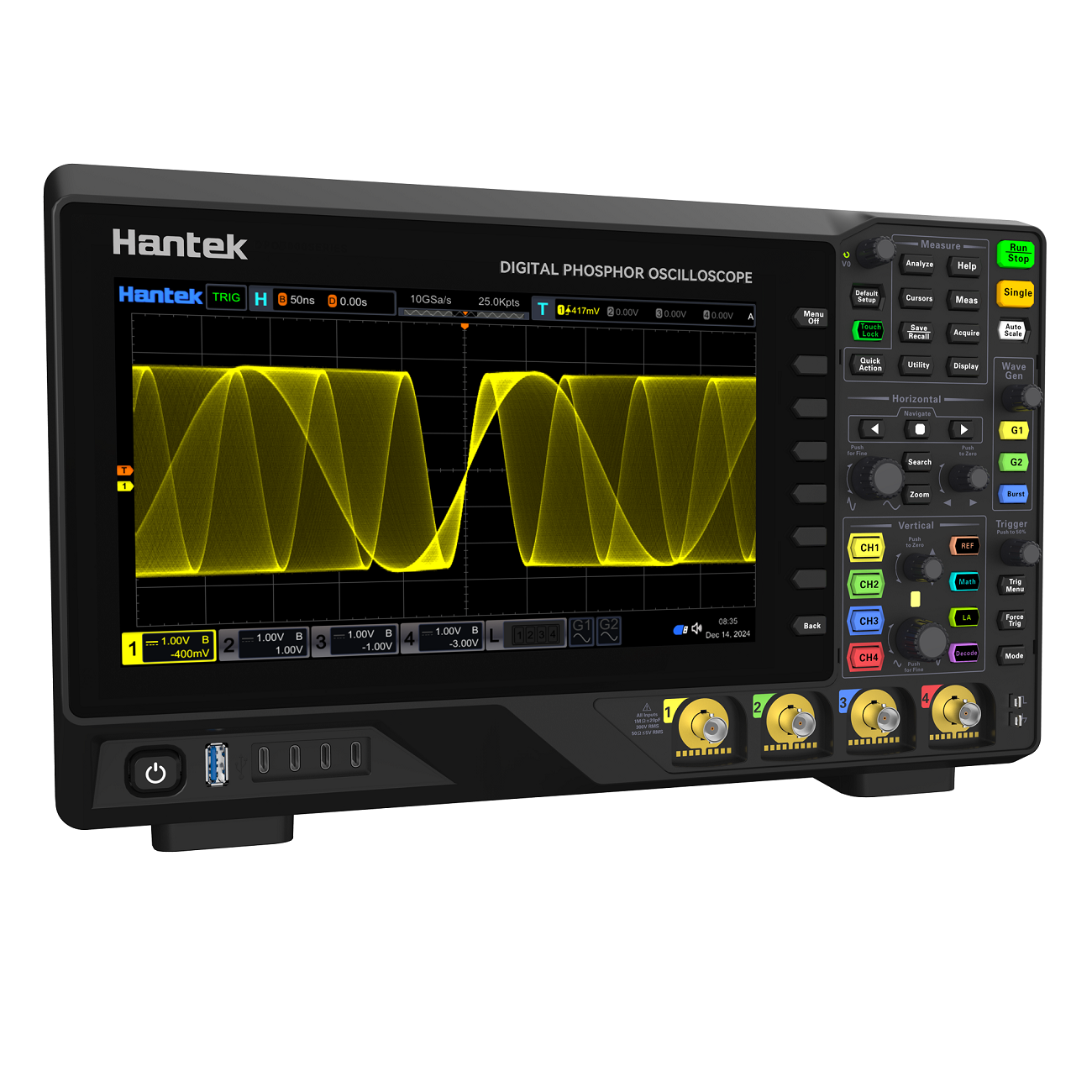

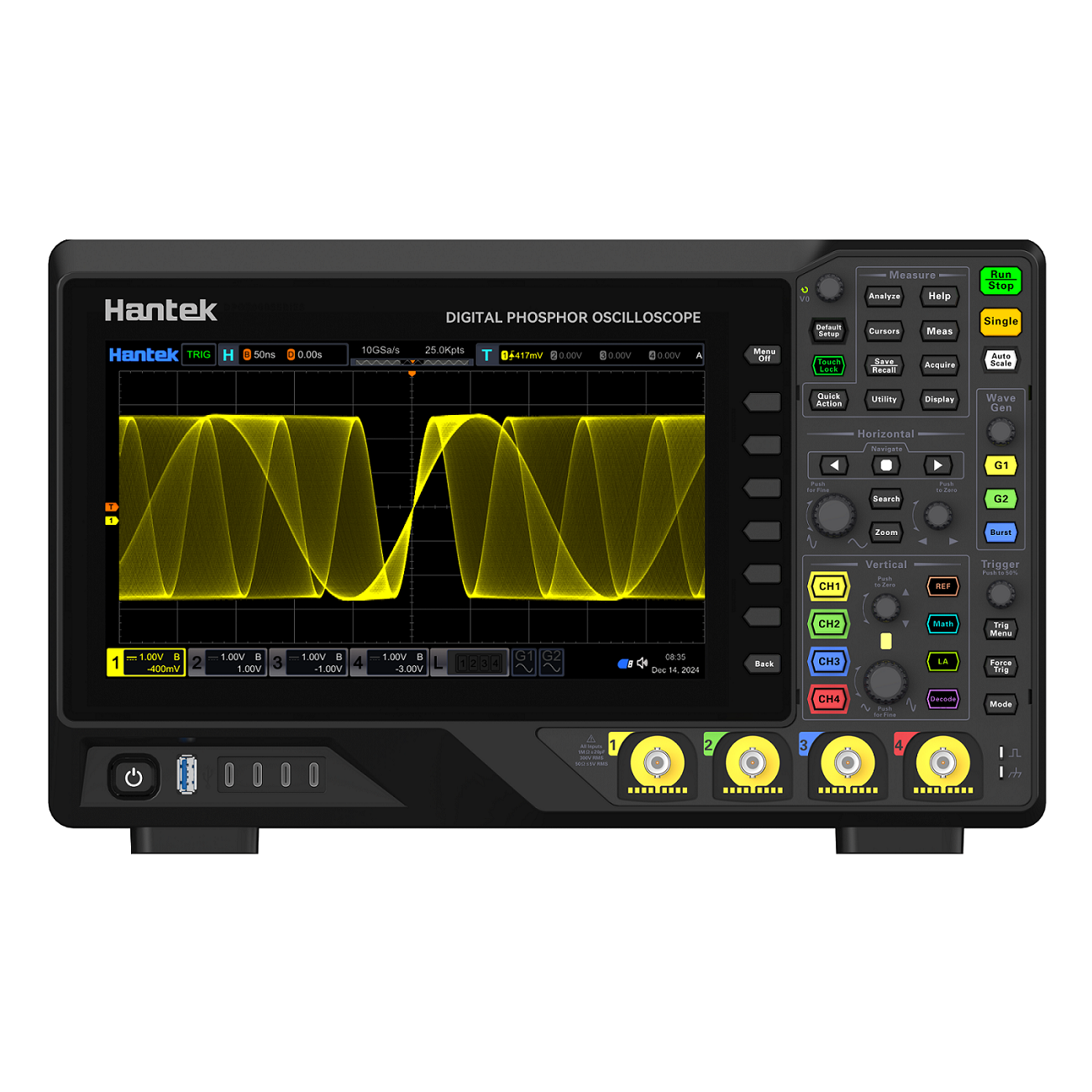

HRDO4000系列
HRDO4000系列数字示波器采用12bit 垂直分辨率，最高3GHz 带宽，高达 10GSa/s 采样率，精准捕捉细微信号，确保测量的高精度。
核心特点
• 12bit垂直分辨率，最高10GSa/s采样率，最大3GHz带宽；
• 集八种独立仪器于一身，包括：4通道示波器、16通道逻辑分析仪、频谱分析仪、双路任意波发生器、数字电压表、频率计和累加器、协议分析仪、协议发生器；
• 内置双通道200MHz信号源，±7V电压输出，1GSa/s采样率；
• 10.1寸多点触控电容屏，256级波形灰度及色温显示；
• 丰富的串行协议触发和解码功能；
• 波形捕获率高于110万帧每秒；
• 多达51种波形参数自动测量；
• 多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计。
型号与主要参数
• HRDO4304E：4CH ｜ 3GHz ｜ 12-bit ｜ 10GSa/s
• HRDO4254E：4CH ｜ 2.5GHz ｜ 12-bit ｜ 10GSa/s
• HRDO4204E：4CH ｜ 2GHz ｜ 12-bit ｜ 10GSa/s
• HRDO4104E：4CH ｜ 1GHz ｜ 12-bit ｜ 10GSa/s
• HRDO4084E：4CH ｜ 800MHz ｜ 12-bit ｜ 10GSa/s
• HRDO4054E：4CH ｜ 500MHz ｜ 12-bit ｜ 10GSa/s
资源下载
• HRDO4000系列 详细指标见 HRDO4000系列 详细指标页。
• 官方资料：HRDO4000用户手册
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HRDO4000系列 详细指标
HRDO4000系列数字示波器采用12bit 垂直分辨率，最高3GHz 带宽，高达 10GSa/s 采样率，精准捕捉细微信号，确保测量的高精度；波形捕获率高于 110 万帧每秒，选择HRDO4000，就是选择高效、精准和便捷的测试解决方案！
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• HRDO4304E：模拟通道 4CH ｜ 模拟带宽 3GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 16CH ｜ 内置信号源 200MHz,2CH
• HRDO4254E：模拟通道 4CH ｜ 模拟带宽 2.5GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 16CH ｜ 内置信号源 200MHz,2CH
• HRDO4204E：模拟通道 4CH ｜ 模拟带宽 2GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 16CH ｜ 内置信号源 200MHz,2CH
• HRDO4104E：模拟通道 4CH ｜ 模拟带宽 1GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 16CH ｜ 内置信号源 200MHz,2CH
• HRDO4084E：模拟通道 4CH ｜ 模拟带宽 800MHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 16CH ｜ 内置信号源 200MHz,2CH
• HRDO4054E：模拟通道 4CH ｜ 模拟带宽 500MHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 16CH ｜ 内置信号源 200MHz,2CH
• HRDO4304C：模拟通道 4CH ｜ 模拟带宽 3GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 --
• HRDO4254C：模拟通道 4CH ｜ 模拟带宽 2.5GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 --
• HRDO4204C：模拟通道 4CH ｜ 模拟带宽 2GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 --
• HRDO4104C：模拟通道 4CH ｜ 模拟带宽 1GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 --
• HRDO4084C：模拟通道 4CH ｜ 模拟带宽 800MHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 --
• HRDO4054C：模拟通道 4CH ｜ 模拟带宽 500MHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 --
• HRDO4304D：模拟通道 4CH ｜ 模拟带宽 3GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 200MHz,2CH
• HRDO4254D：模拟通道 4CH ｜ 模拟带宽 2.5GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 200MHz,2CH
• HRDO4204D：模拟通道 4CH ｜ 模拟带宽 2GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 200MHz,2CH
• HRDO4104D：模拟通道 4CH ｜ 模拟带宽 1GHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 200MHz,2CH
• HRDO4084D：模拟通道 4CH ｜ 模拟带宽 800MHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 200MHz,2CH
• HRDO4054D：模拟通道 4CH ｜ 模拟带宽 500MHz ｜ 垂直分辨率 12-bit ｜ 最高实时采样率 10GSa/s ｜ 最大存储深度 1Gpts ｜ 最高波形捕获率 110万帧/秒 ｜ 数字通道 -- ｜ 内置信号源 200MHz,2CH
• 型号：HRDO4304E ｜ HRDO4254E ｜ HRDO4204E ｜ HRDO4104E ｜ HRDO4084E ｜ HRDO4054E
• 通道：4通道示波器+2通道信号源+16通道逻辑分析仪
• 带宽：3GHz ｜ 2.5GHz ｜ 2GHz ｜ 1GHz ｜ 800MHz ｜ 500MHz
• 实时采样率：10GSa/s单通道，10GSa/s半通道，5GSa/s全部通道
• 存储深度：1Gpts（单通道），500Mpts（双通道），250Mpts（全通道）
• 波形捕获率：110万帧每秒
• 垂直分辨率：12 bit
• 垂直灵敏度：1 MΩ： 500μV/div ~ 10 V/div；50 Ω：1mV/div ~ 1 V/div ｜ 1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div
• 时基范围：100 ps/div~1 ks/div ｜ 100 ps/div~1 ks/div ｜ 100 ps/div~1 ks/div ｜ 200ps/div~1 ks/div ｜ 500ps/div~1 ks/div ｜ 500ps/div~1 ks/div
• 时基精度：±1 ppm ± 1 ppm/年
• 带宽限制：20 MHz、200MHz；每通道独立可选
• 触发类型：边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C
• 总线和解码：UART、I2C、SPI、LIN、CAN
• 数学运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式
• 自动测量：51种参数测量，支持统计和分析
• 分析功能：频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图
• 硬件录制和回放：超过200万帧（单通道）
• 输入耦合：直流、交流或接地
• 输入阻抗和电容：1 MΩ ± 1%，50 Ω ± 1% ；20pF ± 3 pF ｜ 1 MΩ ± 1%，50 Ω ± 1% ；18 pF ± 3 pF
• 任意波形发生器：两路信号源，垂直分辨率16 bit，最高输出频率200 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形

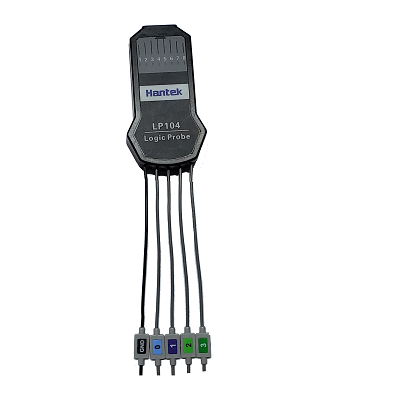

• 数字通道：16路，1GSa/s采样率
• 接口：标配：USB HOST、USB DEVICE、LAN；选配：HDMI，串口
• 屏幕：10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉
型号及对比
• ：系列 DPO7000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 ｜ 其他 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 DPO8000系列 ｜ 示波器带宽 1GHz 800MHz 500MHz 300MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 ｜ 其他 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 HRDO4000系列 ｜ 示波器带宽 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 HRDO2000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 DSO2D20(2GSa/s)系列 ｜ 示波器带宽 200MHz 350MHz 500MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 2GSa/s单通道 1GSa/s全通道 ｜ 其他 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析
• ：系列 DSO2000系列 ｜ 示波器带宽 150MHz 100MHz ｜ 通道数 2通道示波器 1通道信号发生器 两路数字电压表 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能
• ：系列 DPO6000系列 ｜ 示波器带宽 100MHz 200MHz ｜ 通道数 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 ｜ 实时采样率 1GSa/s ｜ 其他 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏
• ：系列 DSO4004C系列 ｜ 示波器带宽 80~250MHz ｜ 通道数 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4004B系列 ｜ 示波器带宽 80-250MHz ｜ 通道数 4通道示波器 + 外触发 +DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4002C系列 ｜ 示波器带宽 70MHz—200MHz ｜ 通道数 2通道示波器 + 外触发 +1通道信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 MSO5000D系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 16（逻辑） + 外触发 . ｜ 实时采样率 1GSa/s(模拟), 500MSa/s(逻辑) ｜ 其他 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选）
• ：系列 DSO5000P系列 ｜ 示波器带宽 70MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级;
• ：系列 DSO5000M系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选）
• ：系列 MSO7000BLG系列(已停产) ｜ 示波器带宽 80-300MHz ｜ 通道数 4/2通道 +外触发 ｜ 实时采样率 2GS/s(模拟) 1GS/s(逻辑) ｜ 其他 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 DSO7000B系列（已停产） ｜ 示波器带宽 60-300MHz ｜ 通道数 2/4通道 ｜ 实时采样率 2GSa/s ｜ 其他 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级；

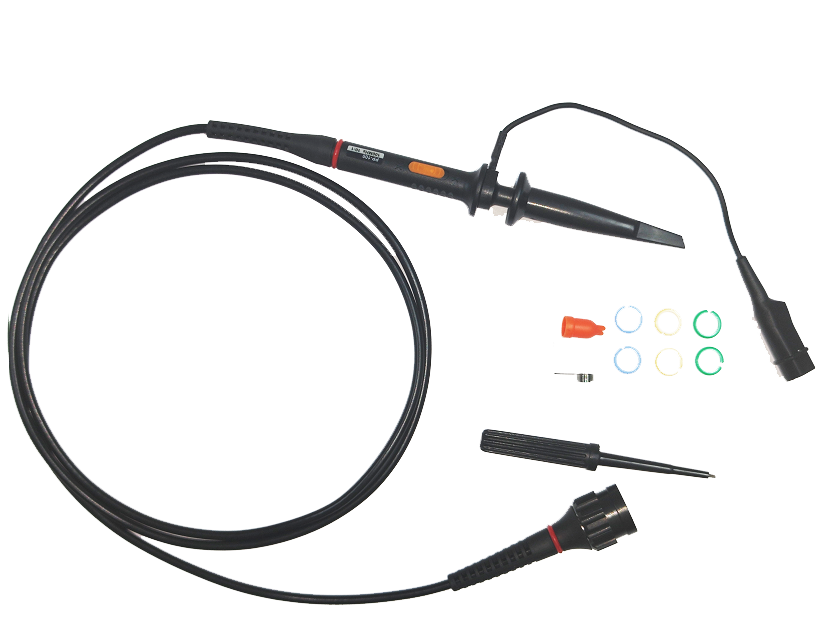

可选配件
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
资源下载
• HRDO4000系列 产品介绍见 HRDO4000系列 产品介绍页。
• 官方资料：HRDO4000用户手册
注：以上内容与指标取自汉泰官网该产品详情页。
