KSW · 坤恒顺维

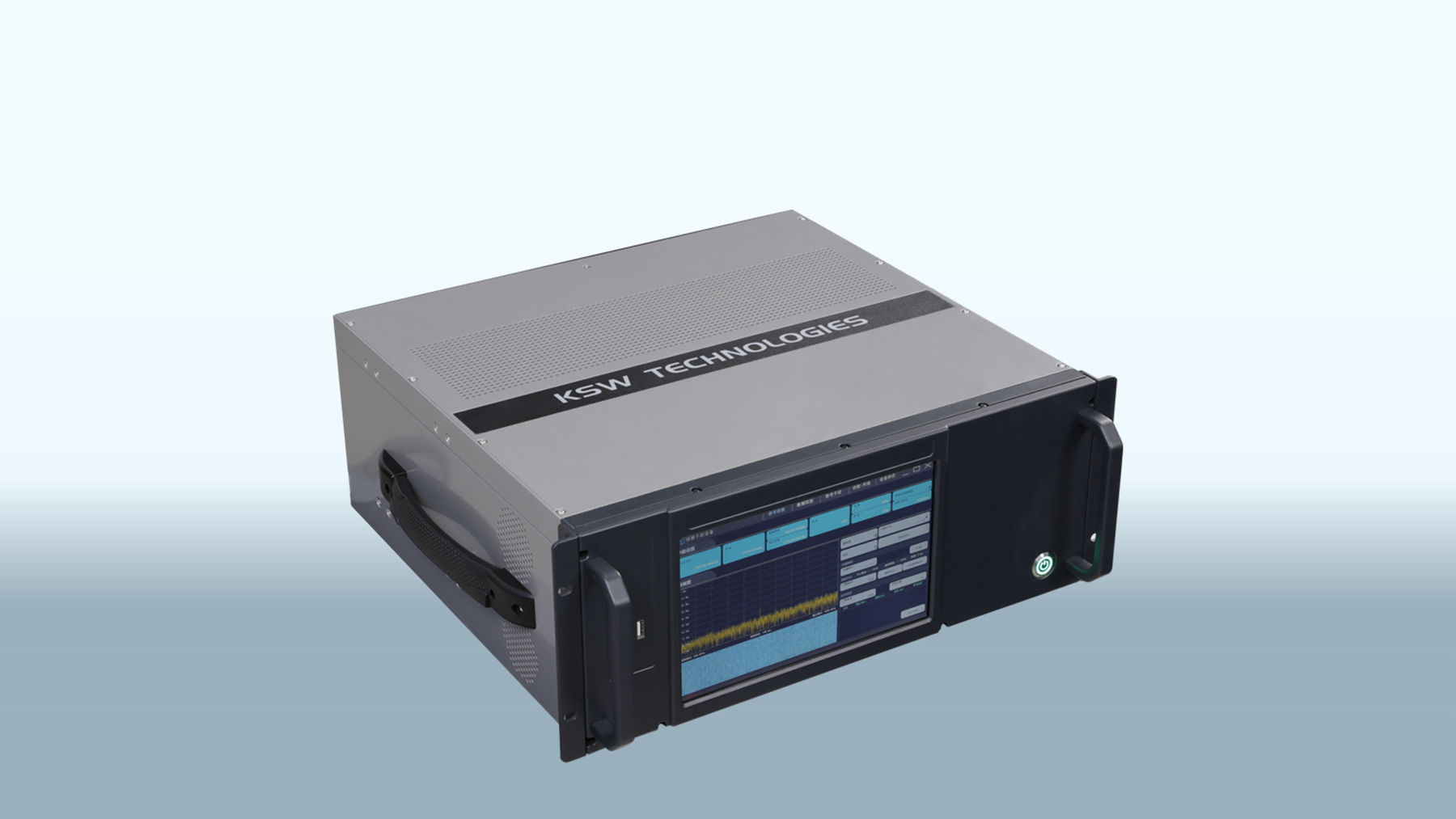

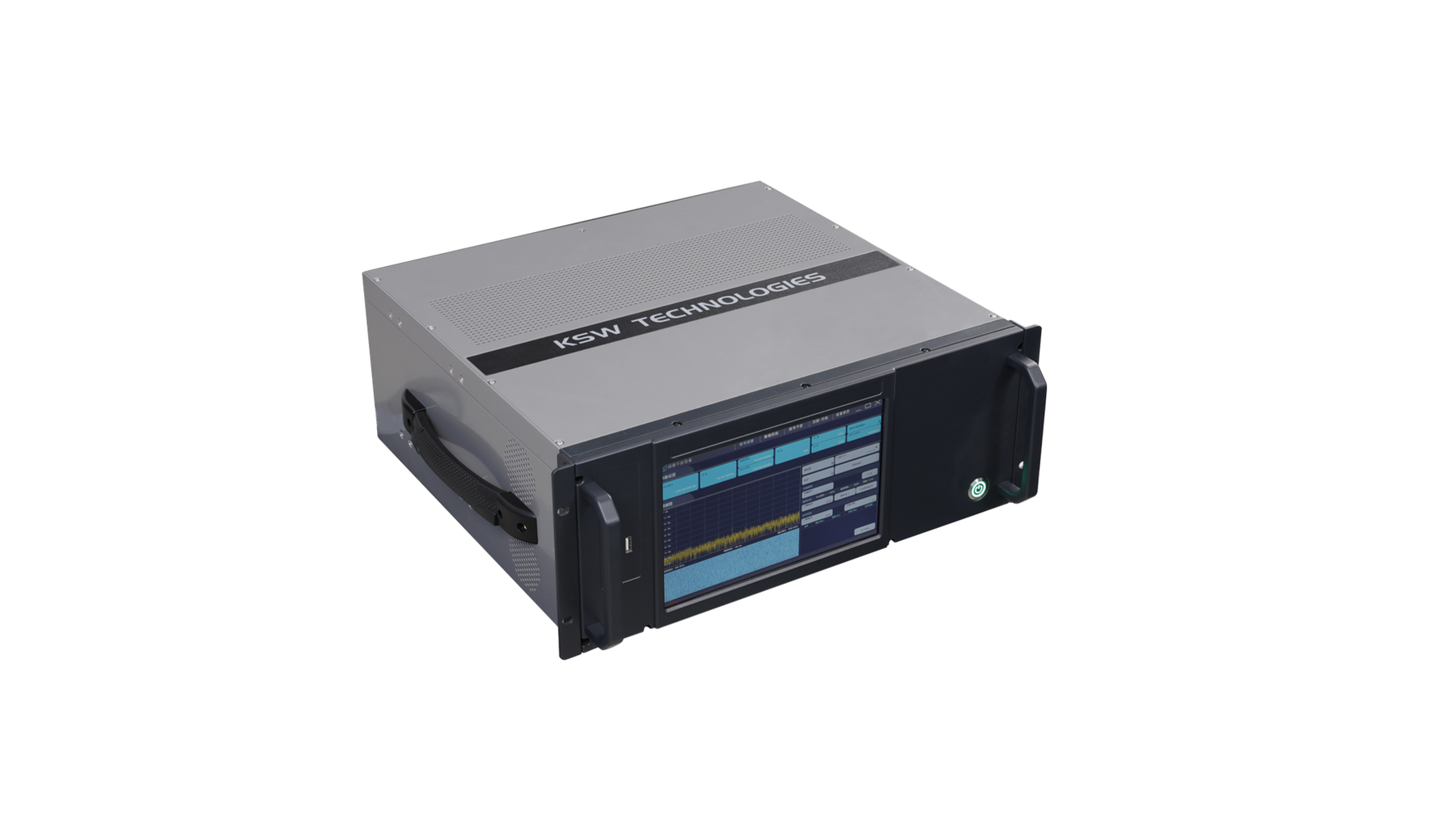

KSW-VST01 1MHz至40GHz矢量信号收发仪
1MHz 至 40GHz 频率范围 · 最大 2GHz 瞬时工作带宽 · 2T2R / 1T1R 独立收发通道 · 宽带射频信号采集存储与回放 · 干扰生成与信号识别
产品简介
矢量信号收发仪（KSW-VST01） 采用测试仪表架构，可安装至标准 19 英寸机柜中。该产品集成了高性能矢量信号发生和矢量信号分析功能，具有高速数据传输接口和可扩展的深存储空间，可用于射频微波芯片研发验证及量产测试、无线通信系统基站终端测试验证等领域，同时也可用于复杂电磁环境的构建，以及无线电频谱监测取样、信号和频谱资源分析等领域。
单台仪器即可实现宽带射频信号的发射和接收，可产生多种矢量调制方式的射频信号，也可通过数字基带 IQ 波形文件产生射频信号；具有信号频谱展示功能，可测量射频信号频率、功率、带宽等，并支持射频信号持续记录和回放。
具备完整的接收发射电路，可用于无线电信号侦收与干扰：先以无线电接收电路扫描设置的频率范围以寻找正在传输的信号，再对感兴趣的信号进行分析，确定其载波类型、信号强度、信号带宽、调制方式等，随后按照事先配置的干扰策略产生干扰信号，阻断、削弱或改变无线电信号的传输。
官方定位：面向 RF 组件设计和测试、RFIC 生产测试、无线通信系统测试和验证、复杂电磁环境构建、无线电频谱监测、信号侦收与干扰等应用，提供集矢量信号发生、矢量信号分析、深存储采集回放与干扰信号生成为一体的测试仪表平台。
核心参数
• 型号系列：KSW-VST01（含 VST01A / VST01B 机型）
• 频率范围：VST01A：20MHz 至 6GHz；VST01B：1MHz 至 8GHz/20GHz、1MHz 至 40GHz
• 独立收发通道数量：VST01A：2T2R 或 1T1R；VST01B：1T1R（T 为发射，R 为接收）
• 最大瞬时工作带宽：VST01A：100MHz、300MHz（可定制）、640MHz（可定制）；VST01B：250MHz、500MHz（可定制）、1GHz（可定制）、2GHz（可定制）
• 频率步进：1Hz
• 信号生成调制方式：SSB、AM、FM、ASK、2FSK、4FSK、8FSK、MSK、GMSK、BPSK、QPSK、8PSK、16QAM、64QAM 等
• 采集存储播放单个波形文件容量：2GB、4TB（选配）；8GB、4TB（选配，Sample rate≤850MHz），可定制更大容量
• 干扰方式：阻塞干扰、瞄准干扰、扫频干扰、跟踪干扰、转发干扰
• 干扰体制：跳频、定频
一体化收发架构与宽频段覆盖
• 集矢量信号发生与矢量信号分析功能于一体，单台仪器实现宽带射频信号的发射和接收
• 采用测试仪表架构，可安装至标准 19 英寸 机柜中
• VST01A 频率范围 20MHz 至 6GHz，独立收发通道数量 2T2R 或 1T1R
• VST01B 频率范围 1MHz 至 8GHz/20GHz 与 1MHz 至 40GHz，独立收发通道数量 1T1R
• 频率步进 1Hz，频率设置精度为工作频率的 1×10⁻⁷
• 射频端口驻波比 ≤1.8，输入输出触发信号电平 3.3V TTL
宽带信号产生、分析与深存储回放
• 可产生多种矢量调制方式的射频信号，也可通过数字基带 IQ 波形文件产生射频信号
• 支持 CW（连续波）、AM（调幅）、FM（调频）、PM（调相）以及 QAM（正交幅度调制）、PSK（相移键控）等数字调制信号作为激励源输出
• 具有信号频谱展示功能，可测量射频信号频率、功率、带宽等，并支持对接收信号进行频谱分析与矢量信号分析
• VST01A 最大瞬时工作带宽 100MHz，可选 300MHz、640MHz 定制带宽
• VST01B 最大瞬时工作带宽 250MHz、500MHz，可选 1GHz、2GHz 定制带宽

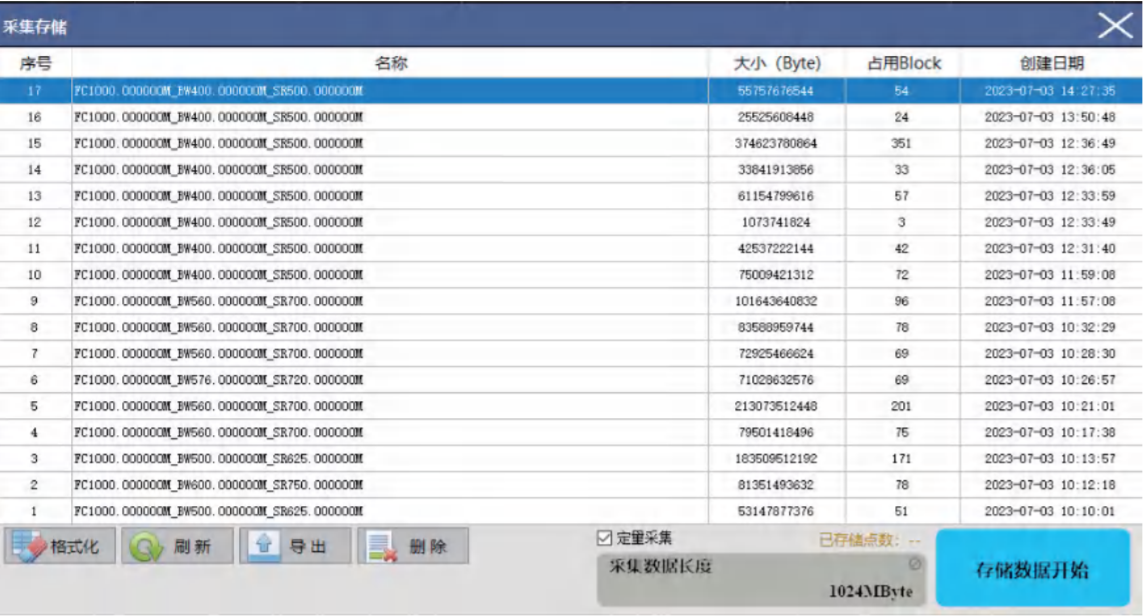

• 射频信号持续记录和回放，采集存储播放单个波形文件容量标配 2GB 或 8GB，可选 4TB，并支持定制更大容量
干扰生成与信号侦收识别
• 干扰方式覆盖阻塞干扰、瞄准干扰、扫频干扰、跟踪干扰、转发干扰，干扰信号样式含单载波、AWGN、梳状谱、伪码调制
• 支持跳频、定频干扰体制，跳频速率 100000 跳/秒 @最大瞬时带宽内
• 侦收功能包含监测与分析：扫描设置频率范围以寻找正在传输的信号，并对感兴趣信号确定载波类型、信号强度、信号带宽、调制方式等
• 信号识别可识别 BPSK、QPSK、OQPSK、π/4QPSK、8PSK、8QAM、16QAM、16APSK 等调制类型
• 转发干扰时延范围 20us 至 300ms，时延调节步进 ≤100ns
• 提供多种功能选件，包括矢量信号分析（VSA）、干扰信号生成、信号特征识别等
典型应用场景
• RF 组件设计和测试：面向射频微波组件的信号激励、频谱与矢量信号分析测量
• RFIC 生产测试：用于射频微波芯片的研发验证及量产测试
• 无线通信系统测试和验证：面向无线通信系统基站终端测试验证
• 复杂电磁环境构建：结合干扰信号生成能力构建可配置的复杂电磁环境
• 无线电频谱监测：用于无线电频谱监测取样、信号和频谱资源分析
• 信号侦收与干扰：先侦收分析、后按预设干扰策略产生干扰信号，阻断、削弱或改变无线电信号传输
型号、选件与参考价
• 机型选择：VST01A（20MHz 至 6GHz · 2T2R/1T1R）与 VST01B（1MHz 至 8GHz/20GHz、1MHz 至 40GHz · 1T1R）
• 带宽定制：VST01A 可定制 300MHz、640MHz；VST01B 可定制 500MHz、1GHz、2GHz
• 存储选配：采集存储播放单个波形文件容量 4TB（VST01B 该模式下 Sample rate≤850MHz），可定制更大容量
• 主控存储选配：主控硬盘 SSD 250GB mSATA / 2TB NVME；对外接口可选配万兆以太网 1 个
• 功能选件：矢量信号分析（VSA）、干扰信号生成、信号特征识别等
资源下载
产品页：KSW-VST01 官方产品页
详细指标请见 KSW-VST01 详细指标页
坤恒顺维（KSW） · onetest 仪器资源库
KSW · 坤恒顺维
KSW-VST01 1MHz至40GHz矢量信号收发仪
详细指标
矢量信号收发仪（KSW-VST01） 采用测试仪表架构，可安装至标准 19 英寸机柜中。该产品集成了高性能矢量信号发生和矢量信号分析功能，具有高速数据传输接口和可扩展的深存储空间，可用于射频微波芯片研发验证及量产测试、无线通信系统基站终端测试验证等领域，同时也可用于复杂电磁环境的构建，以及无线电频谱监测取样、信号和频谱资源分析等领域。
单台仪器即可实现宽带射频信号的发射和接收，可产生多种矢量调制方式的射频信号，也可通过数字基带 IQ 波形文件产生射频信号；具有信号频谱展示功能，可测量射频信号频率、功率、带宽等，并支持射频信号持续记录和回放。
具备完整的接收发射电路，可用于无线电信号侦收与干扰：先以无线电接收电路扫描设置的频率范围以寻找正在传输的信号，再对感兴趣的信号进行分析，确定其载波类型、信号强度、信号带宽、调制方式等，随后按照事先配置的干扰策略产生干扰信号，阻断、削弱或改变无线电信号的传输。
详细指标
频率与通道
• 型号：VST01A / VST01B
• 频率范围：VST01A：20MHz 至 6GHz；VST01B：1MHz 至 8GHz/20GHz、1MHz 至 40GHz
• 独立收发通道数量（T：发射；R：接收）：VST01A：2T2R、1T1R；VST01B：1T1R
• 最大瞬时工作带宽：VST01A：100MHz、300MHz（可定制）、640MHz（可定制）；VST01B：250MHz、500MHz（可定制）、1GHz（可定制）、2GHz（可定制）
• 频率步进：1Hz
• 频率设置精度（相对于工作频率）：1×10⁻⁷
• 内部参考－可调整准确度：±5×10⁻⁸
• 内部参考－温度稳定度：±5×10⁻⁸
• 内部参考－年老化率：±1×10⁻⁷
• 内部参考－准确度：可调整准确度±温度稳定度±年老化率
输入与接收
• 最大输入信号功率：VST01A：+5dBm；VST01B：+30dBm
• 输入绝对功率准确度：VST01A：±1dB@输入功率≥-100dBm；VST01B：±0.8dB@输入功率≥-100dBm（8GHz/20GHz 机型）、±1dB@输入功率≥-100dBm（40GHz 机型）
• 输入功率增益调节动态范围：VST01A：100dB；VST01B：70dB
• 输入平均噪声密度（最大增益时）：VST01A：-154dBm/Hz；VST01B（8GHz/20GHz 机型）：-157dBm/Hz；VST01B（40GHz 机型）：-154dBm/Hz
输出与发射
• 输出功率范围：VST01A：0dBm 至 -120dBm；VST01B：+18dBm 至 -120dBm
• 输出功率调节分辨率：0.1dB
• 输出功率精度：VST01A：±1dB@输出功率≥-100dBm、±2dB@输出功率＜-100dBm；VST01B（8GHz/20GHz 机型）：±0.6dB@输出功率≥-50dBm、±1dB@输出功率≥-100dBm、±2dB@输出功率＜-100dBm；VST01B（40GHz 机型）：±1dB@输出功率≥-100dBm、±2dB@输出功率＜-100dBm
• 输出带内平坦度：VST01A：±1.5dB；VST01B（8GHz/20GHz 机型）：±0.8dB；VST01B（40GHz 机型）：±1.2dB
频谱纯度与调制精度
• 输出杂散：VST01A：≤-55dB@输出频率≤3GHz、≤-45dB@输出频率＞3GHz；VST01B：≤-75dB@输出频率≤6GHz、≤-62dB@输出频率≤20GHz、≤-55dB@输出频率≤40GHz
• 输出谐波：VST01A：≤-25dB@输出频率≤5MHz、≤-35dB@输出频率＞5MHz；VST01B：≤-30dB@输出频率＜3GHz、≤-55dB@输出频率≥3GHz
• 输出单边带相位噪声：VST01A：＜-120dBc@Fc=1GHz,Offset=1kHz；VST01B：＜-130dBc@Fc=1GHz,Offset=1kHz，＜-114dBc@Fc=10GHz,Offset=1kHz
• 输出平均噪声密度：VST01A：＜-130dBm/Hz；VST01B：＜-146dBm/Hz@输出频率≤20GHz、＜-143dBm/Hz@输出频率≤20GHz
• 输出 EVM：VST01A：0.8%；VST01B：10MHz＜Fc≤2.5GHz：＜0.3%，2.5GHz＜Fc≤20GHz：＜1.0%，20GHz＜Fc≤40GHz：＜1.2%
调制与存储
• 信号生成调制方式：SSB、AM、FM、ASK、2FSK、4FSK、8FSK、MSK、GMSK、BPSK、QPSK、8PSK、16QAM、64QAM 等
• 采集存储播放单个波形文件容量：VST01A：2GB、4TB（选配）；VST01B：8GB、4TB（选配，此模式下 Sample rate≤850MHz），可定制更大容量
干扰技术指标
• 干扰方式：阻塞干扰、瞄准干扰、扫频干扰、跟踪干扰、转发干扰
• 干扰信号样式：单载波、AWGN、梳状谱、伪码调制
• 干扰体制：跳频、定频
• 跳频速率：100000 跳/秒@最大瞬时带宽内；10000 跳/秒@其它跳频频率范围
• 跟踪干扰最大跳频速度：2500 跳/秒
• 梳状干扰信号数量：1 至 500
• 扫频干扰最大扫频速度：10uS/频率点@最大瞬时带宽内；100uS/频率点@任意频率范围
• 转发干扰时延范围：20uS 至 300mS
• 转发干扰时延调节步进：≤100nS
信号识别技术指标
• 识别调制信号类型：BPSK、QPSK、OQPSK、π/4QPSK、8PSK、8QAM、16QAM、16APSK 等
• 调制识别正确率：≥90%（BPSK：C/N≥5dB、QPSK：C/N≥6dB、OQPSK：C/N≥5dB、π/4QPSK：C/N≥6dB、8PSK：C/N≥12dB、16QAM：C/N≥12dB
• 符号速率测量精度：优于符号速率的 1×10⁻⁴（C/N≥10dB，典型信号带宽不小于 100KHz）
对外接口与通用规格
• 射频端口驻波比：≤1.8
• 输入输出触发信号电平：3.3V TTL
• 外参考输入：5 至 100MHz，0 至 +5dBm
• 内参考输出：VST01A：100MHz；VST01B：10MHz、100MHz
• 主控 CPU：Intel 第六代 I7 处理器
• 主控内存：DDR4 16GB
• 主控硬盘：SSD 250GB mSATA / 2TB NVME（选配）
• 显示：VST01A：10.1 英寸触摸显示屏；VST01B：15.6 英寸触摸显示屏
• 对外接口：千兆以太网 1 个、USB3.0 2 个、USB2.0 2 个、HDMI 1 个、万兆以太网 1 个（选配）
• 供电：220V / 50Hz
• 推荐校准周期：1 年
• 尺寸：VST01A：442mm×177mm×418mm；VST01B：463.5mm×267.5mm×543mm
• 重量：VST01A：≤25kg；VST01B：≤30kg
环境与可靠性
• 工作温度：5℃～+40℃，-20℃～+50℃（极限条件）
• 贮存温度：-40℃～+60℃
• 工作湿度：+40℃，相对湿度 20%～90%，无凝结，根据 GB/T6587-2012
• 最大海拔高度：2000 米（800 mbar，环境温度 25℃）
• 振动：非工作状态，频率范围：5Hz to 55Hz，驱动振幅（单峰值）：0.19mm，根据 GB/T6587-2012
• 冲击：非工作状态，30g，半正弦，11 毫秒脉冲，根据 GB/T6587-2012
指标适用条件：规格按 VST01A 与 VST01B 分列；频率范围、最大瞬时工作带宽、输出杂散、输出谐波、输出平均噪声密度等参数的不同取值对应上述不同机型。
矢量调制精度（EVM）取 QPSK、码速率 4Msps、滤波器 α=0.3；输出单边带相位噪声取 Fc=1GHz、Offset=1kHz。
数据来源：坤恒顺维官网。价格以官方实时报价为准。
