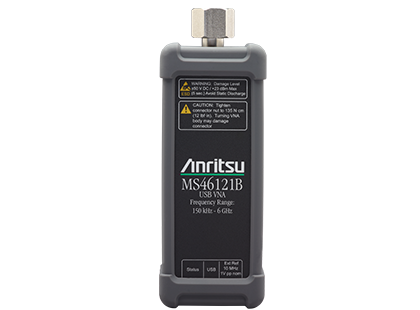

MS46121B 单端口 USB 矢量网络分析仪
单端口 USB 矢量网络分析仪，频率 150 kHz 至 6 GHz，测量速度 140 µs/点，支持 S11 与故障定位时域测量，单台 PC 可并行控制最多 16 台。
产品简介
MS46121B 是 PC 控制型单端口 USB ShockLine 矢量网络分析仪系列，共有两款，频率范围分别为 40 MHz 至 4 GHz 和 150 kHz 至 6 GHz。MS46121B 是一款低成本和空间紧凑型的单端口测量解决方案，具有卓越的性能和精度，外形小到可以直接连接到设备进行测试。MS46121B 全系列产品专为制造、工程和教育领域的射频和微波应用而设计。MS46121B 系列中的两款产品都具有每点 120 微秒的扫描速度和 +/- 0.5 dB（-6 dB 典型偏移值）的测量精度，是无源设备测试应用的理想选择。

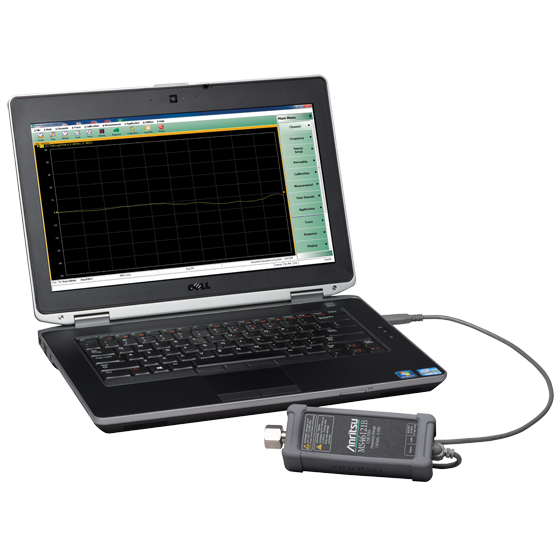

此新款超紧凑型 VNA 通过用户提供的 PC 上的 USB 实现外部控制。可以通过运行 ShockLine 软件的同一计算机来并行运行最多 16 个独立的 MS46121B VNA。这样可以在实际应用中对单端口设备实现并行多站点测试，与传统单 VNA 以及开关矩阵测试解决方案相比，此解决方案可以提升吞吐量。添加选件 21，标量传输，将会实现多个 MS46121B VNA 之间的标量测量（仅幅值）。该系列没有任何机载内存，简化了其在安全应用中的使用。该 MS46121B 系列 VNA 成本更低、体积小巧、性能良好且可并行运行，是要求高性能和多站点测试的无源单端口设备测试应用的理想选择。
核心特点
• 单端口 VNA，频率选项为 150 kHz 至 6 GHz
• 外部 PC 控制功能可以并行控制多个 MS46121B 以实现卓越的多站点吞吐量。
• 超小数据包可以直接连接到 DUT。
• （1 对 1）或（1 对 n）配置的标量传输测量。
• 没有机载数据存储，无需在安全应用中进行数据清除。
• 标准带通时域带有按时选通功能，能够简化并加快故障识别。
• ShockLine 系列采用通用的 GUI 接口，降低不同型号之间的转换成本。
功能与结构
Cables and Adapters
Cables and Adapters
Model Number
Description
1091-26-R
SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R
SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R
SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R
SMA(f) to N(f), DC to 18 GHz, 50 Ω
71693-R
Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
34NK50
Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50
Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NFK50
Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NFKF50
Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B
Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B
Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B
Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
Test Port Cables, Flexible, Ruggedized, Phase Stable
Model Number
Description
15NNF50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B
Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
Accessories
Tools
Model Number
Description
01-200
Calibrated Torque End Wrench, GPC-7 and Type N
01-201
Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in)
(for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203
Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in)
(for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204
End Wrench, 5/16 in, Universal, Circular, Open-ended
(for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
Third Party Solutions
Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
Material Measurements
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz 至 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
Anritsu and Keycom Material Measurement Solution
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
Anritsu and SWISSto12 Material Measurement Solution
典型应用
• 射频无源组件测试和故障排除
• 天线回波损耗
• 天线带宽
• 阻抗测量
• 线缆故障检测
• 线缆相位
• 线缆回波损耗
• 支持多站点配置
• 支持一台电脑并行测试最多 16 个 DUT 站点
• 标量传输测量可使用 4 条信道并行进行
• 安全领域应用
• 装置内无数据存储
• 通过直接 USB 连接实现安全的外部计算机控制
• 相关链接
型号与选件

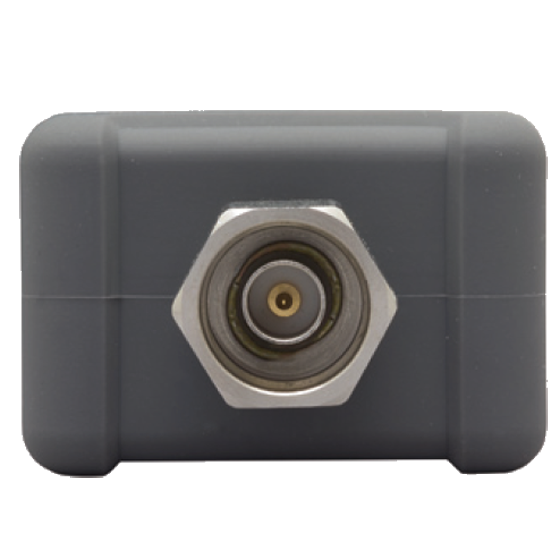

• MS46121B-006：150 kHz 至 6 GHz，N(m) 端口
• MS46121B-002：低通时间域
• MS46121B-021：标量传输测量
资源下载
• MS46121B 单端口 USB 矢量网络分析仪 详细指标见 MS46121B 单端口 USB 矢量网络分析仪 详细指标页。
• 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、VNA Fundamentals Poster（产品手册）、ShockLine Vector Network Analyzer Family Product Brochure（产品手册）、ShockLine 1-Port USB VNA MS46121B Quick Fact Sheet（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS46121B 单端口 USB 矢量网络分析仪 详细指标
单端口 USB 矢量网络分析仪，频率 150 kHz 至 6 GHz，测量速度 140 µs/点，支持 S11 与故障定位时域测量，单台 PC 可并行控制最多 16 台。
详细指标
• 频率范围：150 kHz 至 6 GHz（选件 006）
• 端口数：1 个，支持 S11 测量
• 测量速度：140 µs/点（典型，100 kHz IFBW、1601 点、单端口校准）
• 经校准方向性：42 dB（150 kHz 至 6 GHz）
• 经校准源匹配：35 dB
• 反射跟踪：± 0.1 dB（150 kHz 至 4 GHz）；± 0.2 dB（> 4 GHz 至 6 GHz）
• 标量传输动态范围：80 dB（典型，150 kHz 至 6 GHz，30 Hz IFBW）
• 最大数据点数：2 至 20,001 点
• 频率分辨率：1 Hz；准确度 ± 0.5 ppm（校准时）；± 1.0 ppm/年
• 中频带宽：10 Hz 至 100 kHz
• 测量域：频域与带通时域（故障定位）
• 扫描类型：线性、对数、CW、分段
• 显示图类型：对数幅度、相位、线性幅度、实部、虚部、SWR、阻抗；史密斯圆图、极坐标
• 并行能力：单台主机可控制最多 16 台并机运行，每通道最多 16 条迹线
• 标记：12 个标记 + 1 个参考标记

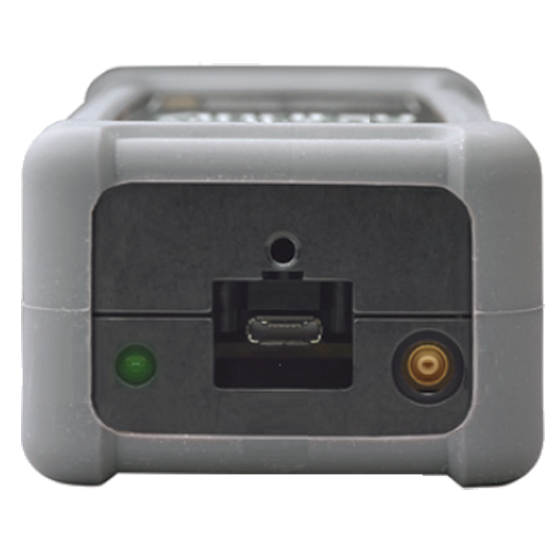

• 接口：USB，由外部 PC 控制并运行 ShockLine 软件
• 选件：时域（002）、标量传输测量（021）
• 典型应用：射频无源组件测试与故障排除、天线回波损耗与带宽、阻抗测量、线缆故障检测与相位测量
型号与选件
• MS46121B-006：150 kHz 至 6 GHz，N(m) 端口
• MS46121B-002：低通时间域
• MS46121B-021：标量传输测量
资源下载
• MS46121B 单端口 USB 矢量网络分析仪 产品介绍见 MS46121B 单端口 USB 矢量网络分析仪 产品介绍页。
• 官方资料：Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、VNA Fundamentals Poster（产品手册）、ShockLine Vector Network Analyzer Family Product Brochure（产品手册）、ShockLine 1-Port USB VNA MS46121B Quick Fact Sheet（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
