AQ6380 1200nm至1650nm光谱分析仪|横河测试测量 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
横河测试测量 YOKOGAWA

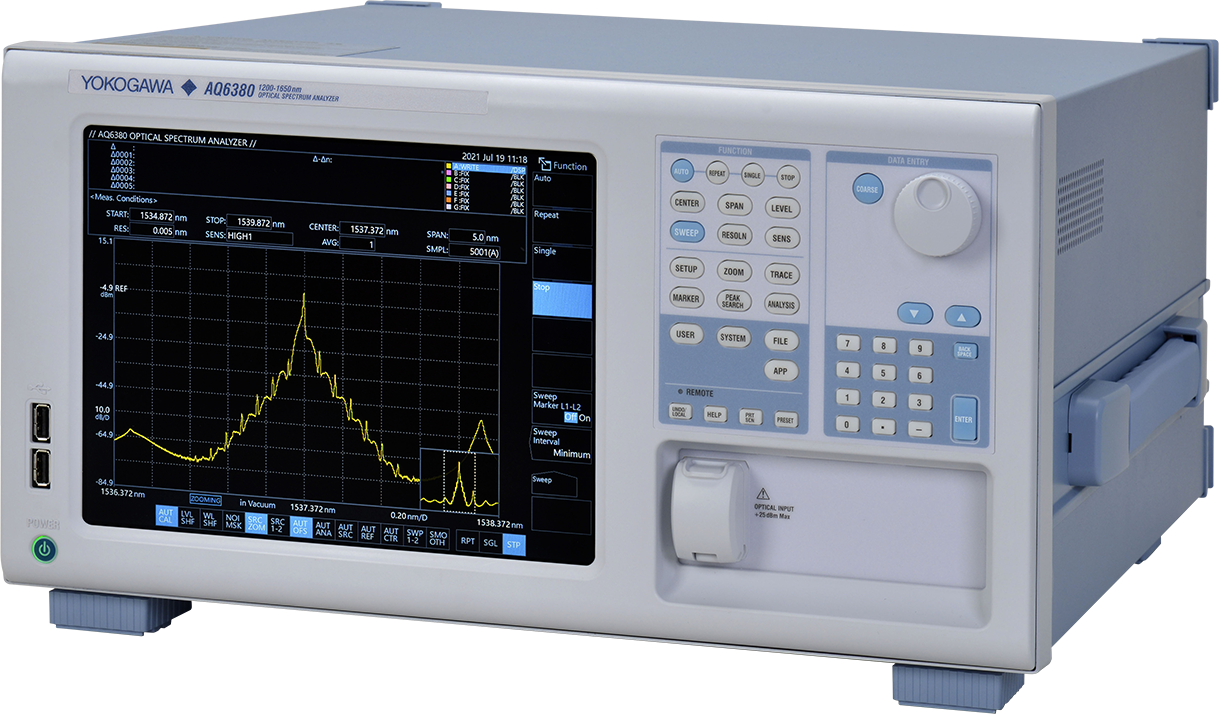

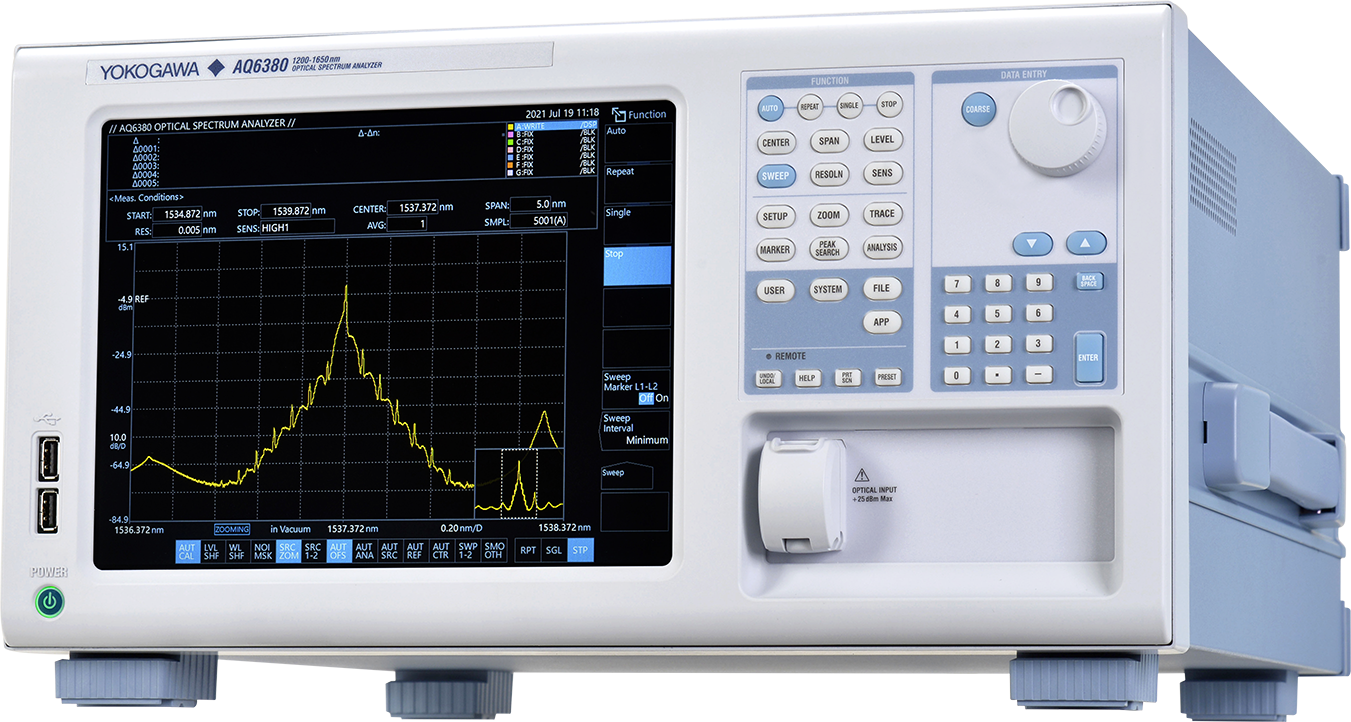

光谱分析仪 AQ6380 1200 - 1650 nm
高波长分辨率：5pm
产品简介
高波长精度：±5pm
动态范围：65dB
高杂散光抑制比：80dB
全球移动宽带接入的增长改变了人们生活、工作和协作的方式。移动用户数量的增加以及物联网和云等通信服务的扩展将推动数据流量的指数式增长。
官方定位：高波长分辨率：5pm
5pm高波长分辨率

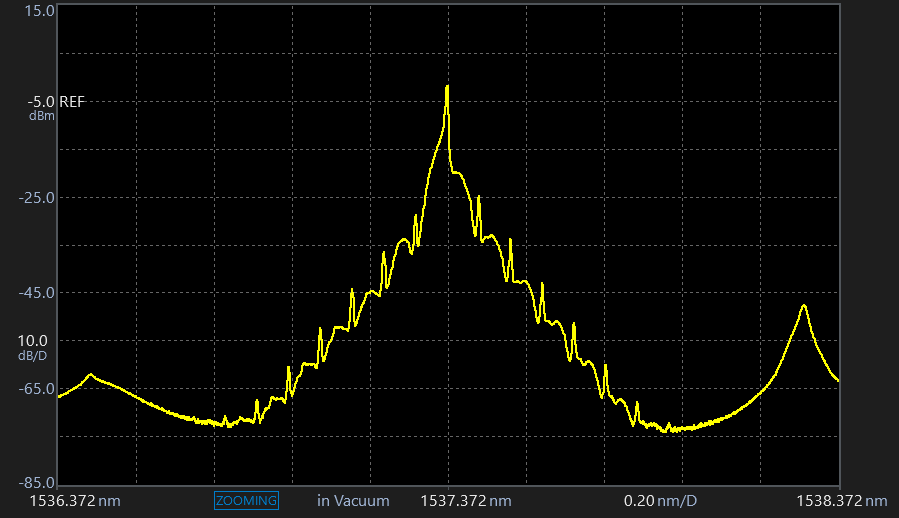

AQ6380 Optical Spectrum Analyzer High Wavelength Resolution | Yokogawa Test&Measurement

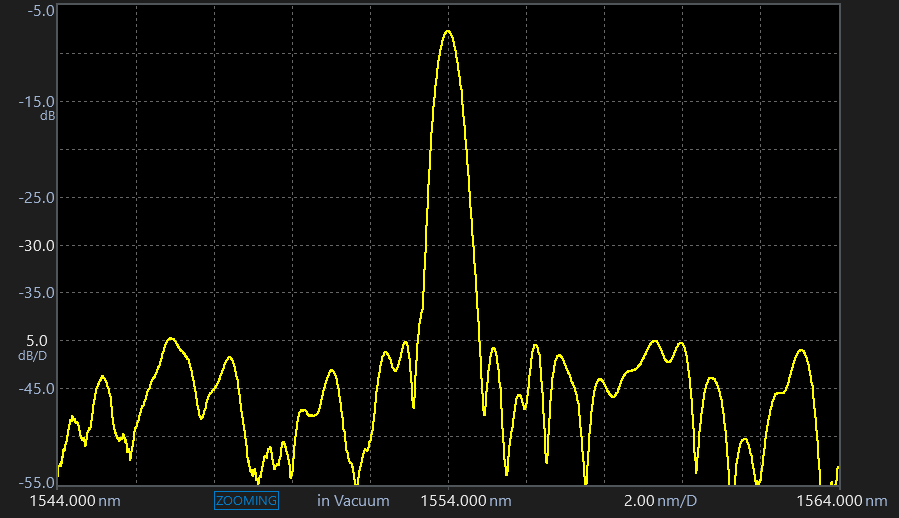

宽波长范围和可变分辨率支持各种应用
AQ6380 Optical Spectrum Analyzer Filter | Yokogawa Test&Measurement
80dB杂散光抑制

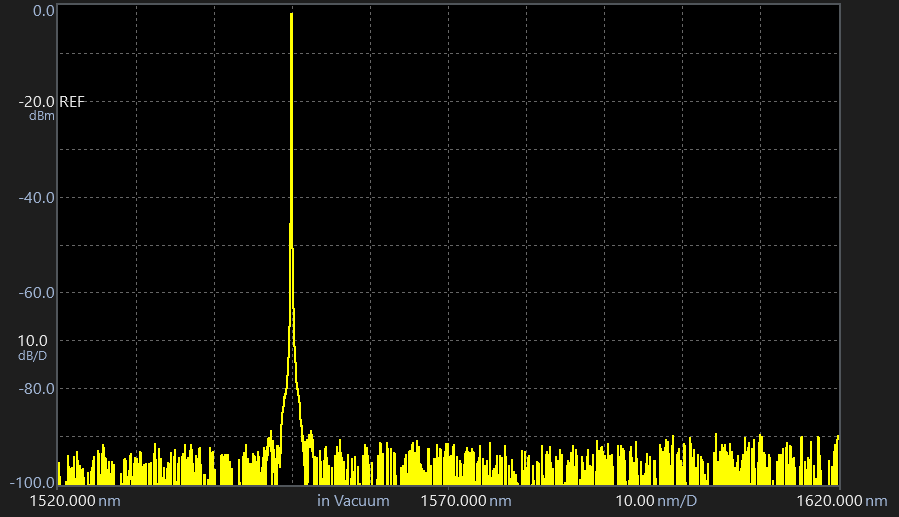

AQ6380 Optical Spectrum Analyzer Stray Light Suppression | Yokogawa Test&Measurement

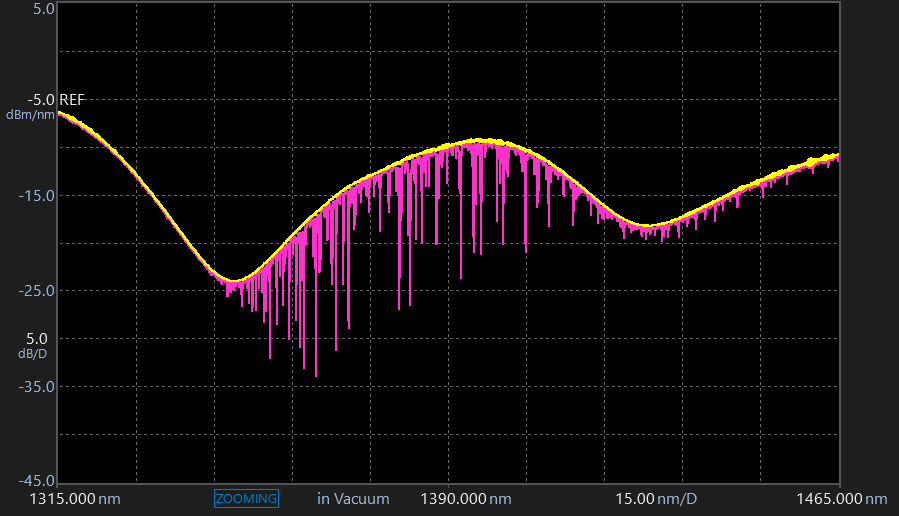

减少水汽吸收的气体净化功能
AQ6380 Optical Spectrum Analyzer Gas Purge | Yokogawa Test&Measurement
核心参数
• 提示：除非另有说明，否则所有规格在以下条件下均有效：23˚C ±3˚C，预热1小时或更长时间后，脉冲光测量模式关闭，大动态范围模式关闭，横轴刻度：波长，纵轴刻度：绝对功率。
• *1：通过PC类型连接器使用9.5/125μm单模光纤，使用内置参考光源进行光轴对准和波长校准后
• *2：波长分辨率设置：≥ 0.1nm
• *3：分辨率：0.005nm，采样点数：AUTO，不包括灵敏度RAPID1和NORM_HOLD
• *4：使用单纵模激光器（波长：1520 ~ 1560nm、峰值功率：≥ −20dBm、功率稳定度：≤ 0.1dBpp和波长稳定度：≤ ±0.001nm）以RBW校准的波长执行RBW校准后
• *5：TRAD模式：适用于CW光和脉冲光测量，RAPID模式：适用于CW光测量
• *6：分辨率：0.1nm，采样点数：AUTO
• *7：1523nm，大动态范围模式：SWITCH
• *8：HeNe激光器（1523nm），波长分辨率：0.1nm、1520nm ~ 1620nm（峰值波长±2nm除外）
• *9：通过PC连接器使用横河的主单模光纤
产品特点
提高测量效率和生产率
测量速度高达20倍
通过专用于CW光的新型灵敏度模式“RAPID”，测量速度比 传统机型快至少20倍。
用于优化测量时间的新灵敏度设置
• RAPID: 专用于CW光的快速测量灵敏度模式
• TRAD: 支持CW光和脉冲光的传统灵敏度模式
灵敏度的设置是影响测量时间的重要因素之一。AQ6380有2种模式和19种灵敏度设置，因此根据光信号类型和最低灵敏度要求选择最佳灵敏度可以缩短测量时间。
也可以通过数值设置灵敏度。通过直接输入所需的最小灵敏度，自动选择适当的灵敏度设置。

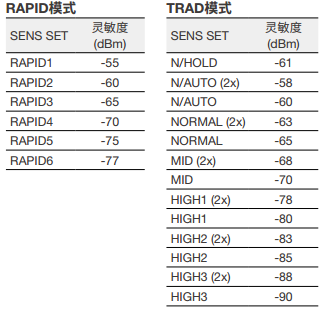

RAPID Mode TRAD Mode AQ6380 Optical Spectrum Analyzer | Yokogawa Test&Measurement
内置分析功能免除了后期的数据处理工作
• DFB-LD
• FP-LD
• LED
• 谱宽（峰值/陷波）
• SMSR
• 光功率
• WDM（OSNR）
• EDFA（增益和NF）
• 滤波器（波峰/波谷）
• WDM滤波器（波峰/波谷）
AQ6380具有内置分析功能，用于表征各种光学系统和设备(如WDM系统、DFB-LD、EDFA和滤波器）的光谱特性。可以自动计算被测设备的主要参数，这将有助于实现快速测量。
分析功能包括：

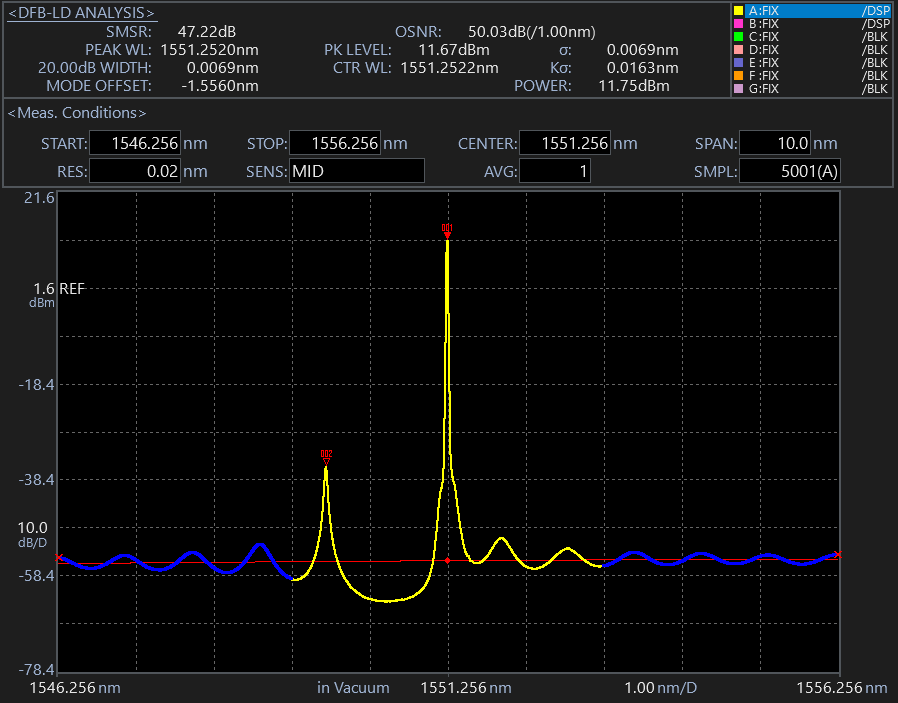

AQ6380 Optical Spectrum Analyzer Laser Analysis 1nm | Yokogawa Test&Measurement

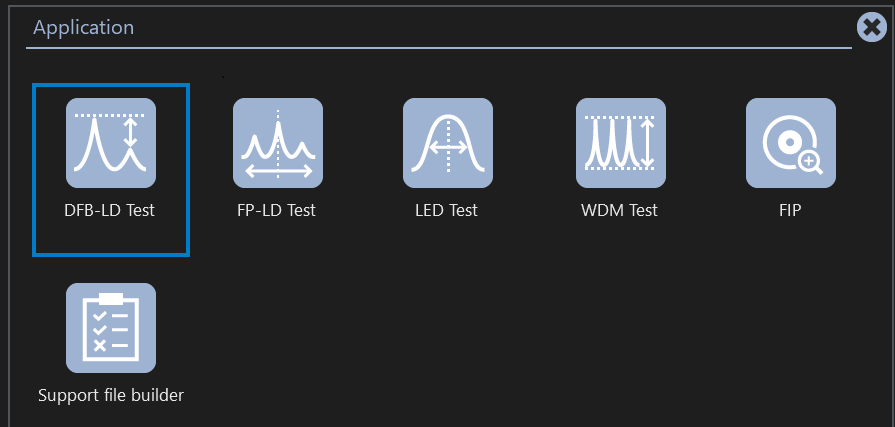

面向DUT的测试应用程序（APP）简化了测试过程
应用程序（APP）模式将多功能OSA转换为专用于被测设备（DUT）的机器。APP模式提供DUT特定的用户界面，该界面 引导用户从配置设置到测试结果输出，而无需用户了解各种 OSA设置。
AQ6380预装了一些基本应用程序，如WDM测试、DFB-LD测试和FP-LD测试。此外，还可以从横河网站上下载应用程序，并添加到AQ6380上进行使用。
AQ6380 Optical Spectrum Analyzer App Menu | Yokogawa Test&Measurement

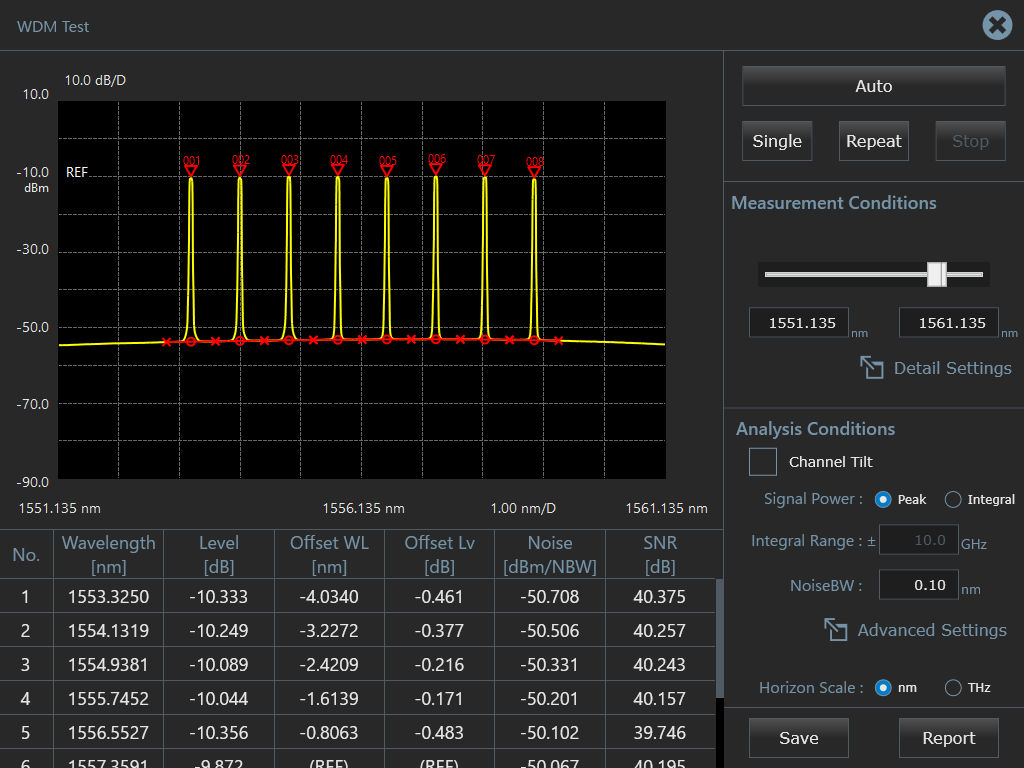

AQ6380 Optical Spectrum Analyzer APP WDM Test | Yokogawa Test&Measurement
向下兼容远程接口，便于测试系统升级
AQ6380使用远程控制接口（以太网或GP-IB），轻松构建自动测量系统。
远程命令集符合与AQ6370系列和AQ6319兼容的可编程仪器标准命令（SCPI）以及专有AQ6317兼容命令。因此，现有测量系统很容易升级。
OSA Viewer可在PC上实现仿真和远程控制
• 显示和分析波形数据
• 实时远程控制AQ6380
• 使用AQ6380进行文件传输
可以使用OSA Viewer的PC端软件对AQ6380实现仿真和远程控制。
OSA Viewer具有用户界面和分析功能，允许研发和生产用户在远程PC或笔记本电脑上轻松查看和分析AQ6380波形。
主要功能：

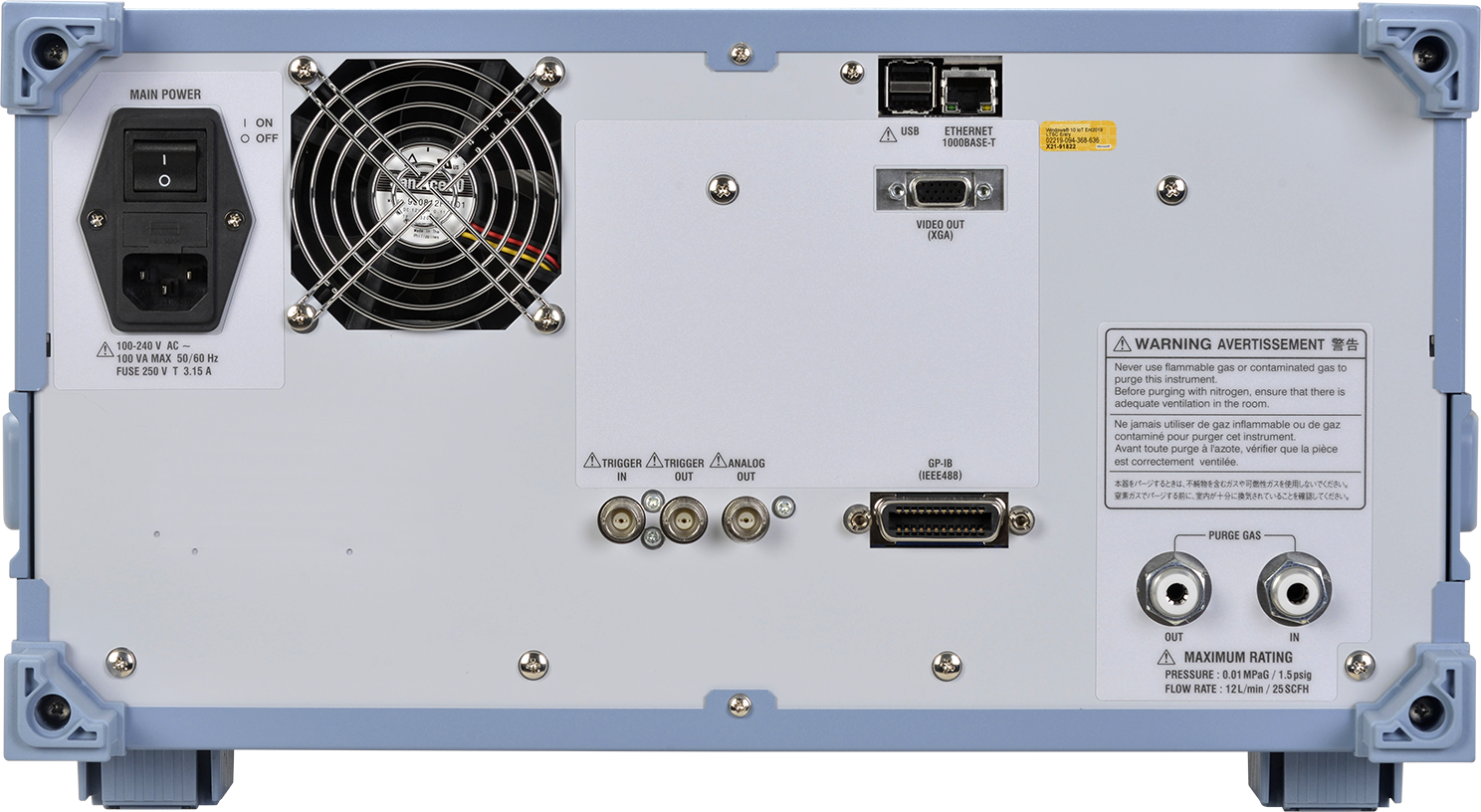

接口

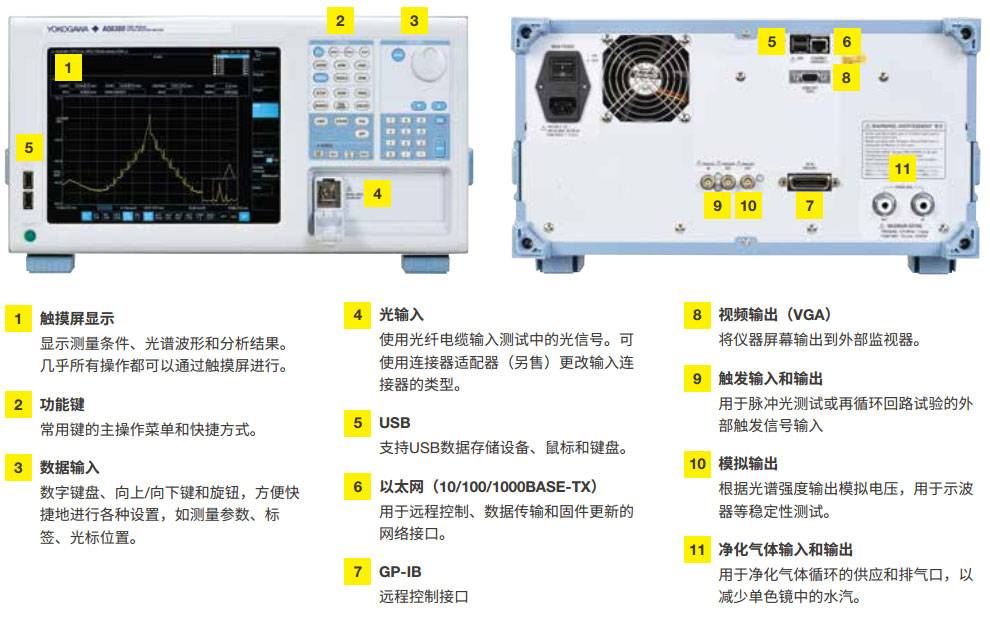

AQ6380 Optical Spectrum Analyzer Interface | Yokogawa Test&Measurement
用户友好的多点触摸操作和连接
AQ6380基于横河40年的用户经验，具有易于使用的前面板设计和直观的可操作性。直观的用户界面在研发和制造测试等领域受到用户的高度重视。
大LCD触摸屏
高分辨率、反应灵敏的10.4英寸多点触摸电容式触摸屏使设备操作更加简单和直观。用户可以更改测量条件、执行分析、更改光谱视图，就像操作平板电脑设备一样。在光谱视图中，只需通过轻触和拖动，即可缩放或移动波形视图。
增强功能键
AQ6380通过在前面板上的按键添加常用键，如扫描控制Auto/Repeat/Single/Stop、分辨率设置和灵敏度设置，大大提高了可操作性。也可以在显示屏上弹出功能键进行触摸操作。

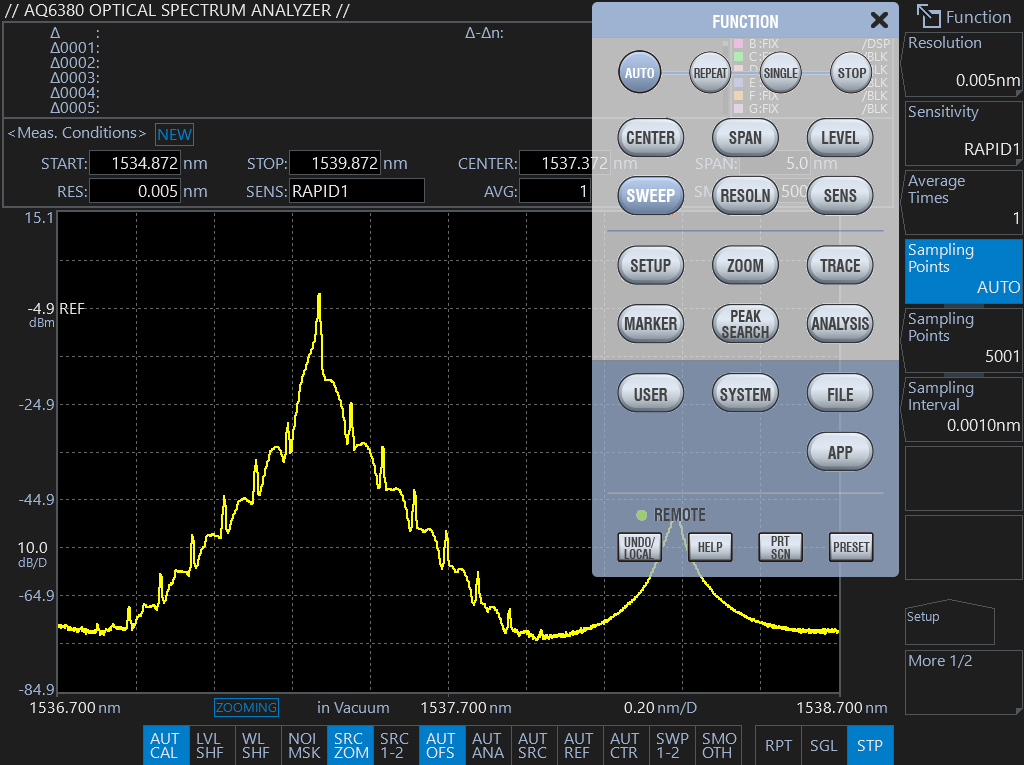

AQ6380 Optical Spectrum Analyzer Function Keys | Yokogawa Test&Measurement
WDM传输系统
为了测试多通道、窄间隔WDM系统，需要高光谱测量性能来测试系统的内部电路板（如激光模块和光收发器）和系统的最终输出信号。这包括同时测量峰值和OSNR。
AQ6380动态范围可以进行DWDM传输系统的精确OSNR测量。通过内置的WDM分析功能，不但可以分析被测波形，还可以同时显示多达1024个通道WDM信号的峰值波长、峰值功率和OSNR。

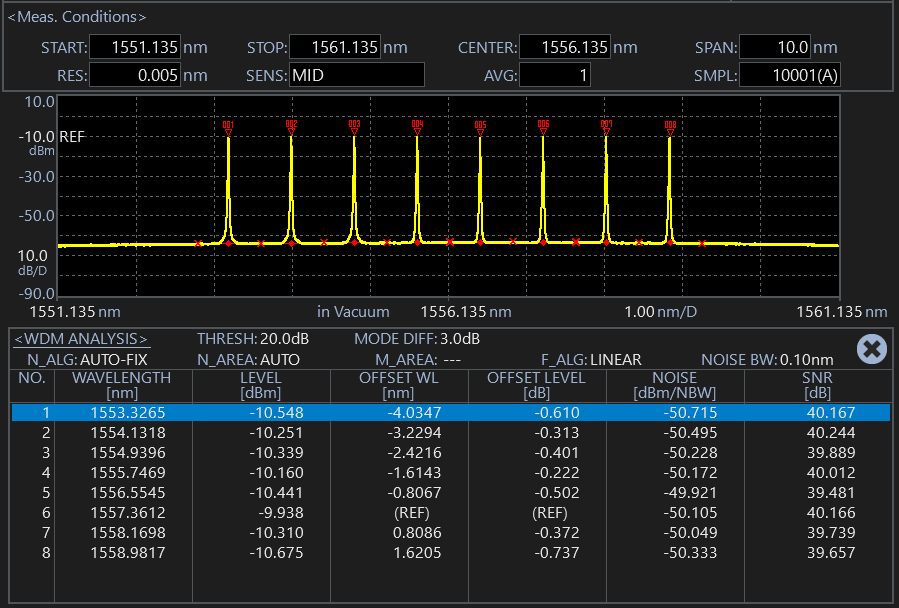

AQ6380 Optical Spectrum Analyzer WDM Analysis | Yokogawa Test&Measurement
激光器/光收发器
• 光收发器和转发器的调制信号测量
• 通过WDM技术测量超过100G的所有通道的光收发器
WDM传输系统中使用的光学器件（如激光设备、激光模块和光收发器）的测试也需要高精度。
这些应用可能包括：
AQ6380清晰的光谱特性和高杂散光抑制性能使其能够近距离观察和准确测量光谱峰值。
AQ6380 Optical Spectrum Analyzer Laser Optical Transceivers | Yokogawa Test&Measurement
无源器件（FBG/WSS）
结合ASE、SLD或超连续（SC）光源等宽带光源，AQ6380可以轻松评估WDM滤波器、FBG、ROADM和WSS等无源器件。AQ6380出色的光学性能可以实现更高分辨率和更大动态范围的测量。通过内置光滤波分析功能，可以同时测试波峰/波谷波长、功率、串扰和纹波宽度。
USB端口
AQ6380具有与USB存储设备、鼠标和键盘兼容的USB端口。文件功能允许用户将数据和屏幕截图保存到内存或USB存储器中，用于创建测试报告。通过将鼠标或键盘连接到USB端口，可以像操作PC一样舒适地操作AQ6380。
通过LAN进行数据访问
标准LAN端口可以方便地访问存储在内存中的文件，并能够从PC远程更新固件。
资源下载
详细指标请见 光谱分析仪 AQ6380 1200 - 1650 nm 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
光谱分析仪 AQ6380 1200 - 1650 nm 详细指标
光谱分析仪 AQ6380 1200 - 1650 nm（光谱分析仪）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
高波长精度：±5pm
动态范围：65dB
高杂散光抑制比：80dB

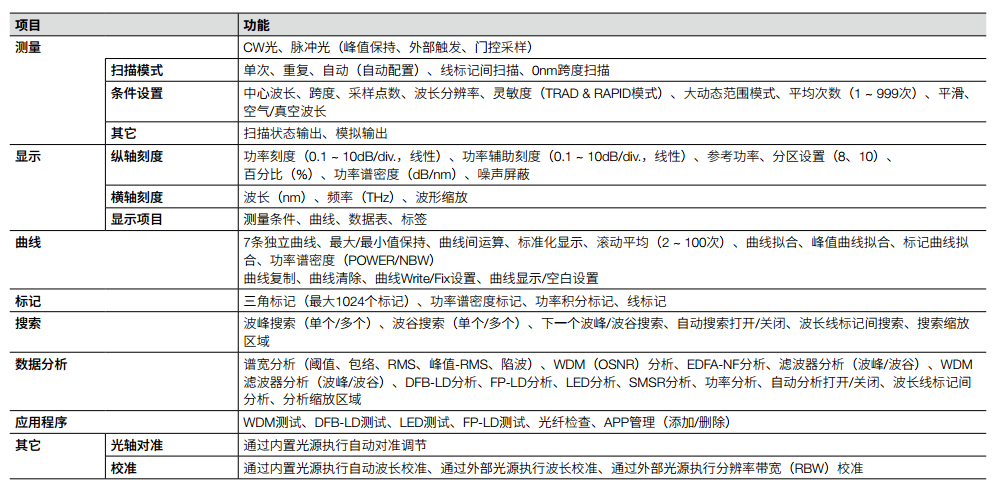

详细指标
规格
• 提示: 除非另有说明，否则所有规格在以下条件下均有效：23˚C ±3˚C，预热1小时或更长时间后，脉冲光测量模式关闭，大动态范围模式关闭，横轴刻度：波长，纵轴刻度：绝对功率。
• *1: 通过PC类型连接器使用9.5/125μm单模光纤，使用内置参考光源进行光轴对准和波长校准后
• *2: 波长分辨率设置：≥ 0.1nm
• *3: 分辨率：0.005nm，采样点数：AUTO，不包括灵敏度RAPID1和NORM_HOLD
• *4: 使用单纵模激光器（波长：1520 ~ 1560nm、峰值功率：≥ −20dBm、功率稳定度：≤ 0.1dBpp和波长稳定度：≤ ±0.001nm）以RBW校准的波长执行RBW校准后
• *5: TRAD模式：适用于CW光和脉冲光测量，RAPID模式：适用于CW光测量
• *6: 分辨率：0.1nm，采样点数：AUTO
• *7: 1523nm，大动态范围模式：SWITCH
• *8: HeNe激光器（1523nm），波长分辨率：0.1nm、1520nm ~ 1620nm（峰值波长±2nm除外）
• *9: 通过PC连接器使用横河的主单模光纤
• *10: 典型值
• *11: 由于规格或功能的改变，AQ6317系列的某些命令可能不兼容。
• *12: LCD可能有极少的不良像素（不超过0.002%，包括RGB在内的所有像素）。LCD 像素有时均匀发光，有时不均匀发光，这些不是故障，敬请谅解。
AQ6380 Optical Spectrum Analyzer Specifications | Yokogawa Test&Measurement
手册与资料
说明
以上指标摘自厂商官方产品页与公开手册，若与随机文件不一致，以随箱文件为准。
