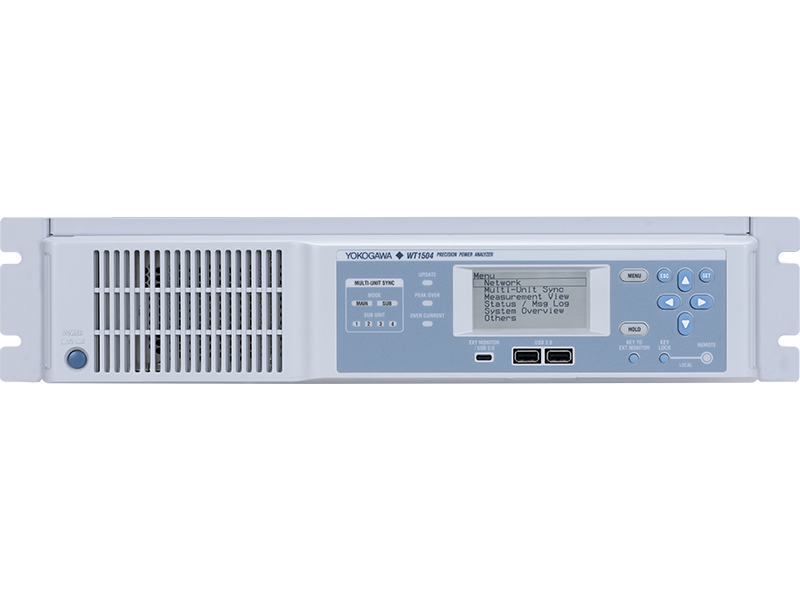

高精度功率测量仪 WT1500
电动汽车技术与可再生能源的持续发展，正不断加速市场对基于高压设备的评估、测试及生产能力的需求。这类系统的目标电压可达数千伏特，因此在常规分析配置中需要使用专用高压分压器设备。而这类分压器可能引入测量误差，降低整体测量精度，同时还会增加布线与设备安装的复杂度。此外，传统的电机效率测量还需要在PC上对单独采集的功率信号与旋变信号进行同步处理。现有市场常见的功率分析仪型号无法满足储能系统（ESS）与功率转换系统（PCS）所需的电压输入范围要求，或是不支持旋变电机测试，或是体积过大，无法适配常规机架安装或桌面安装布局。横河测试测量专门推出WT1500功率分析仪填补这一市场空白，不但提供相应的性能与功能、无需为最高2000V的系统配置高压分压器，而且整体设计紧凑——19英寸宽、2U高。
产品简介
高精度功率测量仪 WT1500 属于 功率分析仪 类别，面向 可扩展功率测量仪 WT1500 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：电动汽车技术与可再生能源的持续发展，正不断加速市场对基于高压设备的评估、测试及生产能力的需求。这类系统的目标电压可达数千伏特，因此在常规分析配置中需要使用专用高压分压器设备。
核心参数
该产品的主要指标以详细指标页为准。
产品特点

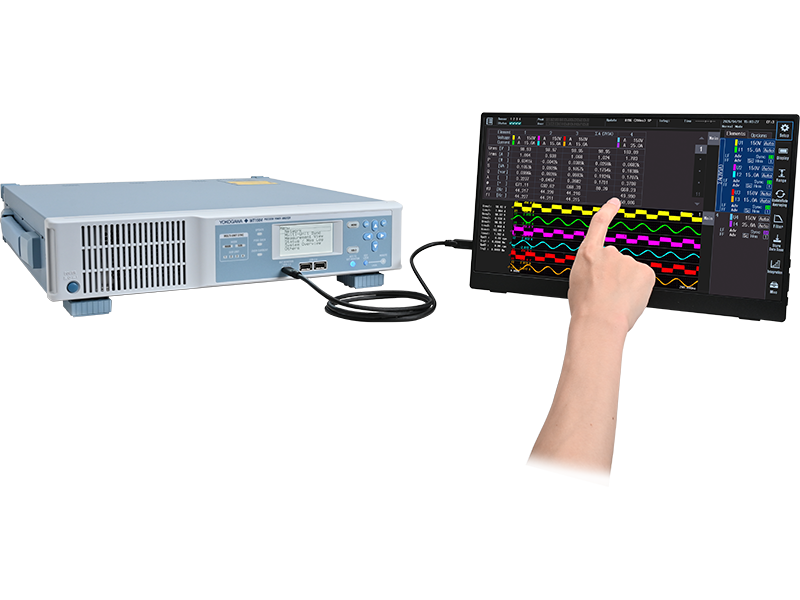

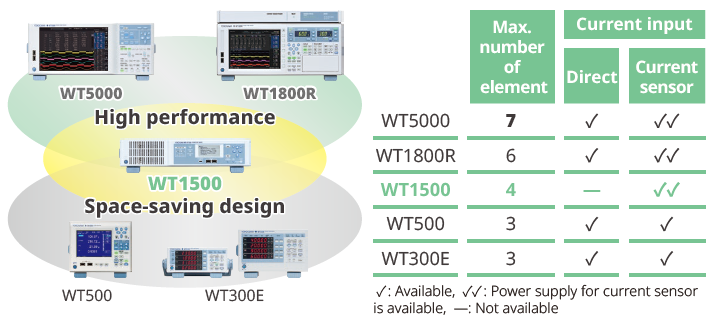

仅2U空间内集成4个功率通道和4个电机通道
4 Power + 4 Motor Channels in Just 2U

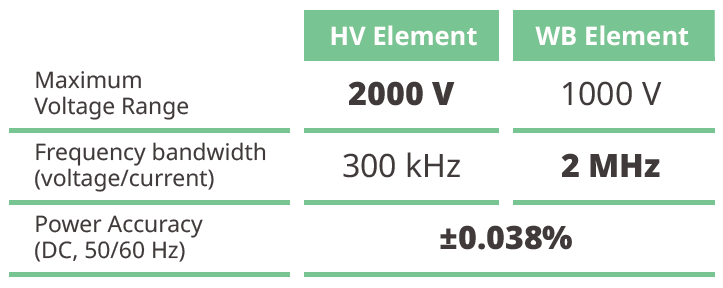

行业领先的精度、高电压与宽带宽
Class-Leading Accuracy, High Voltage & Wide Bandwidth

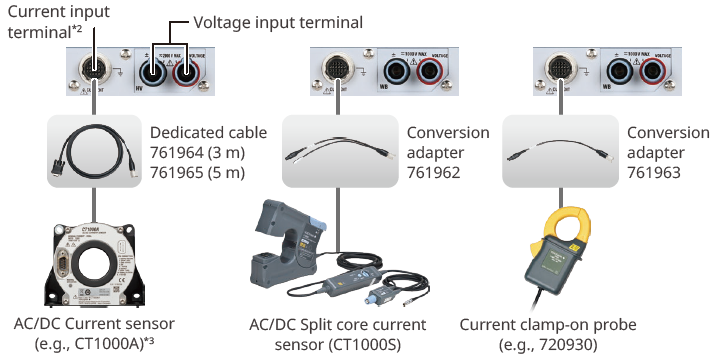

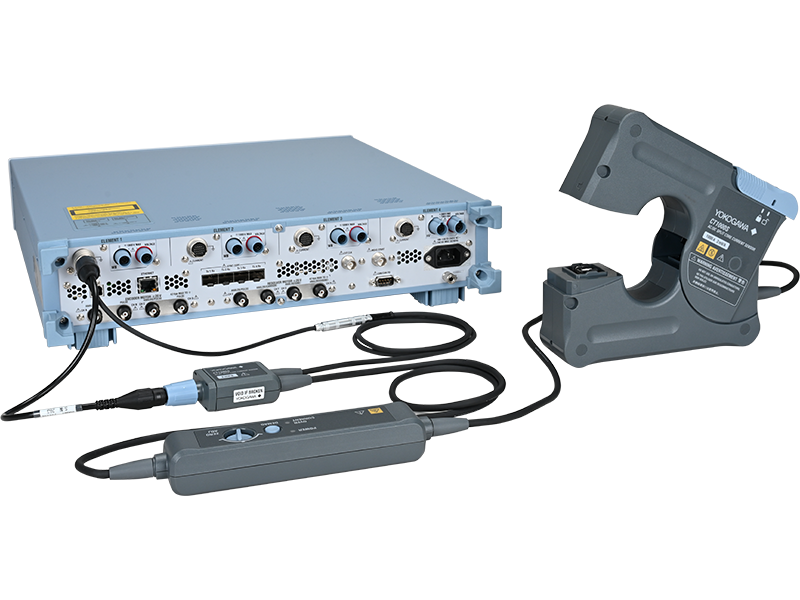

广泛的电流传感器兼容性
Broad Current Sensor Compatibility

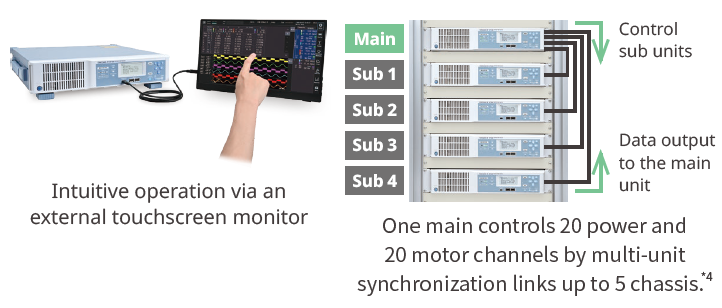

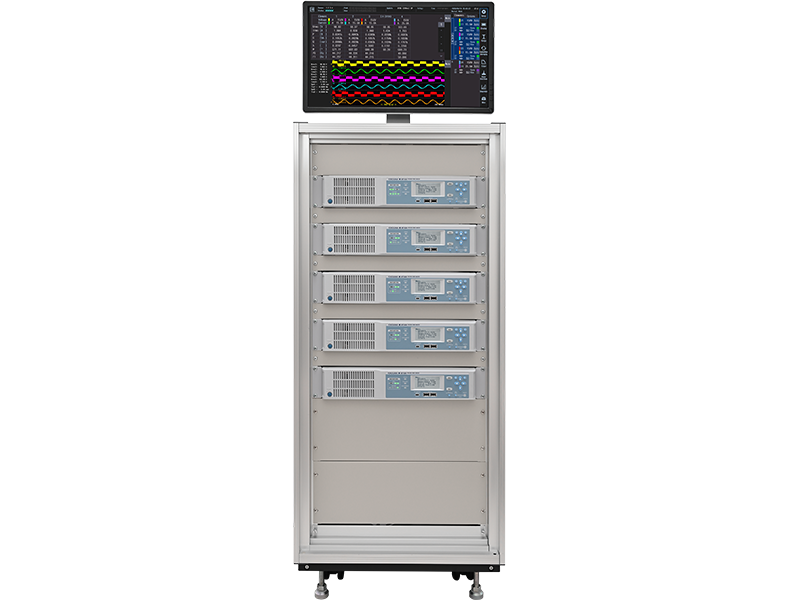

20路同步功率通道
*1: 总精度。电流传感器精度与功率精度相加。*2:电流测量需要使用电流传感器。电流传感器的精度会叠加到电流和功率的精度上。*3: 也可通过761966转换适配器搭配761954/55/56专用线缆进行连接。*4: 多单元同步功能需要/SY1选件支持。该选件将于近期推出，可通过即将发布的选件升级许可激活添加至已采购设备中。
20 Synchronized Power Channels

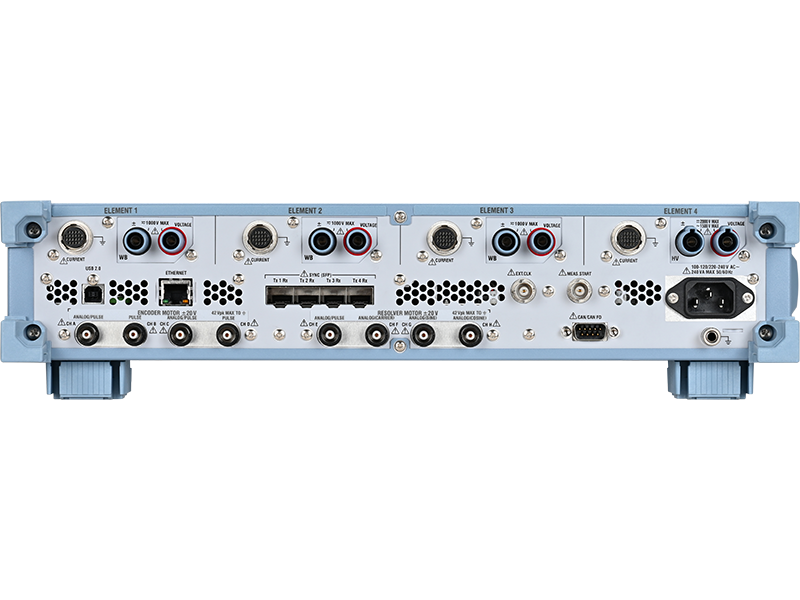

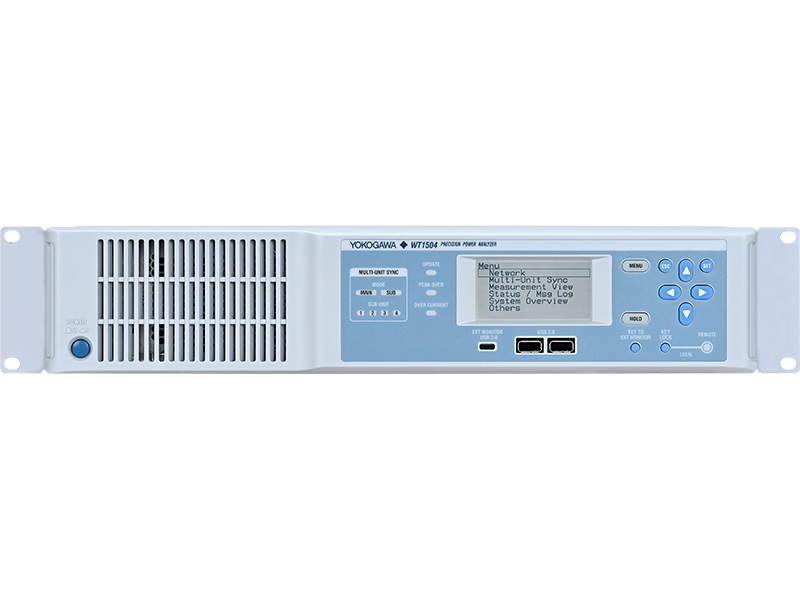

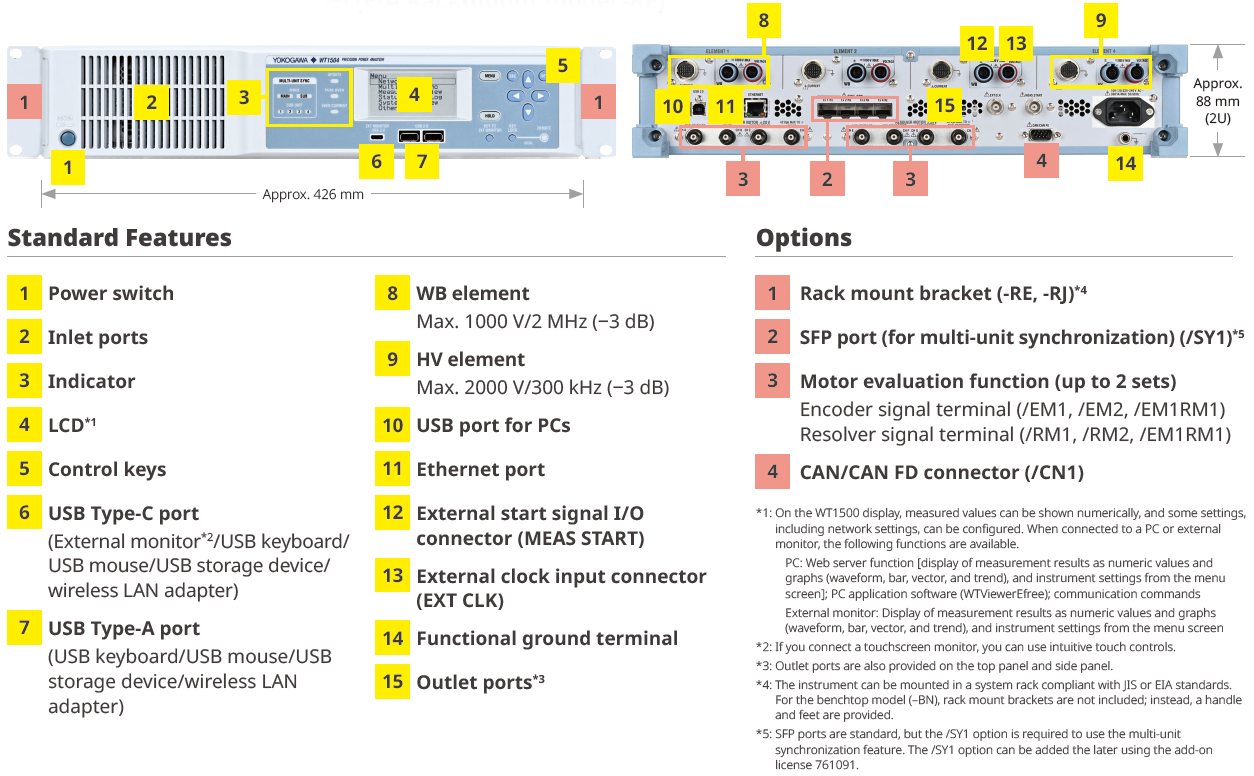

前面板/后面板（EIA机架安装型号 -RE）
Front Panel/Rear Panel (EIA Rackmount model -RE)
典型应用

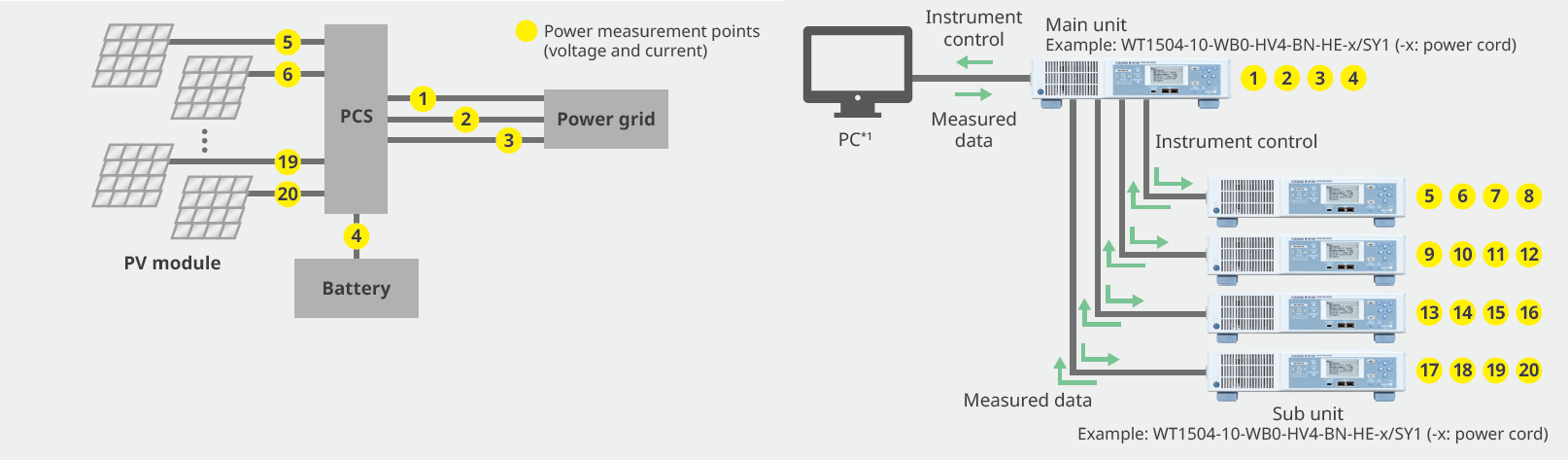

电力调节系统性能评估 (PCS)
• 功率测量精度可达±0.038% (DC, 50/60 Hz)*2
• 可直接测量最高2000VDC电压*3
• 20路同步功率通道，支持集中控制*4
研究背景与挑战 可再生能源系统正朝着更高工作电压(> 1500 V) 与多串架构方向发展，以提升能源利用效率并降低成本。上述发展趋势增加了测量节点的数量，同时对功率测量的精度提出了更高要求。WT1500解决方案
• *1：：本系统可提供通信指令、网络服务器及WTViewerEfree免费软件。
• *2：：以上为WT1500功率分析仪的精度指标，电流传感器的精度需在此基础上叠加计算。
• *3：：若测量电压超过1000 V，需使用高压测量单元、758932型高压安全端子适配器及兼容电缆。
• *4：：需要 /SY1 选项、720941 光纤收发模块和 720942 光纤跳线。
• *5：：需要一个WB单元。
• *6：：用户可以根据需求选择输入信号类型（编码器或旋变）以及待分析电机的数量（1至4台），可选参数如下：/EM1（支持最多2台电机输入分析）、/RM1（支持1台电机的旋变输入分析）、/EM2（支持最多4台电机输入分析）、/RM2（支持最多2台电机的旋变输入分析），或/EM1RM1（支持最多2台电机的编码器输入分析与1台电机的旋变输入分析）。
• *7：：需选择/CN1选项。在每个数据更新周期内，可输出常规测量数据或谐波测量数据。
Evaluation of Power Conditioning System (PCS)

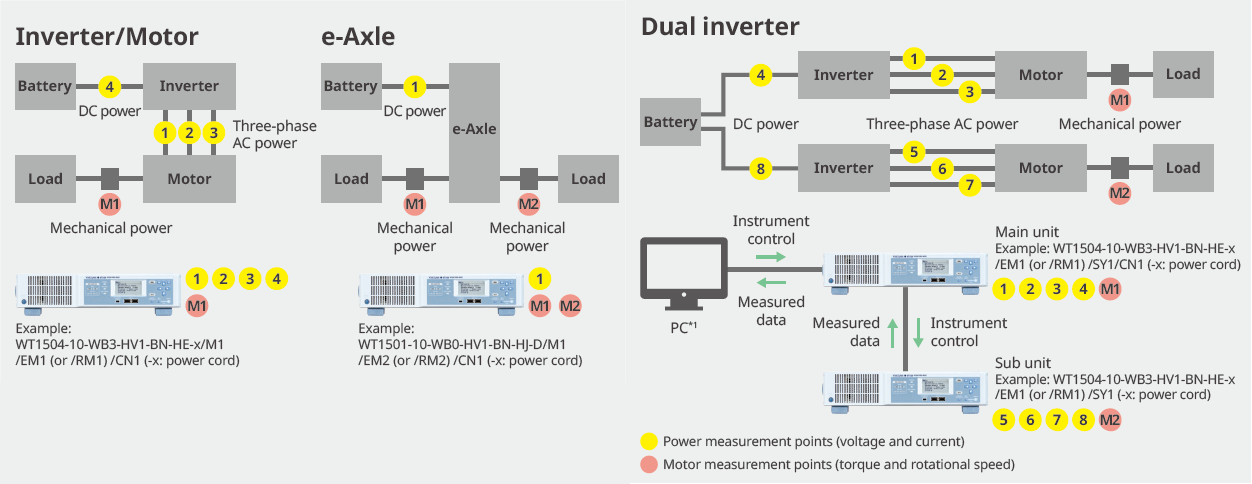

电动汽车动力总成效率评估
• 精度达±0.038%的高精度功率测量 (DC, 50/60 Hz) *2带宽性能最高可达2 MHz*5
• 灵活可扩展的通道配置可支持多逆变器与多电机测试，并能实现多单元间同步。*2
• 同时测量电气和机械信号，支持编码器和旋变输入*6
• 支持通过CAN/CAN-FD协议输出集成化数据，可实现与ECU及控制系统的无缝连接。*7
• 基于UDP通信的低延迟数据传输。
研发背景与挑战 电动汽车动力系统正朝着集成化电驱动桥与双逆变器架构方向发展，以实现效率提升、重量降低与系统设计简化。此类架构要求对多条功率路径上的直流信号、交流信号、转矩、转速等电信号与机械信号同时进行测量。随着测量点数量增加，同步高精度多通道采集，以及通过CAN、CAN-FD等接口实现与控制系统的无缝集成已成为必备要求。WT1500解决方案
• *1：：本系统可提供通信指令、网络服务器及WTViewerEfree免费软件。
• *2：：这是WT1500的精度，电流传感器的精度需要叠加在此精度上。
• *3：：若测量电压超过1000V，需使用高压输入单元、758932型高压安全终端适配器及适配电缆进行操作。
• *4：：需配置/SY1选项、720941型光收发模块以及720942型光纤缆线。
• *5：：需要一个WB单元。
• *6：：您可根据输入信号类型（编码器或旋变）及待分析的电机数量（1至4台）选择以下选件：/EM1（支持最多2台带编码器的电机分析）、/RM1（支持1台带旋转变压器的电机分析）、/EM2（支持最多4台带编码器的电机分析）、/RM2（支持最多2台带旋变的电机分析），或/EM1RM1（支持最多2台带编码器的电机分析及1台带旋变的电机分析）。
• *7：：需选择/CN1选项。系统可在每个数据更新周期输出常规测量数据或谐波测量数据。
Efficiency Evaluation of EV Powertrains
资源下载
详细指标请见 高精度功率测量仪 WT1500 详细指标页。
横河测试测量 · onetest 仪器资源库
横河测试测量 YOKOGAWA
高精度功率测量仪 WT1500 详细指标
高精度功率测量仪 WT1500（功率分析仪）关键指标汇总。数据整理自厂商官方产品页与手册资料。
产品简介
电动汽车技术与可再生能源的持续发展，正不断加速市场对基于高压设备的评估、测试及生产能力的需求。这类系统的目标电压可达数千伏特，因此在常规分析配置中需要使用专用高压分压器设备。而这类分压器可能引入测量误差，降低整体测量精度，同时还会增加布线与设备安装的复杂度。此外，传统的电机效率测量还需要在PC上对单独采集的功率信号与旋变信号进行同步处理。现有市场常见的功率分析仪型号无法满足储能系统（ESS）与功率转换系统（PCS）所需的电压输入范围要求，或是不支持旋变电机测试，或是体积过大，无法适配常规机架安装或桌面安装布局。横河测试测量专门推出WT1500功率分析仪填补这一市场空白，不但提供相应的性能与功能、无需为最高2000V的系统配置高压分压器，而且整体设计紧凑——19英寸宽、2U高。
详细指标
仅2U空间内集成4个功率通道和4个电机通道
行业领先的精度、高电压与宽带宽
广泛的电流传感器兼容性
20路同步功率通道
• *1: 总精度。电流传感器精度与功率精度相加。*2:电流测量需要使用电流传感器。电流传感器的精度会叠加到电流和功率的精度上。*3: 也可通过761966转换适配器搭配761954/55/56专用线缆进行连接。*4: 多单元同步功能需要/SY1选件支持。该选件将于近期推出，可通过即将发布的选件升级许可激活添加至已采购设备中。
前面板/后面板（EIA机架安装型号 -RE）
手册与资料
说明
以上指标摘自厂商官方产品页与公开手册，若与随机文件不一致，以随箱文件为准。
