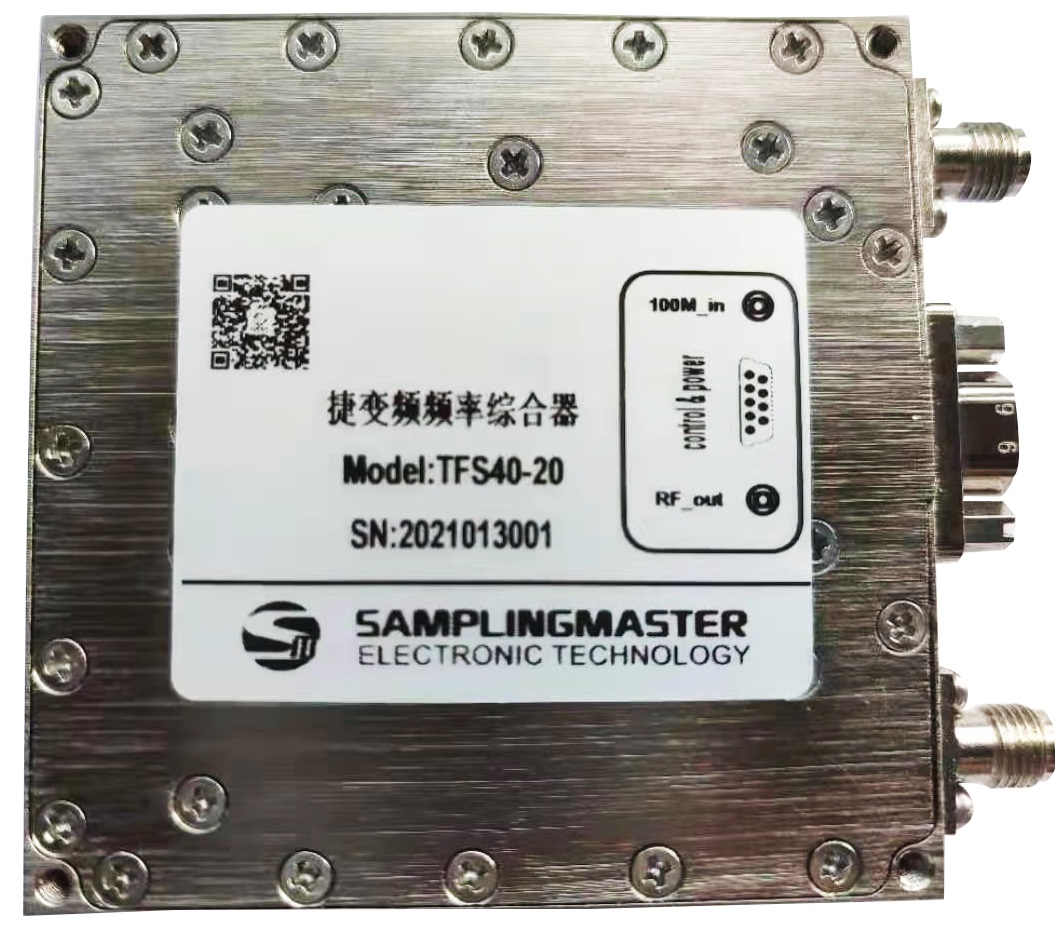

TFS40-20 1250MHz至20GHz捷变频本振源 10us跳频。捷变频频率综合器特点描述：1. 输出频率：1250MHz~10GHz / 2500MHz~20GHz；2. 跳频时间：10us；3. 小体积：65*65*13mm；4. 控制方式：SPI。跳频时间 ≤10us（不含通讯时间），适合快速跳频系统。
TFS30-15 200MHz至15GHz极低相位噪声频率综合器 0.1Hz步进。频率综合器是为了满足极低相位噪声要求而研发，其在输出频率10GHz的相位噪声可以达到-120dBc/Hz@1KHz，输出频率为200MHz到15GHz全带宽输出，步进为0.1Hz，可以非常完美的使用在各种射频系统中，提高其整个系统的性能。10GHz 相位噪声 -118dBc/Hz@1kHz，10kHz 达 -126dBc/Hz。
TFS22-15 200MHz至15GHz低相位噪声频率综合器 0.1mHz步进。低相位噪声频率综合器的频率范围 200MHz 到15GHz，频率的最小步进为 0.1mHz。TFS20-15 的外形只有80*60*13mm的情况下还能保证非常优秀的相位噪声，频率为 10GHz 的相位噪声为-112dBc/Hz@1kHz。亚毫赫兹级频率步进（0.1mHz），输出 200MHz 至 15GHz。
- «
- 1
- »
TFS21-22 50MHz至22.6GHz低相位噪声频率综合器 0.1Hz步进|西蒙电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西蒙电子 · 成都西蒙电子技术有限公司
TFS21-22 50MHz至22.6GHz低相位噪声频率综合器 0.1Hz步进
50MHz 至 22.6GHz · 步进 0.1Hz · 相噪 -107dBc/Hz@1kHz(10GHz) · 50×50×13mm
产品简介
TFS21-22 低相位噪声频率综合器频率范围覆盖 50MHz 至 22.6GHz，最小频率步进 0.1Hz。内部采用多环设计获得极优的相位噪声特性，10GHz 处相位噪声 -107dBc/Hz@1kHz；模块尺寸仅 50×50×13mm，可更好地集成到各种高性能射频系统。
核心参数
• 输出频率：50MHz 至 22600MHz
• 频率步进：0.1Hz
• 跳频时间：≤200us（选件 1：≤60us）
• 输出功率：4±5dBm
• 杂散 / 谐波：杂散 ≤-70dBc(TYP) / ≤-65dBc(MAX)；谐波 ≤-5dBc
• 相位噪声（10GHz）：-107dBc/Hz@1kHz；-116dBc/Hz@10kHz
• 输入参考：100MHz，输入功率 7±3dBm，输入阻抗 50Ω
• 供电与体积：+12±0.5V（最大 +15V），≤0.5A（TYP）；50×50×13mm，重量 ≤80g
产品特点
• 50MHz 至 22.6GHz 超宽带输出，频率步进 0.1Hz
• 多环设计，10GHz 相位噪声 -107dBc/Hz@1kHz
• 1/2 与 3/2 谐波 ≤-20dBc（11.3GHz至22.6GHz）
• 模块尺寸仅 50×50×13mm，重量 ≤80g
• 可选 60us 快速跳频版本（TFS21-22-60）
典型应用
• 超宽带本振
• 接收机测试
• 器件测试与测量
• 高集成射频系统
资源下载
• 详细指标请见 TFS21-22 详细指标页。
注：本页内容与指标整理自西蒙电子官方产品资料与官方技术手册；选配、可选功能以厂家最终配置为准。
西蒙电子 · onetest 仪器资源库
西蒙电子 · 成都西蒙电子技术有限公司
TFS21-22 50MHz至22.6GHz低相位噪声频率综合器 0.1Hz步进
详细指标
产品简介
TFS21-22 低相位噪声频率综合器频率范围覆盖 50MHz 至 22.6GHz，最小频率步进 0.1Hz。内部采用多环设计获得极优的相位噪声特性，10GHz 处相位噪声 -107dBc/Hz@1kHz；模块尺寸仅 50×50×13mm，可更好地集成到各种高性能射频系统。
详细指标
外部参考
• 输入频率：100MHz
• 输入功率：7±3dBm
• 频率稳定性 / 准确度：同步于外参考
• 相位噪声：≤-155dBc/Hz@1kHz
• 输入阻抗：50Ω
频率输出
• 输出频率：50MHz 至 22600MHz
• 频率步进：0.1Hz
• 跳频时间：≤200us（选件 1：≤60us）
• 杂散：≤-70dBc(TYP) / ≤-65dBc(MAX)
• 谐波：≤-5dBc；1/2 与 3/2 谐波 ≤-20dBc（11.3GHz至22.6GHz）
• 输出功率：4±5dBm
TFS21-22 相位噪声（dBc/Hz）
• 频偏100Hz：1GHz -105｜5GHz -91｜10GHz -85｜22.6GHz -79
• 频偏1kHz：1GHz -127｜5GHz -113｜10GHz -107｜22.6GHz -101
• 频偏10kHz：1GHz -135｜5GHz -122｜10GHz -116｜22.6GHz -110
• 频偏100kHz：1GHz -135｜5GHz -122｜10GHz -116｜22.6GHz -110
• 频偏1MHz：1GHz -135｜5GHz -122｜10GHz -116｜22.6GHz -110
• 实测（10GHz）：1kHz -110.61 dBc/Hz；10kHz -117.15 dBc/Hz；100kHz -119.77 dBc/Hz；1MHz -122.62 dBc/Hz
供电与运行环境
• 输入电压：+12±0.5V
• 最大电压：+15V
• 电流：≤0.5A（TYP）
• 工作温度：-40℃ 至 +70℃
• 储存温度：-55℃ 至 +85℃
• 尺寸 / 重量：50 × 50 × 13 mm，重量 ≤80g
连接器与管脚定义
• RF in / RF out：SMA-K（Φ0.38）
• 电源与数字接口：53261-0671-7P（1.25 间距，单排 7 针卧式插座）
• 管脚定义：1 +12V｜2 GND｜3 MOSI（SPI）｜4 LE（SPI）｜5 MISO（SPI）｜6 SCK（SPI）｜7 LD（锁定指示，锁定时 TTL 高电平）
• 型号变体：TFS21-22-200 跳频时间 200us；TFS21-22-60 跳频时间 60us
同系列型号主要技术指标（厂家官方数据）
• TFS10-06：输出频率 50MHz至6GHz，频率步进 10MHz，跳频时间 1ms，输出功率 3±3dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -92dBc/Hz@1kHz(6GHz)，体积 20×16×4mm
• TFS10-15：输出频率 200MHz至15GHz，频率步进 10MHz，跳频时间 ≤200us，输出功率 3±5dBm（200MHz至14GHz）/ -5±5dBm（14GHz至15GHz），杂散 ≤-65dBc，谐波 ≤-7dBc，相位噪声 -93dBc/Hz@1kHz(10GHz)，体积 20×16×4mm
• TFS14-15：输出频率 200MHz至15GHz，频率步进 1Hz，跳频时间 ≤500us，输出功率 1±6dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 38×38×10mm
• TFS20-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS20-146：输出频率 200MHz至14.6GHz，频率步进 0.1Hz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS22-15：输出频率 200MHz至15GHz，频率步进 0.1mHz，跳频时间 ≤200us，输出功率 0±4dBm，杂散 -70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -112dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• NFS21-19：输出频率 200MHz至19GHz，频率步进 100Hz，跳频时间 ≤500us，输出功率 0±5dBm，杂散 ≤-65dBc，谐波 ≤-5dBc，相位噪声 -102dBc/Hz@1kHz(10GHz)，体积 80×65×13mm
• TFS30-15：输出频率 200MHz至15GHz，频率步进 0.1Hz，跳频时间 ≤500us，输出功率 0±4dBm，杂散 ≤-75dBc(TYP)/-70dBc(MAX)，谐波 ≤-5dBc，相位噪声 -118dBc/Hz@1kHz(10GHz)，体积 120×120×23mm
• TFS40-20：输出频率 1250MHz至10GHz / 2500MHz至20GHz，频率步进 0.1Hz，跳频时间 ≤10us，输出功率 ≥5dBm，杂散 ≤-60dBc，谐波 ≤-5dBc，相位噪声 -85dBc/Hz@1kHz(10GHz)，体积 65×65×13mm
• HFS110：输出频率 100MHz至20GHz，频率步进 10kHz，跳频时间 ≤4us，输出功率 ≥11dBm，杂散 -65dBc(TYP)/-60dBc(MAX)，谐波 ≤-20dBc，相位噪声 -100dBc/Hz@1kHz(10GHz)，体积 100×100×16mm
• BFS110：输出频率 1250MHz至20GHz，频率步进 10kHz，跳频时间 ≤500ns，输出功率 ≥13dBm，杂散 -60dBc(TYP)/-55dBc(MAX)，谐波 ≤-7dBc，相位噪声 -110dBc/Hz@1kHz(10GHz)，体积 146×95×18mm
• LFS11：输出频率 200MHz至20GHz，频率步进 0.1Hz（200MHz至15GHz）/ 0.2Hz（15GHz至20GHz），跳频时间 ≤200us，输出功率 -40dBm至+10dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-20dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 标准PXI一槽 / 146.1×95×20mm
• TFS21-22：输出频率 50MHz至22.6GHz，频率步进 0.1Hz，跳频时间 ≤200us（选件1 ≤60us），输出功率 4±5dBm，杂散 ≤-70dBc(TYP)/-65dBc(MAX)，谐波 ≤-5dBc，相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 50×50×13mm
• LFS30：输出频率 1GHz至40GHz（其中任意一段），频率步进 0.1Hz（1GHz至15GHz）/ 0.2Hz（15GHz至30GHz）/ 0.4Hz（30GHz至40GHz），跳频时间 ≤200us（SPI通讯模式），输出功率 ≥13dBm，杂散 ≤-70/-65dBc（1至15GHz），谐波 ≤-30dBc（20至40GHz），相位噪声 -107dBc/Hz@1kHz(10GHz)，体积 ≤100×80×16.5mm
