PXIES01GPB/PXIED01GPB/PXIEQ01GPB 任意波发生器（AWG）
1/2/4 通道 · 128/64/32 子波 · DAC 1G SPS 16bit · 片上内存 4GB · 通道间同步 <50ps · PXIe 背板
产品简介
作为量子计算控制系统的核心单元，任意波发生器有三个硬件版本，分别对应 1 通道 128 子波、2 通道 64 子波和 4 通道 32 子波实时生成，采样率 1G SPS，16bit 并行 DAC 输出；具备指令系统，用户可以编程执行复杂的操作。
所有子波均可实时独立控制，频率、相位、振幅均可独立调节。具有触发输入输出接口，具有时钟输入和同步触发接口，可实现多个板卡的同步。板载 4GB 内存，PXIe 背板接口。
以 PXIED01GPB 为例，片上同时集成 2 路 1GSPS / 12bit ADC 输入与 2 路 1GSPS / 16bit DAC 输出，ADC 通道间同步优于 50ps，AWG 相位漂移优于 50ps，可直接构成「采集—算法—回放」的闭环量子比特控制链路。
核心参数
• 通道数：1 / 2 / 4
• 单通道子波数：128 / 64 / 32
• DAC 采样率：1G SPS
• DAC 采样位数：16bits
• DAC 输出频率范围：0 ～ 250MHz
• DAC 输出幅度：0 ～ 1V 峰峰值
• ADC 采样率（PXIED01GPB）：1GSPS
• ADC 采样位数（PXIED01GPB）：12bits
• ADC 模拟带宽（PXIED01GPB）：DC ～ 500MHz
• 通道间同步：优于 50ps
• AWG 相位漂移：优于 50ps
• 片上内存：4GB
• 数据输出接口：PXIe 背板
• 接头类型：SSMC
• 输出阻抗：50Ω
产品特点
• 多路 DAC 并行工作，1/2/4 通道对应 128/64/32 子波实时生成
• 实时计算生成波形，频率、相位、幅值可实时独立控制
• 多 IO 通道实现灵活操控，可编程指令系统支持复杂操作
• 具备触发输入输出接口与时钟输入／同步触发接口，多板卡可同步
• 板载 4GB 内存，PXIe 背板接口
典型应用
• 量子计算
• 快速反馈控制
• 仪器仪表
• 原子装载与原子重排
选件与型号
• PXIES01GPB（1 通道 / 128 子波）；PXIED01GPB（2 通道 / 64 子波）；PXIEQ01GPB（4 通道 / 32 子波）
规格参数
资源下载
• 详细指标请见 PXIES01GPB/PXIED01GPB/PXIEQ01GPB 任意波发生器（AWG） 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
PXIES01GPB/PXIED01GPB/PXIEQ01GPB 任意波发生器（AWG）
详细指标
产品简介
作为量子计算控制系统的核心单元，任意波发生器有三个硬件版本，分别对应 1 通道 128 子波、2 通道 64 子波和 4 通道 32 子波实时生成，采样率 1G SPS，16bit 并行 DAC 输出；具备指令系统，用户可以编程执行复杂的操作。
详细指标

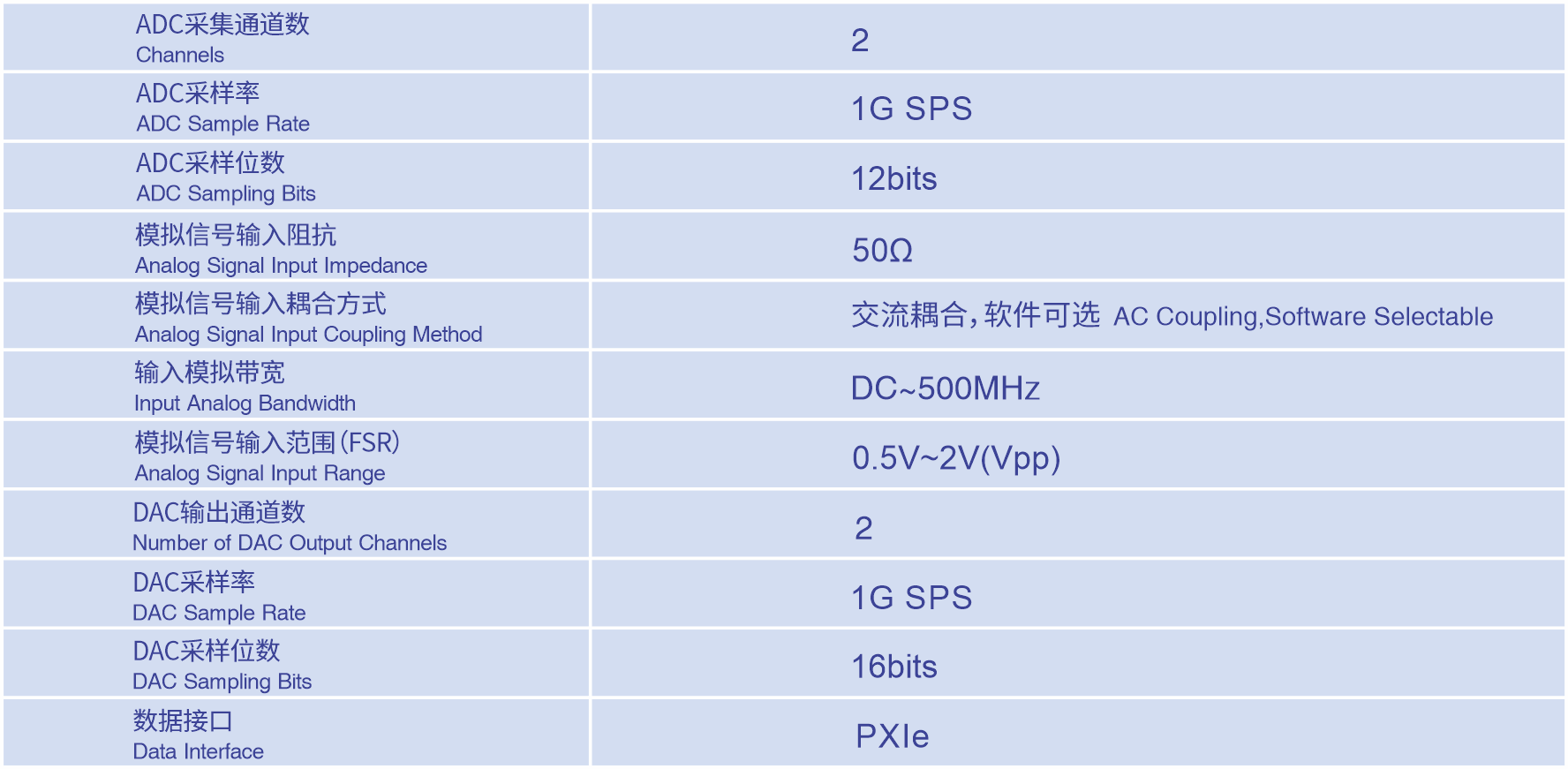

ADC 输入信号规格（以 PXIED01GPB 为例）
• 通道数：2
• ADC 采样率：1GSPS
• ADC 采样位数：12bits
• 接头类型：SSMC
• 输入阻抗：50Ω
• 输入耦合方式：交流耦合
• 模拟信号输入范围（FSR）：0.5V ～ 2V 峰峰值
• 输入通道模拟带宽：DC ～ 500MHz
• 通道间同步：＜50ps
DAC 输出信号规格
• 通道数：2
• DAC 采样率：1GSPS
• DAC 位数：16bits
• 接头类型：SSMC
• 输出阻抗：50Ω
• 输出幅度：0 ～ 1V 峰峰值
• 输出耦合方式：直流耦合
• 输出频率范围：0 ～ 250MHz
• AWG 相位漂移：＜50ps
子波生成能力
• 1 通道版本（PXIES01GPB）：单通道 128 子波实时生成
• 2 通道版本（PXIED01GPB）：单通道 64 子波实时生成
• 4 通道版本（PXIEQ01GPB）：单通道 32 子波实时生成
• 子波控制：频率、相位、幅值独立并行调整
• 片上内存：4GB
• 数据接口：PXIe 背板
• 时钟与触发：具备触发输入输出接口与时钟输入／同步触发接口，支持多板卡同步
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
