BZMW10GCP 双路微波发生器
输出 6～12GHz · 输出功率 9dBm · 2 路输出 · IF 输入 0～200MHz · ADF4368 锁相频率合成 · 内部/外部 10MHz 参考
产品简介
本产品是一款双路可调微波信号源模块，采用 ADF4368 锁相频率合成器产生 6–12 GHz 本振信号，并通过 HMC553ALC3B 实现与 0–200 MHz 中频信号的混频输出，最终在 RF 端得到频率可调的微波信号。
系统由 STM32 单片机进行控制，支持内部或外部参考时钟选择，并通过串口与上位机通信，实现频率配置与工作状态管理。该模块结构紧凑、频率覆盖范围宽、控制灵活，可用于微波通信实验、射频系统开发、频率变换验证及相关科研应用。
核心参数
• 输出频率：6 ～ 12GHz
• 输出功率：9dBm
• 输出通道：2
• 内部时钟频率：10MHz
• 输出阻抗 / 耦合：50Ω / 交流耦合
• IF 输入通道数：2
• IF 输入频率范围：0 ～ 200MHz
• IF 输入阻抗 / 耦合：50Ω / 直流耦合
• IF 输入信号峰峰值：0 ～ 1V
• 同步时钟输入：1 路，SMA，50Ω，交流耦合，1 ～ 2V，10MHz（可定制）
• 接头类型：SMA
• 供电：12V 直流电源
• 控制方式：STM32 单片机，串口与上位机通信
产品特点
• 双路输出，输出频率 6 ～ 12GHz，输出功率 9dBm
• ADF4368 锁相频率合成器 + HMC553ALC3B 混频，IF 输入 0 ～ 200MHz
• STM32 单片机控制，串口与上位机通信
• 内部或外部 10MHz 参考时钟可选
• 模块结构紧凑、频率覆盖宽、控制灵活
典型应用
• 仪器仪表
• 测量测控
• 微波通信实验
• 射频系统开发
• 频率变换验证

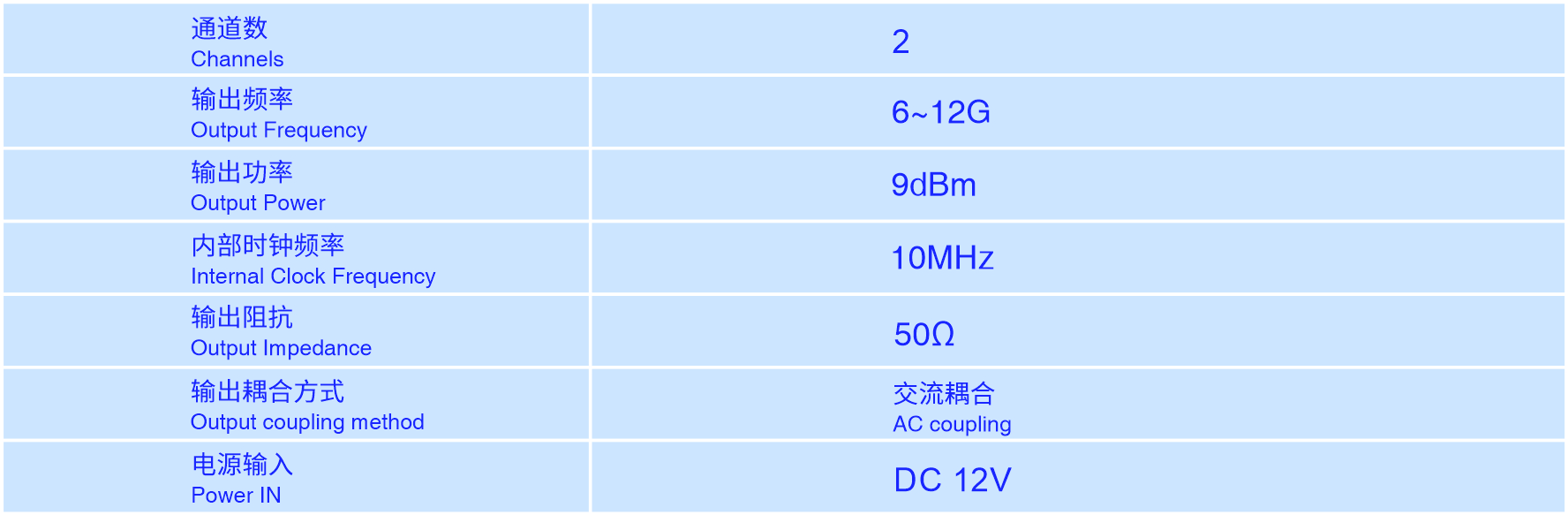

规格参数
资源下载
• 详细指标请见 BZMW10GCP 双路微波发生器 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
BZMW10GCP 双路微波发生器
详细指标
产品简介
本产品是一款双路可调微波信号源模块，采用 ADF4368 锁相频率合成器产生 6–12 GHz 本振信号，并通过 HMC553ALC3B 实现与 0–200 MHz 中频信号的混频输出，最终在 RF 端得到频率可调的微波信号。
详细指标
ADF4368 输出规格
• 输出频率：6 ～ 12GHz
• 输出功率：9dBm
• 输出通道：2 个
• 内部时钟频率：10MHz
• 输出阻抗：50Ω
• 输出耦合方式：交流耦合
输入 IF 信号规格
• 通道数：2
• 接头类型：SMA
• 输入频率范围：0 ～ 200MHz
• 输入阻抗：50Ω
• 输入耦合方式：直流耦合
• 输入信号峰峰值：0 ～ 1V
同步时钟输入信号规格
• 通道数：1
• 接头类型：SMA
• 输入阻抗：50Ω
• 输入耦合方式：交流耦合
• 输入电压范围：1 ～ 2V
• 输入时钟信号频率：10MHz（可定制）
电源输入
• 供电：12V 直流电源
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
