PGO1NS7A 8通道同步窄脉冲发生器
8 通道同步 · 10 路脉冲输出 · 上升/下降沿 <500ps · 脉冲抖动 <100ps · 同步性 <1ns · 脉宽 1ns～102400ns
产品简介
8 通道同步窄脉冲发生器输出 10 个脉冲信号（第 9、10 路为第 8 路的复制，可作为同步信号使用），输出脉冲上升沿与下降沿均小于 500ps，脉冲抖动小于 100ps，脉冲同步性优于 1ns。
脉冲电压幅度 5V（可手动调整，范围 2V～5.3V），脉冲宽度 1ns～102400ns（直流耦合）或 1ns～30ns（交流耦合），输出阻抗 50 欧姆，耦合方式可选直流或交流。输入触发 3 通道，输入阻抗 50Ω，触发阈值 +5V，输入信号 3dB 带宽 500MHz。
核心参数
• 输出脉冲信号数量：10 个（第 9、10 路为第 8 路复制，可作同步信号）
• 输出脉冲上升沿：＜500ps
• 输出脉冲下降沿：＜500ps
• 脉冲电压幅度：5V（可手动调整，范围 2V ～ 5.3V）
• 脉冲抖动：＜100ps
• 脉冲宽度：1ns ～ 102400ns（直流耦合）；1ns ～ 30ns（交流耦合）
• 脉冲同步性：＜1ns
• 输出阻抗：50 欧姆
• 输出耦合方式：直流耦合或交流耦合（客户指定）
• 接头类型：SMA
• 信号类型：单端
• 输入触发通道数：3
• 触发阈值：+5V
• 输入信号 3dB 带宽：500MHz
• 供电：220V 交流输入；内部电路板 12V 直流
产品特点
• 8 通道精准同步输出，脉冲同步性优于 1ns
• 上升沿／下降沿均小于 500ps，脉冲抖动小于 100ps
• 脉冲宽度 1ns ～ 102400ns 宽范围可调
• 脉冲电压幅度 2V ～ 5.3V 可手动调整
• 10 路脉冲输出，第 9、10 路可作同步信号
• 3 路外部触发输入，触发阈值 +5V
典型应用
• 光纤传感
• 仪器仪表
• 测量测控
• 量子计算
• 激光雷达测试

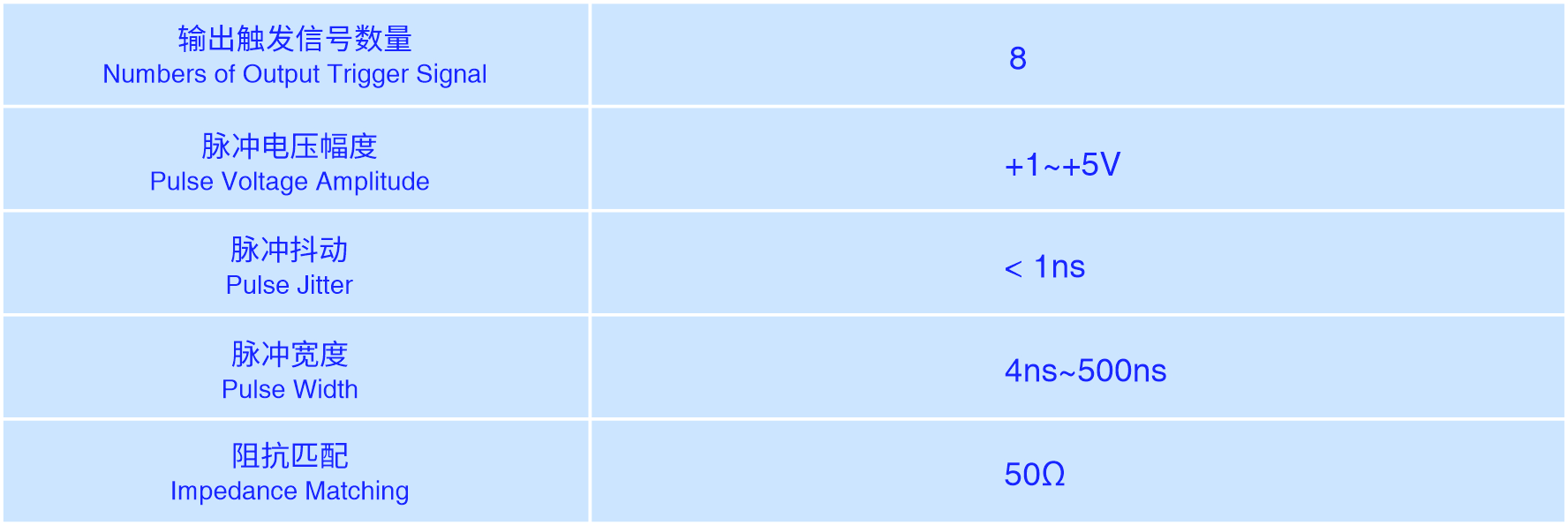

规格参数
资源下载
• 详细指标请见 PGO1NS7A 8通道同步窄脉冲发生器 详细指标页。
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
标彰电子 · onetest 仪器资源库
标彰电子 · 杭州标彰电子科技有限公司
PGO1NS7A 8通道同步窄脉冲发生器
详细指标
产品简介
8 通道同步窄脉冲发生器输出 10 个脉冲信号（第 9、10 路为第 8 路的复制，可作为同步信号使用），输出脉冲上升沿与下降沿均小于 500ps，脉冲抖动小于 100ps，脉冲同步性优于 1ns。
详细指标
输出脉冲信号规格
• 接头类型：SMA
• 信号类型：单端
• 输出脉冲信号数量：10 个
• 输出脉冲上升沿：＜500ps
• 输出脉冲下降沿：＜500ps
• 脉冲电压幅度：5V（可手动调整，范围 2V ～ 5.3V）
• 脉冲抖动：＜100ps
• 脉冲宽度：1ns ～ 102400ns（直流耦合）；1ns ～ 30ns（交流耦合）
• 脉冲同步性：＜1ns
• 输出阻抗：50 欧姆
• 输出耦合方式：直流耦合或者交流耦合（客户指定）
• 说明：第 9、10 输出脉冲信号是第 8 输出脉冲信号的复制，可作为其同步信号
输入触发信号规格
• 通道数：3
• 接头类型：SMA
• 输入阻抗：50Ω
• 输入耦合方式：交流耦合
• 输入电压范围：≥10V
• 触发阈值：+5V
• 输入信号 3dB 带宽：500MHz
电源输入
• 外部电源：220V 交流电
• 内部电路板：12V 直流
• 电源输入接口：12V 输入、24V 输入（24V 预留不用）
资源下载
注：本页内容与指标整理自标彰电子官方产品资料与手册；选配、可选功能以厂家最终配置为准。
