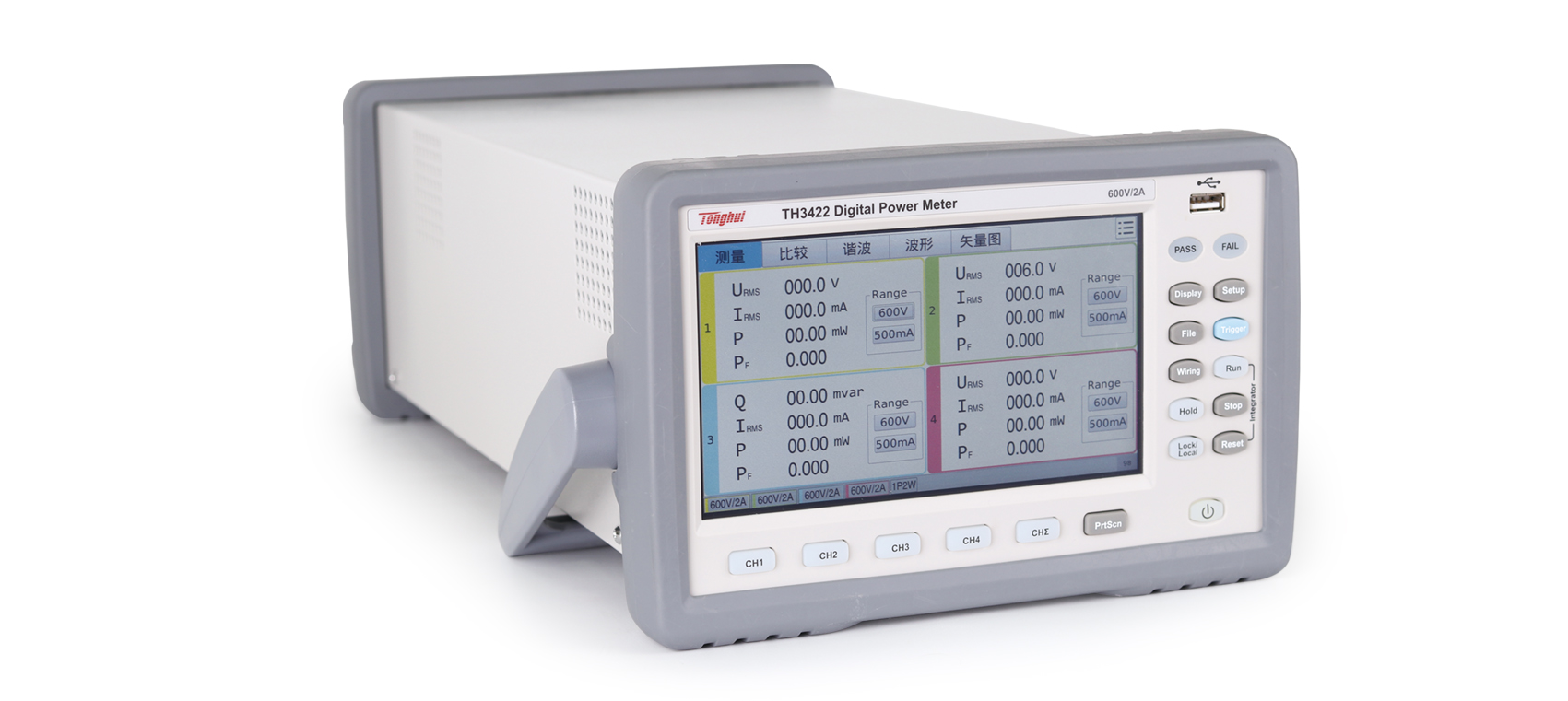

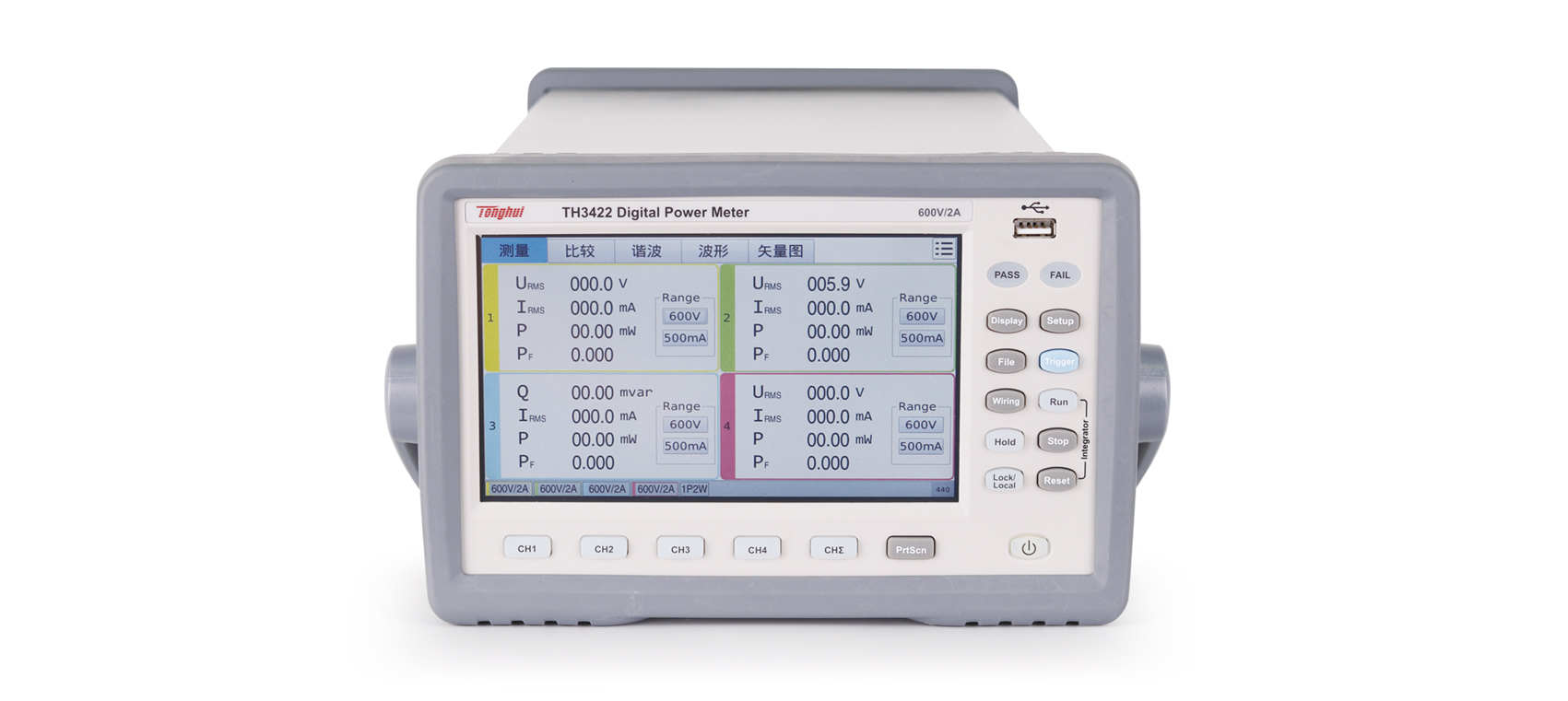

TH3422 多通道数字功率计
通道数 4 · 显示器 7 寸 (800*480) 彩色 TFT 电阻触摸屏 · 精度 0.15% 读数 +0.2% 量程 +1 个字
产品简介
TH3411/TH3421/TH3422是采用专业的锁相环倍频同步技术，多通道同步源信号可选，搭载嵌入式操作系统，使得人机交互接口较为灵活稳定，其（0.15%读数+0.2%量程+1字）的基本精度、常规测试7次的测试速度、DC/45Hz-420Hz的频率范围可以满足市场上大部分电力系统的测量要求，标配谐波分析功能，对于工频信号最大可测试50次谐波成分。
核心参数
• 通道数：4
• 显示器：7 寸 (800*480) 彩色 TFT 电阻触摸屏
• 基本特征 / 微电流：√
• 显示方式 / 数据：√
• 显示方式 / 积分数据：√
• 显示方式 / 波形图：√
• 显示方式 / 矢量分析：√
• 显示方式 / 柱状图：√
• 电压 / 精度：0.15% 读数 +0.2% 量程 +1 个字
功能与特点
支持丰富的对外接口，对于RS232/RS485串口通信，提供了标准的SCPI指令解析和ModBus指令解析协议可选，极大的丰富了自动化系统的编程需求。
提供的比较输出功能，为各种源和负载设备的设计、检验、质量控制和生产测试提供了强有力的工具。
简洁的波形显示以及矢量图显示，可以有效的辅助分析输入信号的特点及异常。
测试数据的U盘记录，方便统计分析测试结果。

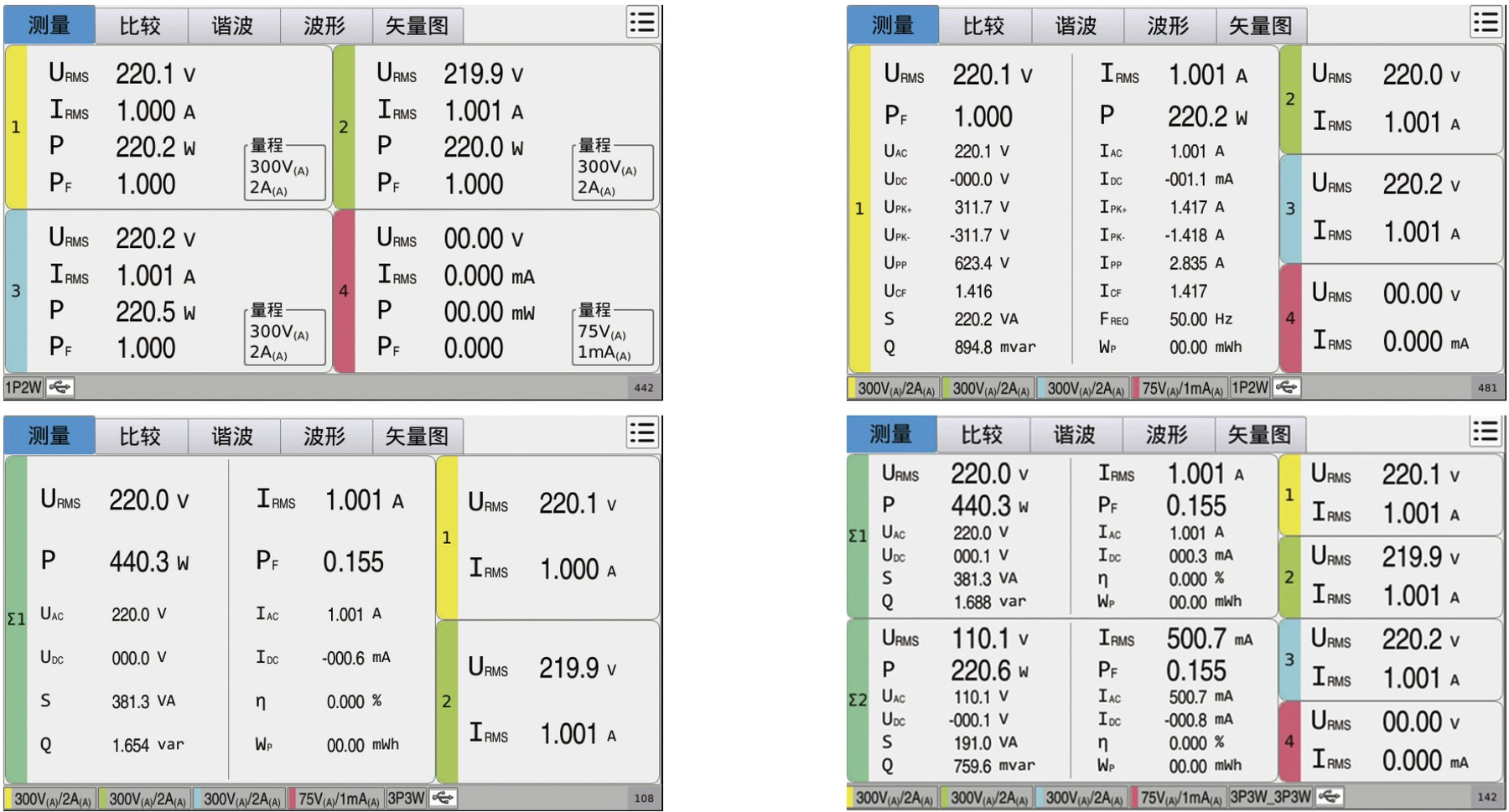

A. 多通道测试自由显示
图：A. 多通道测试自由显示
B. 主测试页面的测试参数灵活可变
双击对应显示区域即可弹出设置菜单。
图：双击对应显示区域即可弹出设置菜单

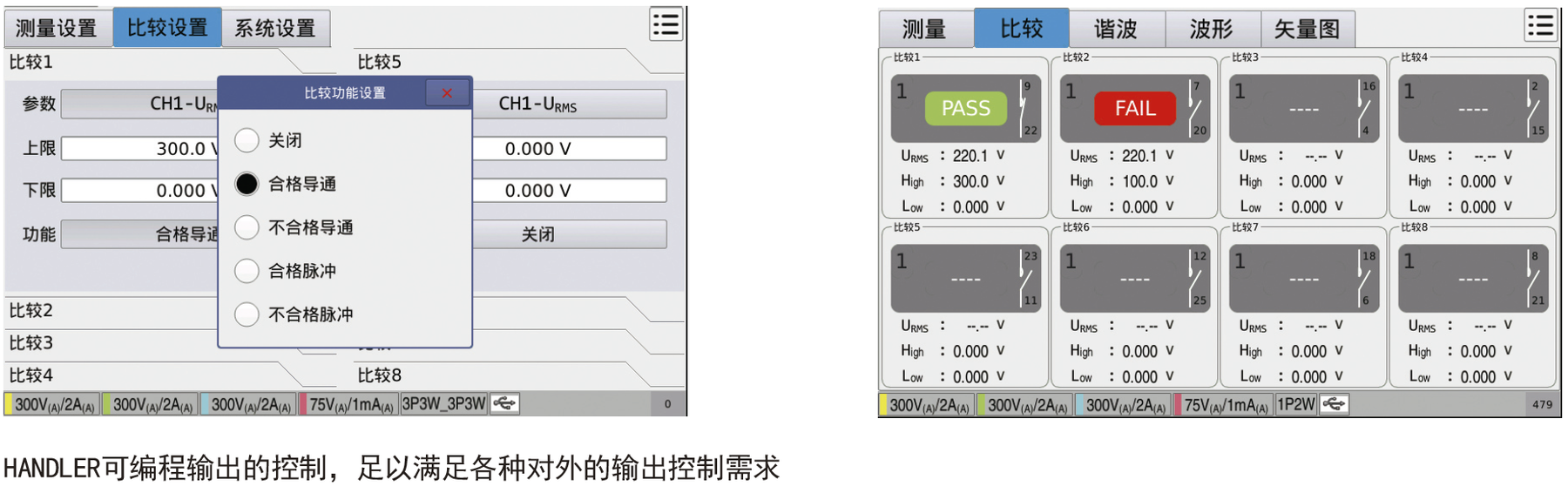

C. 比较功能
8个比较通道的比较输出，且输出方式可编程；
简单直观的比较显示，使得比较结果一目了然，同时显示当前对应的输出接口的继电器开关状态；
每个比较通道的比较参数可任意设置。
图：每个比较通道的比较参数可任意设置

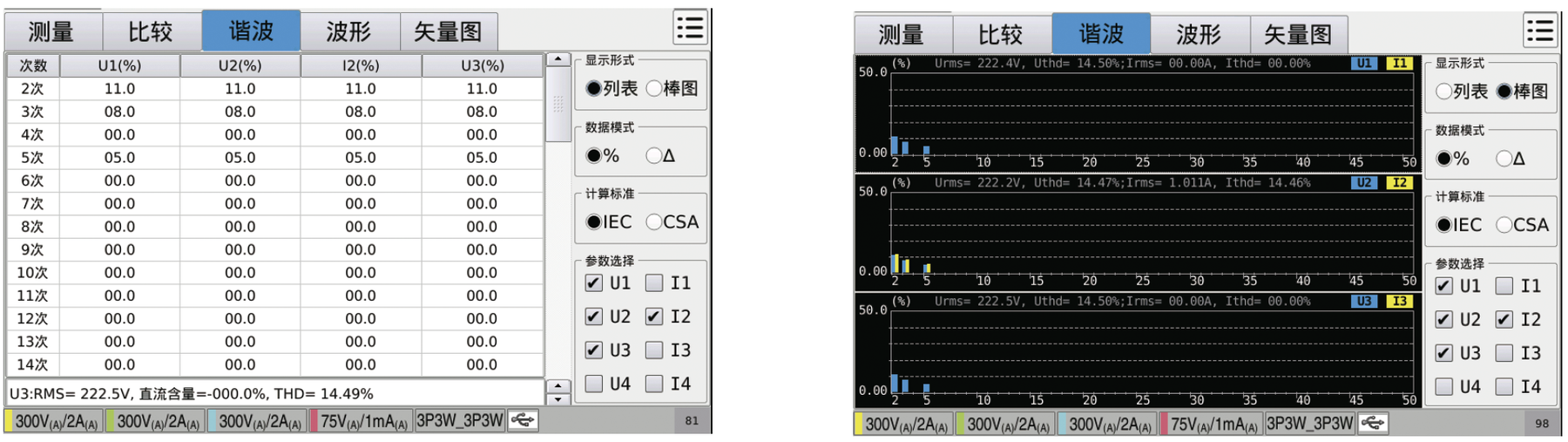

D. 谐波分析
分析参数可控，提供列表显示及棒图显示方式。
图：分析参数可控，提供列表显示及棒图显示方式
E. 波形显示
提供基本的输入信号的波形显示功能以及积分功率的波形显示。
图：提供基本的输入信号的波形显示功能以及积分功率的波形显示
F. 矢量显示
提供输入信号的矢量图显示，可以直观的反应输入信号的对称关系及相位偏移大小相关信息。
图：提供输入信号的矢量图显示，可以直观的反应输入信号的对称关系及相位偏移大小相关信息

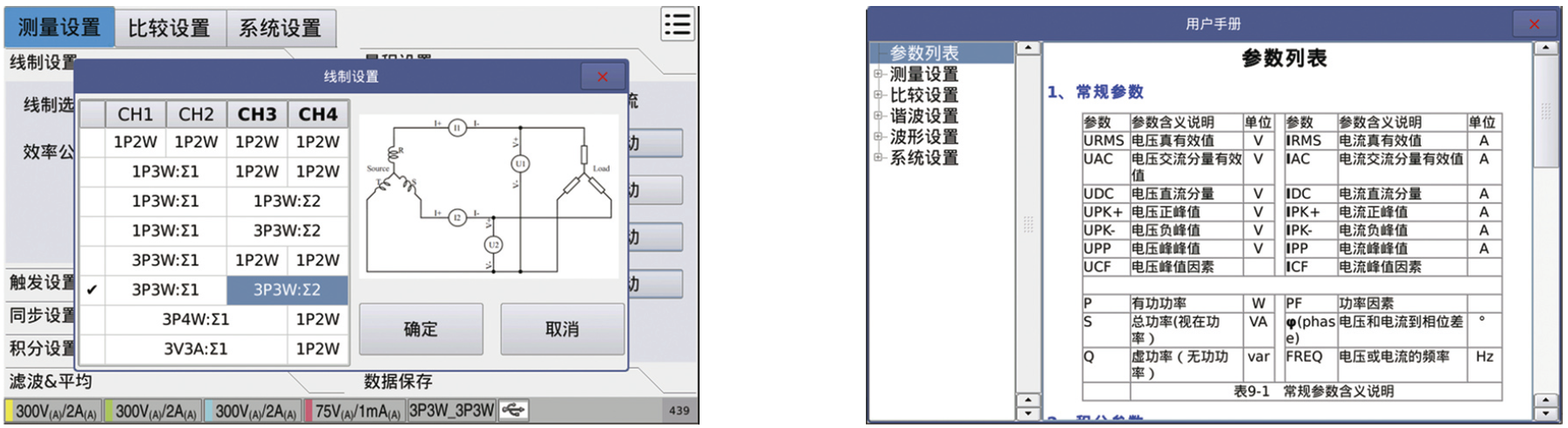

G. 帮助系统
较为丰富的帮助系统能够很好的帮助用户熟悉这台机器。
如在选择线制组合的时候，有线制对应的原理接线图，可以直接对着接线即可，免去接线困扰；
图：如在选择线制组合的时候，有线制对应的原理接线图，可以直接对着接线即可，免去接线困扰
仪器嵌入的帮助系统，在操作需要的时候长按需要帮助的按钮控件即可弹出指定章节的帮助信息，也可在系统设置的工具栏下直接打开，根据目录索引自由浏览。

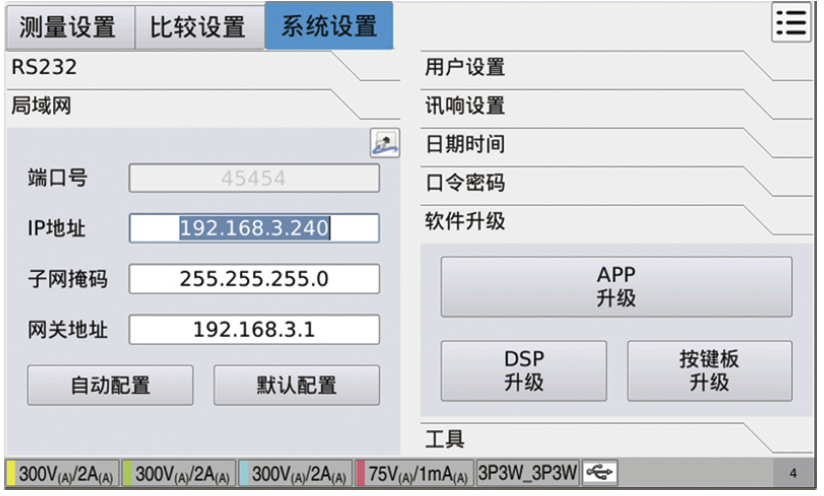

H. 软件升级
提供灵活的软件升级控制，使得软件的后期维护变得稳定可靠。
图：提供灵活的软件升级控制，使得软件的后期维护变得稳定可靠
典型应用
• 电机、变压器
• 电子生产设计
• 航空航天军工
• 网络通讯
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH3422 多通道数字功率计 详细指标页
onetest仪器资源库 · 同惠电子 TH3422 多通道数字功率计
同惠电子 · 常州同惠电子股份有限公司
TH3422 多通道数字功率计 · 详细指标
通道数 4 · 显示器 7 寸 (800*480) 彩色 TFT 电阻触摸屏 · 精度 0.15% 读数 +0.2% 量程 +1 个字
产品简介
TH3411/TH3421/TH3422是采用专业的锁相环倍频同步技术，多通道同步源信号可选，搭载嵌入式操作系统，使得人机交互接口较为灵活稳定，其（0.15%读数+0.2%量程+1字）的基本精度、常规测试7次的测试速度、DC/45Hz-420Hz的频率范围可以满足市场上大部分电力系统的测量要求，标配谐波分析功能，对于工频信号最大可测试50次谐波成分。
支持丰富的对外接口，对于RS232/RS485串口通信，提供了标准的SCPI指令解析和ModBus指令解析协议可选，极大的丰富了自动化系统的编程需求。
本页按官方规格资料分组收录 TH3422 多通道数字功率计 的全部关键技术指标；产品定位、特性与应用场景请见 TH3422 产品介绍页。
技术指标
频率与时钟
• 频率 / 范围：基频范围： DC/45Hz-420Hz ，带宽： 21kHz ，滤波器 5kHz
• 频率 / 最小分辨率：0.01Hz
测量范围与精度
• 电压 / 精度：0.15% 读数 +0.2% 量程 +1 个字
• 电压 / 分辨率：0.01V
• 电流 / 分辨率：0.001mA
• 电压 / 量程：5V-75V/150V/300V/600V
• 电压 / 分辨率：0.01V
• 电流 / 量程：1mA/3mA/10mA/40mA
• 电流 / 量程：150mA/500mA/2A
• 电流 / 最小分辨率：1 μA
• 功率 / 范围：0.5mW-1.2kW
• 功率 / 最小分辨率：0.001mW
输出与驱动
• 基本特征 / 微电流：√
• 电流 / DC ， 45-75Hz：±（0.15% 读数 +0.2% 量程 +1 字）
• 电流 / 75-420Hz：±（0.3% 读数 +0.2% 量程 +1 字）
• 电压 / 输入阻抗：3MΩ
• 电压 / 允许最大输入：1000V （1S）
• 电压 / 允许最大输入：700V （连续）
• 电压 / 最大显示：量程 *110%
• 电流 / 输入阻抗：2 Ω
• 电流 / 输入阻抗：40mΩ
• 电流 / 允许最大输入：4A （1S）
• 电流 / 允许最大输入：3A （连续）
• 电流 / 最大显示：量程 *110%
通用规格
• 显示器：7 寸 (800*480) 彩色 TFT 电阻触摸屏
• 显示方式 / 数据：√
• 显示方式 / 积分数据：√
• 显示方式 / 波形图：√
• 显示方式 / 矢量分析：√
• 显示方式 / 柱状图：√
其他参数
• 通道数：4
• 接线方式：一相两线 (1P2W) 一相三线 (1P3W) 三相三线 (3P3W) 三相四线 (3P4W) 三电压三电流 (3V3A)
• 基本特征 / AC：√
• 基本特征 / DC：√
• 基本特征 / 精密型：√
• 基本特征 / 谐波分析：√
• 基本特征 / 电能测试：√
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
