玖锦 JIUJIN · 成都玖锦科技有限公司

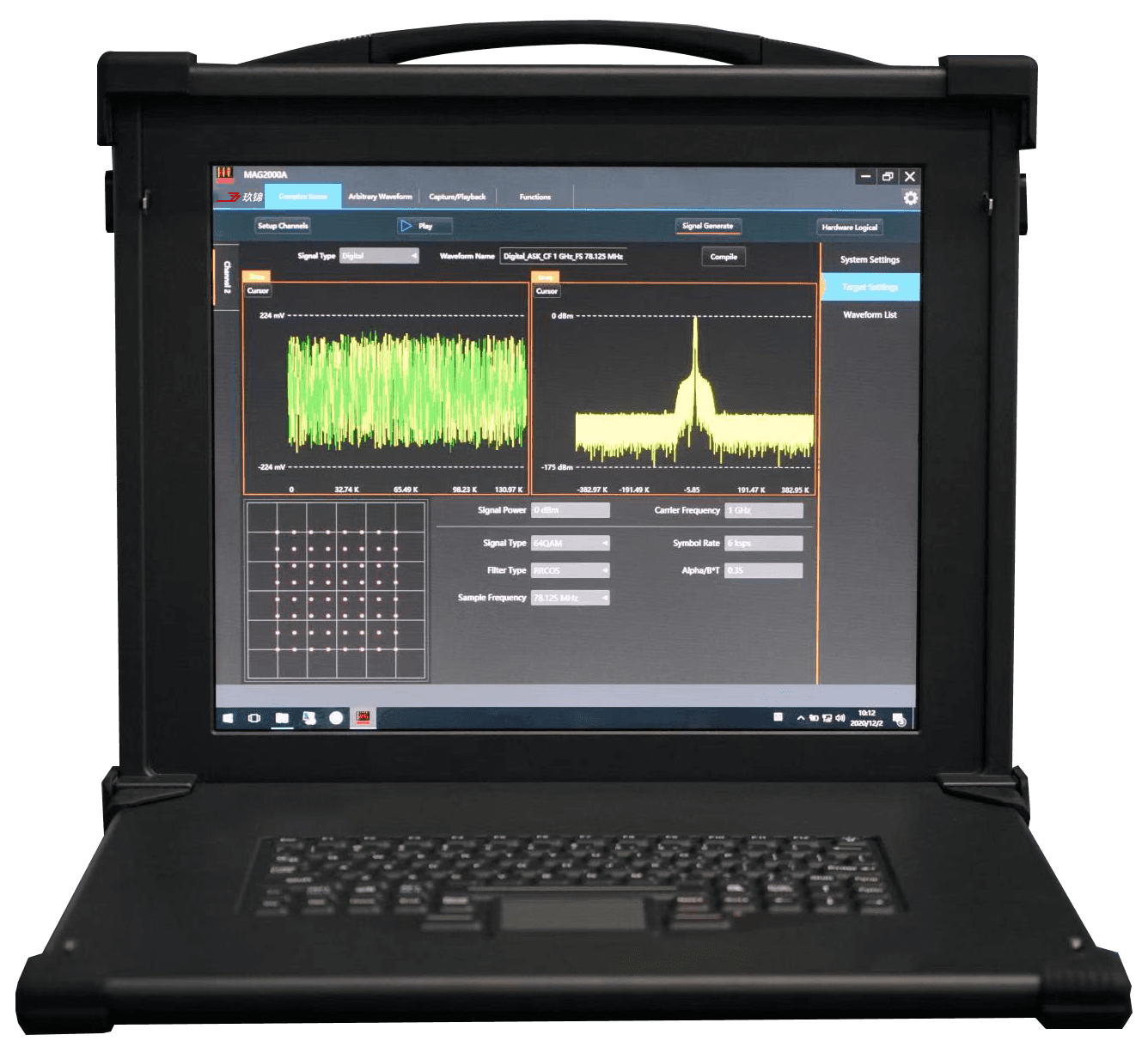

AWG2000A任意波形发生器
DC 至 4.8 GHz · 5 GSa/s 采样 · 4 G 样点存储（800 ms @ 5 GSa/s）· VPX 模块化
产品简介
AWG2000A任意波形发生器 是成都玖锦科技有限公司的任意波形发生器，频率覆盖 DC至4.8 GHz。 采用VPX模块化设计，便于升级维护；结合DAC通道调理技术、通道同步技术和通道校准技术，采用变频和采样钟内插技术实现宽广的频率覆盖。
支持多信号产生模式，支持用户自定义波形，支持多信号独立导入。设备提供 3 类测量与分析能力：高保真信号模拟器应用、目标定位和航迹解析、构建模拟。
官方定位：作为玖锦的任意波形发生器产品，AWG2000A 以 DC至4.8 GHz 的频率覆盖与 高保真信号模拟器应用、目标定位和航迹解析、构建模拟 等测量能力面向雷达、电子对抗、量子等应用场景。
核心参数
• 频率覆盖：DC至4.8 GHz
• 采用VPX模块化设计，便于升级维护
• 结合DAC通道调理技术、通道同步技术和通道校准技术，采用变频和采样钟内插技术实现宽广的频率覆盖
• 频率覆盖：为生成复杂的RF信号提供完整的解决方案，可直接生成高达4.8 GHz的信号，无需外部变频器
• 生成高精度RF信号，无杂散动态范围性能优于-68 dBc
• 产生信号带宽无损的长时复杂信号，最高可达4 G样点的波形存储深度，支持以5 GSa/s采样率播放长达800 ms的数据
• 多机箱同步，实现多通道高速AWG2000A任意波形发生器系统
• 支持多信号产生模式，支持用户自定义波形，支持多信号独立导入
• 支持各信号延时、相位、幅度、频率在线配置
• 自带操作系统和显示屏，可以直接从AWG2000A界面上迅速选择、生成、播放波形
• 从信号仿真到真实测试环境的平滑过渡，支持MATLAB等第三方工具导入波形
主要功能

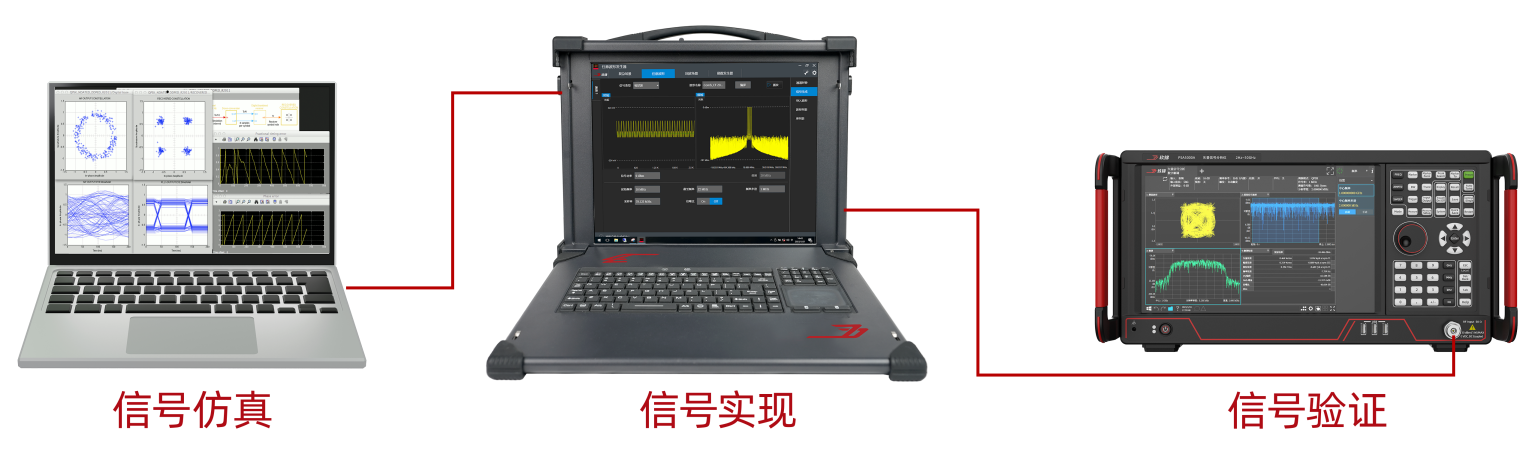

高保真信号模拟器应用
AWG2000A任意波形发生器软件集成丰富的多制式信号库，用户可便捷地生成所需信号波形文件，而无需额外的波形生成软件辅助。同时，用户也可使用第三方仿真软件生成自定义波形，再通过波形导入界面轻松导入播放，实现仿真模拟到真实还原的转换。AWG2000A可作为接收机性能测试的激励源，提供高质量信号输入。 此外，AWG2000A还可用作教学演训设备，训练学员认识不同制式信号的时序波形及频谱形状，同时训练学员熟练使用测试测量设备。

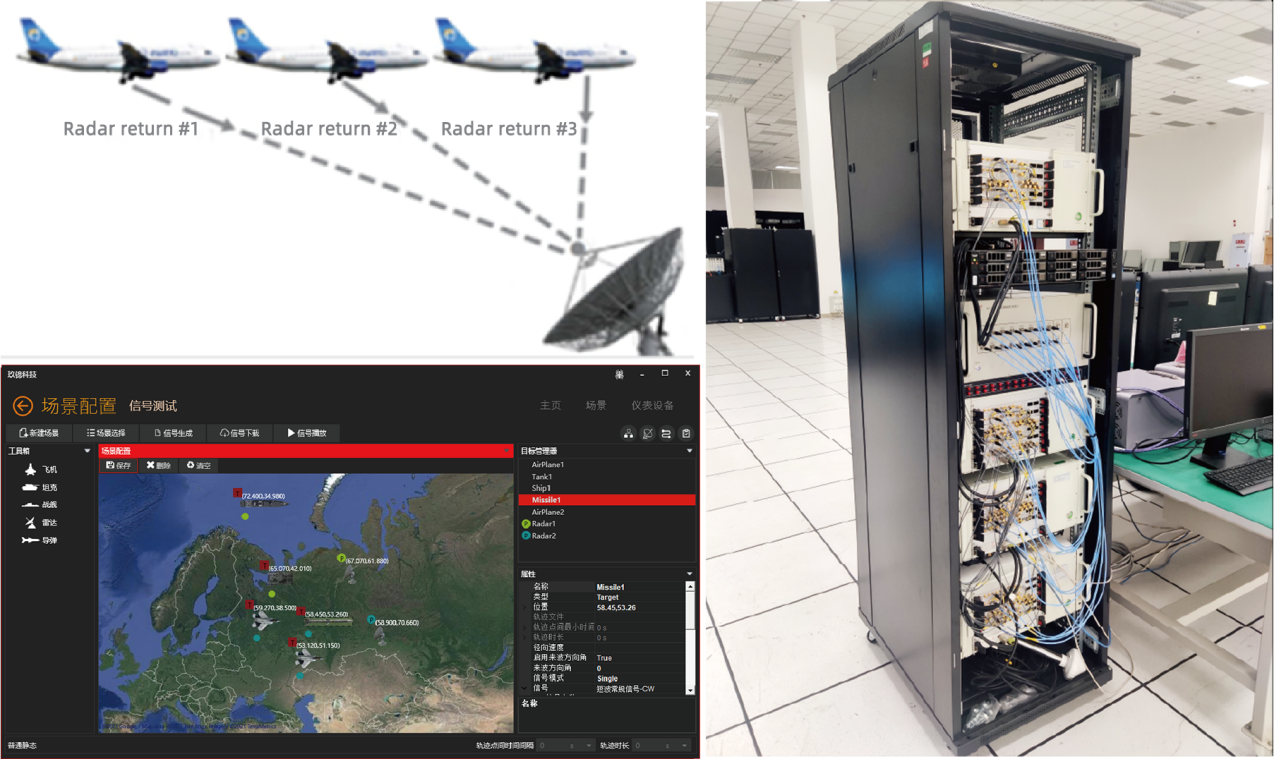

目标定位和航迹解析
AWG2000A具备多通道相参功能，可以实现多通道波束形成，实现相控阵天线模拟。AWG2000A的通道扩展非常方便，可以灵活控制需要模拟的天线阵元数。对于多站定位，用户可将站点分布参数分解为通道的基本参数，利用AWG2000A任意波形发生器进行通道参数控制，实现目标定位模拟。用户还可以使用航迹模拟软件将坐标参数转换为信号特征参数，然后将其下载到任意波形发生器中，从而实现航迹模拟功能。由于AWG2000A任意波形发生器具备参数动态调节功能，因此其播放时间不再会受到存储深度以及播放速度的限制，从而解决传统意义上的任意波形发生器播放时间受限的难题。

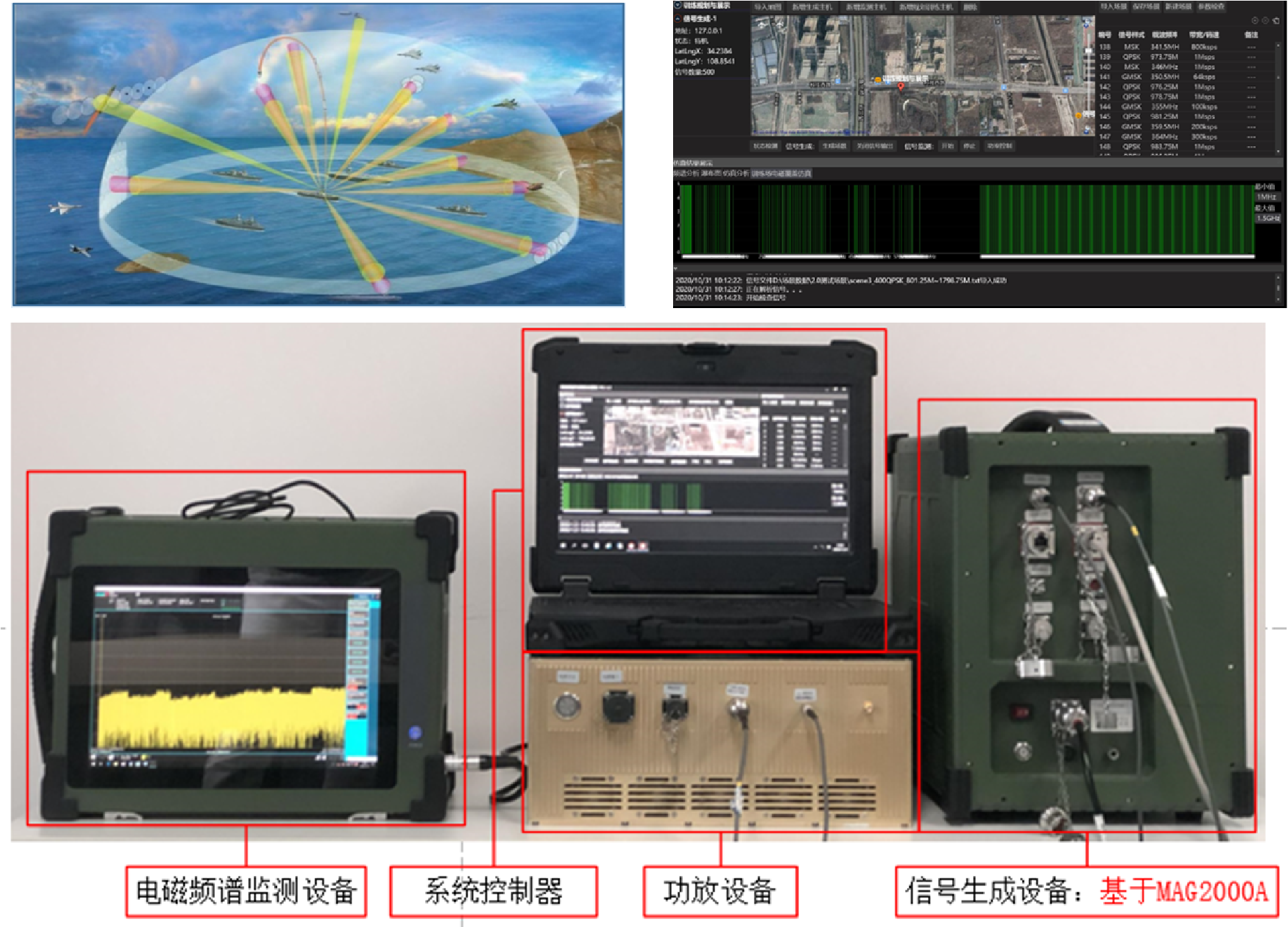

构建模拟
AWG2000A任意波形发生器凭借自身超高的调制带宽和模拟带宽能力，丰富的信号库以及动态多目标能力，可生成多种制式的环境信号，实现超宽频谱瞬时覆盖，构建复杂的播放场景，并支持长时间信号播放。AWG2000A任意波形发生器还可搭配频谱监测设备或微波记录仪使用。
更多应用场景
雷达波束形成，多通道测试； 接收机灵敏度测试； 波束/天线扫描测试； 信号群测试（多目标、多体制、多场景、动目标）； 数据链、雷达信号、通信信号测试等。
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 AWG2000A任意波形发生器 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 AWG2000A任意波形发生器
玖锦 JIUJIN · 成都玖锦科技有限公司
AWG2000A任意波形发生器 · 详细指标
DC 至 4.8 GHz · 5 GSa/s 采样 · 4 G 样点存储（800 ms @ 5 GSa/s）· VPX 模块化
产品简介
AWG2000A任意波形发生器 是成都玖锦科技有限公司的任意波形发生器，频率覆盖 DC至4.8 GHz。 采用VPX模块化设计，便于升级维护；结合DAC通道调理技术、通道同步技术和通道校准技术，采用变频和采样钟内插技术实现宽广的频率覆盖。
官方定位：作为玖锦的任意波形发生器产品，AWG2000A 以 DC至4.8 GHz 的频率覆盖与 高保真信号模拟器应用、目标定位和航迹解析、构建模拟 等测量能力面向雷达、电子对抗、量子等应用场景。
关键指标
• 频率覆盖：DC至4.8 GHz
• 采用VPX模块化设计，便于升级维护
• 结合DAC通道调理技术、通道同步技术和通道校准技术，采用变频和采样钟内插技术实现宽广的频率覆盖
• 频率覆盖：为生成复杂的RF信号提供完整的解决方案，可直接生成高达4.8 GHz的信号，无需外部变频器
• 生成高精度RF信号，无杂散动态范围性能优于-68 dBc
• 产生信号带宽无损的长时复杂信号，最高可达4 G样点的波形存储深度，支持以5 GSa/s采样率播放长达800 ms的数据
• 多机箱同步，实现多通道高速AWG2000A任意波形发生器系统
• 支持多信号产生模式，支持用户自定义波形，支持多信号独立导入
• 支持各信号延时、相位、幅度、频率在线配置
• 自带操作系统和显示屏，可以直接从AWG2000A界面上迅速选择、生成、播放波形
• 从信号仿真到真实测试环境的平滑过渡，支持MATLAB等第三方工具导入波形
测量能力与工作模式
高保真信号模拟器应用
AWG2000A任意波形发生器软件集成丰富的多制式信号库，用户可便捷地生成所需信号波形文件，而无需额外的波形生成软件辅助。同时，用户也可使用第三方仿真软件生成自定义波形，再通过波形导入界面轻松导入播放，实现仿真模拟到真实还原的转换。AWG2000A可作为接收机性能测试的激励源，提供高质量信号输入。 此外，AWG2000A还可用作教学演训设备，训练学员认识不同制式信号的时序波形及频谱形状，同时训练学员熟练使用测试测量设备。
目标定位和航迹解析
AWG2000A具备多通道相参功能，可以实现多通道波束形成，实现相控阵天线模拟。AWG2000A的通道扩展非常方便，可以灵活控制需要模拟的天线阵元数。对于多站定位，用户可将站点分布参数分解为通道的基本参数，利用AWG2000A任意波形发生器进行通道参数控制，实现目标定位模拟。用户还可以使用航迹模拟软件将坐标参数转换为信号特征参数，然后将其下载到任意波形发生器中，从而实现航迹模拟功能。由于AWG2000A任意波形发生器具备参数动态调节功能，因此其播放时间不再会受到存储深度以及播放速度的限制，从而解决传统意义上的任意波形发生器播放时间受限的难题。
构建模拟
AWG2000A任意波形发生器凭借自身超高的调制带宽和模拟带宽能力，丰富的信号库以及动态多目标能力，可生成多种制式的环境信号，实现超宽频谱瞬时覆盖，构建复杂的播放场景，并支持长时间信号播放。AWG2000A任意波形发生器还可搭配频谱监测设备或微波记录仪使用。
更多应用场景
雷达波束形成，多通道测试； 接收机灵敏度测试； 波束/天线扫描测试； 信号群测试（多目标、多体制、多场景、动目标）； 数据链、雷达信号、通信信号测试等。
说明
以上指标与测量能力摘自 玖锦官网 AWG2000A 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
资源下载
• 产品介绍：产品定位、核心参数与典型应用详见 AWG2000A任意波形发生器 产品介绍页
