TH69360-30 3000W 宽范围可编程直流电源|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司
TH69360-30 宽范围可编程直流电源
电压 40V / 80V / 200V / 360V / 5… · 电流 60A / 30A / 12.5A / 7.5A / … · 功率 750W
产品简介
TH6900系列是宽范围输出的可编程开关直流电源，有750W、1500W、3000W三种功率21个型号可选。仪器支持同型号主从并联最多达10台，从而满足更高的输出电流和输出功率需求。
核心参数
• 电压：40V / 80V / 200V / 360V / 500V / 750V / 1000V
• 额定输出 / 电流：60A / 30A / 12.5A / 7.5A / 5A / 3A / 2.5A
• 额定输出 / 功率：750W
• 负载调整率 / 电压：≤0.05%FS （0-100% 的负载调整率）
• 负载调整率 / 电流：≤0.15%FS （0-100% ΔUDC 的负载调整率）
• 电源调整率 / 电压：≤0.02%FS (±10%ΔUAC 输入)
• 电源调整率 / 电流：≤0.05%FS (±10%ΔUAC 输入)
• 设定 / 回读值解析度 / 电压：10mV
• 设定 / 回读值解析度 / 电流：10mA / 1mA
功能与特点
TH6900系列支持序列测试功能，允许用户设置一系列的电压、电流、功率，并且自动的以设置的规则输出，更好的满足用户对自动测试和老化测试等应用。仪器可以存储 50 个序列，每个序列包含 20个步骤，每一步的功能都可以独立设置，共有 12 种独立的功能，包括循环控制、斜率模式输出等丰富的控制功能。
该款仪器可以根据设定的电压、电流等参数输出正弦波、矩形波、三角波、梯形波等，基于这些波形用户可以组成一个序列输出，序列最多可以设置十个步骤，每一个步骤可以设置任何一种波形以及波形的持续时间，方便用户测试产品。此外，TH6900电源具备太阳能电池阵列模拟功能，除了可以通过上位机软件实现CC、CV、EN50530等模式输出外，单机还内建模型用于模拟太阳能电池阵列输出曲线。
本系列电源还具有可调的上升沿及下降沿速度。各种模式下（源 CV、CC、CP） 均支持设置上升、下降时间，设定范围为 0.01S~999.99S。

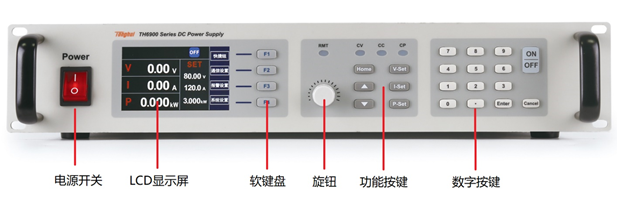

A. 便捷的面板操作
本系列产品采用2U标准机箱，既适用于工作台操作又方便内置于工业标准机柜，配有高亮度的4.0英寸彩色LCD显示屏，手感舒适的硅胶按键，操作简单的便捷旋钮，并有4个直观的LED状态指示灯。
图：本系列产品采用2U标准机箱，既适用于工作台操作又方便内置于工业标准机柜，配有高亮度的4.0英寸彩色LCD显示

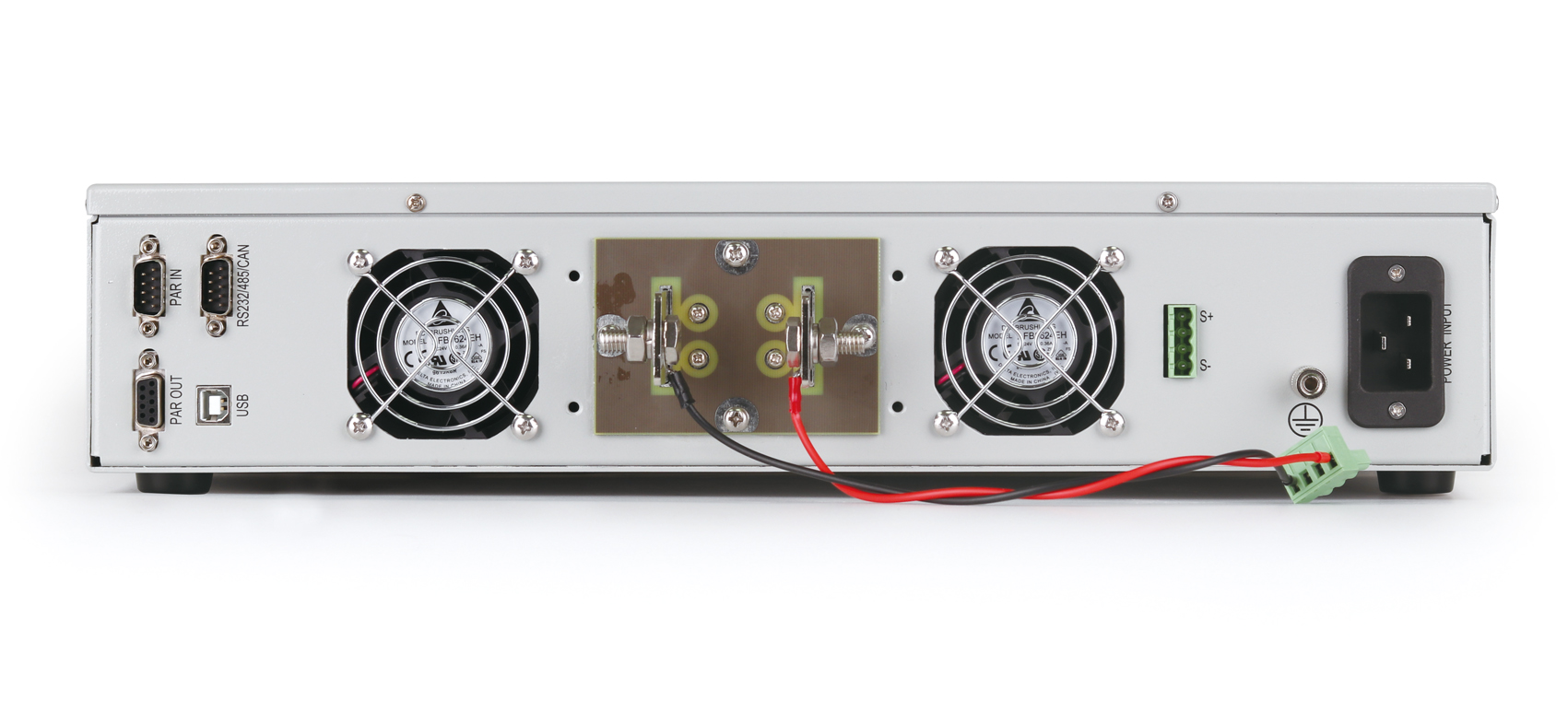

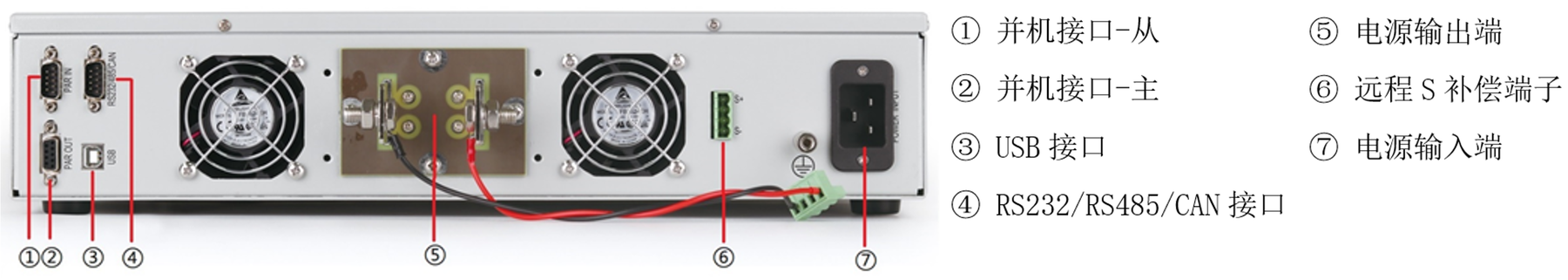

B. 丰富的内置接口
图：B. 丰富的内置接口
C. 直流输出
本系列电源包含750W、1.5kW和3kW三款基础型号，输出电压从0~40V至0~1000V，输出电流从0~2.5A至0~120A，对应各种不同型号。不管是手动控制还是远程控制（模拟或数字），都可在0%至100%之间连续调节电压、电流与功率。
D. 并机功能
所有产品标配有一个数字式主-从总线。通过它可并联最多10台同型号产品，将实际电压、电流与功率汇总，形成更大的系统。该操作经产品上的控制面板，或经任意数字通讯接口的远程控制，都可完成主-从系统的全部配置。
E. 远程补偿功能
为了避免连接负载的导线过长引起的压降，远程测试允许直接在待测物端子上测量输出电压，以提高测量精度。S+、S-是远程补偿端子，使用远程补偿测试时将S+、S-连接到待测物正负端即可。
F. 放电电路
本系列电源设备内部全部都配有放电电路。在空载或带小负载时，它能确保危险电压在直流输出关闭后1S之内降至10VDC以下，确保人体安全。
G. 模拟控制接口
产品后面板上装有一隔离模拟接口端子。在模拟输入脚上接上0~10V或0~5V电压，可设置0~100%的输出电压、电流、功率。模拟输出脚输出0~10V或0~5V 电压对应0~100%的输出电压、电流，实现输出电压与电流的监控功能。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。
H. 保护功能
为保护客户的连接设备，可给产品设定一过压保护极限值(OVP)，以及过流(OCP) 与过功率(OPP)保护极限值。一旦因故超过这三个值中的一个，直流输出会被立即切断，并在显示器与接口端发出一状态信号。本产品还有过温保护，如果产品过热，它会关断直流输出，保障待测物和电源的安全。
I. 宽范围输出

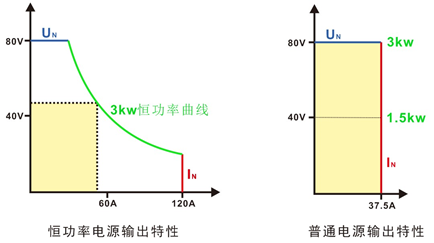

恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如下图所示：
图：恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求
J. 函数发生器
本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前面板设置，或经某一数字接口远程配置。预设函数会为用户提供所有必须的参数，如Y偏差值，时间、频率或幅度，一套完整的配置参数。
图：本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上
K. 输出端反压保护
由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势 电压，这种电压的峰值远远大于负载电源所能承受的电压值，很容易引起电源故障，传统解决方案为客户自行在电源输出端并联二极管，接线复杂，选型困难，实用性极低。而TH6900系列直流电源可在内部集成电压反向保护模块，吸收感性负载产生的反压。无需客户自己在电源外部并联二极管，简化了接线和二极管的选型难度。
L.序列测试
除了基于函数发生器产生的标准函数外，它还可形成某些复杂的函数，序列测试功能共包含50个序列，存储于非易失存储体内，每组包含20个测试步骤，用户可以根据实际需要编辑每一步的功能，使电源可以以序列的方式在恒电压、恒电流或恒功率模式下输出，满足特定的测试需求。

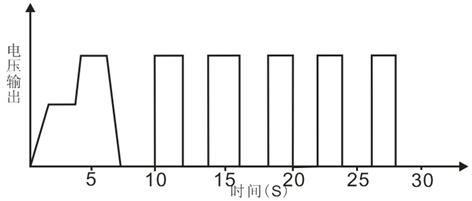

一个典型的老化测试的过程是这样的：先以一定的斜率给被测物输入电压，持续一段时间，再突然上升到另一个电压，持续一段时间，然后再升高电压，持续一段时间……，最后以斜率方式将电压降到零。某些情况下还需要一个电压开关循环测试的序列，如下图给出了关于老化测试的一种电压波形。
图：一个典型的老化测试的过程是这样的：先以一定的斜率给被测物输入电压，持续一段时间，再突然上升到另一个电压，持续

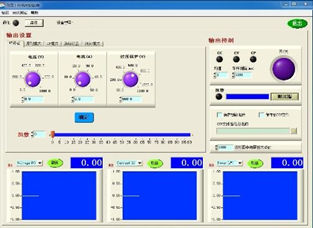

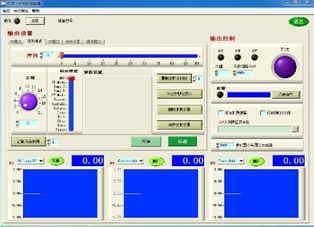

M. 上位机软件
本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品。它有一个清晰的主界面，显示所有设定值与实际值。并具有远程启动，停止设备，数据保存，序列测试编程等功能。
图：本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品
图：本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品
典型应用
• 研发和设计验证通用测试
• 新能源太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH69360-30 宽范围可编程直流电源 详细指标页
onetest仪器资源库 · 同惠电子 TH69360-30 宽范围可编程直流电源
同惠电子 · 常州同惠电子股份有限公司
TH69360-30 宽范围可编程直流电源 · 详细指标
电压 40V / 80V / 200V / 360V / 5… · 电流 60A / 30A / 12.5A / 7.5A / … · 功率 750W
产品简介
TH6900系列是宽范围输出的可编程开关直流电源，有750W、1500W、3000W三种功率21个型号可选。仪器支持同型号主从并联最多达10台，从而满足更高的输出电流和输出功率需求。
TH6900系列支持序列测试功能，允许用户设置一系列的电压、电流、功率，并且自动的以设置的规则输出，更好的满足用户对自动测试和老化测试等应用。仪器可以存储 50 个序列，每个序列包含 20个步骤，每一步的功能都可以独立设置，共有 12 种独立的功能，包括循环控制、斜率模式输出等丰富的控制功能。
本页按官方规格资料分组收录 TH69360-30 宽范围可编程直流电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH69360-30 产品介绍页。
技术指标
测量范围与精度
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 电压：≤±(0.05%+0.04%FS)
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 电流：≤±(0.15%+0.1%FS)
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 功率：≤±0.8%FS
• 模拟接口 / 信号范围：0-5V 或 0-10V(可切换)
• U / I / P 精度：0-10V: ≤0.2%FS 0-5V: ≤0.4%FS
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 电压：≤±(0.05%+0.04%FS)
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 电流：≤±(0.15%+0.1%FS)
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 功率：≤±0.8%FS
• 模拟接口 / 信号范围：0-5V 或 0-10V(可切换)
• U / I / P 精度：0-10V: ≤0.2%FS 0-5V: ≤0.4%FS
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 电压：≤±(0.05%+0.04%FS)
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 电流：≤±(0.15%+0.1%FS)
• 编程 / 回读值 精度 (25 ℃ ±5 ℃) / 功率：≤±0.8%FS
• 模拟接口 / 信号范围：0-5V 或 0-10V(可切换)
• U / I / P 精度：0-10V: ≤0.2%FS 0-5V: ≤0.4%FS
输出与驱动
• 电压：40V / 80V / 200V / 360V / 500V / 750V / 1000V
• 额定输出 / 电流：60A / 30A / 12.5A / 7.5A / 5A / 3A / 2.5A
• 额定输出 / 功率：750W
• 额定输出 / 效率：≤92% / ≤93%
• 负载调整率 / 电压：≤0.05%FS （0-100% 的负载调整率）
• 负载调整率 / 电流：≤0.15%FS （0-100% ΔUDC 的负载调整率）
• 电源调整率 / 电压：≤0.02%FS (±10%ΔUAC 输入)
• 电源调整率 / 电流：≤0.05%FS (±10%ΔUAC 输入)
• 设定 / 回读值解析度 / 电压：10mV
• 设定 / 回读值解析度 / 电流：10mA / 1mA
• 电压：35V / 80V / 200V / 360V / 500V / 750V / 1000V
• 额定输出 / 电流：100A / 60A / 25A / 15A / 10A / 6A / 5A
• 额定输出 / 功率：1500W
• 额定输出 / 效率：≤92% / ≤93%
• 负载调整率 / 电压：≤0.05%FS （0-100% 的负载调整率）
• 负载调整率 / 电流：≤0.15%FS （0-100% ΔUDC 的负载调整率）
• 电源调整率 / 电压：≤0.02%FS (±10%ΔUAC 输入)
• 电源调整率 / 电流：≤0.05%FS (±10%ΔUAC 输入)
• 设定 / 回读值解析度 / 电压：10mV
• 设定 / 回读值解析度 / 电流：10mA / 1mA
• 电压：360V
• 额定输出 / 电流：30A
• 额定输出 / 功率：3000W
• 额定输出 / 效率：≤93%
• 负载调整率 / 电压：≤0.05%FS （0-100% 的负载调整率）
• 负载调整率 / 电流：≤0.15%FS （0-100% ΔUDC 的负载调整率）
• 电源调整率 / 电压：≤0.02%FS (±10%ΔUAC 输入)
• 电源调整率 / 电流：≤0.05%FS (±10%ΔUAC 输入)
• 设定 / 回读值解 析度 / 电压：10mV
• 设定 / 回读值解 析度 / 电流：10mA
接口与通信
• 模拟接口 / 规格：内置 15- 针 D-Sub 母插，电隔离
• 模拟接口 / 规格：内置 15- 针 D-Sub 母插，电隔离
• 模拟接口 / 规格：内置 15- 针 D-Sub 母插，电隔离
通用规格
• 保护功能：OTP, OVP, OCP, OPP, PF
• 保护功能：OTP, OVP, OCP, OPP, PF
• 存储：10 组工作模式； 50 个序列，每组 20 步骤
• 保护功能：OTP 、 OVP 、 OCP 、 OPP 、 PF
• 保护功能：OTP, OVP ,OCP ,OPP ,PF
• 存储：10 组工作模式； 50 个序列，每组 20 步骤
• 保护功能：OTP, OVP, OCP, OPP, PF
• 保护：OTP, OVP, OCP, OPP, PF
• 存储：10 组工作模式； 50 个序列，每组 20 步骤
其他参数
• 纹波与噪声 / RMS (20Hz-300kHz)：10mVrms / 20mVrms / 40mVrms / 50mVrms / 75mVrms / 100mVrms
• 纹波与噪声 / P-P(20Hz-2MHz)：75mVpp / 100mVpp / 175mVpp / 250mVpp / 325mVpp / 500mVpp / 650mVpp
• 上升时间 / 空载 10%-100%：≤2ms
• 上升时间 / 满载 10%-90%：≤30ms
• 主从并联：通过真实主 - 从操作，可连接多达 10 台产品（经共享总线)
• 隔离耐压：1000VDC （输出对大地）
• 纹波与噪声 / RMS (20Hz-300kHz)：10mVrms / 20mVrms / 40mVrms / 50mVrms / 75mVrms / 100mVrms
• 纹波与噪声 / P-P(20Hz-2MHz)：75mVpp / 100mVpp / 175mVpp / 250mVpp / 325mVpp / 500mVpp / 650mVpp
• 上升时间 / 空载 10%-100%：≤2ms
• 上升时间 / 满载 10%-90%：≤30ms
• 主从并联：通过真实主 - 从操作，可连接多达 10 台产品（经共享总线)
• 隔离耐压：1000VDC （输出对大地）
• 纹波与噪声 / RMS (20Hz-300kHz)：40mVrms
• 纹波与噪声 / P-P(20Hz-2MHz)：250mVpp
• 上升时间 / 空载 10%-100%：≤2ms
• 上升时间 / 满载 10%-90%：≤30ms
• 隔离耐压：1000VDC （输出对大地）
• 主从并联：通过真实主 - 从操作，可连接多达 10 台产品（经共享总线)
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
