同惠电子 · 常州同惠电子股份有限公司

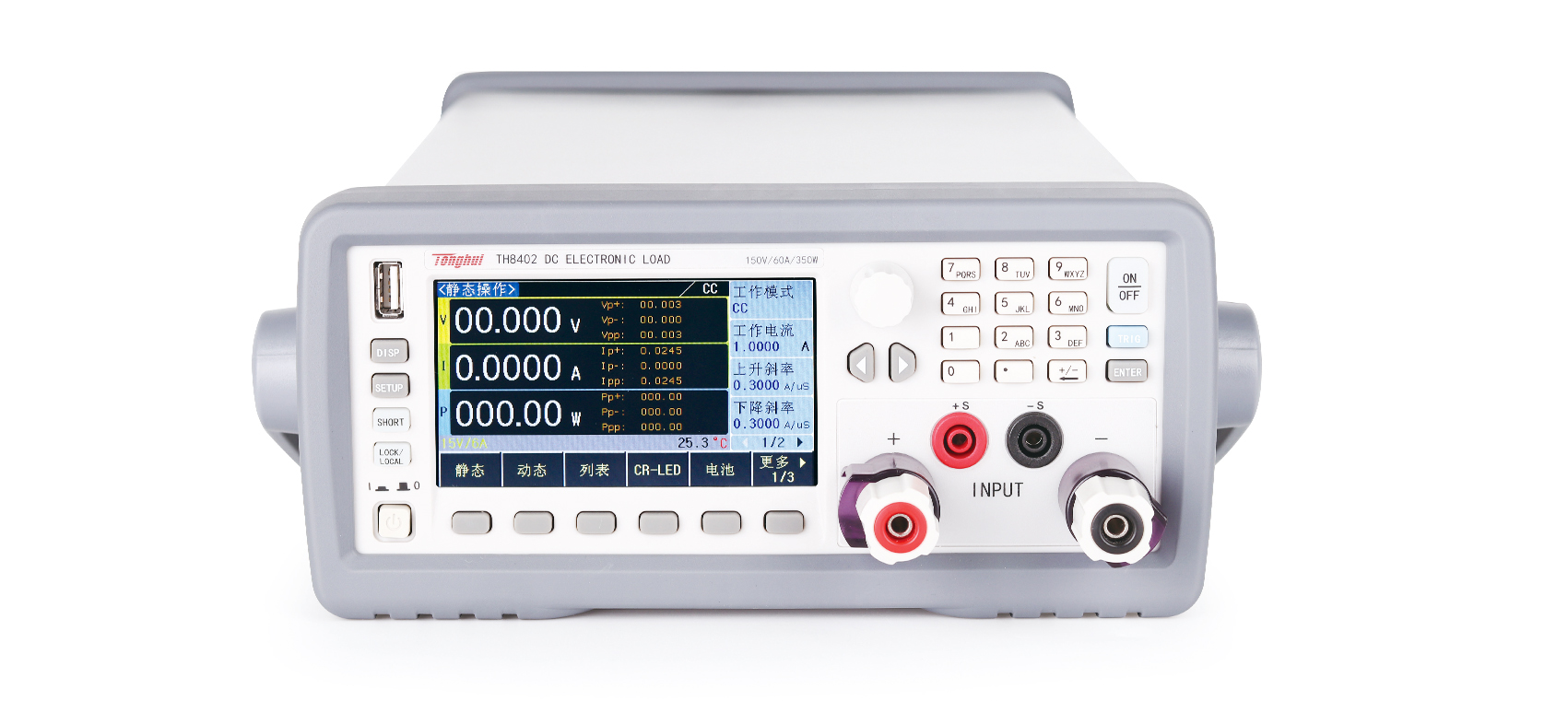

TH8402 可编程直流电子负载
功率 350W · 电压 0-150V · 电流 0-30A / 0-60A
产品简介
TH8400系列是一款高精度、高智能、易操作的直流电子负载。该系列仪器集合了多种测试功能，性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。
核心参数
• 额定参数 / 功率：350W
• 额定参数 / 电压：0-150V
• 额定参数 / 电流：0-30A / 0-60A
• 额定参数 / 最小操作电压：1.2V / 1.5V
• CV 模式 / 范围：0-150V 0-500V
• CV 模式 / 最小分辨率：1mV
• CV 模式 / 精度：0.05%+0.05%FS
• CC 模式 / 范围：0-30A 0-30A 0-60A 0-120A 0-180A 0-240A 0-15A 0-30A
• CC 模式 / 最小分辨率：0.1mA
功能与特点
TH8400系列可编程直流电子负载包括以下几种类型：

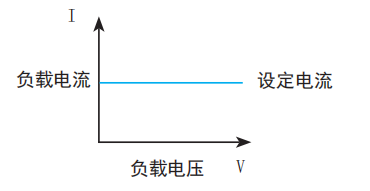

不管电压是否改变，电子负载始终消耗恒定的电流。
图：不管电压是否改变，电子负载始终消耗恒定的电流

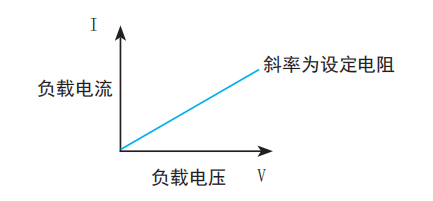

电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
图：电子负载等效为恒定电阻，负载随电压的变化线性改变电流

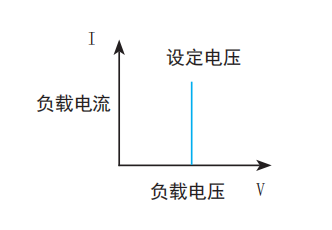

电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
图：电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
图：电子负载等效为恒定电阻，负载随电压的变化线性改变电流

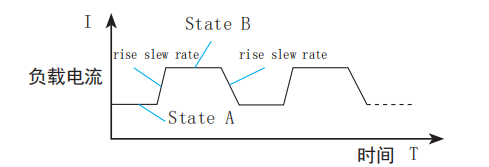

高达 25kHz 的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试 D/D 转换器与电池的瞬间大电流耐受程度。
图：高达 25kHz 的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续
图：高达 25kHz 的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续
电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达 25kHz ，用以捕捉被测电源最恶劣情况下的 Vp+ 、 Vp- 以及相应的 Fp+ 、 Fp- 。
图：电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压

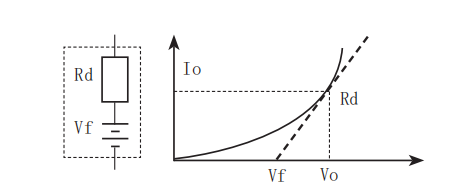

通过设置发光二级管的导通电压和电阻，可以真实的模拟 LED 的实际带载特性，避免了常规的恒定电阻模式（ CR ）下电压电流不稳定产生的震荡情况，从而检测 LED 电源的真实带载情况。
图：通过设置发光二级管的导通电压和电阻，可以真实的模拟 LED 的实际带载特性，避免了常规的恒定电阻模式（ CR

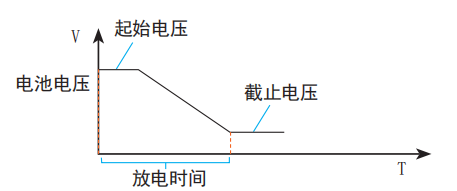

负载测试电池性能，放电条件支持 CC 、 CR 及 CP 三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
图：负载测试电池性能，放电条件支持 CC 、 CR 及 CP 三种方式，通过设定电压、时间、电流容量或功率容量四
负载将在低准位拉载电流（ Imin ）、高准为拉载电流（ Imax ）和正常工作电流（ Inormal ）下进行带载，并分别持续一段预设的时间（ Delay ），然后记录下不同载荷下的电压值，测量并显示被测电源的负载调整率（ Regulation ）、Δ V 及电源内阻（ Rs ）。
图：负载将在低准位拉载电流（ Imin ）、高准为拉载电流（ Imax ）和正常工作电流（ Inormal ）下
在 0s 至 100000s 范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。

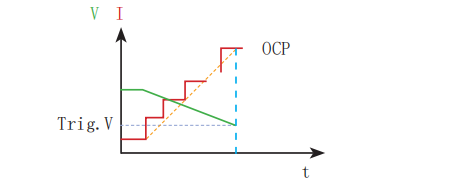

电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
图：电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否

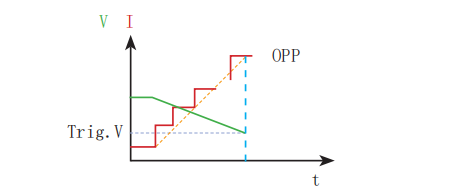

电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
图：电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否
LIST 模式可以准确高速的完成复杂的任意电流变化模式，完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，满足复杂的测试需求。
主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。
图：主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流
AUTO 模式可以准确的模拟生产线的自动测试流程，完成多步骤的精密测试，可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式，通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限，可以判断每一步是否合格。
B. 可编程的加载电流变化率
用户可根据应用场合设置电流加载时的变化速率。如果设置速率 , 在以下情况下速率会发生作用。
◎更改设定值改变电流值时（包括各种高级功能）。
◎因加载电流值而发生变化时。
图：◎因加载电流值而发生变化时
C. 可编程软启动功能

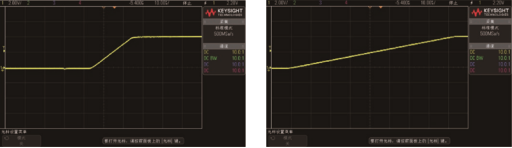

软启动功能可以用来设置负载电流的上升时间。启动时间在 10 μ s 到 500ms 之间连续可调。
此功能可用于防止被测物因负载电流急剧上升而造成输出不稳定的情况，也可用于避免电源因过电流保护而延时启动的情况。
图：此功能可用于防止被测物因负载电流急剧上升而造成输出不稳定的情况，也可用于避免电源因过电流保护而延时启动的情况
图：此功能可用于防止被测物因负载电流急剧上升而造成输出不稳定的情况，也可用于避免电源因过电流保护而延时启动的情况
D. 短路功能
独立短路测试功能，支持任何功能模式下进行短路测试，实现与其他功能的无缝衔接。当仪器进入短路测试时，仪器按当前量程的最大电流加载。
典型应用
• 充电器，开关电源，通讯电源，LED驱动，手机电池，充电宝等
• 太阳能电池，新动力汽车，电动自行车
• 电子电力元器件
• 保险丝/接插件/继电器/传感器
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH8402 可编程直流电子负载 详细指标页
onetest仪器资源库 · 同惠电子 TH8402 可编程直流电子负载
同惠电子 · 常州同惠电子股份有限公司
TH8402 可编程直流电子负载 · 详细指标
功率 350W · 电压 0-150V · 电流 0-30A / 0-60A
产品简介
TH8400系列是一款高精度、高智能、易操作的直流电子负载。该系列仪器集合了多种测试功能，性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。
不管电压是否改变，电子负载始终消耗恒定的电流。
本页按官方规格资料分组收录 TH8402 可编程直流电子负载 的全部关键技术指标；产品定位、特性与应用场景请见 TH8402 产品介绍页。
技术指标
频率与时钟
• 纹波测量 / 带宽：250kHz
测量范围与精度
• CV 模式 / 范围：0-150V 0-500V
• CV 模式 / 最小分辨率：1mV
• CV 模式 / 精度：0.05%+0.05%FS
• CC 模式 / 范围：0-30A 0-30A 0-60A 0-120A 0-180A 0-240A 0-15A 0-30A
• CC 模式 / 最小分辨率：0.1mA
• CC 模式 / 精度：0.05%+0.05%FS
• CR 模式 / 范围：0.05Ω~50kΩ 0.05Ω~50kΩ 0.05Ω~25kΩ
• CR 模式 / 分辨率：0.01Ω
• CR 模式 / 精度：1%
• CP 模式 / 范围：0-175W 0-350W 0-350W 0-1000W 0-1500W 0-2000W 0-175W 0-350W
• CP 模式 / 最小分辨率：10mW
• CP 模式 / 精度：0.5%+0.1%FS
• 动态模式 / 范围：20μs ~ 60S
• 动态模式 / 分辨率：2μs
• 动态模式 / 精度：2μS+100ppm
• 电压测量 / 范围：0-150V
• 电压测量 / 最小分辨率：1mV
• 电压测量 / 精度：0.08%+0.05%FS
• 电流测量 / 范围：0-30A 0-30A 0-60A 0-120A 0-180A 0-240A 0-15A 0-30A
• 电流测量 / 分辨率：0.1mA
• 电流测量 / 精度：0.08%+0.05%FS
• 纹波测量 / 范围：0-150V 0-500V
• 纹波测量 / 精度：0.1%
输出与驱动
• 额定参数 / 功率：350W
• 额定参数 / 电压：0-150V
• 额定参数 / 电流：0-30A / 0-60A
• 额定参数 / 最小操作电压：1.2V / 1.5V
通用规格
• 保护功能：过压保护（OVP）、过流保护（OCP）、过功率保护（OPP）
其他参数
• 额定参数 / 最小上升时间：20μS
• 动态模式 / 上升率：0.6A/ms0.6A/ms1.2A/ms2.4A/ms3.6A/ms4.8A/ms ~1.5A/µS~1.5A/µS~3A/µS~6A/µS~9A/µS~12A/µS
• 储存：内部 40 组
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
