TH9131A 50/60Hz 多功能安规综合分析仪|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司
TH9131A 多功能安规综合分析仪
范围 0.05-5.0kV · 波形 50/60Hz ±0.1% 正弦波 · 输出功率 200VA
产品简介
TH9130 系列多功能安规综合分析仪是针对电子电器设备的全性能安规测试所设计的仪器。包含交 / 直流耐压、绝缘电阻、接地电阻、导通测试等多个安规测试功能。
核心参数
• 输出电压 / AC / 范围：0.05-5.0kV
• 输出电压 / AC / 波形：50/60Hz ±0.1% 正弦波
• 输出电压 / AC / 输出功率：200VA
• 输出电压 / DC / 范围：0.05-6.0kV
• 输出电压 / DC / 输出功率：120VA
• 输出电压 / 负载变动率：±（1% 设定值 +10V）（额定功率）
• 输出电压 / 分辨率：2V
• 输出电压 / 精度：±（1% 设定值 +5V）
• 电流测试 / AC / 范围 / V≤4kV：0.001mA - 40mA
功能与特点
耐压测试：输出功率 AC:500VA （ 5kV/100mA ， 5kV/40mA ）， DC:120VA （ 6kv/20mA ， 6kV/12mA ），因此可用来为大功率的电器、电机等方面设备做耐压测试，也可以对零件做同样的测试。
绝缘电阻测试：显示范围 0.1MΩ-50GΩ ，测试电压 50V-5000V 任意设定。
接地电阻测试：电流最大可达 40A ，并可对测试电压进行设置。亦可与耐压测试同时进行，大大缩短测试时间，提高测试效率。
仪器配有 7 寸触摸屏，可直接对仪器进行触摸式控制操作，所有测试模式、时间、电压、电流、电阻值、测试步骤在同一屏幕上显示。另有列表显示模式，显示多步骤的设置及顺序测试结果。
仪器配有适合测试系统使用的 RS-232C 、 USB 、 HANDLER ，可选配的 GPIB ，使得仪器能适应多种不同需要的高安全性和可靠性的自动测试系统。

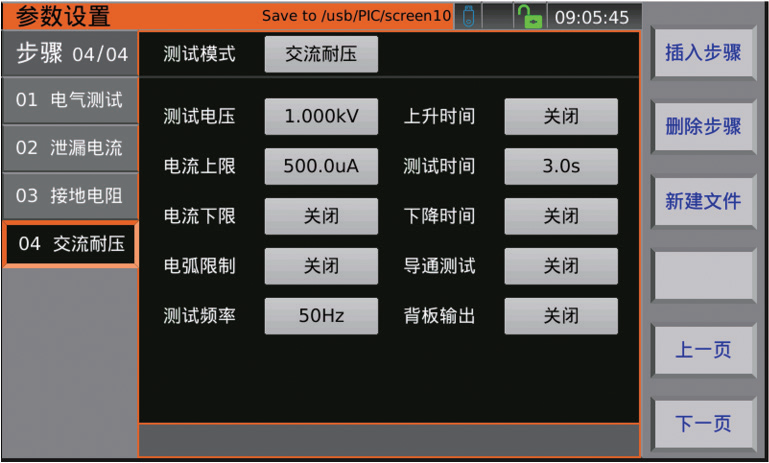

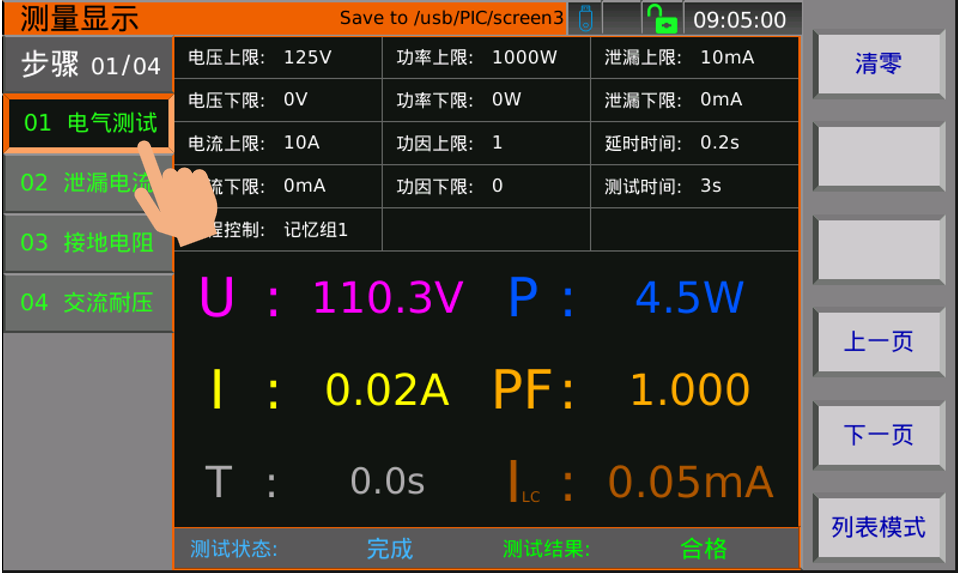

TH9130 系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏、Linux系统的安规测试仪器，其触摸式操作、交互式操作体验，大大缩短了仪器设置操作的时间，提高了效率。
图：TH9130 系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏、Linu
图：TH9130 系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏、Linu
图：TH9130 系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏、Linu

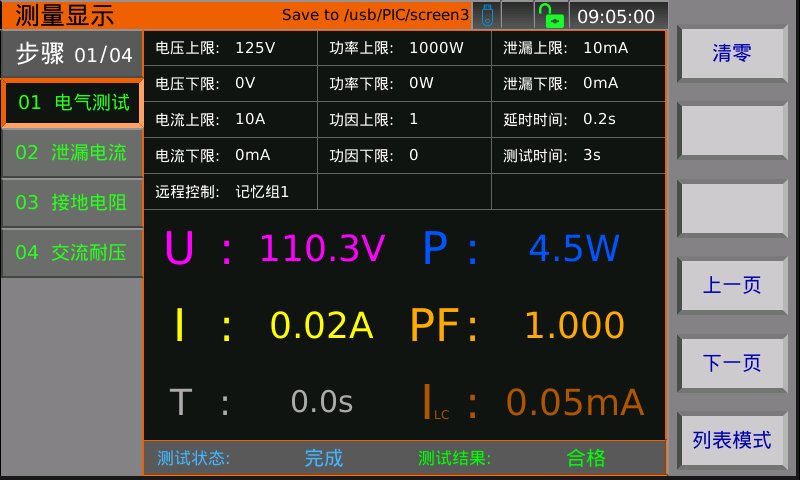

步骤模式 ：显示每个步骤设定值、测试值、判断结果
图：步骤模式 ：显示每个步骤设定值、测试值、判断结果

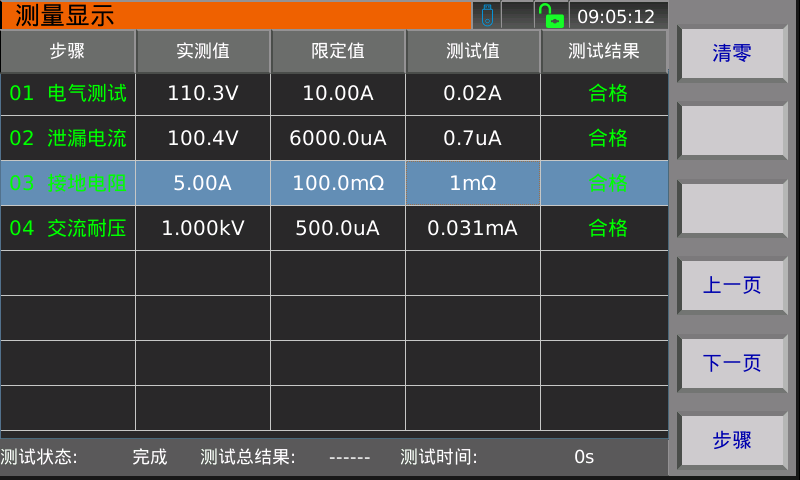

列表模式 ：同一屏显示所有步骤的测试结果、判断结果、总判断结果
B. 七合一综合测试，单机实现所有安规测试需求
TH9130 系列多功能安规综合测试仪 集成了七种安规测试功能
大功率输出，适合带电机家电如冰箱、空 调、洗衣机等测试
0.001mA-100mA （电压 ＞ 4kV ）
0.001mA-120mA （电压 ≤ 4kV ）
0.0001mA-20mA （电压 ＜ 1.5kV ）
0.0001mA-25mA （ 电压 ≥ 1.5kV ）
测试接地线是否连接可靠、 L&N 是否短接异 常，避免上电危险。
耐压测试时同步检测接地线连接状况。
同时测量电压、电流、功率、功率因数、泄漏电流等参数
A ： UL544NP 、 UL484 、 UL1363 、 UL923 、 UL471 、 UL867 、 UL697
C ： UL2601 - 1 、 IEC60601 - 1 、 EN60601 - 1 、 GB9706.1
E ： IEC60990Fig4U2 、 IEC60950 - 1 、 IEC60335 - 1 、 IEC60598 - 1 、 UL484 、 IEC60065 、 IEC61010 、 GB/T12113 、 GB4943.1 、 GB4706.1 、 GB3187.1 、 GB7000.1 、 GB/T42125.1 、 GB4793.1
F ： IEC60990Fig5U3 、 IEC60598 - 1 、 GB/ T12113 、 GB4943.1 、 GB31897.1 、 GB7000.1
H ： GB4793.1 、 GB/T42125.1 、 IEC61010- 1

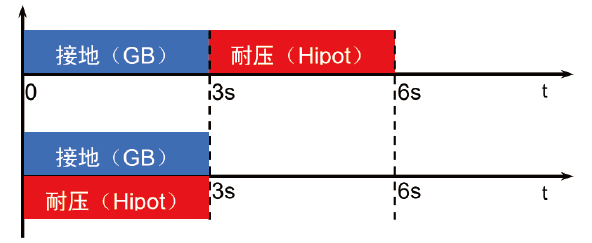

C. 耐压/接地同步测试，提高效率
TH9130 系列多功能安规综合测试仪内置双功放技术，同步输出高电压及大电流，支持耐压与接地同步测试，大大缩短产线测试时间。
图：TH9130 系列多功能安规综合测试仪内置双功放技术，同步输出高电压及大电流，支持耐压与接地同步测试，大大缩

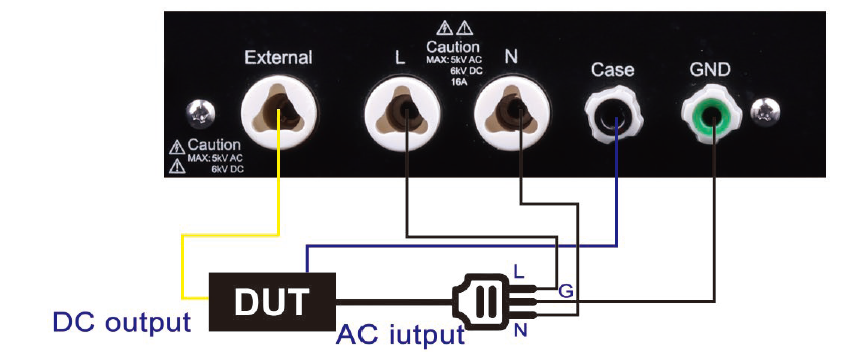

D. 耐压/接地线同时测试，保证测试结果正确有效
测试耐压同时，检测接地线是否接触良好，若接地线接触不良或测试中突然断开，则停止耐压检测，保证了耐压测试结果准确，避免因接地线不良造成的误判。
图：测试耐压同时，检测接地线是否接触良好，若接地线接触不良或测试中突然断开，则停止耐压检测，保证了耐压测试结果准
图：测试耐压同时，检测接地线是否接触良好，若接地线接触不良或测试中突然断开，则停止耐压检测，保证了耐压测试结果准

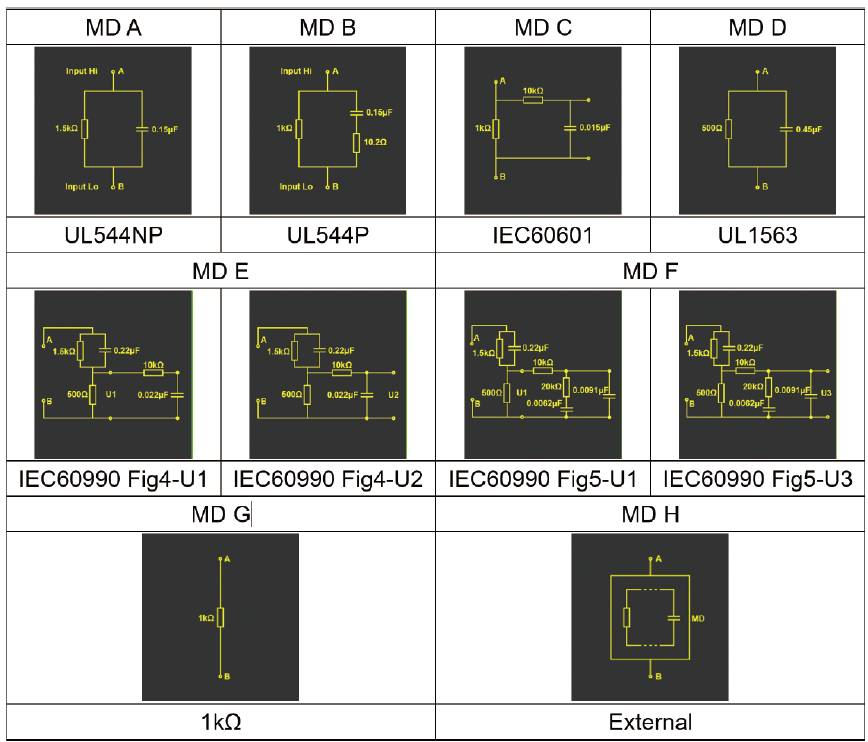

E. LC泄漏测试/TCT接触电流，符合IEC60990及IEC60950标准
图：E. LC泄漏测试/TCT接触电流，符合IEC60990及IEC60950标准
图：E. LC泄漏测试/TCT接触电流，符合IEC60990及IEC60950标准

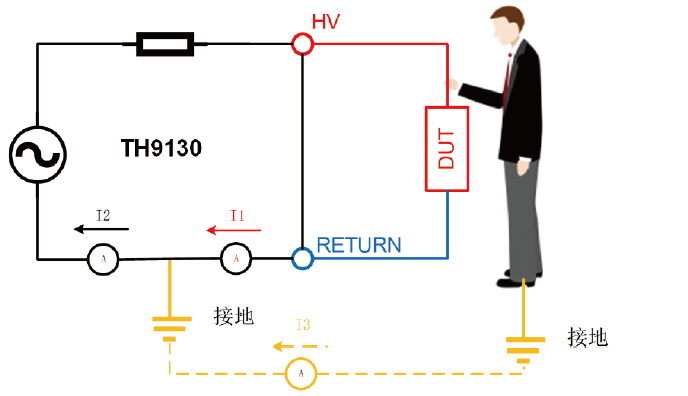

F. 触电保护功能，保障测试人员安全
图：F. 触电保护功能，保障测试人员安全
当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3= i2-i1, 当 i3过高时，即判定为触电，会立即切断输出，保障用户的安全。
典型应用
• 家用电气综合电气性能测试分析
• 照明电器综合测试分析
• 电机综合分析测试
• 大功率电器测试分析
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH9131A 多功能安规综合分析仪 详细指标页
onetest仪器资源库 · 同惠电子 TH9131A 多功能安规综合分析仪
同惠电子 · 常州同惠电子股份有限公司
TH9131A 多功能安规综合分析仪 · 详细指标
范围 0.05-5.0kV · 波形 50/60Hz ±0.1% 正弦波 · 输出功率 200VA
产品简介
TH9130 系列多功能安规综合分析仪是针对电子电器设备的全性能安规测试所设计的仪器。包含交 / 直流耐压、绝缘电阻、接地电阻、导通测试等多个安规测试功能。
耐压测试：输出功率 AC:500VA （ 5kV/100mA ， 5kV/40mA ）， DC:120VA （ 6kv/20mA ， 6kV/12mA ），因此可用来为大功率的电器、电机等方面设备做耐压测试，也可以对零件做同样的测试。
本页按官方规格资料分组收录 TH9131A 多功能安规综合分析仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH9131A 产品介绍页。
技术指标
频率与时钟
• 测试频率：50/60Hz ±0.1%
测量范围与精度
• 输出电压 / AC / 范围：0.05-5.0kV
• 输出电压 / DC / 范围：0.05-6.0kV
• 输出电压 / 分辨率：2V
• 输出电压 / 精度：±（1% 设定值 +5V）
• 电流测试 / AC / 范围 / V≤4kV：0.001mA - 40mA
• 电流测试 / AC / 范围 / V>4kV：0.001mA - 40mA
• 电流测试 / AC / 分辨率：0.001mA
• 电流测试 / AC / 精度 / 120mA：0.1mA-120.0mA ±（1% 读值 +0.6mA）
• 电流测试 / AC / 精度 / 30mA：0.01mA-29.99mA ±（1% 读值 +0.15mA）
• 电流测试 / AC / 精度 / 3mA：0.001mA-2.999mA ±（1% 读值 +0.015mA）
• 电流测试 / DC / 范围 / V≥1.5kV：0.0001mA - 20mA
• 电流测试 / DC / 范围 / V<1.5kV：0.0001mA - 20mA
• 电流测试 / DC / 分辨率：0.1 μA
• 电流测试 / DC / 精度 / 25mA：0.01mA-25.00mA ±（1% 读值 +0.12mA）
• 电流测试 / DC / 精度 / 3mA：0.001mA-2.999mA ±（1% 读值 +0.015mA）
• 电流测试 / DC / 精度 / 300 μA：0.1 μA-299.9 μA ±（1% 读值 +1.5 μA）
• 电压 / 分辨率：2V
• 电压 / 精度：±（1% 读值 +5V）
• 电阻 / 测试范围：0.05MΩ - 50.0GΩ
• 电阻 / 测试精度 / V≥1kV：±(3% 读数 +1M)
• 电阻 / 测试精度 / V≥1kV：±(7% 读数 +0.2G)
• 电阻 / 测试精度 / V≥1kV：±(10% 读数 +0.5G)
• 电阻 / 测试精度 / 500V≤V<1kV：±(3% 读数 +1M)
• 电阻 / 测试精度 / 500V≤V<1kV：±(7% 读数 +0.2G)
• 电阻 / 测试精度 / 500V≤V<1kV：±(10% 读数 +0.5G)
• 电阻 / 测试精度 / V<500V：±(5% 读数 +100V/Vs*10M)
• 输出电流 / 范围：1.00-40.00A
• 输出电流 / 分辨率：0.01A
• 输出电流 / 精度：±（2% 设定值 +2 个字）
• 测试电压 / 范围：3.00-8.00V
• 测试电压 / 分辨率：0.01V
• 测试电压 / 精度：±（2% 设定值 +3 个字）
• 电阻测试 / 范围 / 1.00-10.00A：0-600mΩ
• 电阻测试 / 范围 / 10.01-30.00A：0-200mΩ
• 电阻测试 / 范围 / 30.01-40.00A：0-150mΩ
• 电阻测试 / 精度 / 1.00-3.00A：0-600mΩ±（3% 读值 +3 个字）
• 电阻测试 / 精度 / 3.01-10.00A：0-600mΩ±（2% 读值 +2 个字）
• 电阻测试 / 精度 / 10.01-30.00A：0-200mΩ±（2% 读值 +2 个字）
• 电阻测试 / 精度 / 30.01-40.00A：0-150mΩ±（2% 读值 +2 个字）
• 电阻测试精度 / 0-1000 Ω：±（1% 读值 +3 个字）
• 电阻测试精度 / 1001-10000 Ω：±（1% 读值 +10 个字）
输出与驱动
• 输出电压 / AC / 波形：50/60Hz ±0.1% 正弦波
• 输出电压 / AC / 输出功率：200VA
• 输出电压 / DC / 输出功率：120VA
• 输出电压 / 负载变动率：±（1% 设定值 +10V）（额定功率）
• 最大短路电流（仅交流测试）：80mA
• 电压 / 输出：DC:0.05-6.0kV
• 输出调整率：±（1% 输出值 +0.02A）
• 测试电流 / 0.1A：0.00-10.00 Ω
• 测试电流 / 0.01A：10.1-100.0 Ω
• 测试电流 / 0.001A：101-1000 Ω
• 测试电流 / 0.0001A：1001-10000 Ω
其他参数
• 耐压测试：耐压测试
• 时间设定 / 测试时间：0.3-999s ， 0 表示持续测试
• 时间设定 / 上升时间：0.1-999s ， 0 表示关闭
• 时间设定 / 下降时间：0.1-999s ， 0 表示关闭
• 时间设定 / 等待时间：0.1-999s ， 0 表示关闭（仅直流耐压）
• 电弧检测 / AC：1.0mA - 20.0mA
• 电弧检测 / DC：1.0mA - 10.0mA
• 快速放电功能：测试结束后自动放电（DCW）
• 绝缘电阻测试：绝缘电阻测试
• 时间设定 / 测试时间：0.3-999s ， 0 表示持续测试
• 时间设定 / 上升时间：0.1-999s ， 0 表示关闭
• 时间设定 / 下降时间：0.1-999s ， 0 表示关闭
• 时间设定 / 等待时间：0.1-999s ， 0 表示关闭
• 快速放电功能：测试结束后自动放电
• 交流接地电阻测试：交流接地电阻测试
• 测试时间：0.5-999s ， 0 表示持续测试
• 导通测试：导通测试
• 测试时间：0.3-999s ， 0 表示持续测试
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
