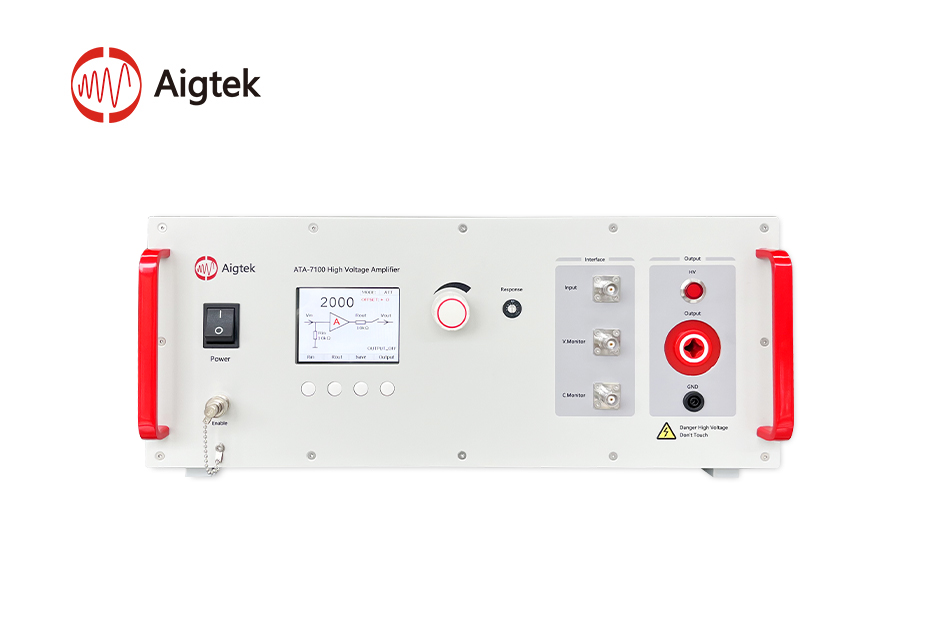

ATA-7100 DC至1.2kHz高压放大器 20kVp-p 20Wp，是一款理想的可放大交、直流信号的高压放大器。单端输出20kVp-p(±10kVp)高压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。宽范围供电电源,可兼容全球不同地区的电源标准要求。

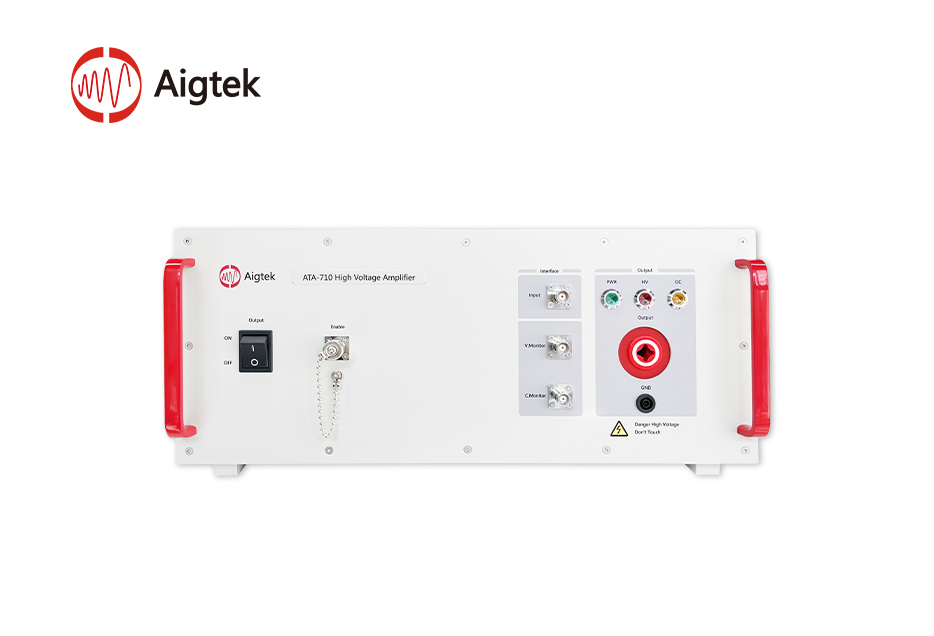

ATA-710 DC至1.2kHz高压放大器 20kVp-p 20Wp，是一款理想的可放大交、直流信号的高压放大器。四象限输出,最大电压20kVp-p(±10kVp)高压,可稳定地提供正负电压和正负电流用于驱动容性、感性负载。
ATA-7050B DC至5kHz高压放大器 10kVp-p 100Wp，是一款理想的可放大交、直流信号的高压放大器。四象限输出,最大电压10kVp-p(±5kVp),可稳定地提供正负电压和正负电流用于驱动容性、感性负载。
- «
- 1
- »
ATA-2021B DC至1MHz单通道高压放大器 200Vp-p 50Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

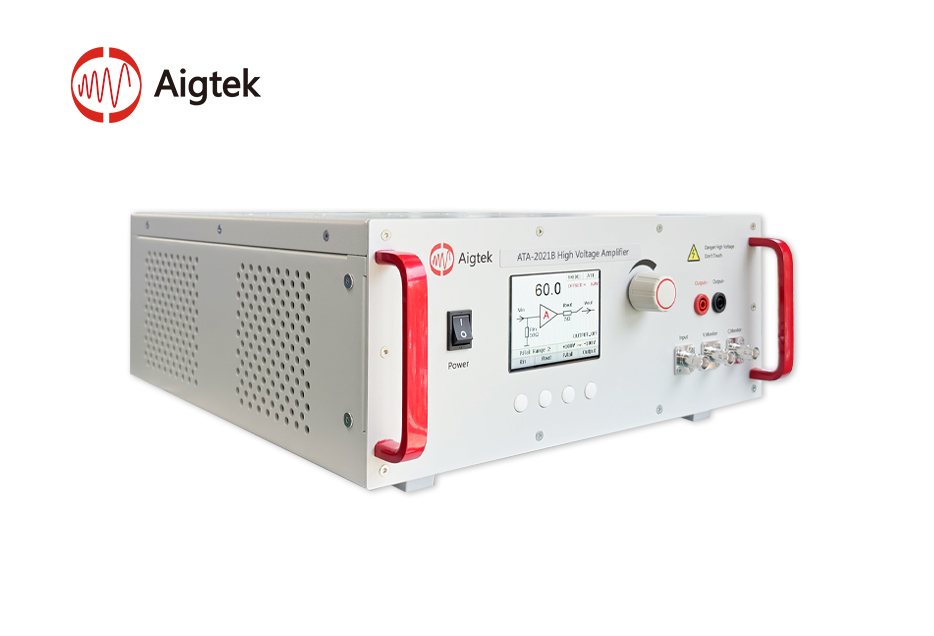

ATA-2021B高压放大器
ATA-2000系列高压放大器 带宽：（-3dB）DC~1MHz ｜ 电压：200Vp-p（±100Vp） ｜ 电流：500mAp
产品简介
ATA-2021B是一款可放大交直流信号的单通道高压放大器。最大输出200Vp-p电压，输出电压范围可根据输出轨调节；直流偏置电压三档可调，连续变化最大可输出±160V，可以实现输出非对称信号需求，驱动高压型负载。输入输出电阻两档切换，电压增益数控可调，设置参数自动保存，具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
官方定位：ATA-2000系列高压放大器，带宽：（-3dB）DC~1MHz、电压：200Vp-p（±100Vp）、电流：500mAp。
核心参数
• 带宽：（-3dB）DC~1MHz
• 电压：200Vp-p（±100Vp）
• 电流：500mAp
• 功率：50Wp
• 压摆率：≥445V/us
架构与特性
电压增益
0~60倍数控可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速、准确调整至需要的电压值。
液晶显示
ATA-2021B采用液晶显示屏，设备状态及参数动态显示，不同色彩的提示使人机交互更高效，操作界面一目了然，简洁易懂。
监测口 Monitor
20mV/AMonitor：监测口电压为输出端口电压的1/50，监测口为BNC接头，可直连示波器进行输出电压的实时监测。
2V/AMonitor：监测口电压为输出端口电流的2倍，监测口为BNC接头，可直连示波器进行输出电流的实时监测。
输出 Output
输出为香蕉插座，最大输出电压200Vp-p，最大输出电流500mAp。
输出电压轨三档可调
典型应用场景
• 超声测试
• 无损检测
• 驱动压电陶瓷
• 介电电泳细胞分选
• 超声雾化
• 超声聚焦
资源下载
• 官方产品页：西安安泰 官网 ATA-2021B高压放大器 产品页
详细指标请见 ATA-2021B高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-2021B高压放大器 详细指标
产品简介
ATA-2021B是一款可放大交直流信号的单通道高压放大器。最大输出200Vp-p电压，输出电压范围可根据输出轨调节；直流偏置电压三档可调，连续变化最大可输出±160V，可以实现输出非对称信号需求，驱动高压型负载。输入输出电阻两档切换，电压增益数控可调，设置参数自动保存，具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
0~60倍数控可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速、准确调整至需要的电压值。
核心指标
• 带宽：（-3dB）DC~1MHz
• 电压：200Vp-p（±100Vp）
• 电流：500mAp
• 功率：50Wp
• 压摆率：≥445V/us
电气指标
• 型号：ATA-2021B
• 输出形式：单端输出
• 通道数：1
• 带宽（-3dB）：DC~1MHz
• 最大输出电压：200Vp-p(±100Vp)
• 输出电压范围：Range1:+40V~-160V Range2:+100V~-100V Range3:+160V~-40V
• 最大输出电流：250mAp(DC~50Hz) 500mAp(＞50Hz)
• 最大输出功率：50Wp
• 电压增益：x0~60(0.1 step/1 step）
• 压摆率：≥445V/μs
• 谐波失真（THD）：≤0.1%@1kHz,100Vp-p
• 信噪比：≥80dB
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.1V
• 负载 RL 上限：≥395Ω(DC~50Hz) ≥195Ω(＞50Hz)
• 输出电阻：5Ω/50Ω
• 输入电阻：50Ω/10kΩ
• 输入幅度：0~10Vp-pMAX
• 直流偏置：±160V(0.1V step/1V step)
• 直流偏置：电压范围 Range1:+40V~-160V Range2:+100V~-100V Range3:+160V~-40V
接口与保护
• 输出接口：4mm 香蕉插座
• 电压监测：20mV/V(±5%@Output,FS)
• 电流监测：2V/A(±5%@Output,FS)
• 保护：过流保护
• 信号地：与机壳、电源线地相连
• 保险丝：2A/250V
供电与环境
• 供电电压：AC110~240V,50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：330*149*398mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
