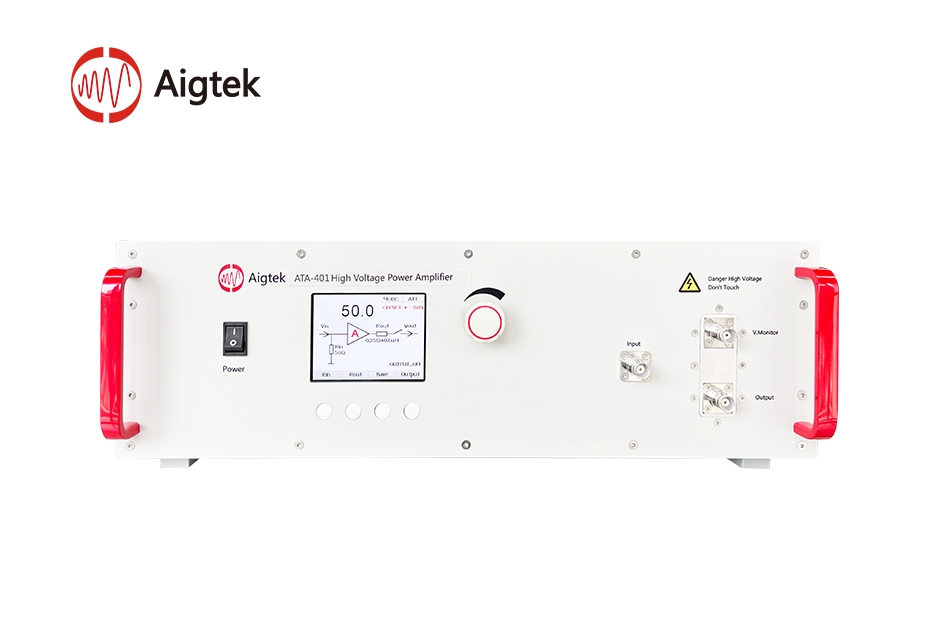

ATA-401 DC至300kHz单通道高压功率放大器 160Vp-p 452Wp，是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出160Vp-p(±80Vp)电压,452Wp功率,可以驱动高压功率型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择,可与主流的信号发生器配套使用,实现信号的放大。宽范围供电电源,可兼容全球不同地区的电源标准要求。

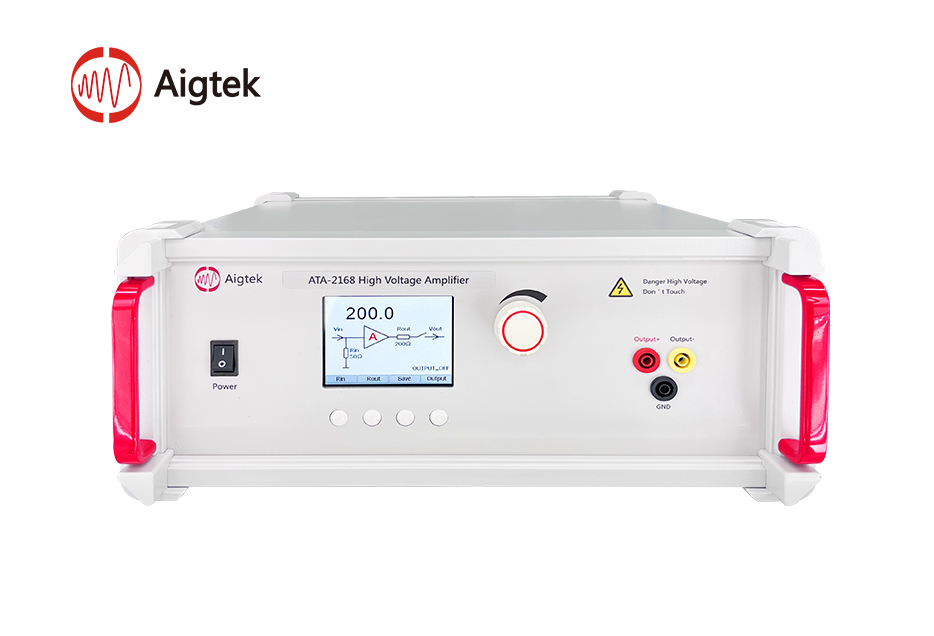

ATA-2168 DC至400kHz单通道高压放大器 1600Vp-p 40Wp，是一款可放大交直流信号的单通道高压放大器。最大输出1600Vp-p(±800Vp)高压,输入输出电阻两档切换,电压增益数控可调,一键保存常用设置,还具有程控功能,操作简洁方便,可与主流的信号发生器配套使用,实现信号的完放大。
ATA-216 DC至100kHz高压放大器 1600Vp-p 52Wp，是一款理想的可放大交直流信号的高压放大器。最大输出1600Vp-p(±800Vp)高压,可以驱动高压型负载。电压增益固定200倍,一键输出,提供了方便简洁的操作选择,可与主流的信号发生器配套使用,实现信号的放大。
- «
- 1
- »
ATA-214 DC至500kHz单通道高压放大器 400Vp-p 60Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

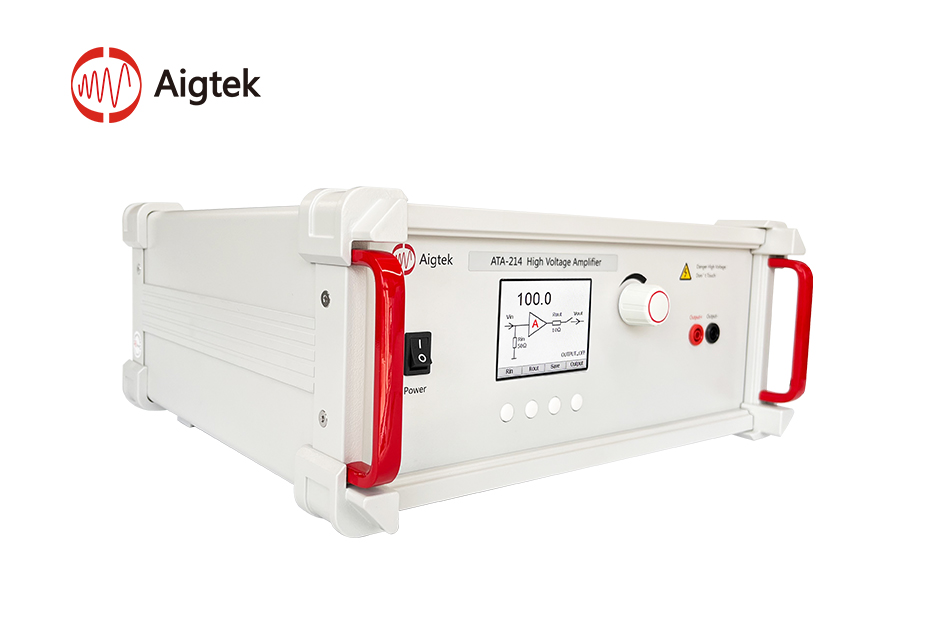

ATA-214高压放大器
ATA-2000系列高压放大器 带宽：（-3dB）DC~500kHz ｜ 电压：400Vp-p（±200Vp） ｜ 电流：300mAp
产品简介
ATA-214是一款理想的可放大交、直流信号的单通道的高压放大器。最大输出 400Vp-p (±200Vp) 高压，可以驱动高电压负载。增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
官方定位：ATA-2000系列高压放大器，带宽：（-3dB）DC~500kHz、电压：400Vp-p（±200Vp）、电流：300mAp。
核心参数
• 带宽：（-3dB）DC~500kHz
• 电压：400Vp-p（±200Vp）
• 电流：300mAp
• 功率：60Wp
• 压摆率：445V/μs
架构与特性
输入 Input
输入为BNC接口，输入电阻50Ω、5kΩ两档可选，匹配高低内阻信号源。
输出 Output
输出为接线柱接口，最大输出电压 400Vp-p(±200Vp) ，输出电流 300mAp。
液晶显示
ATA-214高压放大器采用液晶屏显示，操作界面一目了然，简洁易懂。
电压增益
ATA-214高压放大器采用的是增益数控 0~100 倍可调的方式，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至您需要的电压增益值。
监测口 Monitor
1/100 Monitor：此端口电压为输出端口的 1/100，监测口为 BNC 接头，可以直接连接到示波器进行输出电压的实时监测。
典型应用场景
• 超声测试
• 无损检测
• 驱动压电陶瓷
• 介电电泳细胞分选
• 超声雾化
• 超声聚焦
资源下载
• 官方产品页：西安安泰 官网 ATA-214高压放大器 产品页
详细指标请见 ATA-214高压放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-214高压放大器 详细指标
产品简介
ATA-214是一款理想的可放大交、直流信号的单通道的高压放大器。最大输出 400Vp-p (±200Vp) 高压，可以驱动高电压负载。增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
输入为BNC接口，输入电阻50Ω、5kΩ两档可选，匹配高低内阻信号源。
核心指标
• 带宽：（-3dB）DC~500kHz
• 电压：400Vp-p（±200Vp）
• 电流：300mAp
• 功率：60Wp
• 压摆率：445V/μs
电气指标
• 型号：ATA-214
• 输出形式：单端输出
• 通道数：1
• 带宽（-3dB）：DC~500kHz
• 最大输出电压：400Vp-p(±200Vp)
• 最大输出电流：150mAp(DC~50Hz) 300mAp(>50Hz)
• 最大输出功率：60Wp
• 电压增益：x0~100(0.1 step/1 step)
• 压摆率：≥444.3V/μs
• 压摆率：≥445V/μs
• 谐波失真（THD）：≤0.1%@1kHz,100Vp-p
• 信噪比：≥80dB
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.3V
• 负载 RL 上限：≥1323Ω(DC~50Hz) ≥657Ω(>50Hz)
• 输出电阻：10Ω/2.5KΩ
• 输入电阻：50Ω/5kΩ
• 输入幅度：0~10Vp-pMAX
接口与保护
• 输出接口：4mm 香蕉插座
• 电压监测：10mV/V(±5%@Output,FS)
• 电流监测：10V/A(±5%@Output,FS)
• 保护：过流保护
• 信号地：与机壳、电源线地相连
• 保险丝：2A/250V
供电与环境
• 供电电压：AC220V±10%,50Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：366*164*369mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
