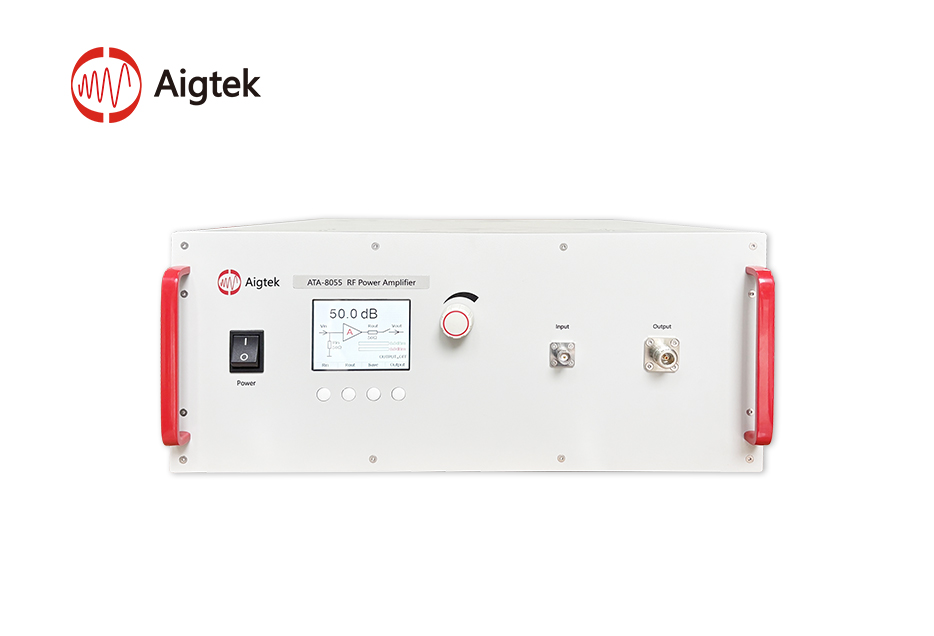

ATA-8055 100kHz至5MHz射频功率放大器 500W，是一款射频功率放大器。其P1dB输出功率250W,饱和输出功率500W。增益数控可调,一键保存设置,提供了方便简洁的操作选择,可与主流的信号发生器配套使用,实现射频信号的放大。宽范围供电电源,可兼容全球不同地区的电源标准。
ATA-318 DC至30kHz单通道功率放大器 100Vp-p 4000Wp，是一款理想的单通道功率放大器。最大输出电压100Vp-p(±50Vp),最大输出电流80Ap,可与主流的信号发生器配套使用,实现信号的放大。
ATA-315 10kHz至150kHz单通道功率放大器 850Vp-p 901Wp，是一款理想的单通道功率放大器。最大输出电压850Vp-p(±425Vp),最大输出电流2.12Ap,可与主流的信号发生器配套使用,实现信号的放大。
- «
- 1
- »
ATA-314 DC至20kHz功率放大器 100Vp-p 2000Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

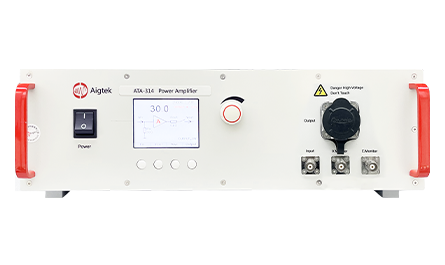

ATA-314功率放大器
ATA-300系列功率放大器 带宽：（-3dB）DC~20kHz ｜ 电压：100Vp-p(±50Vp) ｜ 电流：40Ap
产品简介
ATA-314是一款理想的可放大交、直流信号的功率放大器。最大输出2000Wp功率，可以驱动功率型负载。增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
官方定位：ATA-300系列功率放大器，带宽：（-3dB）DC~20kHz、电压：100Vp-p(±50Vp)、电流：40Ap。
核心参数
• 带宽：（-3dB）DC~20kHz
• 电压：100Vp-p(±50Vp)
• 电流：40Ap
• 功率：2000Wp
• 压摆率：≥4.44V/μs
架构与特性
输入Input
输入接口为BNC接口；输入波形幅度 0~10Vp-pMAX；输入电阻 50Ω、100kΩ两档可选，匹配高低内阻信号源。
输出Output
输出接口为香蕉插座，最大输出电压100Vp-p(±50Vp)，最大输出电流40Ap。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控0~30倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
典型应用场景
• 亥姆霍兹线圈驱动
• 扬声器测试
• 超声喇叭测试
• 电流传感器测试
• 电磁测试
• 电池热管理
资源下载
• 官方产品页：西安安泰 官网 ATA-314功率放大器 产品页
详细指标请见 ATA-314功率放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-314功率放大器 详细指标
产品简介
ATA-314是一款理想的可放大交、直流信号的功率放大器。最大输出2000Wp功率，可以驱动功率型负载。增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
输入接口为BNC接口；输入波形幅度 0~10Vp-pMAX；输入电阻 50Ω、100kΩ两档可选，匹配高低内阻信号源。
核心指标
• 带宽：（-3dB）DC~20kHz
• 电压：100Vp-p(±50Vp)
• 电流：40Ap
• 功率：2000Wp
• 压摆率：≥4.44V/μs
电气指标
• 型号：ATA-314
• 输出形式：单端输出
• 带宽（-3dB）：DC~20kHz
• 最大输出电压：100Vp-p（±50Vp）
• 最大输出电流：20Ap（DC~50Hz） 40Ap（＞50Hz）
• 最大输出功率：2000Wp
• 电压增益：x0~30（0.1 step/1 step）
• 压摆率：≥4.44V/μs
• 谐波失真（THD）：≤0.1%@1kHz，100Vp-p
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.1V
• 纹波：≤0.01Vrms
• 负载 RL 上限：≥2.4Ω（DC~50Hz） ≥1.15Ω（＞50Hz）
• 输出电阻：0.1Ω
• 输入电阻：50Ω/100kΩ
• 输入幅度：0~10Vp-pMAX
• 直流偏置：±50V（0.1V step/1V step）
接口与保护
• 输出接口：航空插座
• 电压监测：20mV/V（±5%@Output,FS）
• 电流监测：40mV/A（±5%@Output,FS）
• 保护：过流保护、过压保护、过温保护
• 信号地：与机壳、电源线地相连
供电与环境
• 供电电压：AC110~240V，50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：440*149*550mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
