西安安泰 Aigtek

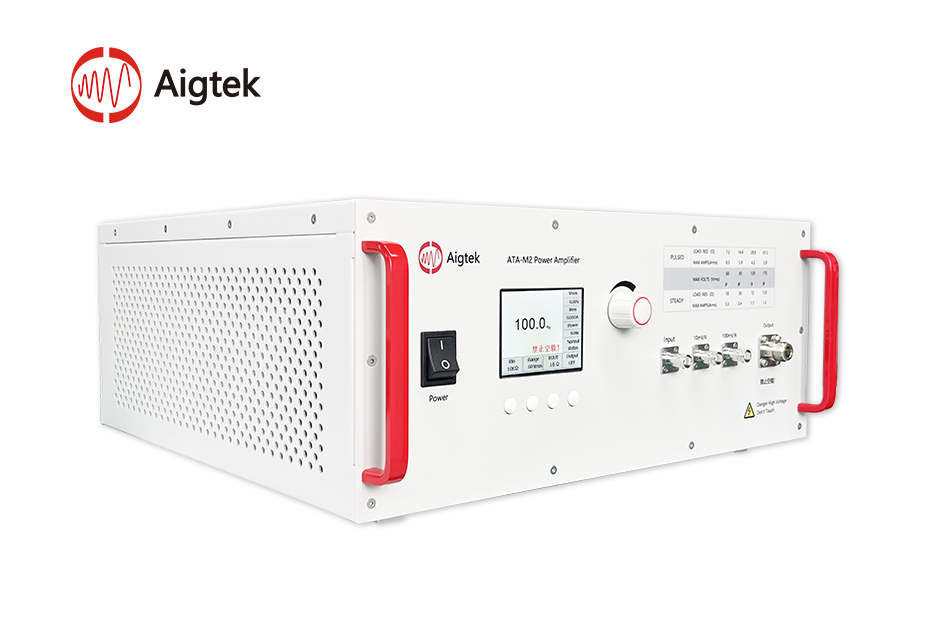

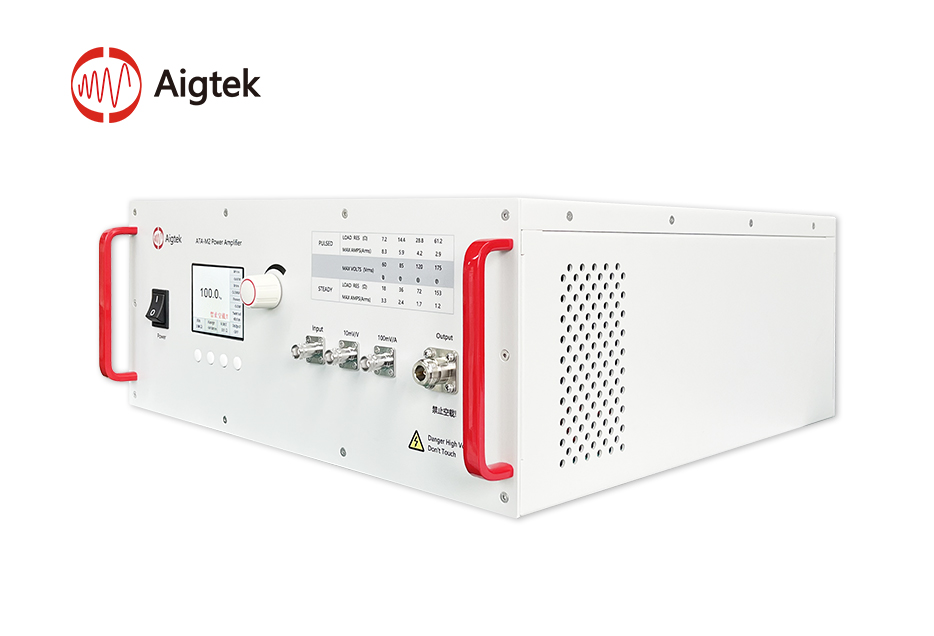

ATA-M2功率放大器
ATA-M系列功率放大器 带宽：（-3 dB）10kHz~500kHz ｜ 电压：175Vrms ｜ 功率：200VA
产品简介
ATA-M2是一款理想的单通道功率放大器。最大输出175Vrms电压，200VA功率，可驱动0~100%的阻性或非阻性负载。输出阻抗匹配多个档位可选，客户可根据测试需求调节。
官方定位：ATA-M系列功率放大器，带宽：（-3 dB）10kHz~500kHz、电压：175Vrms、功率：200VA。
核心参数
• 带宽：（-3 dB）10kHz~500kHz
• 电压：175Vrms
• 功率：200VA
架构与特性
输入Input
单端输入，输入为BNC接口。
输出Output
输出阻抗匹配多个电压档位可选，客户可根据测试需求在相应的档位下调整电压百分比（0~100%）实现输出调整。设备带有输出过热、过载保护，液晶面板显示当前的保护状态，排查故障后方可重新输出。
液晶面板显示
ATA-M2功率放大器采用液晶屏显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。
监测口Monitor
输出电流monitor：100mV/A
输出电压monitor：10mV/V
输出监测口为BNC接头，可以直接连接到示波器进行实时监测。
典型应用场景
• 水下通信
• 石油勘探
• 水声换能器驱动
• 变压器老化
• 磁芯损耗测试
• 水下测距
• 超声驱鱼
资源下载
• 官方产品页：西安安泰 官网 ATA-M2功率放大器 产品页
详细指标请见 ATA-M2功率放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-M2功率放大器 详细指标
产品简介
ATA-M2是一款理想的单通道功率放大器。最大输出175Vrms电压，200VA功率，可驱动0~100%的阻性或非阻性负载。输出阻抗匹配多个档位可选，客户可根据测试需求调节。
单端输入，输入为BNC接口。
核心指标
• 带宽：（-3 dB）10kHz~500kHz
• 电压：175Vrms
• 功率：200VA
电气指标
• 型号：ATA-M2
• 带宽（-3dB）：10kHz~500kHz
• 最大输出电压：175Vrms
• 最大连续输出功率：200VA
• 最大脉冲输出功率：500VA,10%@1S
• 谐波失真（THD）：≤0.5%@50kHz,42Vrms (85Vrms 档位 )
• 输入电阻：10kΩ
• 满幅输出时输入电压：1Vrms
接口与保护
• 输出接口：N 型
• 电压监测：10mV/V（±5%@Output,FS）
• 电流监测：100mV/A（±5%@Output,FS）
• 保护：过温保护、过压保护、短路保护 空载保护
• 信号地：与机壳、电源线地相连
供电与环境
• 供电电压：AC110~240V,50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
