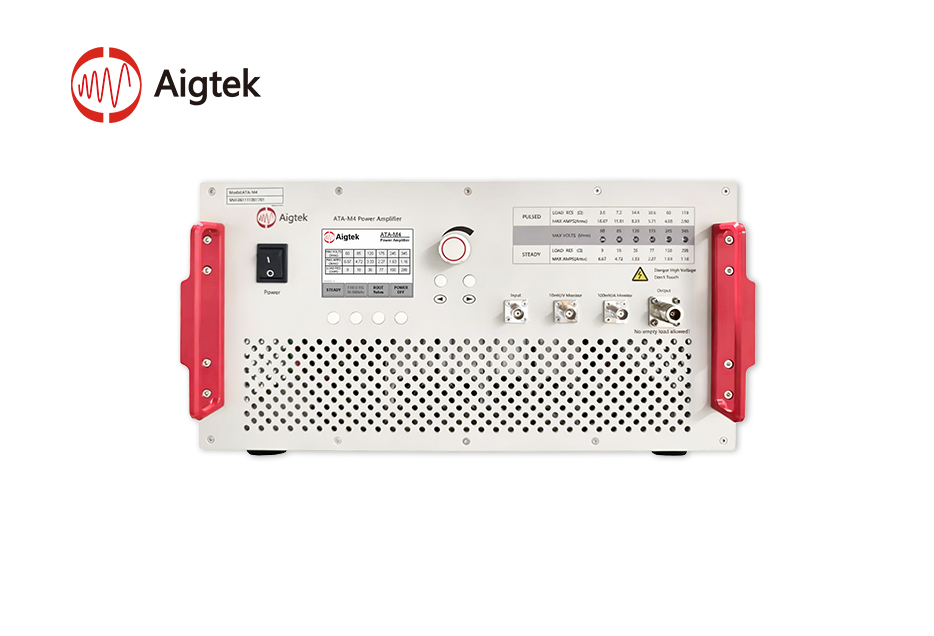

ATA-M4 10kHz至500kHz单通道功率放大器 345Vrms 400VA，是一款理想的单通道功率放大器。最大输出345Vrms电压,400VA功率,可驱动0~100%的阻性或非阻性负载。输出阻抗匹配多个档位可选,客户可根据测试需求调节。
- «
- 1
- »
ATA-M230 DC至700kHz高压放大器模块 600Vpp 21Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek
ATA-M230高压放大器模块
ATA-M220高压放大器模块 带宽：（-3dB）DC~700kHz ｜ 输出电压：600Vpp ｜ 功率：21Wp
产品简介
ATA-M230是一款可放大交直流信号的高压放大器模块。具备0至 700kHz 的超宽频率范围 ，供电电压 24V，最大输出电压可达 600Vpp，结构紧促 ，线性度高 ，整个模块具备完善的过载保护机制。
官方定位：ATA-M220高压放大器模块，带宽：（-3dB）DC~700kHz、输出电压：600Vpp、功率：21Wp。
核心参数
• 带宽：（-3dB）DC~700kHz
• 输出电压：600Vpp
• 功率：21Wp
• 供电电压：24V
架构与特性
ATA-M230高压放大器模块参数：
带宽（-3dB）DC~700kHz
供电电压24V
输出电压600Vpp
ATA-M230高压放大器模块应用领域 ：
电子实验测试
压电陶瓷驱动
超声波测试
换能器驱动
无线电能传输
ATA-M230高压放大器模块产品特点：
1、超宽的频率范围
DC~700kHz的宽频率量程，通用性，兼容性更强。
2、信号输入与输出
输入、输出接口均为BNC，控制输入信号和波形，即可实现信号放大。
3、结构紧促
作为集成模块，它为研发紧凑型产品和系统提供了理想的尺寸。封装成型的设计，具有防潮、防尘、耐振动、耐冲击的特点，提高了产品的可靠性。
4、供电电压
操作简单，只需DC24V的供电电压即可工作。
5、高可靠性
凭借Aigtek独特的高速功率模块开发技术，我们提供安全、高度可靠的产品。
6、全固态
全固态配置使用寿命更长。
资源下载
• 官方产品页：西安安泰 官网 ATA-M230高压放大器模块 产品页
详细指标请见 ATA-M230高压放大器模块 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-M230高压放大器模块 详细指标
产品简介
ATA-M230是一款可放大交直流信号的高压放大器模块。具备0至 700kHz 的超宽频率范围 ，供电电压 24V，最大输出电压可达 600Vpp，结构紧促 ，线性度高 ，整个模块具备完善的过载保护机制。
带宽（-3dB）DC~700kHz
核心指标
• 带宽：（-3dB）DC~700kHz
• 输出电压：600Vpp
• 功率：21Wp
• 供电电压：24V
电气指标
• 型号：ATA-M230
• 输出形式：单端输出
• 通道数：1
• 带宽（-3dB）：DC~700kHz
• 最大输出电压：600Vp-p(±300Vp-p)
• 最大输出功率：21Wp
• 电压增益：100 倍
• 压摆率：≥932V/μs
• 谐波失真（THD）：≤0.5%@1kHz,100Vp-p
• 信噪比：≥70dB
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.3V
• 负载 RL 上限：≥8.6kΩ(DC~50Hz) ≥4.3kΩ(＞50Hz)
• 输出电阻：100Ω
• 输入电阻：50Ω
• 输入幅度：0~10Vp-pMAX
接口与保护
• 输出接口：BNC
• 保护：过流保护
• 信号地：与机壳、输出地相连
供电与环境
• 供电电压：DC24V 程控 RS232 接口
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：1 年
结构与附件
• 尺寸：170*55*190mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
