ATA-P1005 DC至10kHz单通道功率放大器 0V至150V 750Wp|西安安泰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
西安安泰 Aigtek

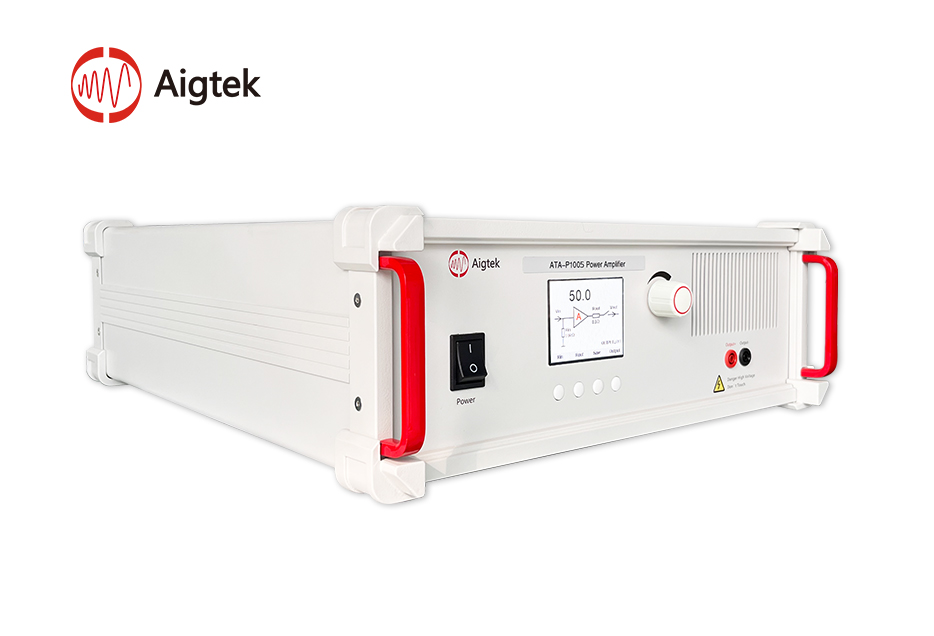

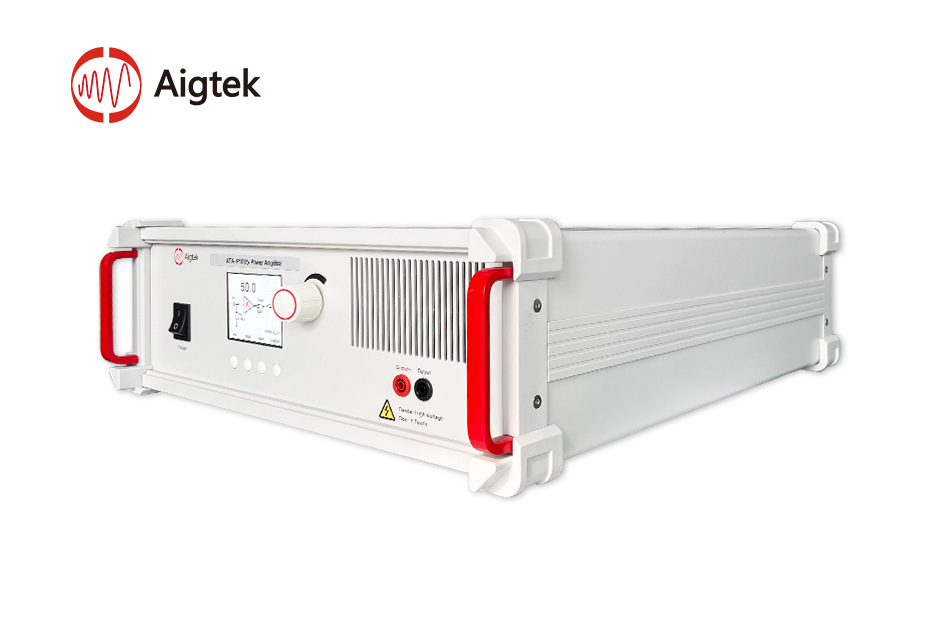

ATA-P1005功率放大器
ATA-P系列功率放大器 带宽：（-3dB）DC~10kHz ｜ 电压范围：0V~150V ｜ 电流：5Ap
产品简介
ATA-P1005是一款理想的可放大交直流信号的单通道功率放大器。最大输出功率可达750Wp，可以驱动压电陶瓷片、叠堆型压电陶瓷、开环封装压电陶瓷以及纳米定位工作台等压电制动产品。电压增益数控可调，一键保存常用设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
官方定位：ATA-P系列功率放大器，带宽：（-3dB）DC~10kHz、电压范围：0V~150V、电流：5Ap。
核心参数
• 带宽：（-3dB）DC~10kHz
• 电压范围：0V~150V
• 电流：5Ap
• 功率：750Wp
• 压摆率：≥6.7V/μs
架构与特性

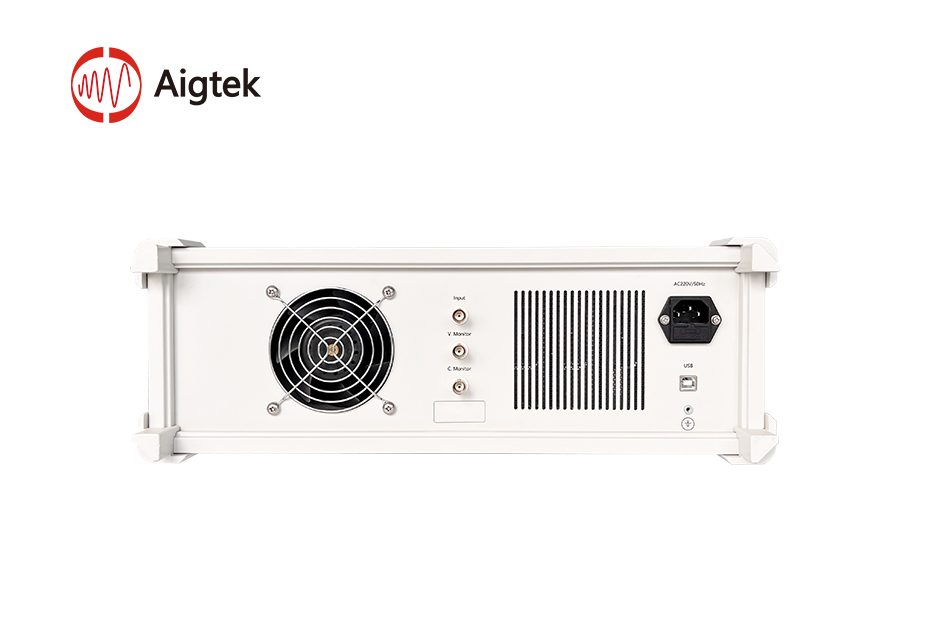

输入Input
输入为BNC接口，输入电阻10kΩ。
输出Output
输出为香蕉插座，输出电压范围0V~150V，最大输出电流5Ap。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控0~50倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口Monitor
输出电流monitor：500mV/A
输出电压monitor：50mV/V
输出监测口为BNC接头，可以直接连接到示波器进行实时监测。
典型应用场景
• 压电叠堆
• 压电偏转镜
• 纳米定位台
• 压点电机
• 压电马达
• 压电点胶阀
• 光纤拉伸
资源下载
• 官方产品页：西安安泰 官网 ATA-P1005功率放大器 产品页
详细指标请见 ATA-P1005功率放大器 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATA-P1005功率放大器 详细指标
产品简介
ATA-P1005是一款理想的可放大交直流信号的单通道功率放大器。最大输出功率可达750Wp，可以驱动压电陶瓷片、叠堆型压电陶瓷、开环封装压电陶瓷以及纳米定位工作台等压电制动产品。电压增益数控可调，一键保存常用设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
输入为BNC接口，输入电阻10kΩ。
核心指标
• 带宽：（-3dB）DC~10kHz
• 电压范围：0V~150V
• 电流：5Ap
• 功率：750Wp
• 压摆率：≥6.7V/μs
电气指标
• 型号：ATA-P1005
• 输出形式：单端输出
• 通道数：1
• 带宽（-3dB）：DC~10kHz
• 输出电压范围：0V~150V
• 最大输出电流：2.5Ap ( DC~50Hz) 5Ap (＞50Hz)
• 最大输出功率：750Wp
• 电压增益：x0~50 ( 0.1 step/1 step)
• 压摆率：≥6.7V/μs
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.3V
• 负载 RL 上限：≥59.5Ω（DC~50Hz） ≥29.5Ω（>50Hz）
• 输出电阻：0.5Ω
• 输入电阻：10kΩ
• 输入幅度：0~10Vp-pMAX
接口与保护
• 输出接口：4mm 香蕉插座
• 电压监测：50mV/V（±5%@Output,FS）
• 电流监测：500mV/A（±5%@Output,FS）
• 保护：过流保护、过压保护、过温保护
• 信号地：与机壳、电源线地相连
• 保险丝：8A/250V
供电与环境
• 供电电压：AC110~240V，50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH ，无冷凝
• 质保：3 年
结构与附件
• 尺寸：442*164*574mm (宽*高*深)
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
