EXFO · EXFO Inc.

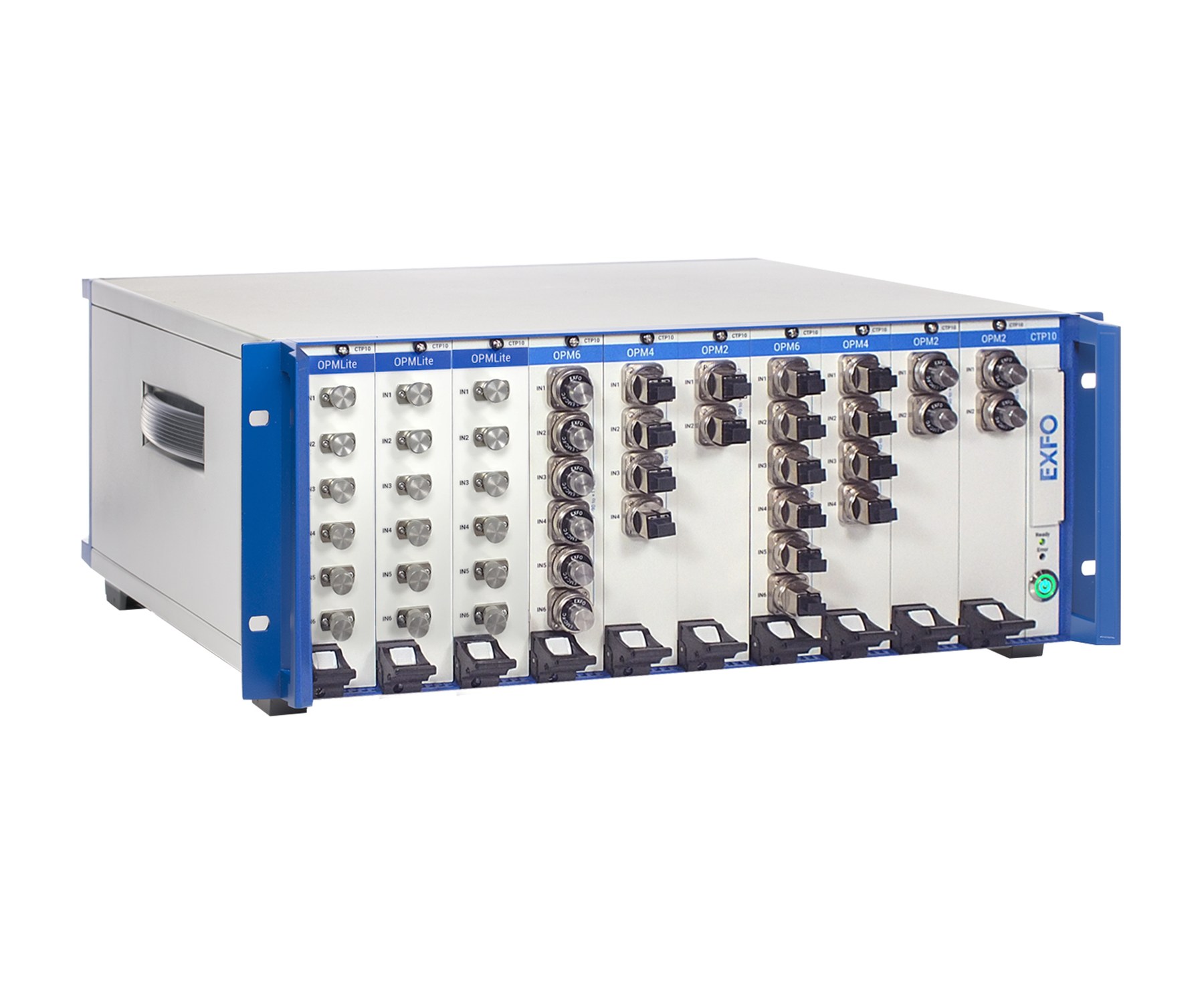

CTP10 无源光器件测试平台
工作波长范围 1240 nm–1680 nm (b) · 回波损耗 > 55 dB · 波长不确定度 ±5 pm
产品简介
性能强大的无源光器件测试平台，适用于测试WDM器件和光子集成电路
核心参数
• 工作波长范围：1240 nm–1680 nm (b)
• 回波损耗 - 动态范围（typical at 10 nm/s） - With IL RL OPM2：> 55 dB
• 波长不确定度（typical）：±5 pm
• 重量 - 主机：8.5 kg (18.7 lb)
• 外形尺寸（mainframe – H × W × D）：178 mm × 482 mm × 435 mm (7 in × 19 in × 17 in) / 4U full rack with rackmount fixtures
• Specified wavelength range - With IL PDL OPM2：1260 nm–1620 nm
• Specified wavelength range - With IL RL OPM2：1250 nm–1630 nm
• 波长可重复性（typical）：±1 pm (c)
功能与特点

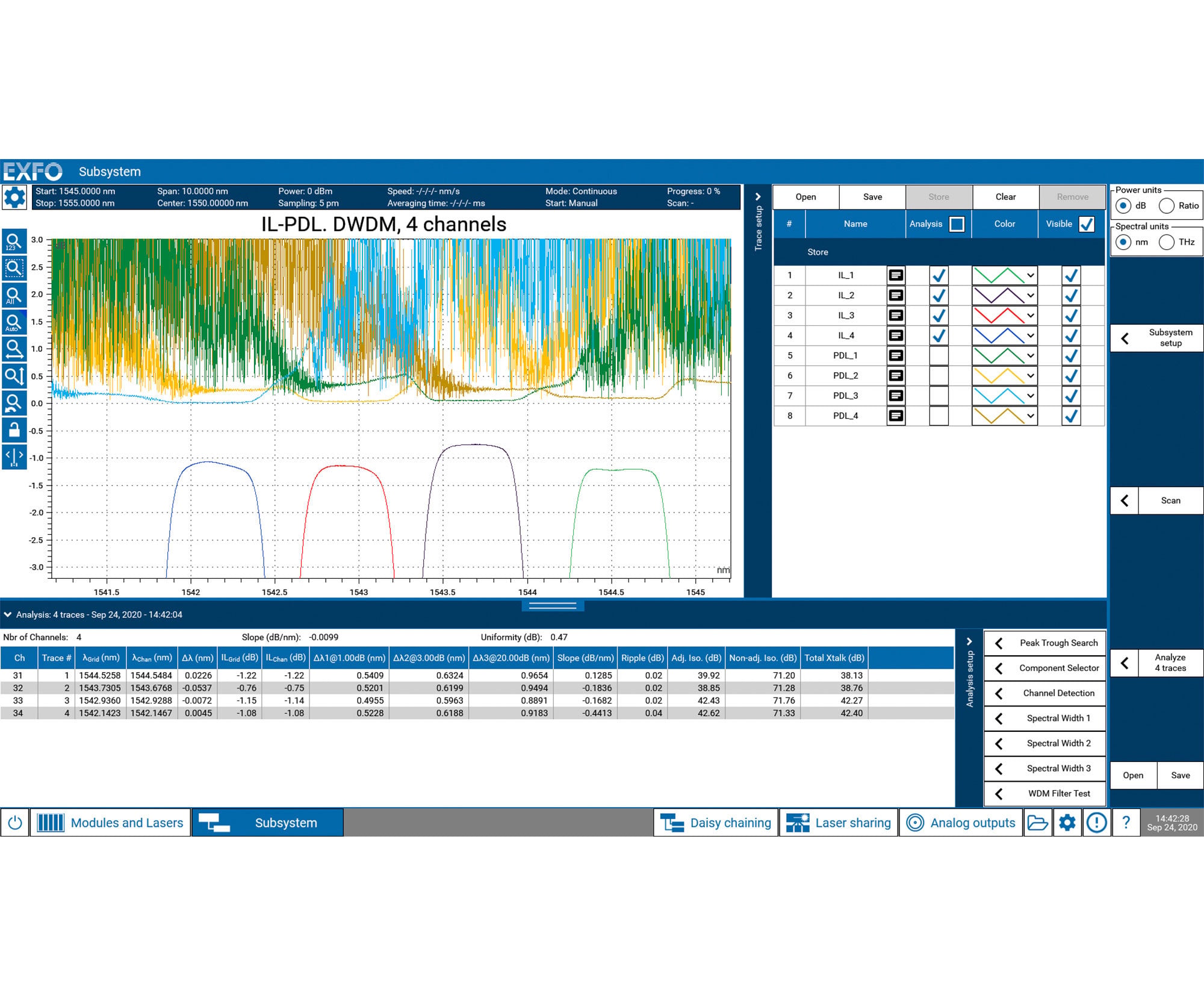

• 使用扫频技术进行光损耗（IL、PDL和RL）与光电流测量
• 业内率先支持全波段PDL测量，覆盖从1260 nm到1620 nm的波长
• 集高动态范围、高精准度、亚皮米级分辨率和高测试速度于一身
• 成的解决方案，配备GUI，并内置分析功能
• 采用可扩展的架构，适用于研发和制造环境
• 两种工作模式：使用专用模块进行的光学触发/使用日志记录功能进行的电气触发
典型应用

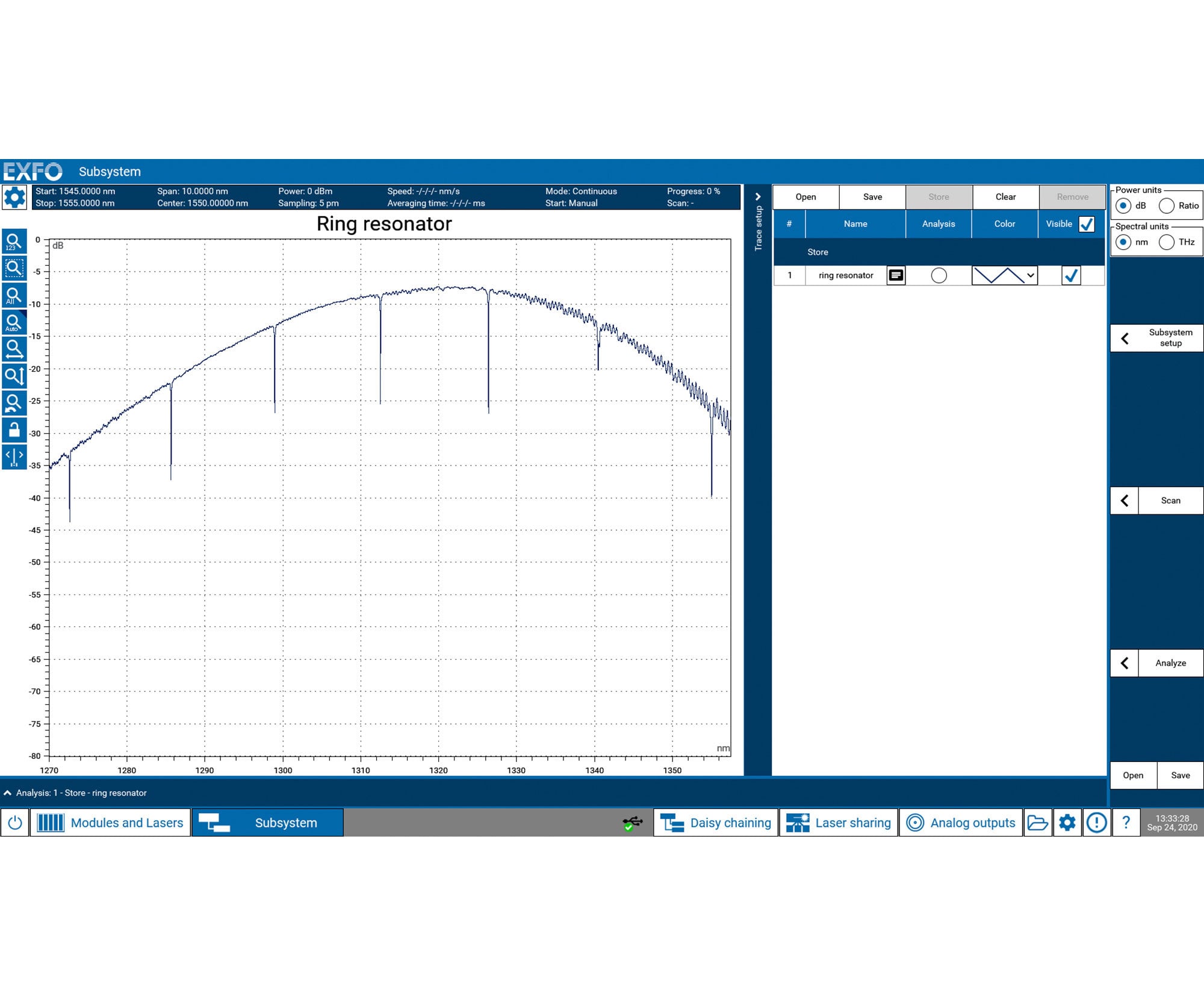

• 亚皮米级分辨率的集成光子器件光谱鉴定

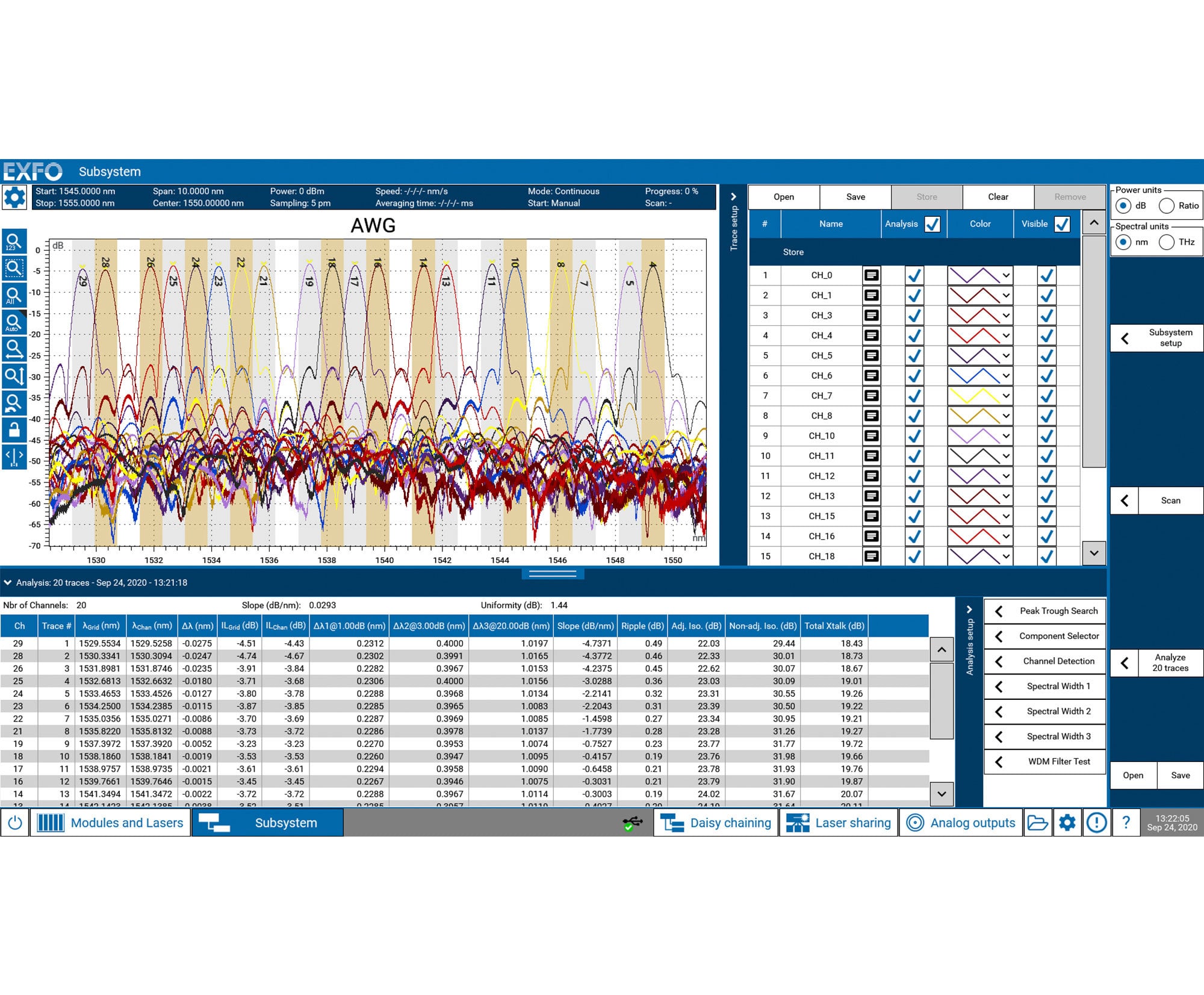

• 制造和研发环境中的多输出无源光器件测试

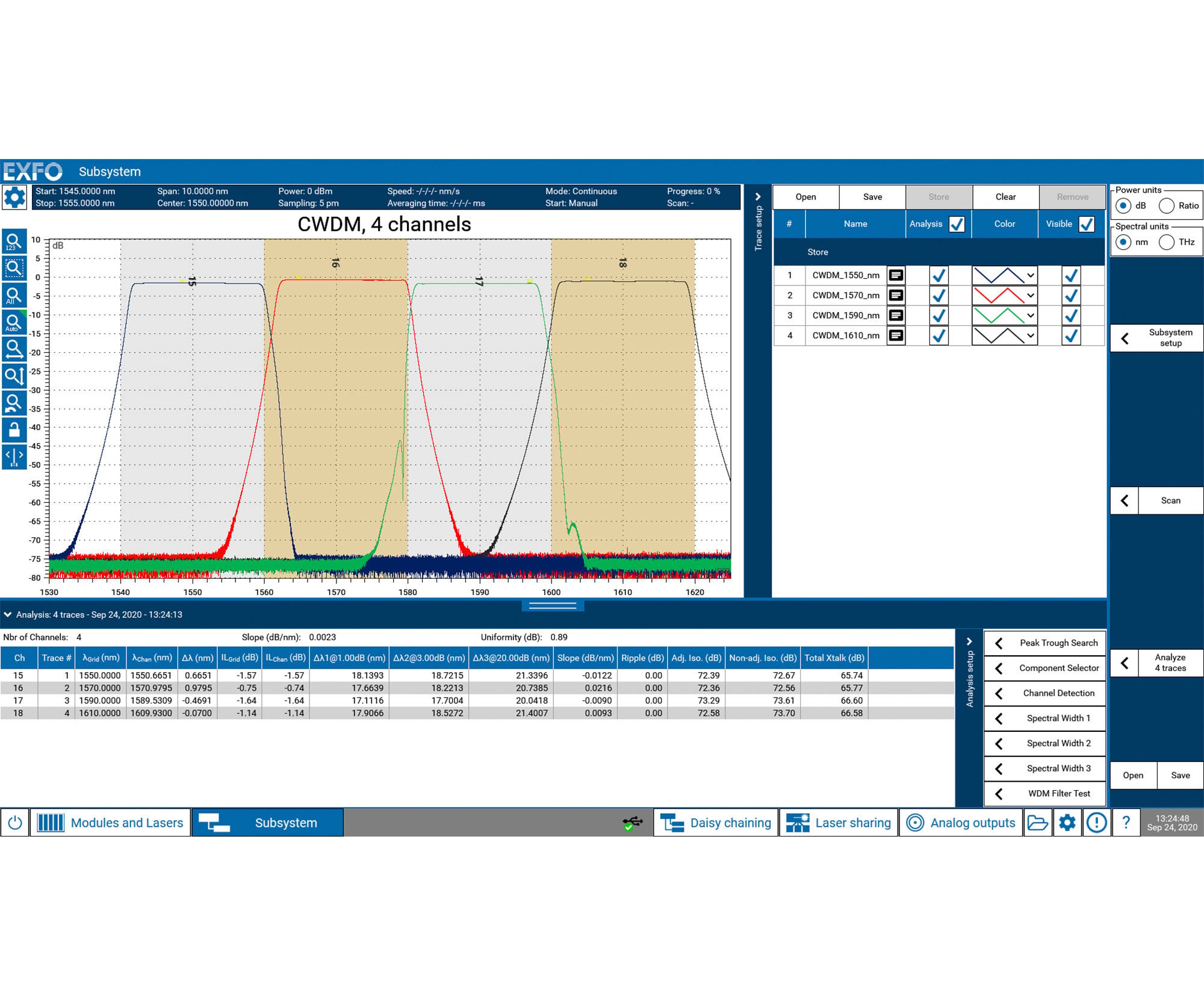

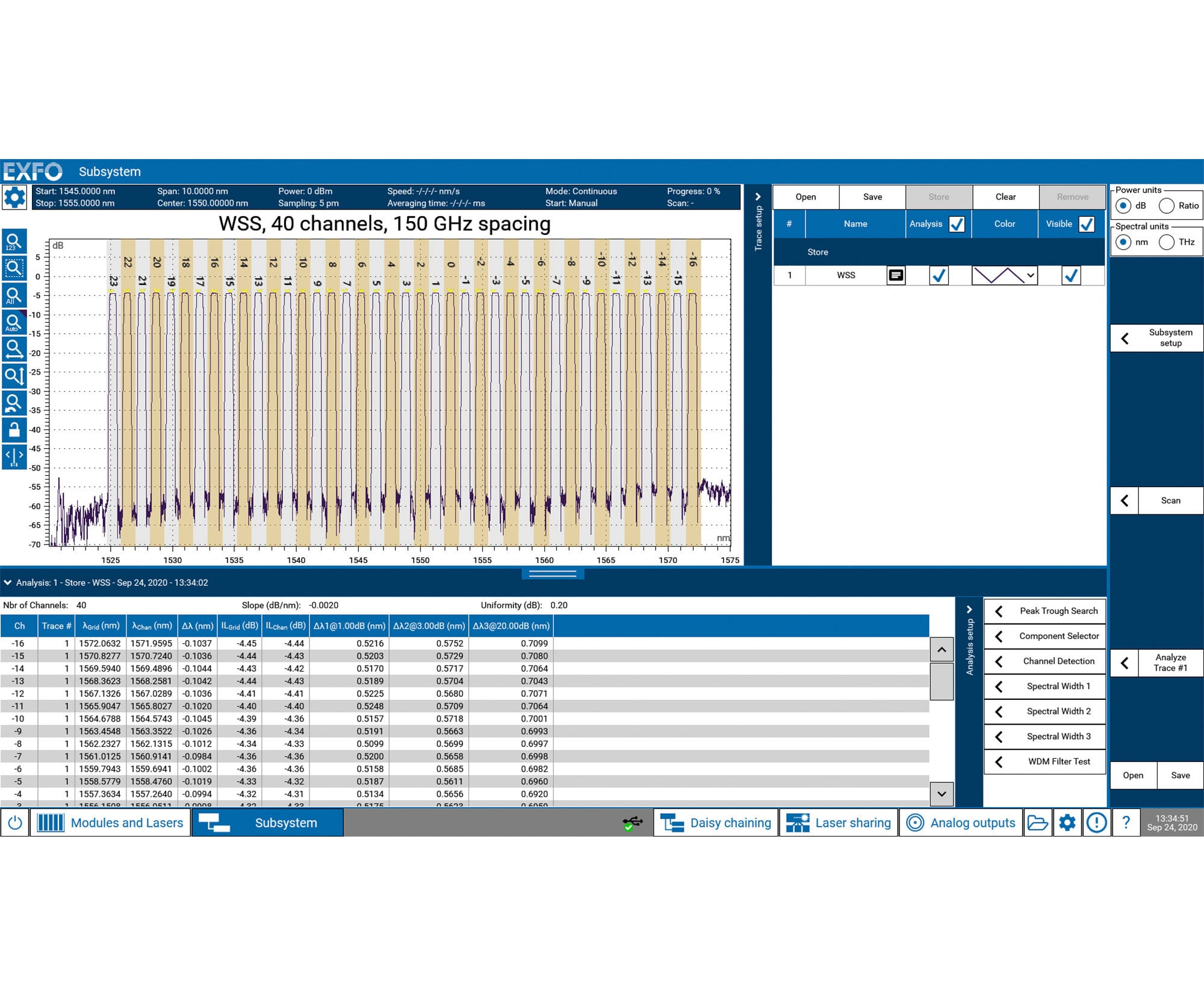

• WSS和ROADM校准与测试
• 薄膜滤波器（TFF）鉴定
• 瞬态现象日志记录功能

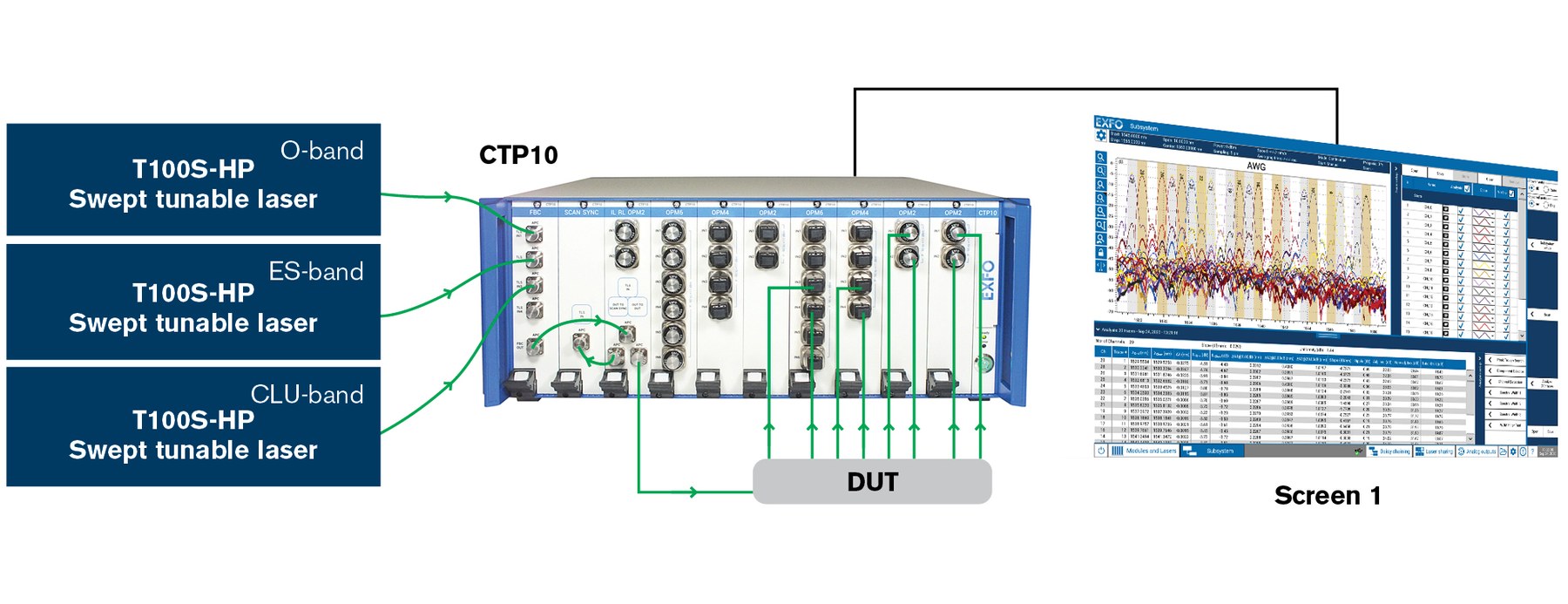

• 使用来自可调谐激光器的电气触发器进行光谱鉴定
资源下载
• 详细指标：全部技术指标已单独整理，详见 CTP10 无源光器件测试平台 详细指标页
onetest仪器资源库 · EXFO CTP10 无源光器件测试平台
EXFO · EXFO Inc.
CTP10 无源光器件测试平台 · 详细指标
工作波长范围 1240 nm–1680 nm (b) · 回波损耗 > 55 dB · 波长不确定度 ±5 pm
产品简介
性能强大的无源光器件测试平台，适用于测试WDM器件和光子集成电路
本页按官方规格资料分组收录 CTP10 无源光器件测试平台 的全部关键技术指标；产品定位、特性与应用场景请见 CTP10 产品介绍页。
技术指标
技术规格
• Specified wavelength range - With IL PDL OPM2：1260 nm–1620 nm
• Specified wavelength range - With IL RL OPM2：1250 nm–1630 nm
• 工作波长范围：1240 nm–1680 nm (b)
• 波长不确定度（typical）：±5 pm
• 波长可重复性（typical）：±1 pm (c)
• Wavelength display resolution - Standard mode：1 pm 至 250 pm
• Wavelength display resolution - High-resolution mode：0.02 pm 至 0.5 pm
• Optical connectors - With IL PDL OPM2 - IN：FC/APC, PM
• Optical connectors - With IL PDL OPM2 - OUT：FC/APC, SMF
• Optical connectors - With IL RL OPM2：FC/APC, SMF
• Maximum safe power - TLS IN：15 dBm
• Maximum safe power - SCAN SYNC：14 dBm
• Measurable response variation（typical）：> 10 000 dB/nm at 100 nm/s (d)
• Optimum tunable laser sweep speed range：10 nm/s–200 nm/s
• PDL measurement method - With IL PDL OPM2：4-States Mueller
• PDL uncertainty (typical at 100 nm/s) - With IL PDL OPM2：±0.06 dB + 1% PDL (e, f)
• 回波损耗 - 动态范围（typical at 10 nm/s） - With IL RL OPM2：> 55 dB
• Return loss uncertainty (typical) - With IL RL OPM2：±0.5 dB (g)
• 插损 - 动态范围（typical at 10 nm/s） - With OPMx：> 80 dB (h)
• 插损 - 动态范围（typical at 10 nm/s） - With OPMLite：> 75 dB (h)
• 插损 - 动态范围（typical at 100 nm/s） - With OPMx：> 70 dB (h)
• 插损 - 动态范围（typical at 100 nm/s） - With OPMLite：> 65 dB (h)
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMx - 0 dB to 20 dB：±0.005 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMx - 20 dB to 40 dB：±0.005 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMx - 40 dB to 50 dB：±0.010 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMx - 50 dB to 60 dB：±0.030 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMLite - 0 dB to 20 dB：±0.005 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMLite - 20 dB to 40 dB：±0.005 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMLite - 40 dB to 50 dB：±0.020 dB
• 插损 - Repeatability 2 σ (typical at 10 nm/s) - With OPMLite - 50 dB to 60 dB：±0.075 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMx - 0 dB to 20 dB：±0.005 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMx - 20 dB to 40 dB：±0.010 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMx - 40 dB to 50 dB：±0.050 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMx - 50 dB to 60 dB：±0.250 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMLite - 0 dB to 20 dB：±0.005 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMLite - 20 dB to 40 dB：±0.020 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMLite - 40 dB to 50 dB：±0.150 dB
• 插损 - Repeatability 2 σ (typical at 100 nm/s) - With OPMLite - 50 dB to 60 dB：±0.300 dB
• Spectral measurement with electrical trigger - Specified wavelength range：1250 nm–1630 nm
• Spectral measurement with electrical trigger - 动态范围（typical at 10 nm/s） - With OPMLite：> 80 dB (i)
• Spectral measurement with electrical trigger - 动态范围（typical at 100 nm/s） - With OPMLite：> 70 dB (i)
• Optical detectors - 传感器类型 - With OPMx：Temperature-controlled InGaAs
• Optical detectors - 传感器类型 - With OPMLite：Uncooled InGaAs
• Optical detectors - Compatible fiber type：SMF28
• Optical detectors - Compatible optical adaptors - With OPMx：FC or SC connectors
• Optical detectors - Compatible optical adaptors - With OPMLite：Fixed FC/APC connectors
• Optical detectors - Maximum safe power - With OPMx：11 dBm
• Optical detectors - Maximum safe power - With OPMLite：18 dBm
• Optical detectors - Averaging time：Manual: 1 µs 至 1 s, automatic
• Optical detectors - Display acquisition resolution：< 0.0001 dB
• Optical detectors - 回波损耗（typical） - With OPMx：> 56 dB
• Optical detectors - 回波损耗（typical） - With OPMLite：> 49 dB
• Optical detectors - Polarization dependent response（typical）：0.05 dB
• Optical detectors - Insertion loss linearity (characteristic at 10 nm/s) - With OPMx - Over 30 dB range：±0.025 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 10 nm/s) - With OPMx - Over 65 dB range：±0.035 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 10 nm/s) - With OPMLite - Over 30 dB range：±0.025 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 10 nm/s) - With OPMLite - Over 55 dB range：±0.035 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 100 nm/s) - With OPMx - Over 30 dB range：±0.025 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 100 nm/s) - With OPMx - Over 60 dB range：±0.035 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 100 nm/s) - With OPMLite - Over 30 dB range：±0.025 dB (d)
• Optical detectors - Insertion loss linearity (characteristic at 100 nm/s) - With OPMLite - Over 50 dB range：±0.035 dB (d)
• Photocurrent meters - Measurement configuration：Grounded cathode, photovoltaic – no reverse bias (e)
• Photocurrent meters - Photocurrent range：–85 dBmA 至 10 dBmA (f)
• Photocurrent meters - Current uncertainty（characteristic）：±1% (g)
• Photocurrent meters - 线性度（characteristic）：±0.05 dB ±2 pA (h)
• Photocurrent meters - Noise 2 σ (typical at 10 nm/s) - 8 dBmA to –20 dBmA：±0.005 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 10 nm/s) - –20 dBmA to –40 dBmA：±0.010 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 10 nm/s) - –40 dBmA to –50 dBmA：±0.015 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 10 nm/s) - –50 dBmA to –60 dBmA：±0.050 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 100 nm/s) - 8 dBmA to –20 dBmA：±0.005 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 100 nm/s) - –20 dBmA to –40 dBmA：±0.030 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 100 nm/s) - –40 dBmA to –50 dBmA：±0.150 dB (i)
• Photocurrent meters - Noise 2 σ (typical at 100 nm/s) - –50 dBmA to –60 dBmA：±0.500 dB (i)
• Photocurrent meters - Maximum safe current：11 dBmA
• Photocurrent meters - Connectors：Triaxial 2-lug Pomona – center contact: anode; outer contact: cathode; shield: ground (j)
(a) Unless otherwise specified, after 1-hour warm-up (for the CTP10 mainframe and modules), at a constant temperature of 23 °C ± 1 °C, SMF28 patchcord, FC/APC connector. Guaranteed specifications are given with a 99% confidence level and characteristic specifications are given with a 68% confidence level. (b) When using SCAN SYNC, first and last 2.5 nm of the laser(s) wavelength scanning range are not usable. For O-band laser, last 5 nm are not usable. (c) Over one minute, within optimum tunable laser sweep speed range, laser optical power 10 dBm. (d) For IL (e) For PDL (f) ±0.04 dB + 1% PDL over spectral range 1490 nm to 1620 nm. (g) For RL (h) Tunable laser power 10 dBm, after zeroing of optical detector, averaging time set to Automatic and without FBC module in optical path. (i) Tunable laser power 13 dBm, after zeroing of optical detector and averaging time adapted to the scanning speed. (j) Designed to be connected to EXFO's triaxial cable and photodiode. For any other connection,please check with EXFO.
通用规格
•Display ports：2x (HDMI + display port) / Compatible with split screen display and touchscreen with multitouch control
•Remote：Ethernet (Option: GPIB)
• Electrical inputs（hardware ready）：10x BNC
•Electrical outputs（hardware ready）：7x BNC including 2 analog output ports

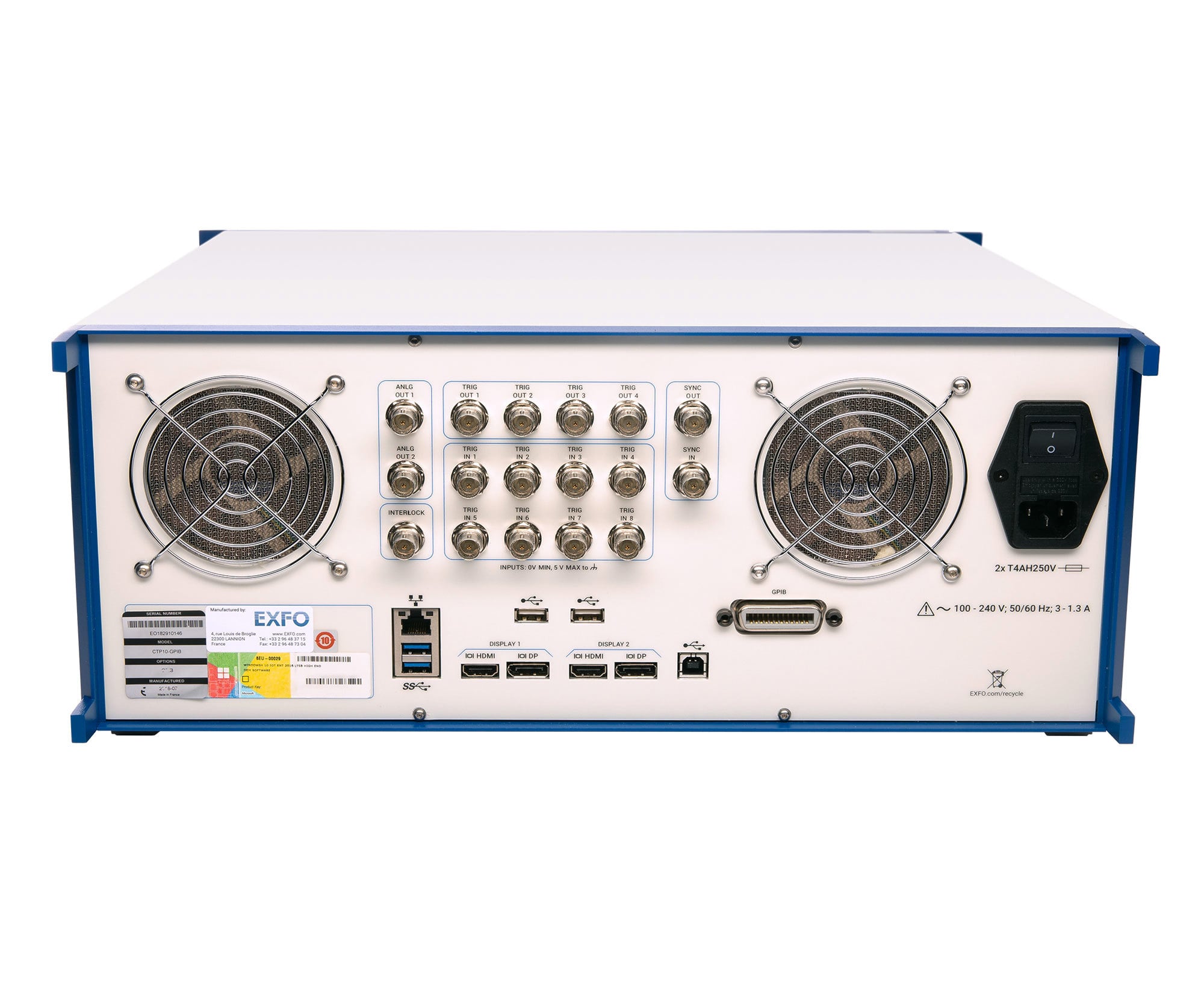

• Other inputs - Rear panel of mainframe：2x USB 2.0 and 2x USB 3.0
•module slots - Front panel of mainframe数量：10
• Other inputs - Front panel of mainframe：3x USB-A 2.0
•Data storage - Hard drive：HDD, 2 TB
• 存储温度：–20 ℃ 至 65 ℃ (–4 ℉ 至 149 ℉)
•工作温度：5 ℃ 至 40 ℃ (41 ℉ 至 104 ℉)
• 重量 - 主机：8.5 kg (18.7 lb)
•重量 - Module：1 kg 至 2.8 kg (2.2 lb 至 6.2 lb)
• 外形尺寸（mainframe – H × W × D）：178 mm ×482 mm ×435 mm (7 in ×19 in ×17 in) / 4U full rack with rackmount fixtures
•电源：100 V 至 240 V AC (50/60 Hz)
注：以上指标摘自 EXFO 官网公开产品规格资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。官方规格书中以字母标注的脚注（测试条件）未在本页展开，完整条件请以原规格书为准。
