日置 · HIOKI
CN010 电压偏置测试系统
半导体器件的直流偏置特性研究，适用于SiC、GaN、MLCC的偏压测试
产品简介
半导体器件的直流偏置特性研究，适用于SiC、GaN、MLCC的偏压测试。CN010 是 日置 官网 电压偏置测试系统 栏目下的产品。
产品特点
• 丰富的选件，覆盖广泛测试需求的硬件系统
• 整体的性能评价和预先验证，为客户提供可靠准确的测试方案
• 友好的图表显示界面，即时的数据保存，提高开发效率
功能亮点

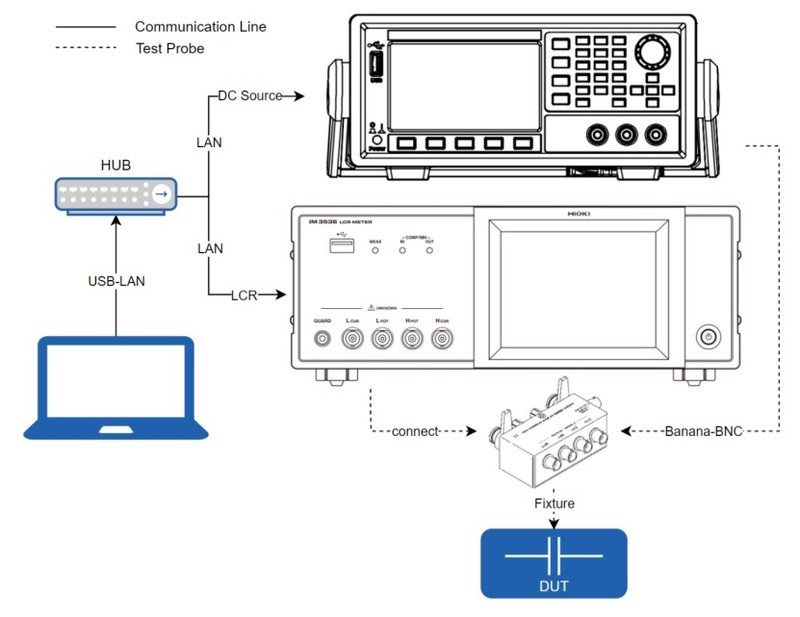

系统构成
图：系统构成

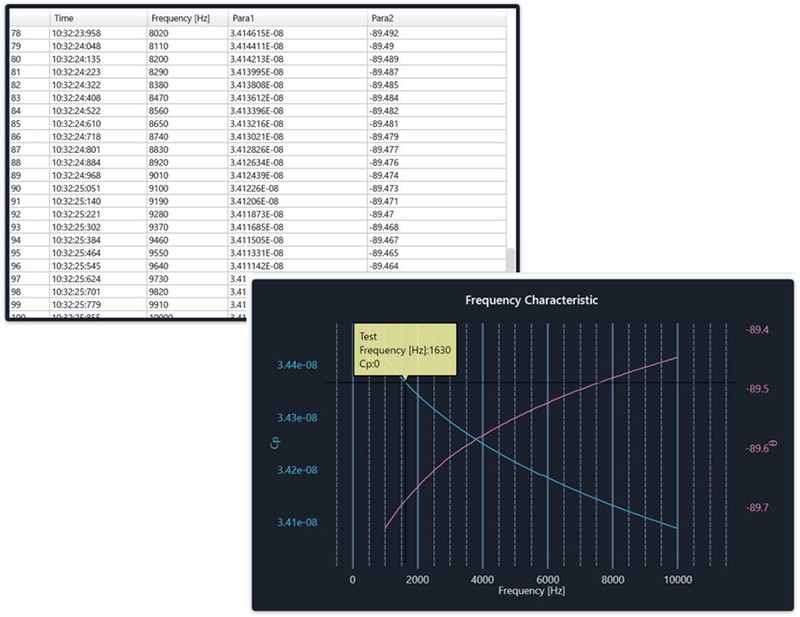

软件界面-列表显示和频率特性
图：软件界面-列表显示和频率特性
核心指标
• 功能：偏置电压扫描测试， 交流电压扫描测试， 频率扫描测试
• 测试項目：Z， Y， θ， X， G， B， Q， Rs， Rp， Ls， Lp， Cs， Cp， D
• 精度系数α （与IM3570的基本精度相乘）：量程
• 1kΩ量程以下：1.5
• 10kΩ量程以上：1.5+0.2×fL
• 通信端口：USB, LAN, RS-232C
• 配件清单：USB Key， U盘(软件、使用说明书)， DC电压偏置单元(9268-10或特殊品)， 电压偏置用电源(CN010-10, CN010-20)， 连接线(电源 ‒ 偏置单元之间)， USB电缆L1002， 使用说明书
• 支持OS：Windows 10 (64bit), Windows 11
资源下载
• 详细指标请见 CN010 电压偏置测试系统 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CN010 电压偏置测试系统
详细指标
产品简介
半导体器件的直流偏置特性研究，适用于SiC、GaN、MLCC的偏压测试。CN010 是 日置 官网 电压偏置测试系统 栏目下的产品。
详细指标
产品参数
• 功能：偏置电压扫描测试， 交流电压扫描测试， 频率扫描测试
开短路补偿， 电源监视， LCR监视
序列测试
充放电延时， xlxs(xls)/png/setting文件保存
• 测试項目：Z， Y， θ， X， G， B， Q， Rs， Rp， Ls， Lp， Cs， Cp， D
• 精度系数α （与IM3570的基本精度相乘）：量程
• 1kΩ量程以下：1.5
• 10kΩ量程以上：1.5+0.2×fL
fL: 测试频率[kHz]
• 通信端口：USB, LAN, RS-232C
• 配件清单：USB Key， U盘(软件、使用说明书)， DC电压偏置单元(9268-10或特殊品)， 电压偏置用电源(CN010-10, CN010-20)， 连接线(电源 ‒ 偏置单元之间)， USB电缆L1002， 使用说明书
• 支持OS：Windows 10 (64bit), Windows 11
主机参数
• CN010-10：直流电压偏置测试系统
• CN010-11：无配套电源
• CN010-20：-40.00 V～+40.00 V
(0.01 V step)
• CN010-21：无配套电源
选件与型号
适配主机
• LCR测试仪IM3536 测量频率DC，4 Hz〜8 MHz的LCR测试仪
• 阻抗分析仪IM3570 1台仪器实现不同测量条件下的高速检查
测试治具
• 4端子探头L2000 DC~8MHz，1m长
• 测试治具9262 DC～8 MHz, 直接连接型
• SMD测试治具9263 直接连接型, DC～5 MHz 测试尺寸: 1mm～10.0mm
• SMD测试治具IM9100 直接连接型，底部有电极SMD用，DC～8MHz，可测量样品尺寸：0402～1005（JIS）
• SMD测试治具IM9110 直接连接，2端子，DC〜1MHz，可测样品尺寸：0201（JIS）
资源下载
