日置 · HIOKI
PW3365-30 金属非接触式功率测量！无短路危险
金属非接触式功率测量！无短路危险
产品简介
金属非接触式功率测量！无短路危险。PW3365-30 是 日置 官网 非接触式钳形功率计 栏目下的产品。
产品特点
• 新增谐波测量功能，最高可达13次。
• 电线上直接测量电压，无短路危险
• 最适用于大楼、办公室的功率测量、确认节能效果
• 单相~三相4线、最大400V电线
• 可测量最小50.000mA量程到泄漏电流（需要传感器选件）
• 数据能长期保存在SD卡中
• 设置向导功能有助于正确接线（清晰显示连接状态的图表向导画面）
功能亮点
将现场测量结果发送到电脑上GENNECT One SF4000
测量的同时将数据统一显示保存在PC上 详情请参阅
图：将现场测量结果发送到电脑上GENNECT One SF4000
各种奖项
·German Design Award Special 2016（※针对电压传感器PW9020） ·机械工业设计奖 评审委员会特别奖 2015年度 日刊工业报（※针对PW3365-30） ·2014 JECA FAIR产品大赛 获得国土交通大臣奖（※针对PW3365-30）
图：各种奖项
产品介绍视频

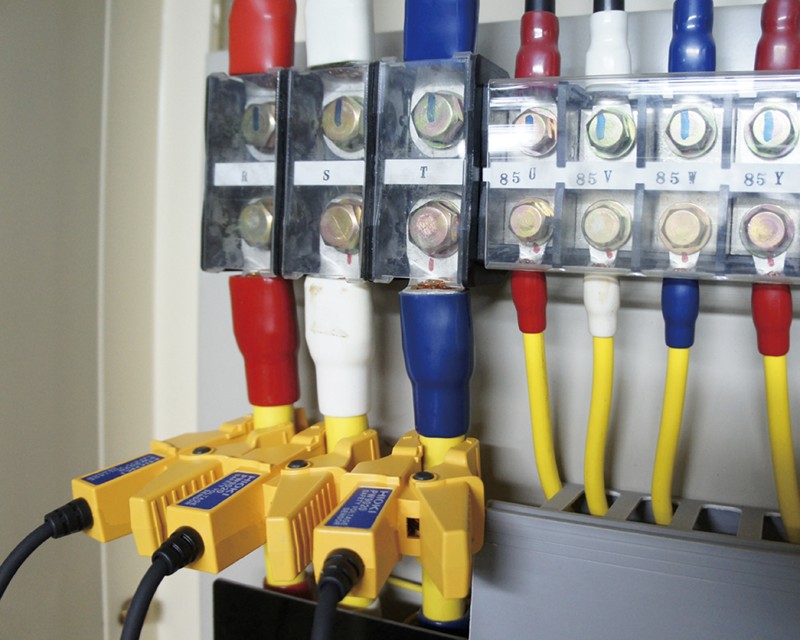

使用钳形功率计测量功率，不会遗漏断路器，更加简单安全
以前使用钳形功率计测量电压时需要接触金属端子，而使用新开发的金属非接触电压传感器只需夹住被包裹电线即可完成测量。不会接触充电部分，所以完全没有短路的危险，在端子部分被包裹的地方也无需剥开绝缘层，直接连接电线外皮，非常简单。
图：使用钳形功率计测量功率，不会遗漏断路器，更加简单安全

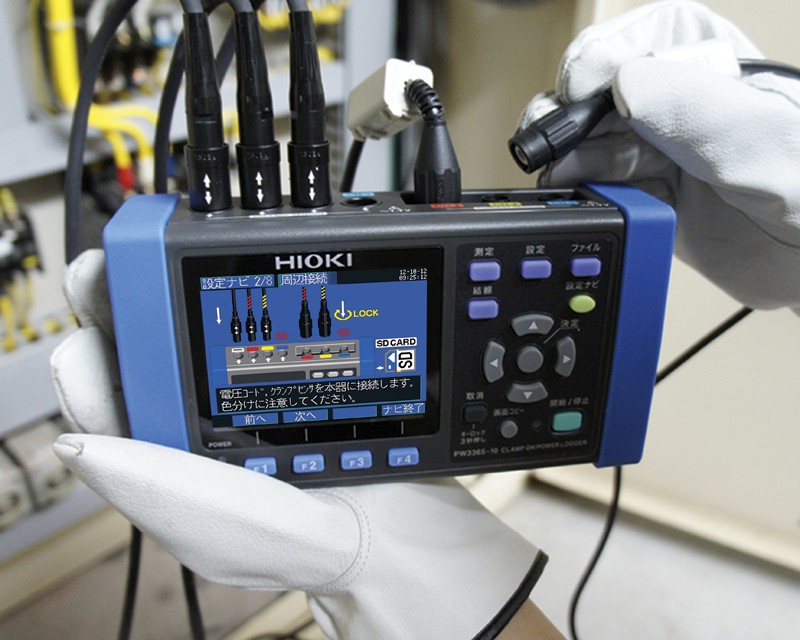

通过图形显示简单易懂的指导钳形功率的接线步骤
如果使用设置向导，则可以在画面中介绍接线到测量的步骤，从而能够轻松的完成三相功率测量的设置工作。如果接线错误的话，也会通过FAIL显示来通知，这样防止发生测量错误。
图：通过图形显示简单易懂的指导钳形功率的接线步骤

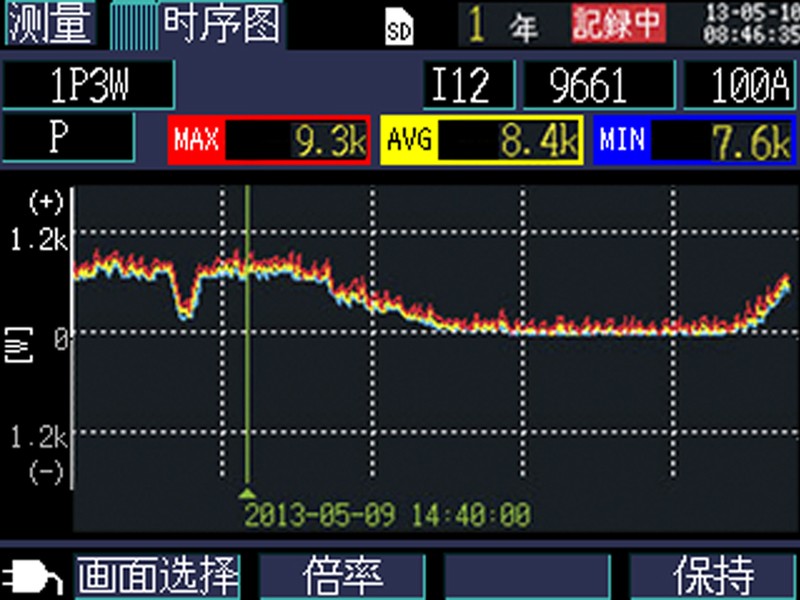

用图表显示钳形功率计的测量值，测量结果一目了然
可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值，还能在电量值的推移或时序的图标显示中使用光标确认最大/最小/平均值。
图：用图表显示钳形功率计的测量值，测量结果一目了然

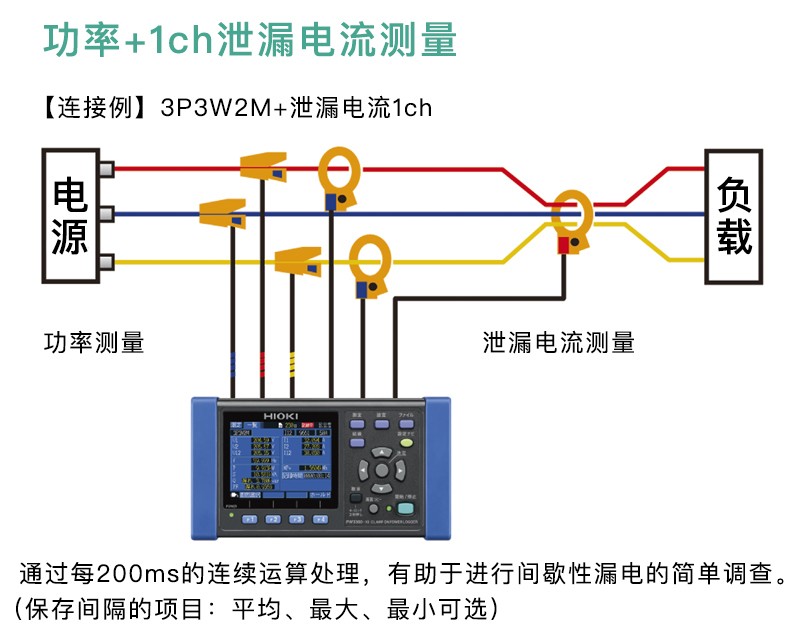

能够扩大测量范围的功率采集仪|使用PW3365-30进行泄漏电流测量
钳形传感器和另售选件中的钳形泄漏电流传感器相连接，可以同时进行功率+1ch泄漏电流测量。而且，通过连接3个钳形泄漏电流传感器，能够同时记录3ch的泄漏电流。
图：能够扩大测量范围的功率采集仪|使用PW3365-30进行泄漏电流测量
核心指标
• 测量线路 (可测电路数)：50/60 Hz, 单相2线 (1回路/2回路/3回路)，单相3线 (1回路)， 三相3线/三相4线 (1回路)，仅电流1~3CH
• 测量项目：电压/电流真有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值)
• 谐波：谐波电压、谐波电流、电压总谐波畸变率（THD-F或THD-R），电流总谐波畸变率（THD-F或THD-R），最高可达13次
• 电压量程：AC 400 V
• 电流量程：AC 500.00 mA~5.0000 kA(根据所用传感器不同测量范围有不同), AC 50.000 mA~5.0000 A 仅限泄漏电流)
• 功率量程：200.00 W~6.0000 MW (根据电压/电流量程和测量线路的组合而定)
• 基本精度：电压 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020组合精度)
• 显示更新率：约0.5 s (SD卡·内部存储，LAN·USB 通讯时除外)
• 数据记录：实时保存在SD卡、内存中
• 保存间隔时间：1~30秒, 1~60分, 14档切换
资源下载
• 详细指标请见 PW3365-30 金属非接触式功率测量！无短路危险 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
PW3365-30 金属非接触式功率测量！无短路危险
详细指标
产品简介
金属非接触式功率测量！无短路危险。PW3365-30 是 日置 官网 非接触式钳形功率计 栏目下的产品。
详细指标
基本参数
• 测量线路 (可测电路数)：50/60 Hz, 单相2线 (1回路/2回路/3回路)，单相3线 (1回路)， 三相3线/三相4线 (1回路)，仅电流1~3CH
• 测量项目：电压/电流真有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值)
有功/无功/视在功率，功率因数(滞后·超前)或位移功率因数(滞后·超前)有功(消耗·再生)/无功电能(滞后·超前)，有功(消耗·再生)/无功功率电量(滞后·超前)，有功(消耗·再生)/无功功率电量值(滞后·超前)，功率因数电量，电费显示
• 谐波：谐波电压、谐波电流、电压总谐波畸变率（THD-F或THD-R），电流总谐波畸变率（THD-F或THD-R），最高可达13次
• 电压量程：AC 400 V
• 电流量程：AC 500.00 mA~5.0000 kA(根据所用传感器不同测量范围有不同), AC 50.000 mA~5.0000 A 仅限泄漏电流)
• 功率量程：200.00 W~6.0000 MW (根据电压/电流量程和测量线路的组合而定)
• 基本精度：电压 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020组合精度)
电流 : ±0.3% rdg. ±0.1% f.s. + 电流传感器精度
功率 : ±2.0% rdg. ±0.3% f.s. + 电流传感器精度(功率因数=1)
• 显示更新率：约0.5 s (SD卡·内部存储，LAN·USB 通讯时除外)
• 数据记录：实时保存在SD卡、内存中
• 保存间隔时间：1~30秒, 1~60分, 14档切换
• 保存项目：测量值保存：仅平均值/ 平均·最大·最小
画面复制: BMP形式 (可以最短间隔时间每5分钟进行保存)
波形保存: 二进制格式 (可以最短间隔时间每1分钟进行保存)
• 接口：SD存储卡
LAN 100BASE-TX: HTTP服务器功能，通过通讯应用软件设置·数据下载
USB2.0: 和电脑连接时、将SD存储卡和内存识别为移动存储设备, 通过通讯应用软件设置·数据下载
• 功能：接线确认、设置导航、时钟等
• 电源：AC适配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC适配器)
电池组9459: (最大额定功率5VA, 通过连接AC适配器充电6小时10分钟), 连续使用时间 3h (背光灯OFF)
• 体积及重量：180 W × 100 H × 48 D mm, 540 g (未安装PW9002时)
180 W × 100 H × 67.2 D mm, 820 g (安装有PW9002时)
• 附件：电压传感器PW9020 ×4, AC适配器Z1008 ×1, USB连接线(0.9 m)L1003 ×1, 使用说明书 ×1, 测量指南 ×1, 彩色螺旋管 (红蓝黄各4个) ×1组, 螺旋管 ×10 (用于捆扎连接线)
电压传感器 PW9020 基本规格
• 可测量的导体种类：包皮线（相当于 IV、CV），金属部分
屏蔽线不可。 多芯电线和护套较厚的电线可能无法准确测量。
• 可测量的导体直径：成品外型：φ 6 mm 〜φ 30 mm
IV 电线 : 8 mm^2 〜 325 mm^2
CV 电线 : 2 mm^2 〜 250 mm^2
• 可测量的范围：90 V 〜 520 V
• 线长：约 3.0 m（继电器盒位于电线中间）
选件与型号
电流输入
• 钳式传感器 9661 电流传感器，AC500A
• 钳式传感器 9669 电流传感器，AC1000A
• 钳式传感器 9694 用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
• 钳式传感器 9660 用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
• 钳式传感器 9695-02 电流传感器，AC50A
• 钳式传感器 9695-03 电流传感器，AC100A
• 柔性电流钳 CT9667系列 在狭窄地方也能轻松设置
• 连接电缆 9219 连接9695-02/03,采用BNC端子输出
用于泄漏电流测量（不能测量功率）
• 泄漏电流钳 9675 泄漏电流传感器，AC10A
• 泄漏电流钳 9657-10 泄漏电流传感器，AC30A
用于钳形传感器适配器
• 钳式转换器 9290-10 最大AC1000A，用于钳形表的转换器
电压输入
• 电压传感器PW9020 PW3365-30专用，线长3m
保存媒介
• SD存储卡2GB Z4001 用于保存测量数据
供电电源
• 电池组 9459 7.2 V DC, 2700 mAh
• 电池套装 PW9002 和电池组9459配套的电池盒
• AC适配器 Z1008 AC 100〜240 V
其他选件
• 数据查看软件SF1001 带时序图表的PC应用软件，日报/周报/月报，打印。PW3360-30中保存的数据在计算机中显示出简易图表
• LAN电缆 9642 直连以太网线， 附带交叉型转换器，5m长
• 携带箱 C1005
• 携带箱 C1008 用于PW3365-30， 可收纳钳形电流传感器3根、 电压传感器4根
PC测量
• USB线缆 L1003
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
