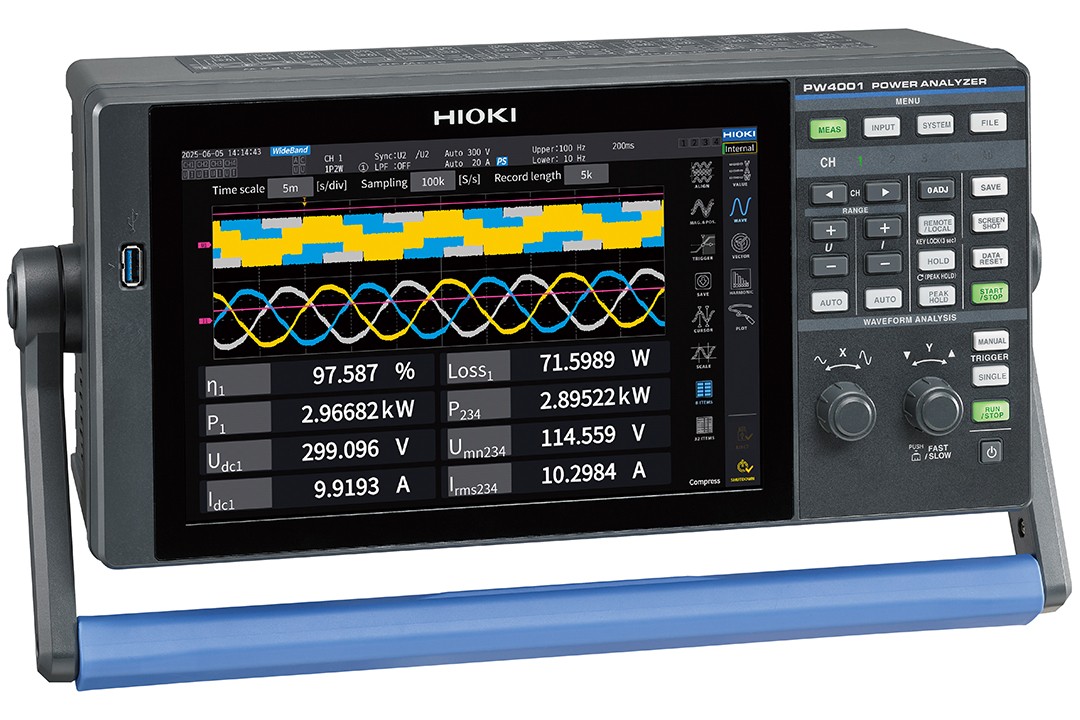

PW4001 功率分析仪。用于电动汽车功率测量的便携式4ch功率分析仪，基本精度±0.04%。基本精度：±0.04%。可使用温度范围: -20°C〜50°C。频率带宽: DC, 0.1 Hz〜600 kHz。支持CAN/CAN FD（输入&输出）。

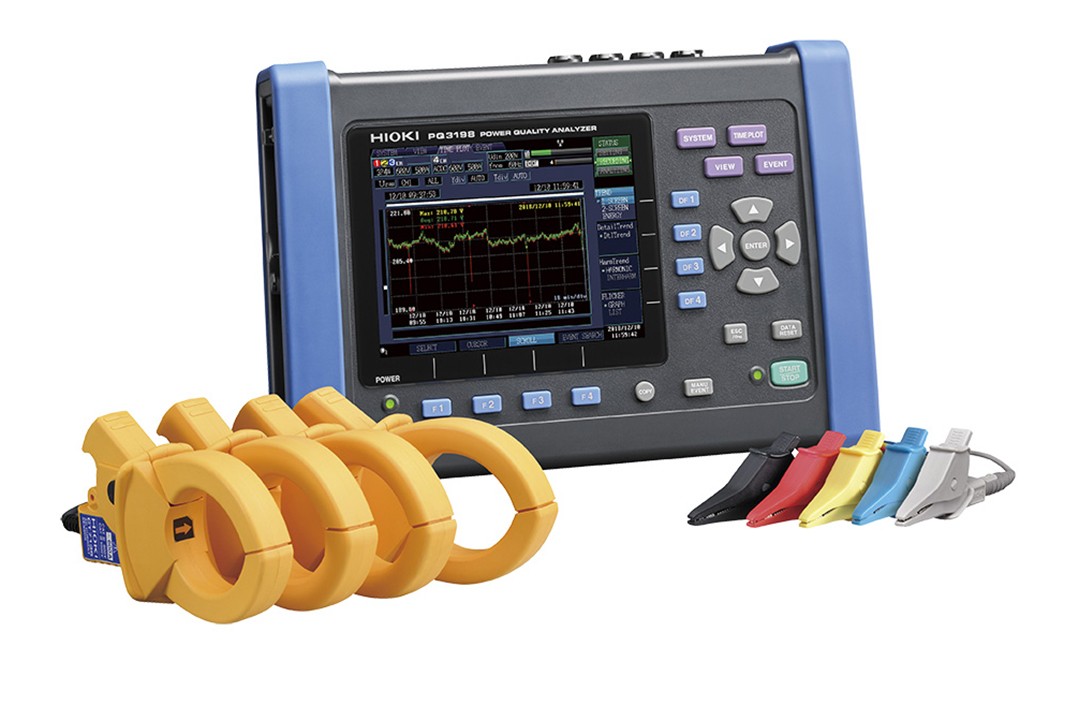

PQ3198 电能质量分析仪。符合国际标准IEC61000-4-30 Ed.3 Class A 单相2线~三相4线。可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）。连续进行高精度的测量。（V：标准电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）。核心指标：电压量程 ch1~ch3：电压测量600.00Vrms；电流量程 AC500.00mA~5.0000kA（测量范围根据使用的传感器不同。
PW8001 功率分析仪|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI
PW8001 功率分析仪
正确评估使用GaN/SiC的逆变器、电机的功率转换效率
产品简介
正确评估使用GaN/SiC的逆变器、电机的功率转换效率。PW8001 是 日置 官网 功率分析仪 栏目下的产品。
产品特点
• 准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
• 通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样分辨率18bit，抗干扰性（CMRR）110dB/100kHz*1
• 使用最高精度测量时，数据能够保持1ms更新
• 通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*2
• 自动补偿电流传感器的相位特性
• 可同时解析4台电机（选件）
• 可将测量数据整合至CAN网络（选件）
• 安全评估高压的直流线路
• DC 1500 V CAT II/ DC 1000 V CAT III*3
• 已取得直流功率测量项目JCSS认证
• *1：输入单元使用U7005时
• *2：BNC同步仅用于获取数据
• *3：输入单元使用U7001时
功能亮点

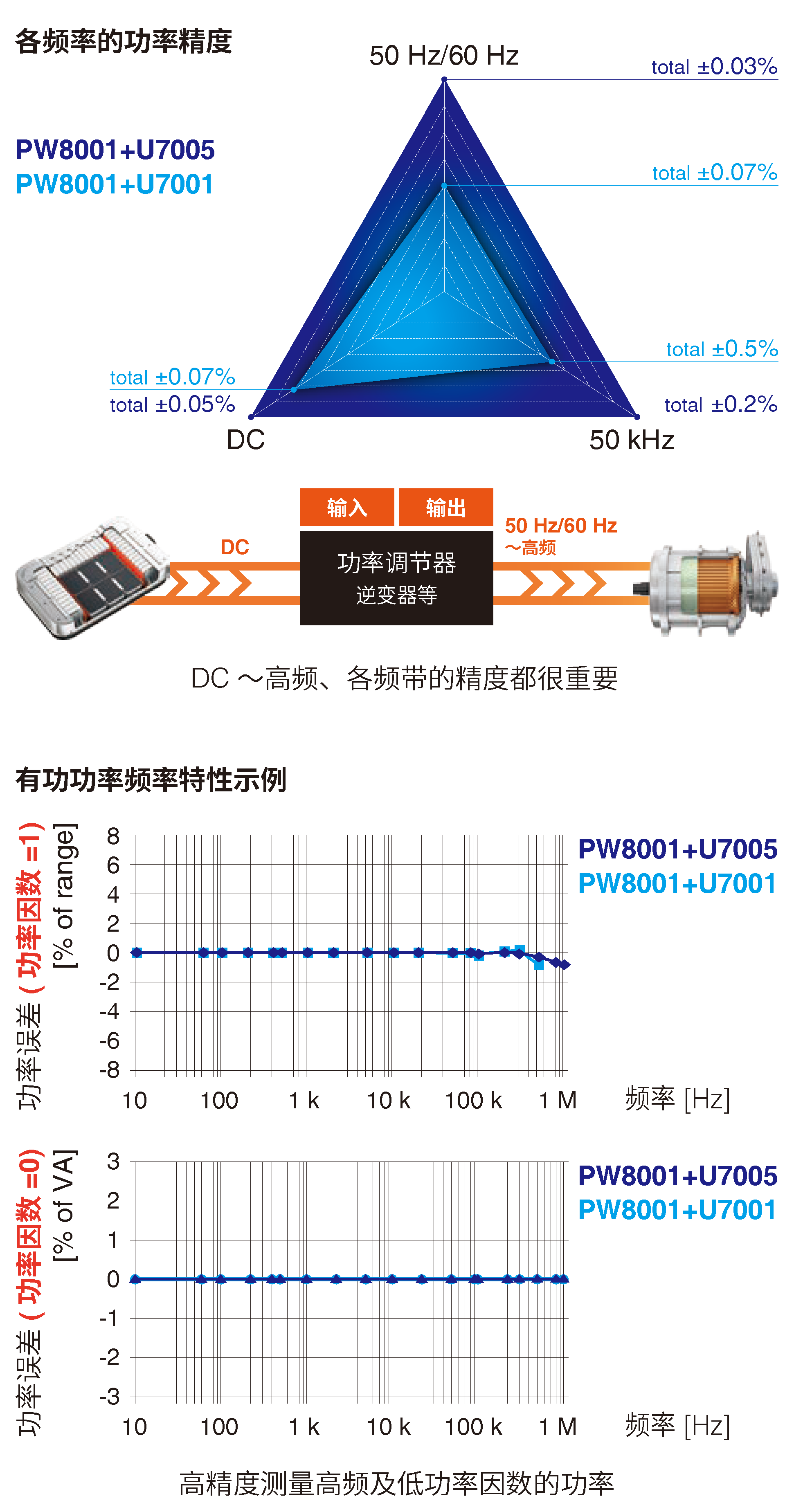

世界最高级别的测量精度
基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%（*1） 在电源转换效率评价中需要正确测量从DC到高频各带宽的功率。PW8001不仅限于50Hz/60Hz，在DC及50kHz等高频率带宽中也具备出色的测量精度，可准确评估电源转换效率。
图：世界最高级别的测量精度

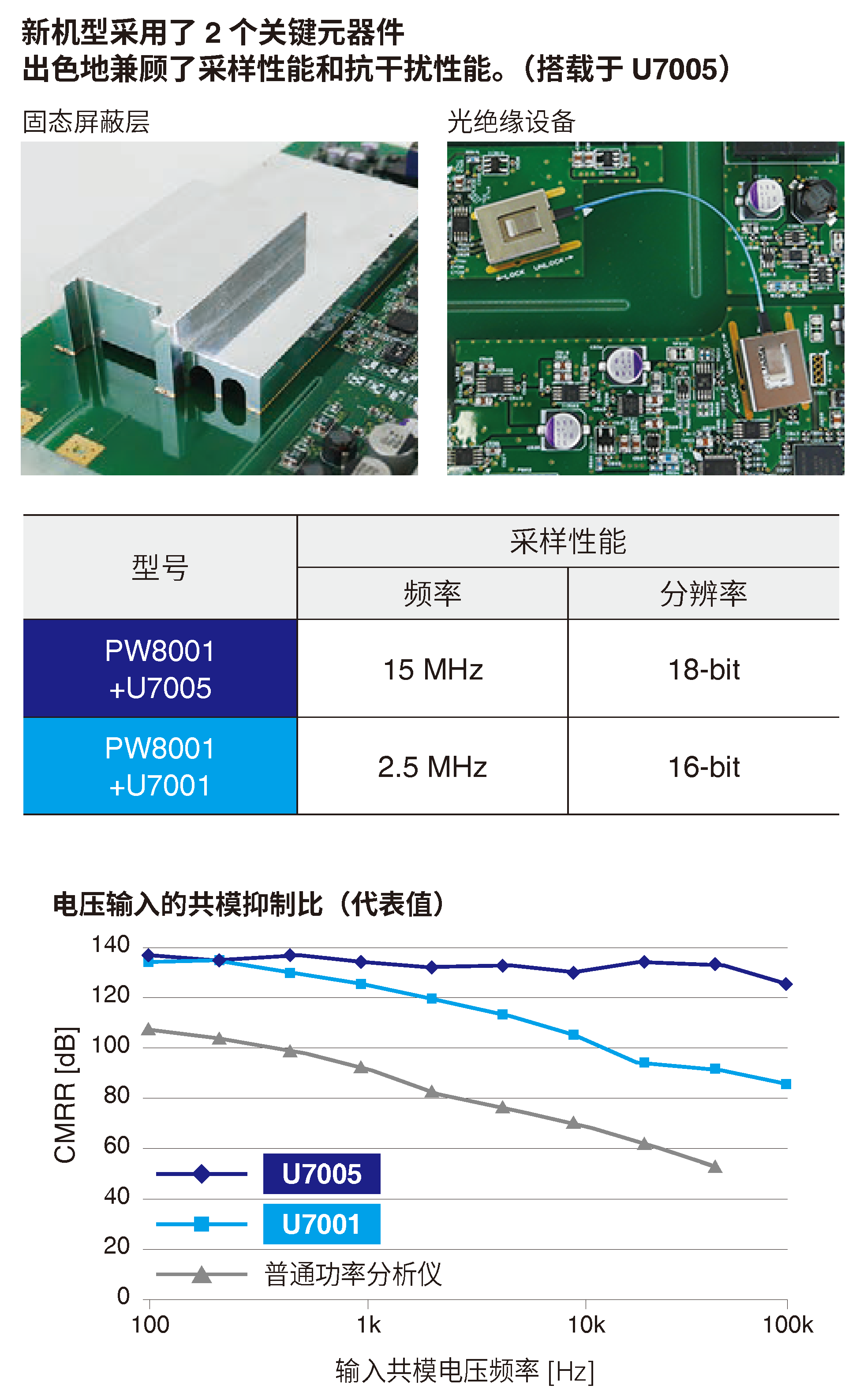

准确捕捉高速开关产生的功率变化
采样率18bit，15 MHz (*1) 抗干扰性（CMRR）110dB/100kHz（*1） 对使用SiC 或GaN 的功率调节器进行评估，为了能准确掌握高速开关产生的功率变化，采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰功能，可正确捕捉高速开关波形。
图：准确捕捉高速开关产生的功率变化

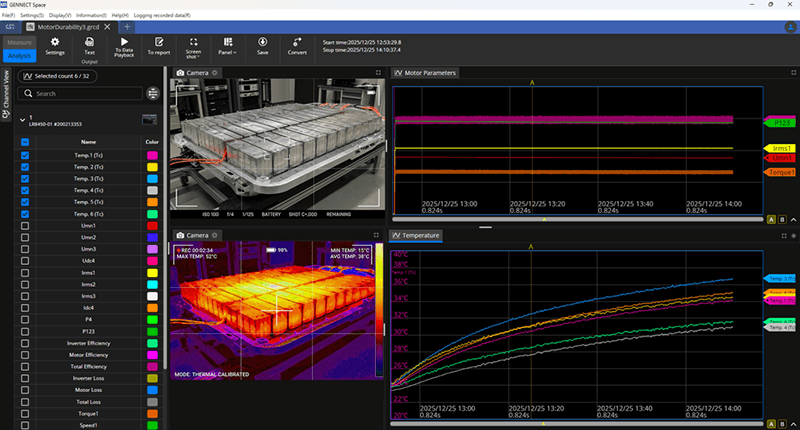

在GENNECT Space中，更加方便地利用测量数据
将对应的HIOK测量仪器的测量数据汇总到电脑上，实现确认、分析和报告的顺畅处理。 多通道的记录数据也能清晰可视化，便于比较、报告撰写和进一步的分析。 了解更多关于GENNECT Space的信息
图：在GENNECT Space中，更加方便地利用测量数据
新功能介绍视频-什么是用于变频器电机损耗分析的PSA
在逆变器为电机提供的有功功率中，驱动频率之外的有功功率会被热量、声音或振动消耗掉。PW8001 的功率谱分析 (PSA) 可按频率将有功功率分开，提供损耗因素的线索。该分析功能可用于评估热能、声能以及振动减少措施的有效性。

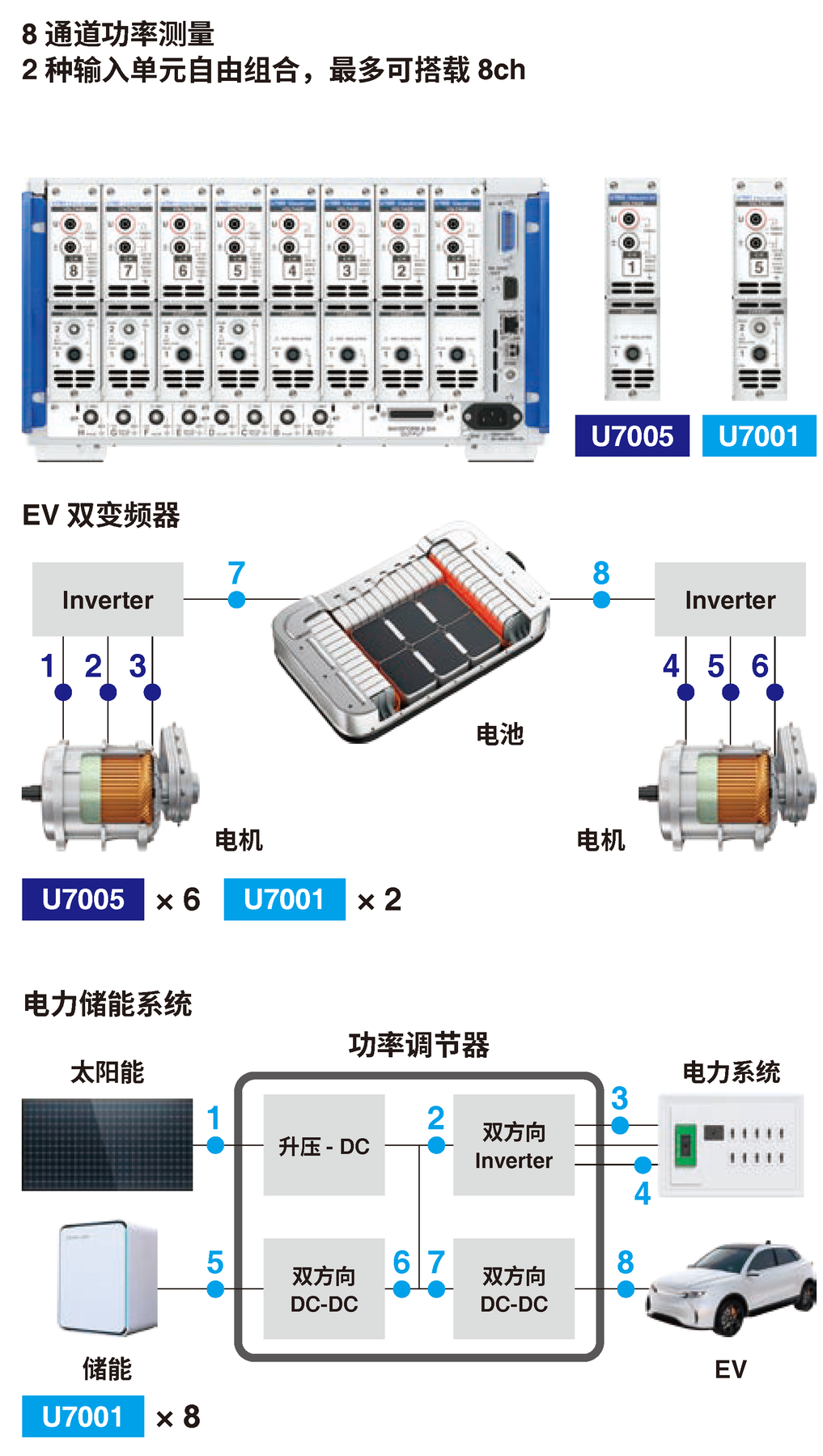

构建适合的测量系统——8通道功率测量
8通道功率测量 为了能有效利用双向逆变式EV驱动系统及智能家居电力系统等能源，多系统化正在进行中。 使用1台PW8001，即可同时测量8个通道的功率，能轻松实现多系统设备的整体评估。
图：构建适合的测量系统——8通道功率测量
新功能介绍视频-仿佛拥有16个通道的功率分析仪
功率分析仪PW8001搭载光口功能，可实现两台设备全部功率测量通道同步。由此，2台PW8001（每台安装8个输入单元时）就可以像16通道的功率计一般工作，四轮轮毂电机，13MPPT电路的PV逆变器等测量机器间没有数据更新时差，可获得稳定的功率测量结果。

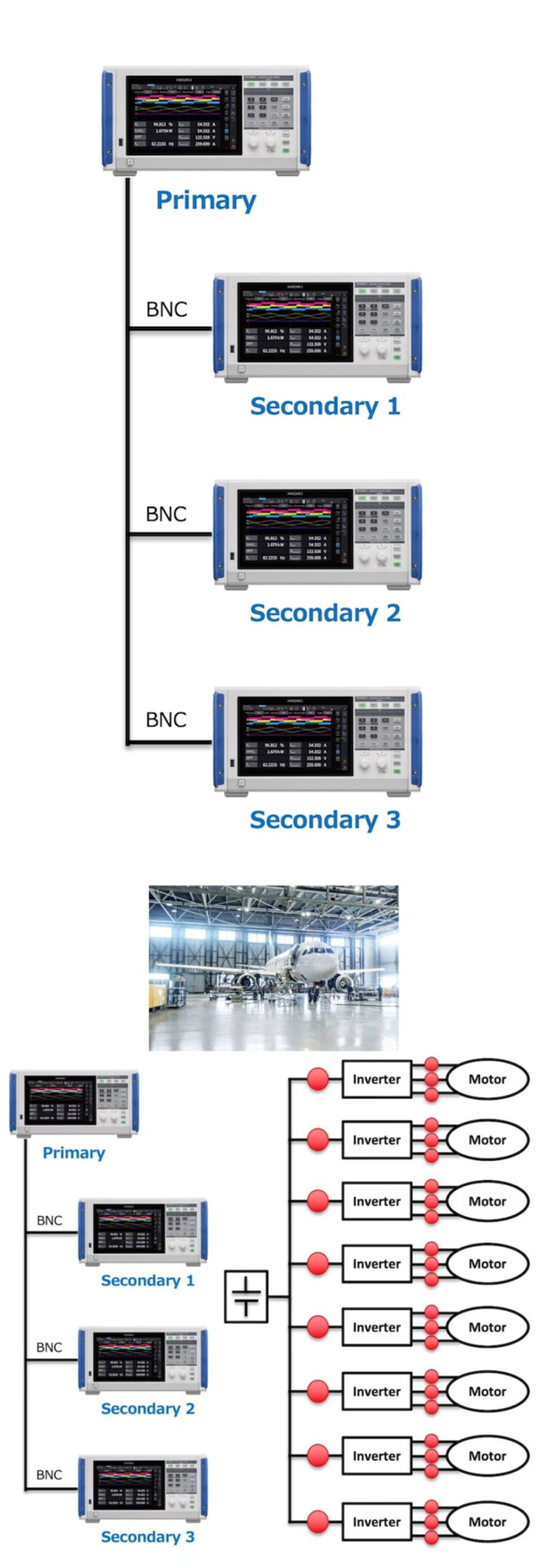

BNC同步功能
功能概要 ○通过BNC 同时控制最多 4 台设备（最多 32 个通道）的同步功率测量 · 通过使用 BNC 电缆连接1台主机和 3 个副机，可最多使用 4 台PW8001 进行同步测量。所有副机均可由主机进行操作。数据保存在各台副机内，但全部经过时间同步，便于后续分析。由于测量时序保持同步，数据合并与分析工作简单便捷。 ○可同步的项目 · 内部运算和数据更新的时间 · 开始/停止累加和数据复位 · 显示保持和保持时的数据更新 · 调零 · 保存/复制 · 当前时间 使用事例 多台并联逆变器的同时测量 ●问题 对于飞机、船舶等需要大量电力驱动的设备，可以通过并联多个逆变器来分配功率。 在评估整个系统时，需要同时评估多个逆变器的功率。然而，当使用多个功率分析仪单独测量时，记录的数据会出现时间滞后，从而难以整合记录的数据。 ○BNC同步的解决方案 · 通过BNC同步，测量开始/停止、数据更新时间和当前时间等时间精确同步，每个功率分析仪中保存的数据将以完全相同的时间顺序进行保存。 →在测量多个被测物时，数据可以轻松整合，无需事后将数据与时间进行匹配。
图：BNC同步功能

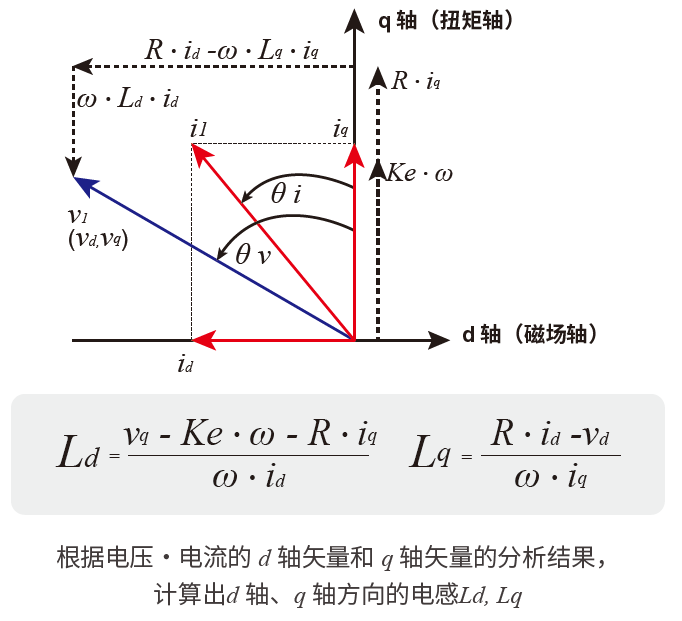

PMSM在线参数测量（*2）
Electrical angle/电角度测量功能 精准控制永磁同步电机需要在实际运行状态下掌握其特性。电角度测量功能可测量在dq坐标系中矢量控制所需的相电压相电流的基波相位角。再用测到的电角度算出Ld，Lq即可掌握到实际运行情况下的电机参数。
图：PMSM在线参数测量（*2）

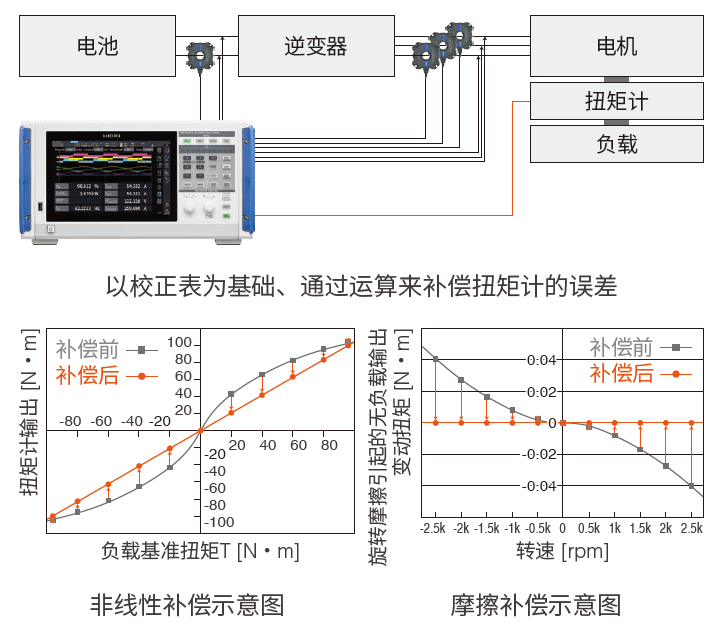

扭力计测量误差补偿（*2）
扭力测试仪补偿功能 扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非线性补偿」和「摩擦补偿」，并可根据补偿数据进行演算。 传统的高效电机评估系统通过个人计算机补偿扭矩计的测量误差，并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中，在电机的输入和输出之间测量时间会发生偏移，因此无法快速稳定地测量效率。 PW8001具有扭矩计补偿功能，可完成电机效率测量。能够精确地同时测量电机的输入和输出，快速、稳定并准确地测量效率。
图：扭力计测量误差补偿（*2）

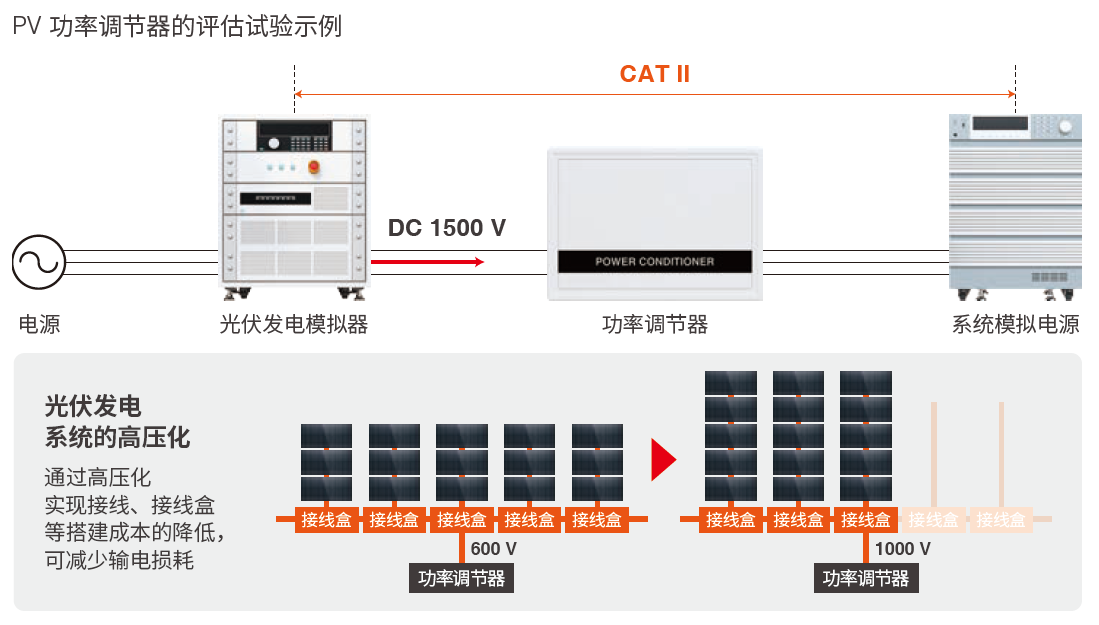

安全地评估高压功率调节器
DC1500 V CAT II/ DC1000 V CAT III（*3） 为了减少可再生能源的发电系统的设备搭建成本及输送电能的损耗，需要高压化。对于发电系统的评估需要可对应高电压的测量仪器。 PW8001 的输入单元U7001 可直接输入高压并安全测量高压。可对应DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ *。此外、可同时显示功率调节器评估需要「效率」「损耗」「基波无效功率Qfnd」「DC 纹波率」「三相不平衡率」等参数、并进行有效评估。 （需要准备可对应DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的电压线L1025。）
图：安全地评估高压功率调节器

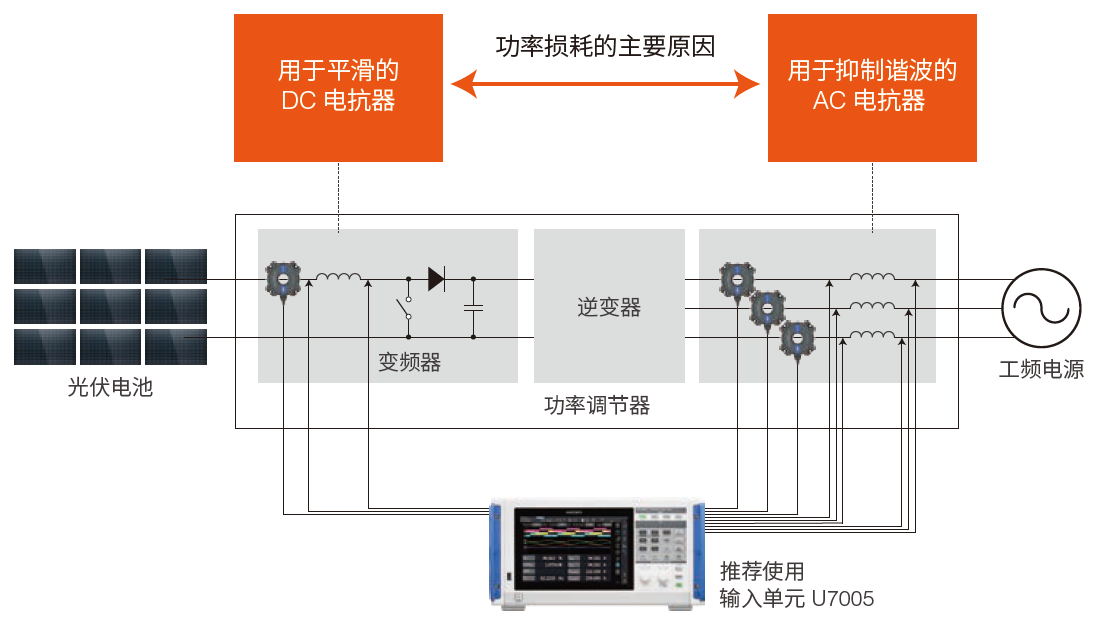

电抗器功率损耗分析
高精度测量高频，低功率因数的功率 为了改善功率转换效率、掌握电抗器的功率损耗至关重要。电抗器损耗越低，功率因数会随之下降，正确测量的难度也随之增加。U7005 出色的高频特性及抗干扰特性，非常有助于高频低功率因数的电抗器功率损耗分析。 *1：使用U7005时 *2：仅限安装了马达分析功能的仪器 *3：使用U7001时
图：电抗器功率损耗分析

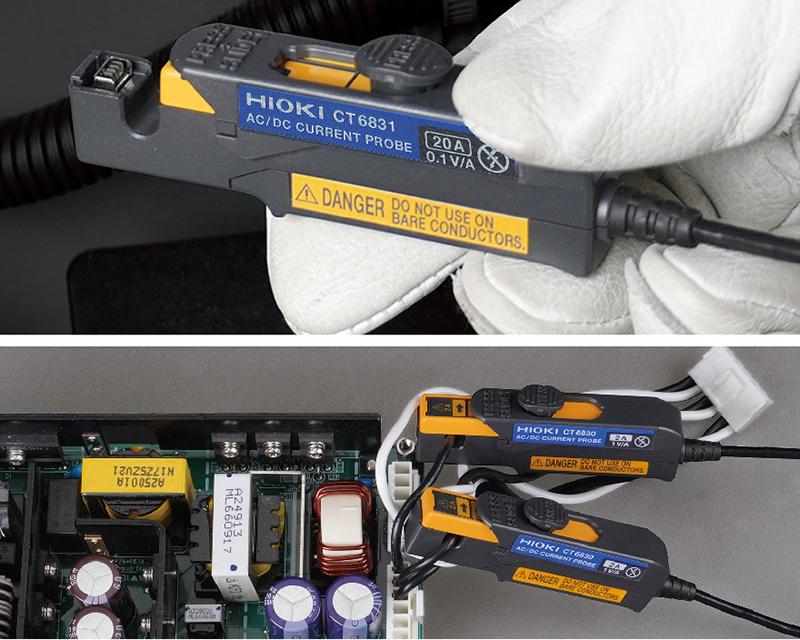

即使在布线困难和狭窄的地方也能简单设置
AC/DC电流探头CT6830，CT6831（选件）是小尺寸，所以很容易安装在产品内部的开关电源等基板周围的狭窄空间上。 此外，即便在周围温度变化范围为-40℃～85℃的环境下，也能以高精度测量低电平直流（DC）电流。 额定电流AC/DC 20 A电流探头CT6831
图：即使在布线困难和狭窄的地方也能简单设置
核心指标
• 测量线路：单相2线, 单相3线, 三相3线, 三相4线

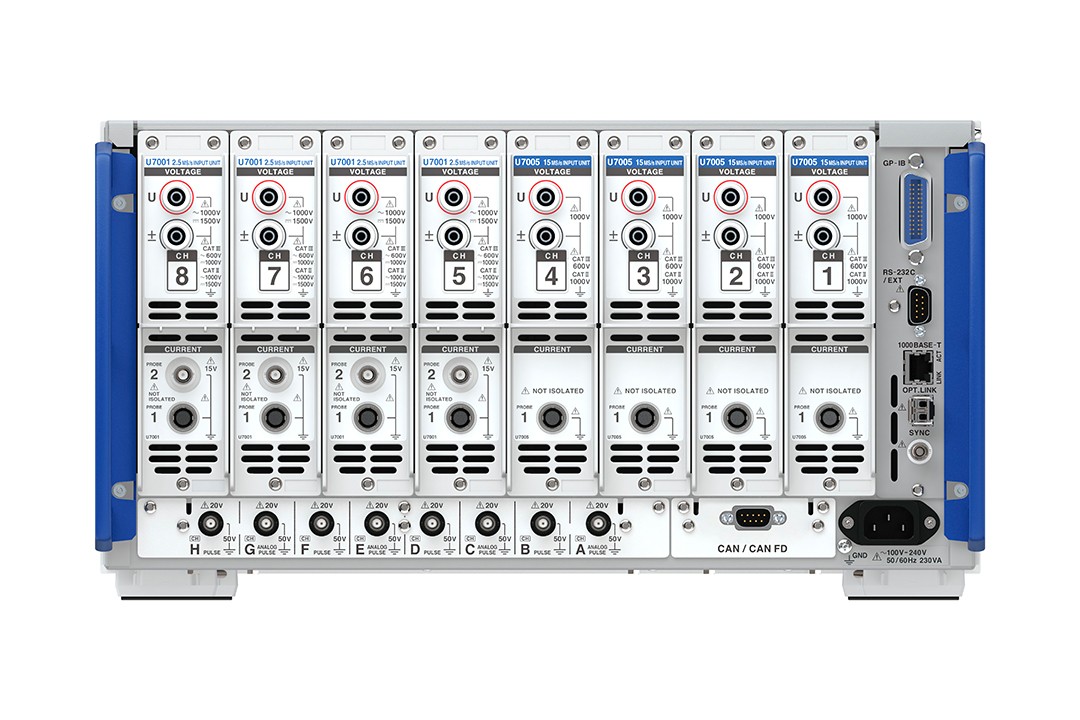

• 输入单元数：最大8个单元（单元可混搭）
• 输入单元种类：U7001 2.5 MS/s 输入单元
• 测量频率带宽：U7001: DC, 0.1 Hz 〜1 MHz
• 采样性能：U7001: 2.5 MHz, 16bit
• 数据更新率：1ms,10 ms, 50 ms, 200 ms
• 功率精度（U7001）：50 Hz/60 Hz: 0.02% of reading + 0.05% of range
• 功率精度（U7005）：50 Hz/60 Hz : 0.01% of reading + 0.02% of range
• 测量量程：电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
• 测量项目：电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk）
资源下载
• 详细指标请见 PW8001 功率分析仪 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
PW8001 功率分析仪
详细指标
产品简介
正确评估使用GaN/SiC的逆变器、电机的功率转换效率。PW8001 是 日置 官网 功率分析仪 栏目下的产品。
详细指标
基本参数（精度保证时间6个月，调整后精度保证时间6个月）
• 测量线路：单相2线, 单相3线, 三相3线, 三相4线
• 输入单元数：最大8个单元（单元可混搭）
• 输入单元种类：U7001 2.5 MS/s 输入单元
U7005 15 MS/s 输入单元
• 测量频率带宽：U7001: DC, 0.1 Hz 〜1 MHz
U7005: DC, 0.1 Hz 〜5 MHz
• 采样性能：U7001: 2.5 MHz, 16bit
U7005: 15 MHz, 18bit
• 数据更新率：1ms,10 ms, 50 ms, 200 ms
• 功率精度（U7001）：50 Hz/60 Hz: 0.02% of reading + 0.05% of range
DC: 0.02% of reading + 0.05% of range
50 kHz : 0.4% of reading + 0.1% of range
• 功率精度（U7005）：50 Hz/60 Hz : 0.01% of reading + 0.02% of range
DC : 0.02% + 0.03% of reading of range
50 kHz: 0.15% of reading + 0.05% of range
• 测量量程：电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
电流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA
(量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001)
• 测量项目：电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk）
谐波测量：最大分析次数500次
波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形）
电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率
功率谱分析、IEC谐波、电压变动/闪变测量
• IEC测量模式：符合IEC61000-4-7:2002标准，没有数据遗漏
分析次数：谐波次数 0次～200次 ；间谐波次数 0.5次～200.5次
测量精度：在各频率设定的同步频率范围内，各单元的电压、电流、功率、相位测量精度加算±0.04% of range。 对于10 kHz以上，再加算±0.04% of range
• 闪变测量：符合IEC 61000-4-15 Ed2.0:2010闪变模式Class F2
测量项目： 短时间闪变值（Pst）、短时间闪变最大值（PstMax）、长时间闪变值（Plt）、瞬间闪变最大值（PinstMax）、瞬间闪变最小值（PinstMin）、相对稳态电压变化（dc）、最大相对电压变化（dmax）、相对电压变化超过阈值的时间（Tmax）
测量范围：Pst, Plt 0.0001 P.U. ～ 6400 P.U. （对数分割为1400份）
测量精度：Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%时）
• 功能：运算功能（效率/损耗、用户自定义、Δ转换、电流传感器自动相位补偿）
• 接口：U盘, LAN, GP-IB, RS-232C, 外部控制, 光口, BNC同步, CAN/CAN FD
• 电源：AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA
• 体积及重量：约430 W × 221 H × 361 D mm, 约14kg
• 附件：电源线×1, 使用上的注意事项×1 , 使用说明书×1, D-sub25针用的连接器×1 (仅限PW8001-02, -05, -12, -15)
选件与型号
电流输入（高精度钳形传感器 Max,2000A）
• AC/DC电流探头 CT6846A 频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
• AC/DC电流探头 CT6845A 频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
• AC/DC 电流探头 CT6844A 频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
• AC/DC 电流探头 CT6843A 频率特性：DC〜700 kHz 额定电流：AC/DC 200A 可测导体直径：φ20mm
• AC/DC电流探头CT6841A 频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
• AC/DC电流探头 CT6831 频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm 可用作功率分析仪或存储记录仪3通道模拟单元
• AC/DC电流探头 CT6830 频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm 可用作功率分析仪或存储记录仪3通道模拟单元
• AC/DC电流探头 CT6847A 可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器
适配主机
• LAN-CAN转换器CN055 测试数据传输最快间隔10ms, 同时可读取其他的CAN信号
• 2.5MS/s输入单元U7001
• 15MS/s输入单元U7005
相关软件
• LVRT分析软件CN056 免费试用活动进行中
高电压输入（最大5000V）
• AC/DC高压分压器VT1005 安全测最大5000V的高压，测量频带DC ~ 4MHz
特殊订购产品
• L3000 ·D/A输出线（D-sub25 针-BNC（公头）20 通道转换线）
• Z5200 ·BNC端子盒（D-sub25 针-BNC（公头）20 通道转换线）
• C8001 ·携带箱（硬箱，带脚轮）
• Z5300 ·支架安装件（用于EIA 标准支架）
• Z5301 ·支架安装件（用于JIS 标准支架）
连接线
• 连接线CT9904 HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1 m (CT9557计算输出和用于连接PW6001/PW3390)
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
• 光纤连接电缆 L6000 50/125μm 多模光纤， 10m
• 转换线 CT9900 将PL23(10pin)转换为ME15W(12pin)端子
• 连接线 L9217 线两端为绝缘BNC接口，1.6m
• CAN线 9713-01 用于MR8904。 长1.8m
• LAN电缆 9642 直连以太网线， 附带交叉型转换器，5m长
• RS-232C 连接线 9637 9pin-9pin，1.8m长
• 连接电缆 9444 适用于9442, 线长:1.5 m
• 连接线 9165 适用于 9268/9269; BNC- BNC,1.5m长
• GP-IB连接线9151-02 2m长
电压输入
• 电压线L1025 CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A；香蕉头–香蕉头（红/黑×各1）、带鳄鱼夹、约3 m
• 抓状夹 L9243 安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
• 转接线L1021-02 香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V
• 转接线L1021-01 香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，CAT IV 600V, CAT III 1000V
• 连接线 L4940 香蕉插头-香蕉插头，1.5m，红黑各1
• 鳄鱼夹 L4935 用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
• 连接线L9257 1.2m长
• 插口输入线 9448 供 100V 工业电源, 线长2m (6.56ft)
• 电压线L1000 标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8
• 电压线L9438-50 红、黑各1， 3m 长，鳄鱼夹2个。
电流加算（大电流测量用 Max.8000A）
• 连接线CT9904 HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1 m (CT9557计算输出和用于连接PW6001/PW3390)
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
电流输入（高精度直接连接型 50A）
• 电流直接输入单元 PW9100 宽频带·高精度 电流测量选件上市
电流输入（通用型钳形传感器 20A/200A）
• 钳式传感器 9272-05 频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200A 可测导体直径：φ46mm
电流输入（高精度贯通型传感器 Max.2000A）
• AC/DC电流传感器CT6904A, CT6904A-1 带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ32mm
• AC/DC电流传感器CT6904A-2, CT6904A-3 带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ32mm
• AC/DC电流传感器CT6877A 带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
• AC/DC电流传感器CT6876A 带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm
• AC/DC电流传感器CT6875A 带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm
• AC/DC电流传感器 CT6873,CT6873-01 频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm
• AC/DC电流传感器 CT6872,CT6872-01 频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm
• AC/DC电流传感器 CT6863-05 频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm
• AC/DC电流传感器 CT6862-05 频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm
信号转换
• LAN-CAN转换器CN055 测试数据传输最快间隔10ms, 同时可读取其他的CAN信号
工厂出货时选件
• 15MS/s输入单元U7005
• 2.5MS/s输入单元U7001
PC测量
• GENNECT One SF4000 与各种测量仪器的搭配使用
• GENNECT Space SF4300 具备影像同步功能的测量数据集成平台
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
