中星联华 · SinoLink

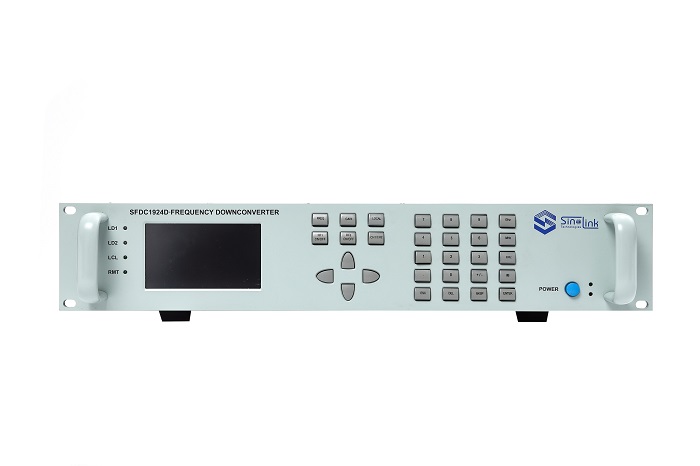

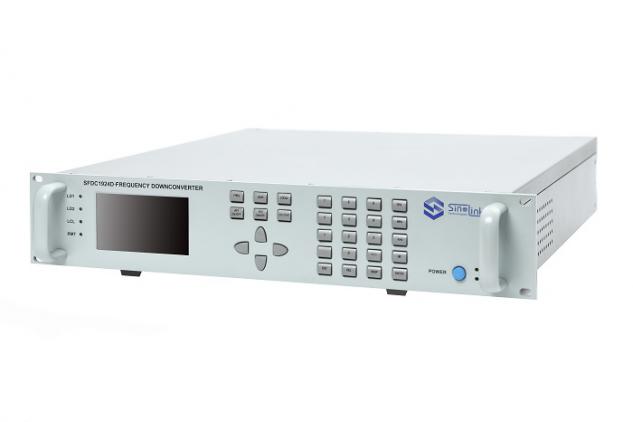

SFDC-C 系列倍频程下变频器
2GHz至40GHz倍频程 · 瞬时信号带宽≥2GHz · 频率步进1Hz · 内置自检及组合报警 · 镜频抑制≥80dB
产品简介
SFDC-C 系列微波下变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到 1Hz，有多种中频和信号带宽可以选择，内置自检及组合报警功能，适于长时间不间断使用，安全可靠。
该变频器主要用于卫星通信系统、信号监测系统和频谱管理系统，具有优良的相位噪声、杂波抑制和带内平坦度等指标，能为所有的视频或数据通讯提供透明的射频传输通道。所有控制命令均可通过本地面板设置或经网络远端设置，采用标准的 2U 机箱结构。
系列射频输入覆盖 S、C、X、Ku 和 Ka 频段，提供 SFDC0204C（2-4GHz）、SFDC0408C（4-8GHz）、SFDC0818C（8-18GHz）、SFDC1826C（18-26.5GHz）、SFDC2640C（26.5-40GHz）、SFDC1840C（18-40GHz）六种输入范围型号。
核心参数
• 射频输入范围
SFDC0204C 2~4GHz
SFDC0408C 4~8GHz
SFDC0818C 8~18GHz
SFDC1826C 18~26.5GHz
SFDC2640C 26.5~40GHz
SFDC1840C 18~40GHz
• 瞬时信号带宽：2GHz 以上
• 频率调节步进：1Hz
• 最大输入信号功率
-30dBm（工作），+10dBm（损坏）
+5dBm（工作，ATT35 选件支持）
• 输出 P-1 功率：≥+13dBm
• 噪声系数（最大增益）
≤12dB（2-4／4-8／18-26.5GHz）
≤15dB（8-18／26.5-40／18-40GHz）
• 增益 10~45dB
• 增益调节步进 0.1dB
• 增益精度 ≤±1dB
• 增益稳定度 ≤±0.5dB/天（恒温预热）
• 相位噪声（dBc/Hz） 2-4GHz ≤-110@10kHz
• 4-8GHz ≤-105@10kHz
• 8-18GHz ≤-102@10kHz
• 其余 ≤-100@10kHz
• 镜频抑制 ≥80dB
• 中频关断特性 ≤-70dBc
• 中频输出选件：70±20MHz／140±40MHz／0.72±0.25GHz／1.2±0.25GHz／1.2±0.5GHz／1.8±1GHz

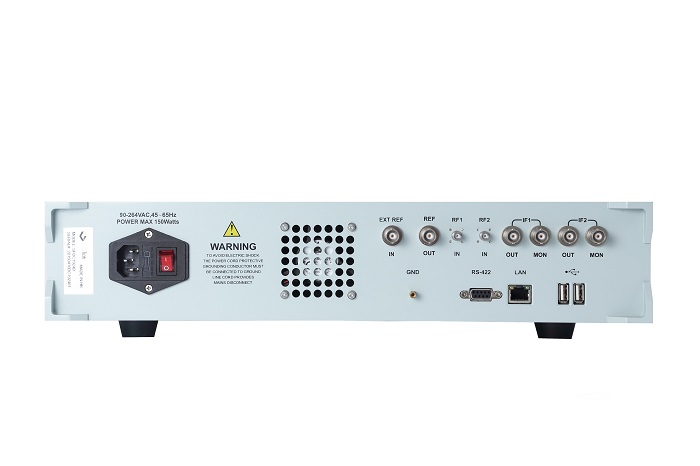

• 输入输出端口 射频输入 2.92mm-K，中频输出 SMA-K，监测中频输出 SMA-K
• 外部参考输入 BNC female，内部参考输出 BNC female
• 控制接口：RJ-45（TCP/IP over Ethernet）／RS422
• 供电与形态 AC 176~264VAC，45Hz~65Hz，功耗 60W
• 2U 机箱 483×90×550mm，15kg
产品特性
倍频程射频覆盖
• 倍频程量级的射频覆盖，涵盖 S、C、X、Ku 和 Ka 频段
• 射频输入范围覆盖 2GHz 至 40GHz，提供六种输入范围型号
• 瞬时信号带宽高达 2GHz 以上
• 频率步进精确到 1Hz
• 多种常用中频和带宽组合可选，中频输出覆盖 70±20MHz 至 1.8±1GHz 共六种
信号质量
• 相位噪声（40GHz）：≤-100dBc/Hz@10kHz
• 输出 IM3：≤-60dBc（△5MHz，最大增益，输出功率 2×-10dBm）
• 中频带内变频杂波
信号相关 ≤-60dBc（∆f≤1MHz）
≤-70dBc（∆f>1MHz）（0dBm 输出，不包含中频输出谐波）
• 群时延／80% 信号带宽 线性 ≤0.03ns/MHz
• 抛物线 ≤0.01ns/MHz²
• 抖动 ≤1ns
• AM/PM 转换：≤0.1º/dB（最大增益，0dBm 输出）
• 频谱特性 不倒置
• 射频关断特性 ≥80dB
• 噪声系数（最大增益）
≤12dB（2-4／4-8／18-26.5GHz）
≤15dB（8-18／26.5-40／18-40GHz）
• 镜频抑制 ≥80dB
• 中频关断特性 ≤-70dBc
• 增益平坦度
≤±0.3dB/40MHz
≤±0.5dB/80MHz
≤±1dB/500MHz
≤±1.5dB/1000MHz
≤±2dB/2000MHz
≤±2dB/全频段
可靠性与控制
• 内置自检及组合报警功能，适于长时间不间断使用
• 具有内外参考切换功能
内部参考 10MHz
精度 0.05ppm
稳定度 ±2e-8（0°C~+50°C，预热 30 分钟）
• 具有网络控制功能，控制接口 RJ-45（TCP/IP over Ethernet）／RS422
• 所有控制命令均可通过本地面板设置或经网络远端设置
结构与环境
• 标准 2U 机箱结构（483mm×90mm×550mm，15kg）
• 工作环境 温度 0°C~+50°C
• 湿度最高 95%@30°C 不结露
• 高度 3000 米
• 非工作环境 温度 -30°C~+70°C
• 湿度最高 95%@40°C 不结露
• 高度 12000 米
• 振动与冲击：普通公路运输／空运
典型应用
• 卫星通信
• 频谱管理
• 信号监测
型号与配置
• SFDC0204C：射频输入 2-4GHz，噪声系数 ≤12dB，输入驻波比 ≤1.4
• SFDC0408C：射频输入 4-8GHz，噪声系数 ≤12dB，输入驻波比 ≤1.4
• SFDC0818C：射频输入 8-18GHz，噪声系数 ≤15dB，输入驻波比 ≤1.5
• SFDC1826C：射频输入 18-26.5GHz，噪声系数 ≤12dB，输入驻波比 ≤1.5
• SFDC2640C：射频输入 26.5-40GHz，噪声系数 ≤15dB，输入驻波比 ≤1.5
• SFDC1840C：射频输入 18-40GHz，噪声系数 ≤15dB，输入驻波比 ≤2.2
选件与配件
• SFDC-ATT35：最大输入信号功率由 -30dBm 增大到 +5dBm
• SFDC-ST：自检及组合报警选件
• SFDC-MA／MB／MC／MD／ME／MF
中频／带宽选件，对应中频输出 70±20MHz
140±40MHz
0.72±0.25GHz
1.2±0.25GHz
1.2±0.5GHz
1.8±1GHz
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SFDC-C 系列倍频程下变频器 详细指标页。
onetest仪器资源库 · 中星联华 SFDC-C 系列倍频程下变频器
中星联华 · SinoLink
SFDC-C 系列倍频程下变频器 · 详细指标
2GHz至40GHz · 倍频程下变频 · 完整技术指标
产品简介
本页按厂商官方资料《微波变频器产品》（V5.1，更新日期 2024-10-17）收录 SFDC-C 系列倍频程下变频器的完整技术指标，覆盖输入特性、输出特性、变频特性、参考特性、物理特性与环境。
SFDC-C 系列包含 SFDC0204C／0408C／0818C／1826C／2640C／1840C 六种射频输入范围型号，除输入频率范围、输入端口驻波比、噪声系数与相位噪声外，其余指标为系列通用指标，表中按可区分项分列。
技术指标
输入特性
• 输入频率范围
SFDC0204C 2~4GHz
SFDC0408C 4~8GHz
SFDC0818C 8~18GHz
SFDC1826C 18~26.5GHz
SFDC2640C 26.5~40GHz
SFDC1840C 18~40GHz
• 频率调节步进：1Hz
• 最大输入信号功率
-30dBm（工作），+10dBm（损坏）
（+5dBm 工作，ATT35 选件支持）
• 输入端本振泄漏电平：≤-80dBm
• 输入端口驻波比
≤1.4（SFDC0204C、SFDC0408C）
≤1.5（SFDC0818C、SFDC1826C、SFDC2640C）
≤2.2（SFDC1840C）
• 输入阻抗：50 欧姆
• 输入输出端口 射频输入 2.92mm-K，中频输出 SMA-K，监测中频输出 SMA-K
• 外部参考输入 BNC female，内部参考输出 BNC female
• 相位噪声（SFDC0204C）
≤-50dBc/Hz@10Hz
≤-80@100Hz
≤-105@1kHz
≤-110@10kHz
≤-110@100kHz
≤-115@1MHz
• 相位噪声（SFDC0408C）
≤-50dBc/Hz@10Hz
≤-80@100Hz
≤-100@1kHz
≤-105@10kHz
≤-105@100kHz
≤-115@1MHz
• 相位噪声（SFDC0818C）
≤-50dBc/Hz@10Hz
≤-80@100Hz
≤-95@1kHz
≤-102@10kHz
≤-102@100kHz
≤-108@1MHz
• 相位噪声（SFDC1826C）
≤-50dBc/Hz@10Hz
≤-75@100Hz
≤-95@1kHz
≤-100@10kHz
≤-100@100kHz
≤-108@1MHz
• 相位噪声（SFDC2640C、SFDC1840C）
≤-50dBc/Hz@10Hz
≤-75@100Hz
≤-95@1kHz
≤-100@10kHz
≤-100@100kHz
≤-105@1MHz
输出特性
• 输出频率：70±20MHz，140±40MHz，0.72±0.25GHz，1.2±0.25GHz，1.2±0.5GHz，1.8±1GHz（可选择单个或者多个中频输出）
• 输出 P-1 功率：≥+13dBm
• 输出 IM3：≤-60dBc（△5MHz，最大增益，输出功率 2×-10dBm）
• 输出阻抗：50 欧姆
• 输出端口驻波比：≤1.4
• 中频信号监测：-20dBc（典型值）
变频特性
• 增益：10~45dB
• 增益调节步进：0.1dB
• 增益精度：≤±1dB
• 增益稳定度：≤±0.5dB/天（恒温预热）
• 增益平坦度
≤±0.3dB/40MHz
≤±0.5dB/80MHz
≤±1dB/500MHz
≤±1.5dB/1000MHz
≤±2dB/2000MHz
≤±2dB/全频段
• 中频带内变频杂波／信号相关
≤-60dBc（∆f≤1MHz）
≤-70dBc（∆f>1MHz）（0dBm 输出，不包含中频输出谐波）
• 中频带内变频杂波／信号无关：≤-70dBm
• 群时延（80% 信号带宽） 线性 ≤0.03ns/MHz
• 抛物线 ≤0.01ns/MHz²
• 抖动 ≤1ns
• AM/PM 转换：≤0.1º/dB（最大增益，0dBm 输出）
• 频谱特性：不倒置
• 中频关断特性：≤-70dBc
• 噪声系数（最大增益）
≤12dB（SFDC0204C、SFDC0408C、SFDC1826C）
≤15dB（SFDC0818C、SFDC2640C、SFDC1840C）
• 镜频抑制：≥80dB
参考特性
• 内部参考频率稳定度：±2e-8（0°C~+50°C，30 分钟预热后）
• 内部参考频率精度：0.05ppm
• 内部参考输出功率：5±2dBm，50Ω，10MHz，正弦波
• 外部参考输入功率：5±2dBm，50Ω，10MHz，正弦波
• 参考相噪
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-155dBc/Hz@10kHz
≤-155dBc/Hz@100kHz
物理特性与环境
• 控制接口：RJ-45（TCP/IP over Ethernet）／RS422
• 供电：AC 176~264VAC，45Hz~65Hz，功耗 60W
• 体积／重量：2U（483mm×90mm×550mm，15kg）
• 工作环境 温度 0°C~+50°C
• 湿度最高 95%@30°C 不结露
• 高度 3000 米
• 非工作环境 温度 -30°C~+70°C
• 湿度最高 95%@40°C 不结露
• 高度 12000 米
• 振动与冲击：普通公路运输／空运
• 保修期：三年
订货信息（选件）
• SFDC0204C／SFDC0408C／SFDC0818C／SFDC1826C／SFDC2640C／SFDC1840C：射频输入范围选件
• SFDC-MA／MB／MC／MD／ME／MF
中频输出 70±20MHz
140±40MHz
0.72±0.25GHz
1.2±0.25GHz
1.2±0.5GHz
1.8±1GHz
• SFDC-ATT35：最大输入信号功率由 -30dBm 增大到 +5dBm
• SFDC-ST：自检及组合报警选件
本页技术指标整理自厂商官方资料《微波变频器产品》（V5.1，更新日期 2024-10-17），实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 SFDC-C 系列倍频程下变频器 产品介绍页。
onetest仪器资源库 · 中星联华 SFDC-C 系列倍频程下变频器 详细指标
全部
中星联华官方渠道
厂家联系方式
服务热线：400-1818-879
电话：010-8102 8321
传真：010-8102 8322
Email：sales@sinolink-technologies.com
地址：北京经济技术开发区荣华南路15号院中航技广场C座14层
分支机构
深圳
上海
成都
苏州
SFDC-C系列微波下变频器选件信息 | ||
选件名称 | 选件型号 | 说明 |
RF射频输入范围选件 | SFDC0204C | 射频输入2-4GHz |
SFDC0408C | 射频输入4-8GHz | |
SFDC0818C | 射频输入8-18GHz | |
SFDC1826C | 射频输入18-26.5GHz | |
SFDC2640C | 射频输入26.5-40GHz | |
SFDC1840C | 射频输入18-40GHz | |
IF/BW中频/带宽选件 | SFDC-MA | 中频输出为70±20MHz |
SFDC-MB | 中频输出为140±40MHz | |
SFDC-MC | 中频输出为1.2±0.25GHz | |
SFDC-MD | 中频输出为1.2±0.5GHz | |
SFDC-ME | 中频输出为1.8±1GHz | |
ATT35选件 | SFDC-ATT35 | 最大输入信号功率由-30dBm增大到+5dBm |
自检及组合报警选件 | SFDC-ST | |
