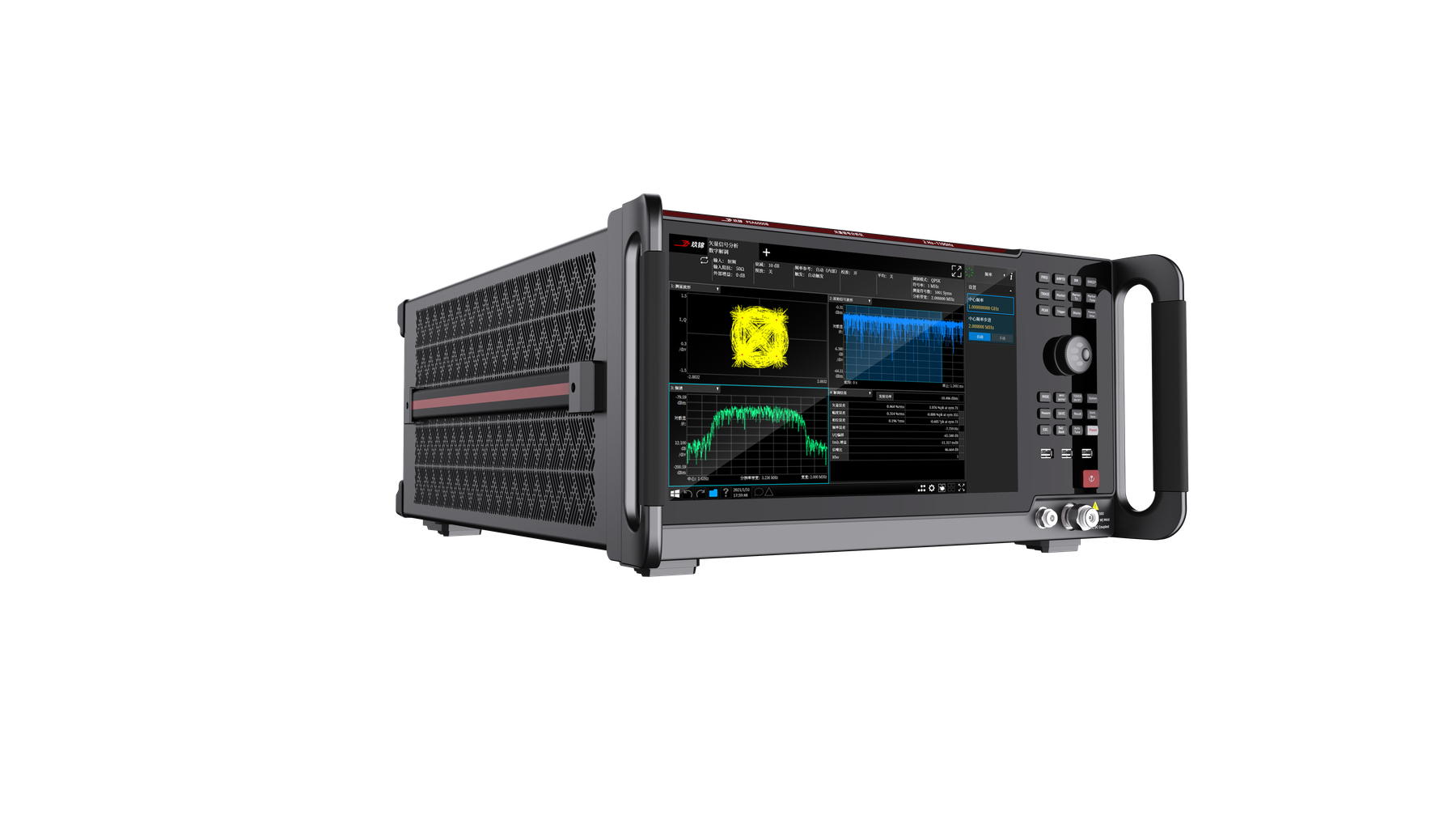

PSA6000B矢量信号分析仪
2 Hz 至 110 GHz · 最大分析带宽 4 GHz · 最大实时分析带宽 1.2 GHz
产品简介
PSA6000B矢量信号分析仪 是成都玖锦科技有限公司的频谱分析仪，频率覆盖 2 Hz ~ 110 GHz。 最大分析带宽：4 GHz；最大实时分析带宽：1.2 GHz。
支持通用频谱分析、矢量信号分析、实时频谱分析、模拟信号分析 噪声系数分析、相位噪声分析、脉冲信号分析、IQ 信号分析、 瞬态信号分析、多载波群时延分析、5G NR 分析、LTE 分析。设备提供 7 类测量与分析能力：通用频谱分析（GPSA）、矢量信号分析（VSA）、模拟信号分析（ASA）、噪声系数测量（NFM）、脉冲测量（PLM）、瞬态信号测量（TSA）、NR 5G信号解调测量（5G NR）。支持程控与远程控制，便于集成到自动化测试系统。
官方定位：作为玖锦的频谱分析仪产品，PSA6000B 以 2 Hz ~ 110 GHz 的频率覆盖与 通用频谱分析（GPSA）、矢量信号分析（VSA）、模拟信号分析（ASA） 等测量能力面向电磁频谱、5/6G/无线通信、雷达等应用场景。
核心参数
• 频率覆盖：2 Hz ~ 110 GHz
• 频率范围：2Hz-18 GHz/26.5 GHz/40 GHz/44 GHz/50 GHz/67 GHz/110 GHz
• 最大分析带宽：4 GHz
• 最大实时分析带宽：1.2 GHz
• 相位噪声：-133 dBc/Hz（载波：1 GHz，偏移：10 kHz）
• 支持通用频谱分析、矢量信号分析、实时频谱分析、模拟信号分析 噪声系数分析、相位噪声分析、脉冲信号分析、IQ 信号分析、 瞬态信号分析、多载波群时延分析、5G NR 分析、LTE 分析
• 可通过 LAN、GPIB 和 USB 接口控制仪器
• 远程控制指令兼容主流同类设备
主要功能

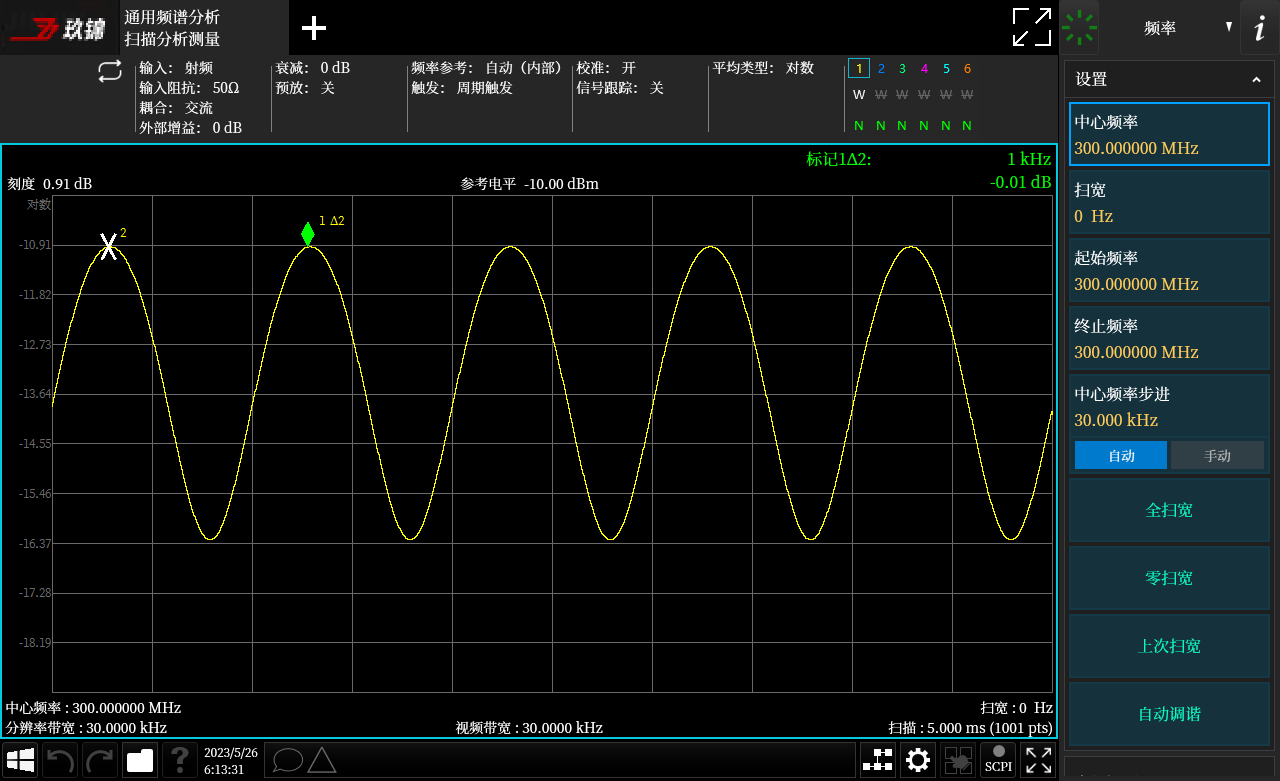

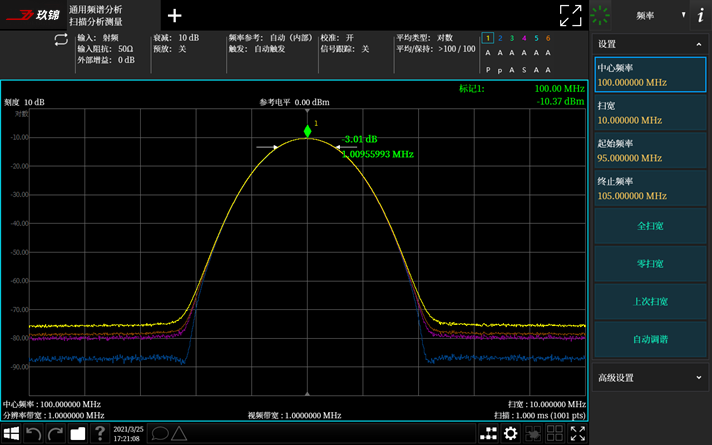

通用频谱分析（GPSA）
通用频谱分析（GPSA）通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量；通过6条迹线、12个标记展示2 Hz~110 GHz频率范围的测量结果；迹线、标记支持多种数学运算功能以满足不同测试场景的测量要求。

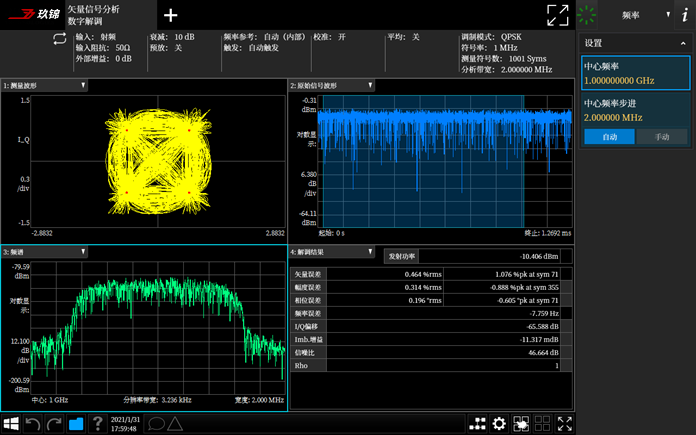

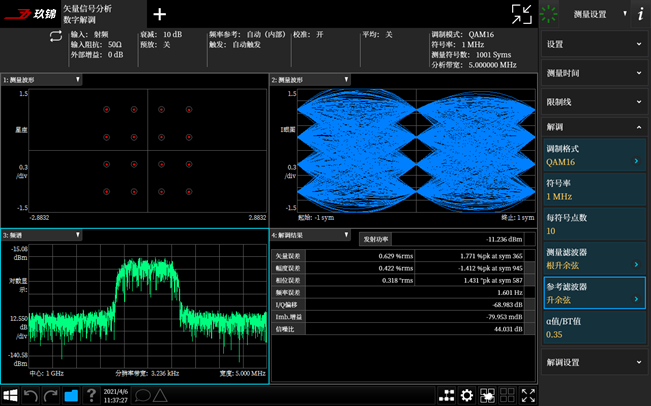

矢量信号分析（VSA）
矢量信号分析（VSA）主要完成对信号的频域、调制域和码域分析；可对PSK、FSK、QAM等多种数字调制信号提供灵活的调制分析，可以提供IQ波形、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。

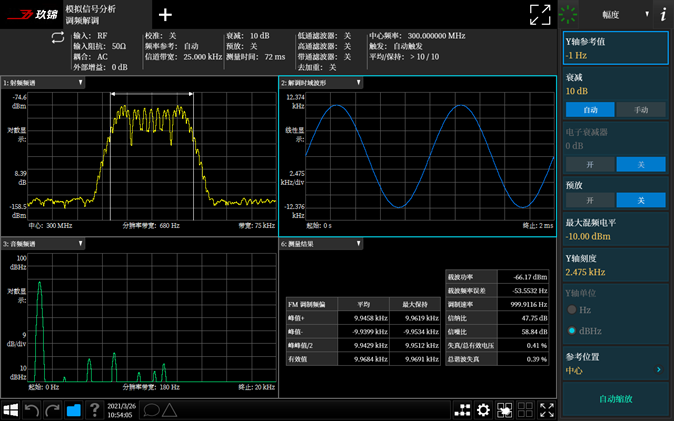

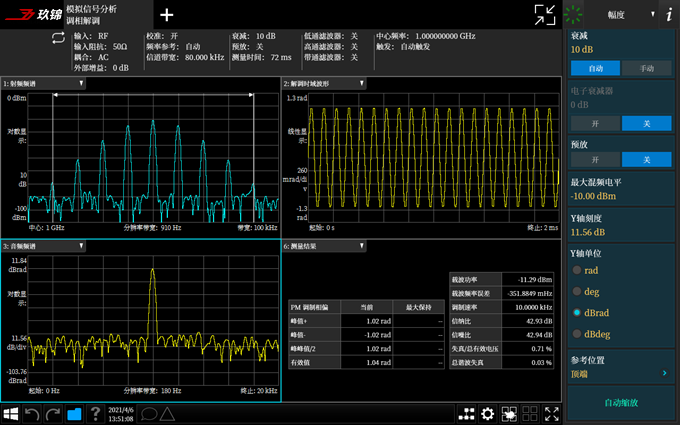

模拟信号分析（ASA）
模拟信号分析（ASA）提供调幅、调频或调相三种测量以完成模拟调制信号的解调分析；可以同时显示解调信号的频谱和时域波形，完成对调制信号的调制深度、调频偏差、调制相偏、载波频率误差、信纳比、总谐波失真、载波功率等参数测量。

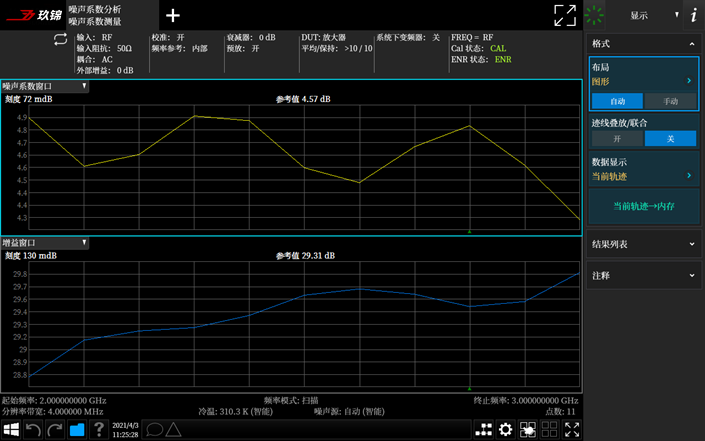

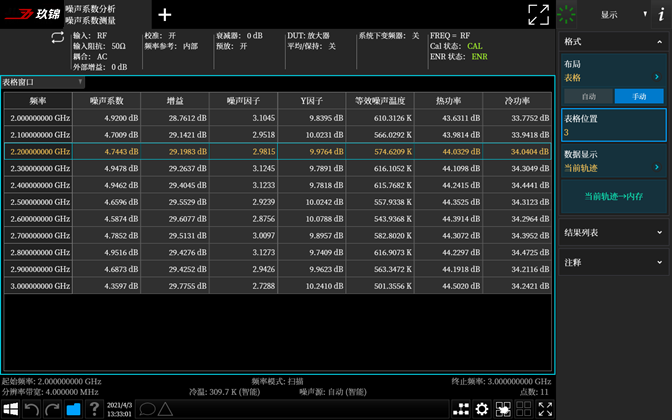

噪声系数测量（NFM）
噪声系数是射频元器件、电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。噪声系数测量通过外接噪声源，采用Y因子法完成放大器、下变频器、上变频器等被测件的噪声系数测量。

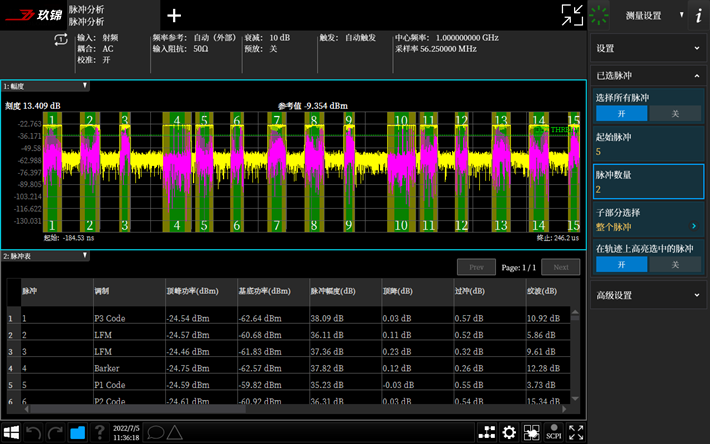

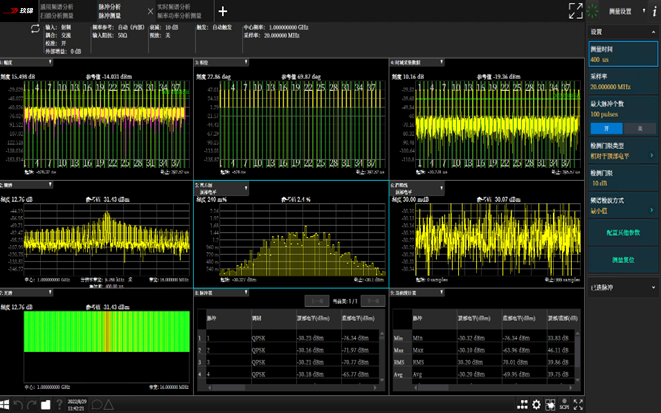

脉冲测量（PLM）
脉冲模式提供了信号频域、时域和调制域特性测试。脉冲模式可支持多达20余种脉冲参数自动测量分析：如解调、顶降、过冲、纹波、时间、幅度、频率、相位、调频最佳拟合参数等参数，且支持选定脉冲进行脉内频率、功率电平和相位特性、频域的具体细节分析，支持脉冲趋势和直方图显示累积数据的统计结果。支持四种视图（基本视图、频率视图、表格视图、散点图）和多窗口显示方式，用户可通过触摸任意窗口设置相应菜单控件进行操作测量。

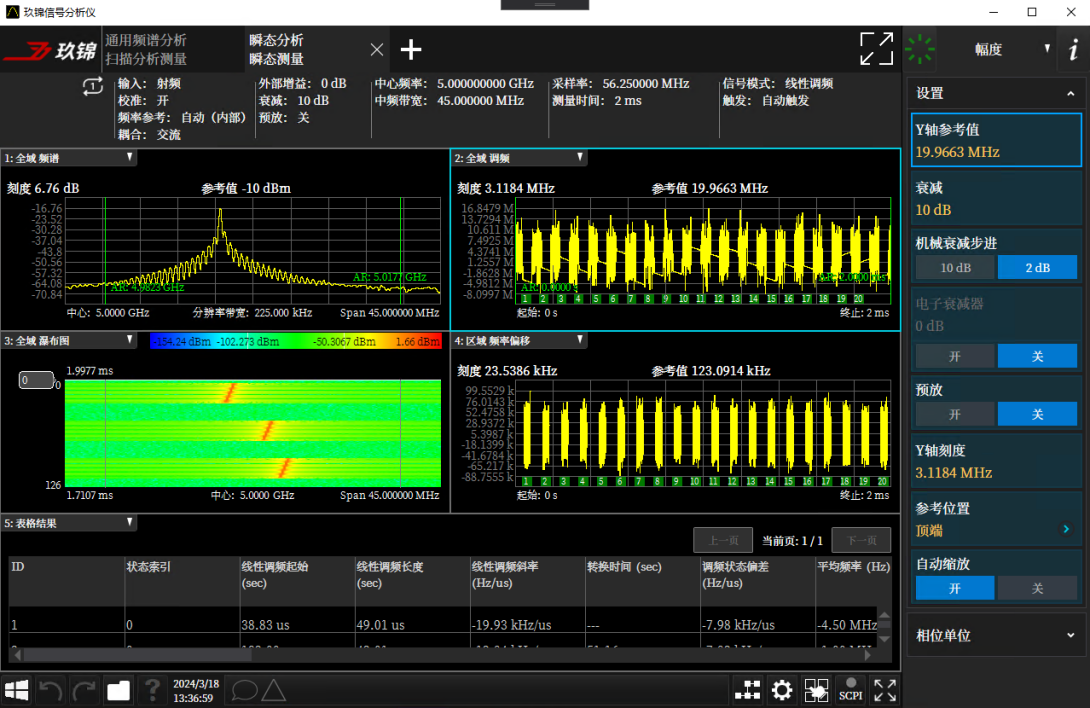

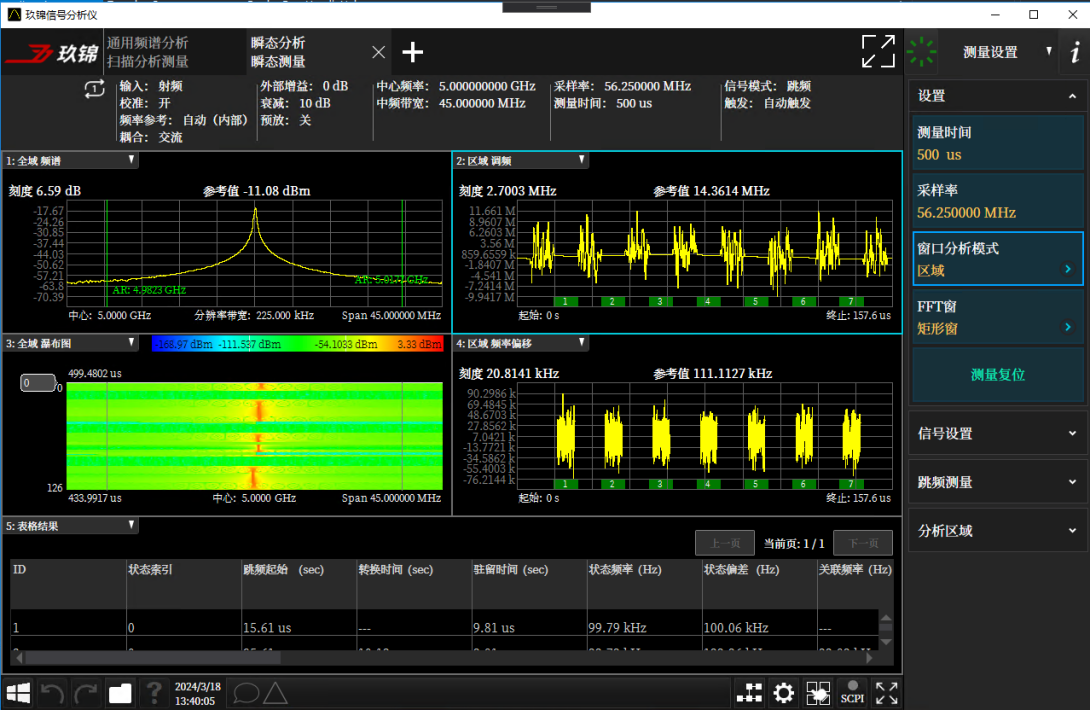

瞬态信号测量（TSA）
瞬态分析通常用于分析在时间或频率上出现短暂或迅速变化的信号，如线性调频信号、跳频信号等信号。可直观便捷的分析具有大带宽的时变和频变信号。并且具有丰富的结果显示，可以显示频谱、瀑布图、时频图、统计表、直方图、趋势线等测量结果。

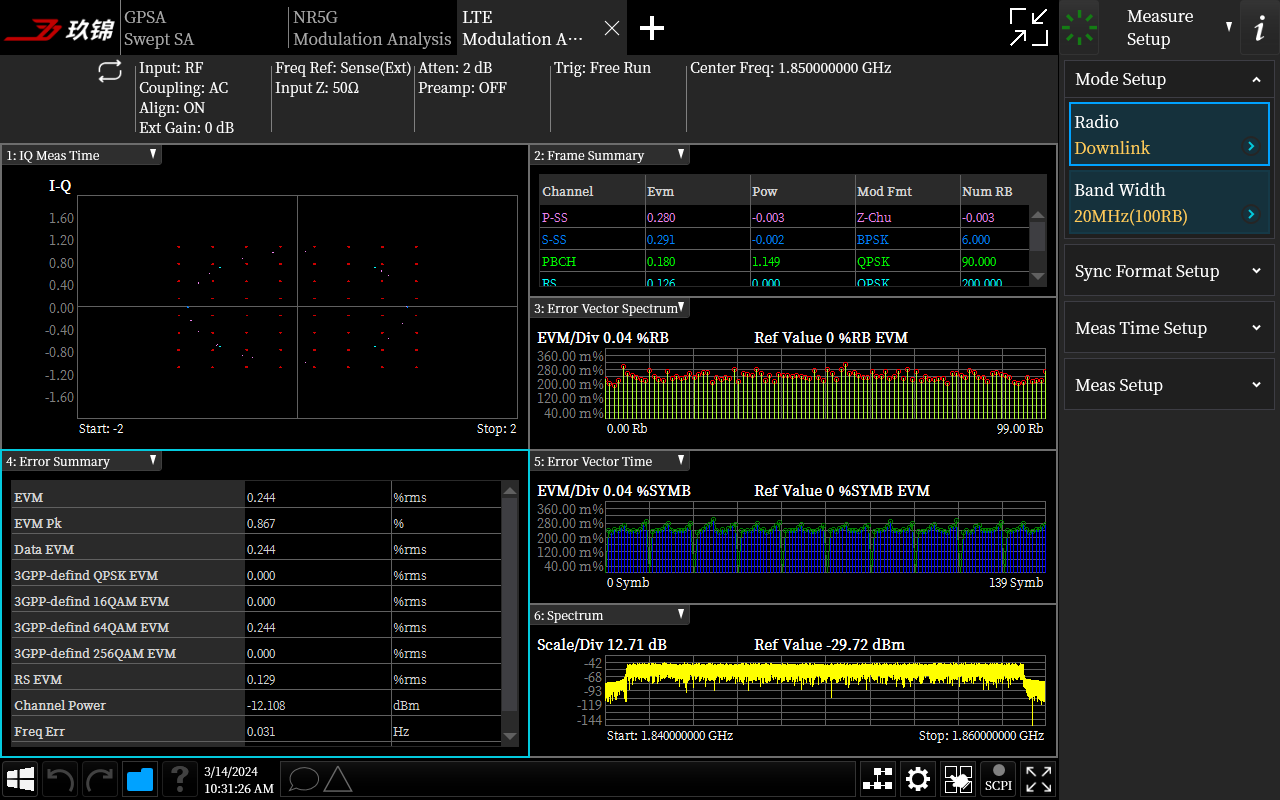

NR 5G信号解调测量（5G NR）
5G NR调制分析测量用于根据3GPP规范测试E~UTRA基站和用户设备的传输信号质量。自动解调测量矢量误差幅度（EVM）率误差、时间对齐误差、载波泄露、带内发射功率、均衡器平坦度等。
典型应用与解决方案
• 车载毫米波雷达测试
• 量子探测研究
• 雷达脉冲与射频信号测试
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 PSA6000B矢量信号分析仪 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 PSA6000B矢量信号分析仪
玖锦 JIUJIN · 成都玖锦科技有限公司
PSA6000B矢量信号分析仪 · 详细指标
2 Hz 至 110 GHz · 最大分析带宽 4 GHz · 最大实时分析带宽 1.2 GHz
产品简介
PSA6000B矢量信号分析仪 是成都玖锦科技有限公司的频谱分析仪，频率覆盖 2 Hz ~ 110 GHz。 最大分析带宽：4 GHz；最大实时分析带宽：1.2 GHz。
官方定位：作为玖锦的频谱分析仪产品，PSA6000B 以 2 Hz ~ 110 GHz 的频率覆盖与 通用频谱分析（GPSA）、矢量信号分析（VSA）、模拟信号分析（ASA） 等测量能力面向电磁频谱、5/6G/无线通信、雷达等应用场景。
关键指标
• 频率覆盖：2 Hz ~ 110 GHz
• 频率范围：2Hz-18 GHz/26.5 GHz/40 GHz/44 GHz/50 GHz/67 GHz/110 GHz
• 最大分析带宽：4 GHz
• 最大实时分析带宽：1.2 GHz
• 相位噪声：-133 dBc/Hz（载波：1 GHz，偏移：10 kHz）
• 支持通用频谱分析、矢量信号分析、实时频谱分析、模拟信号分析 噪声系数分析、相位噪声分析、脉冲信号分析、IQ 信号分析、 瞬态信号分析、多载波群时延分析、5G NR 分析、LTE 分析
• 可通过 LAN、GPIB 和 USB 接口控制仪器
• 远程控制指令兼容主流同类设备
测量能力与工作模式
通用频谱分析（GPSA）
通用频谱分析（GPSA）通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量；通过6条迹线、12个标记展示2 Hz~110 GHz频率范围的测量结果；迹线、标记支持多种数学运算功能以满足不同测试场景的测量要求。
矢量信号分析（VSA）
矢量信号分析（VSA）主要完成对信号的频域、调制域和码域分析；可对PSK、FSK、QAM等多种数字调制信号提供灵活的调制分析，可以提供IQ波形、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。
模拟信号分析（ASA）
模拟信号分析（ASA）提供调幅、调频或调相三种测量以完成模拟调制信号的解调分析；可以同时显示解调信号的频谱和时域波形，完成对调制信号的调制深度、调频偏差、调制相偏、载波频率误差、信纳比、总谐波失真、载波功率等参数测量。
噪声系数测量（NFM）
噪声系数是射频元器件、电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。噪声系数测量通过外接噪声源，采用Y因子法完成放大器、下变频器、上变频器等被测件的噪声系数测量。
脉冲测量（PLM）
脉冲模式提供了信号频域、时域和调制域特性测试。脉冲模式可支持多达20余种脉冲参数自动测量分析：如解调、顶降、过冲、纹波、时间、幅度、频率、相位、调频最佳拟合参数等参数，且支持选定脉冲进行脉内频率、功率电平和相位特性、频域的具体细节分析，支持脉冲趋势和直方图显示累积数据的统计结果。支持四种视图（基本视图、频率视图、表格视图、散点图）和多窗口显示方式，用户可通过触摸任意窗口设置相应菜单控件进行操作测量。
瞬态信号测量（TSA）
瞬态分析通常用于分析在时间或频率上出现短暂或迅速变化的信号，如线性调频信号、跳频信号等信号。可直观便捷的分析具有大带宽的时变和频变信号。并且具有丰富的结果显示，可以显示频谱、瀑布图、时频图、统计表、直方图、趋势线等测量结果。
NR 5G信号解调测量（5G NR）
5G NR调制分析测量用于根据3GPP规范测试E~UTRA基站和用户设备的传输信号质量。自动解调测量矢量误差幅度（EVM）率误差、时间对齐误差、载波泄露、带内发射功率、均衡器平坦度等。
说明
以上指标与测量能力摘自 玖锦官网 PSA6000B 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
资源下载
• 产品介绍：产品定位、核心参数与典型应用详见 PSA6000B矢量信号分析仪 产品介绍页
