FNB38 USB快充测试仪 4至24V / 0至5A|FNIRSI菲尼瑞斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菲尼瑞斯 FNIRSI

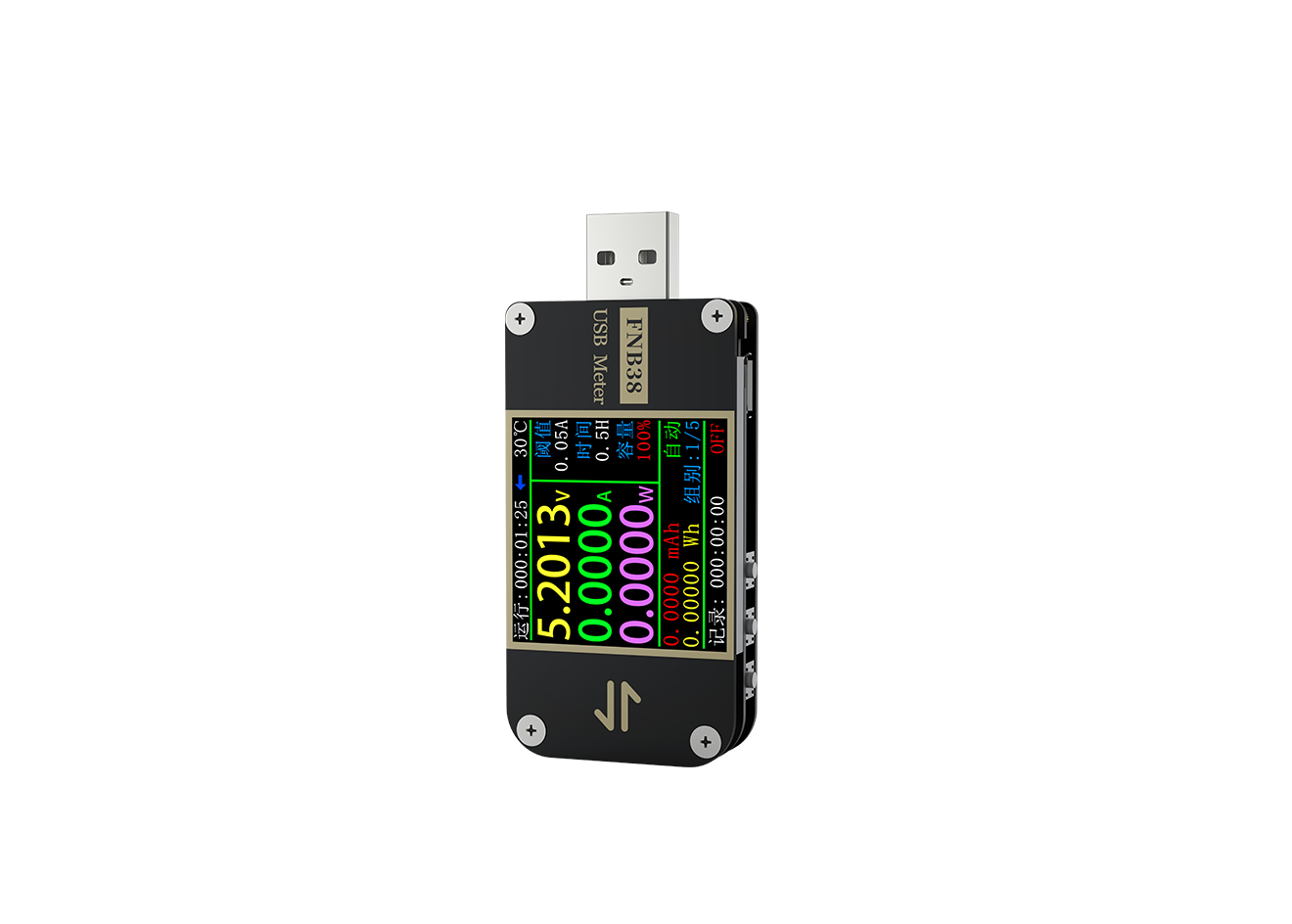

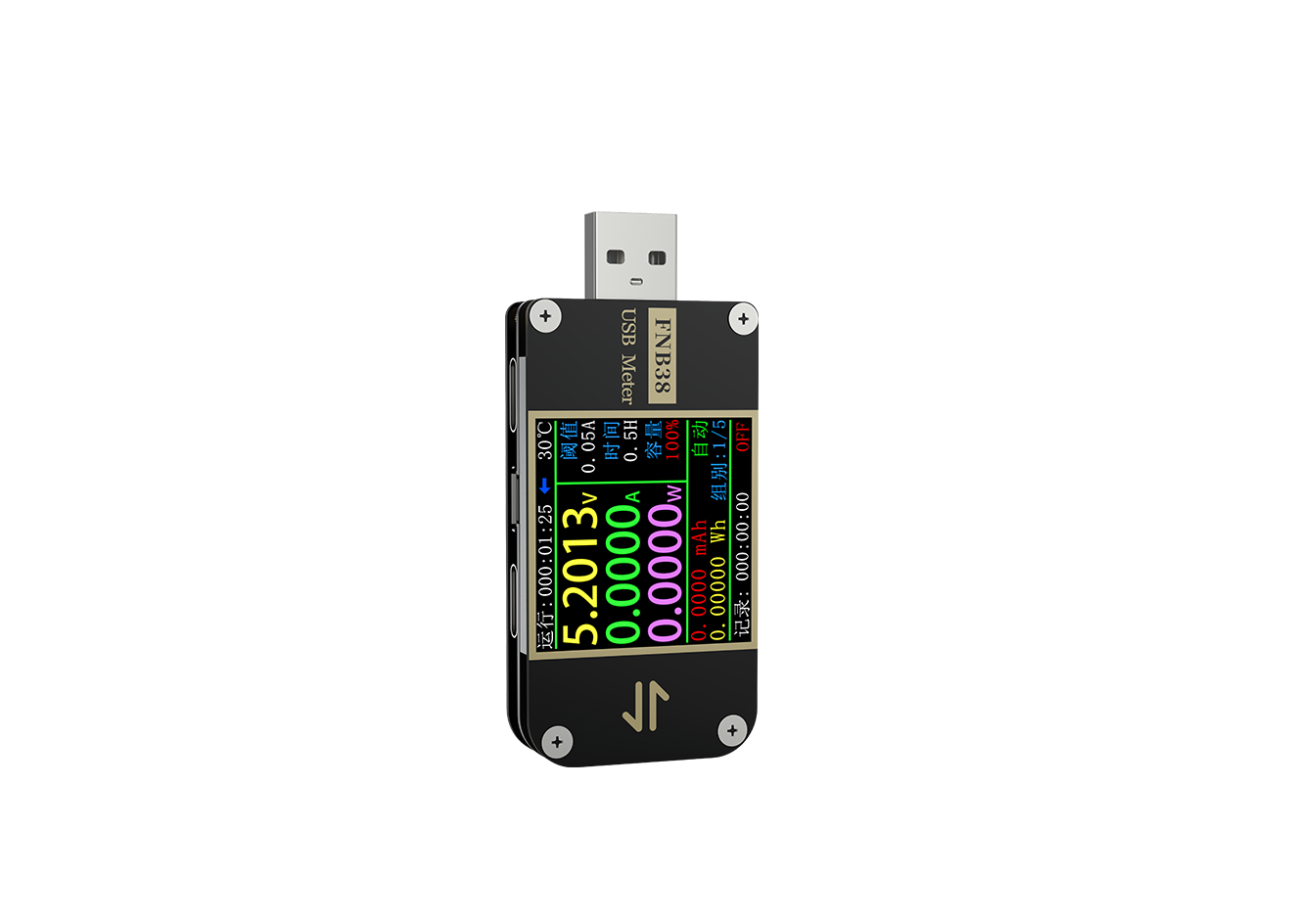

FNB38 USB快充测试仪 4-24V / 0-5A
官网栏目 信号分析 > USB测试仪 · 二级分类 高速数据总线测试仪

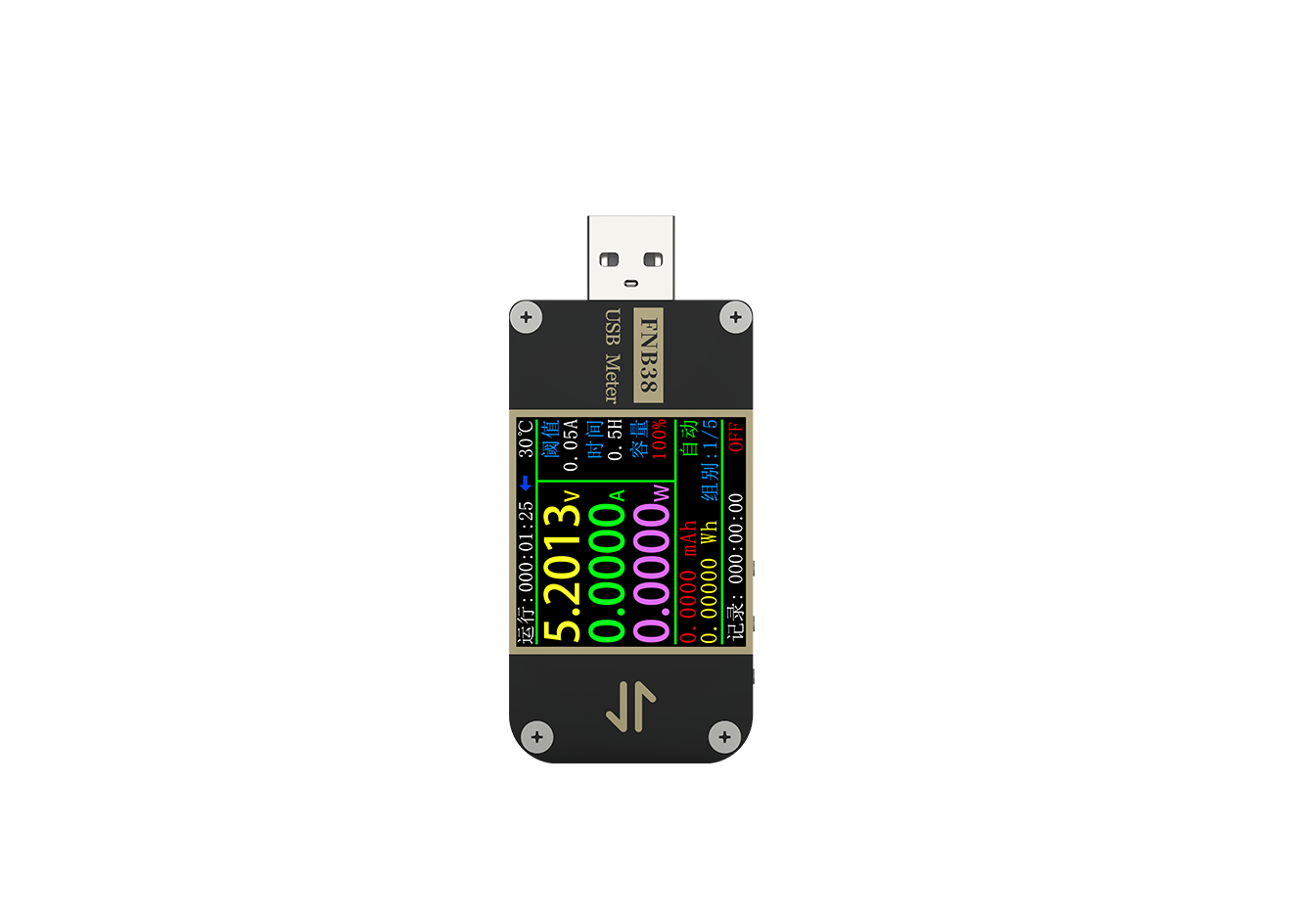

产品简介
FNB38 USB测试仪是一款功能全面的电力测试工具，适用于测量多种设备的供电与耗电情况。它支持检测手机充电功率与移动电源的输入输出状况，兼容多种快充协议如QC2.0、QC3.0和华为FCP。具备PD协议监听、E-Marker功能，并支持协议转换。设备还提供容量与用电量记录、实时曲线显示、线缆测量等功能，满足用户对电力测试的多样化需求。操作便捷，是快速高效检测的理想选择。
核心要点
• 外置16位ADC和PD协议物理芯片，最高支持24V/5A测量
• 显示精度高达五位，最高分辨率达（0.0001V）
• 全面覆盖多种主流快充协议，支持一键自动检测
• 丰富的快充协议触发功能
• USB 2.0 高速传输
• 1.44寸全彩TFT 屏幕
核心参数
• 屏幕尺寸：1.44寸
• 分辨率：128*128
• 测量电压范围：3.7-24V
• 测量电流范围：0-5A
• 传输速率：USB2.0
• 联机接口：Mircro-USB
• 输入口：A公、C母、M母
• 输出口：A母、C母
• 联机方法：USB-HID免驱
• PD主动触发：√
产品优势

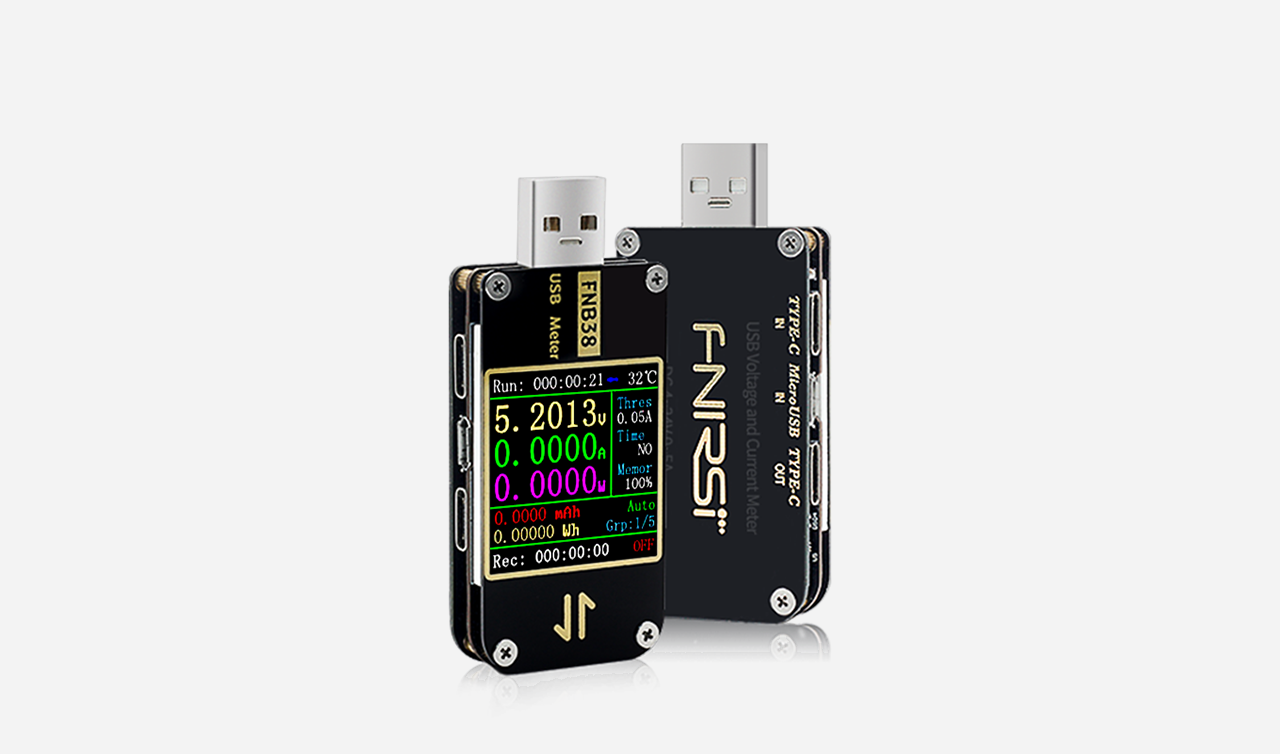

高精度测量性能｜直观呈现动态趋势
设备搭载外置16位ADC和PD协议物理芯片，支持最高 24V/5A的 电压电流测试，分辨率高达5 位（0.0001V），确保测量数据精准稳定，满足专业用户对高精度检测的需求。 内置多样化曲线检测模式，可实时显示电压、电流、功率、D+/D-电压变化趋势，动态趋势清晰直观，帮助用户快速识别电源性能和充放电特性。设备支持5组数据记录，并具备断电续存功能，确保数据记录不间断，便于后续分析与判断设备的可靠性。
全面覆盖主流快充协议｜一键智能识别与触发
设备支持市面上多种主流快充协议（如PD/QC2.0/QC3.0/FCP/SCP /AFC）,并具备一键自动检测功能，结合智能触发识别机制，可自动调节输出电压，迅速识别充电器/充电宝支持的快充规格，提升识别速度和准确度，适用于多种快充类产品研发与测试场景。 设备采用压降法测电缆内阻、支持E-marker测试、VOOC DASH变通功能、PD协议监听及PD协议转换功能，帮助用户检测线材质量、了解PD协议过程及协议转换，全面保障充电安全。

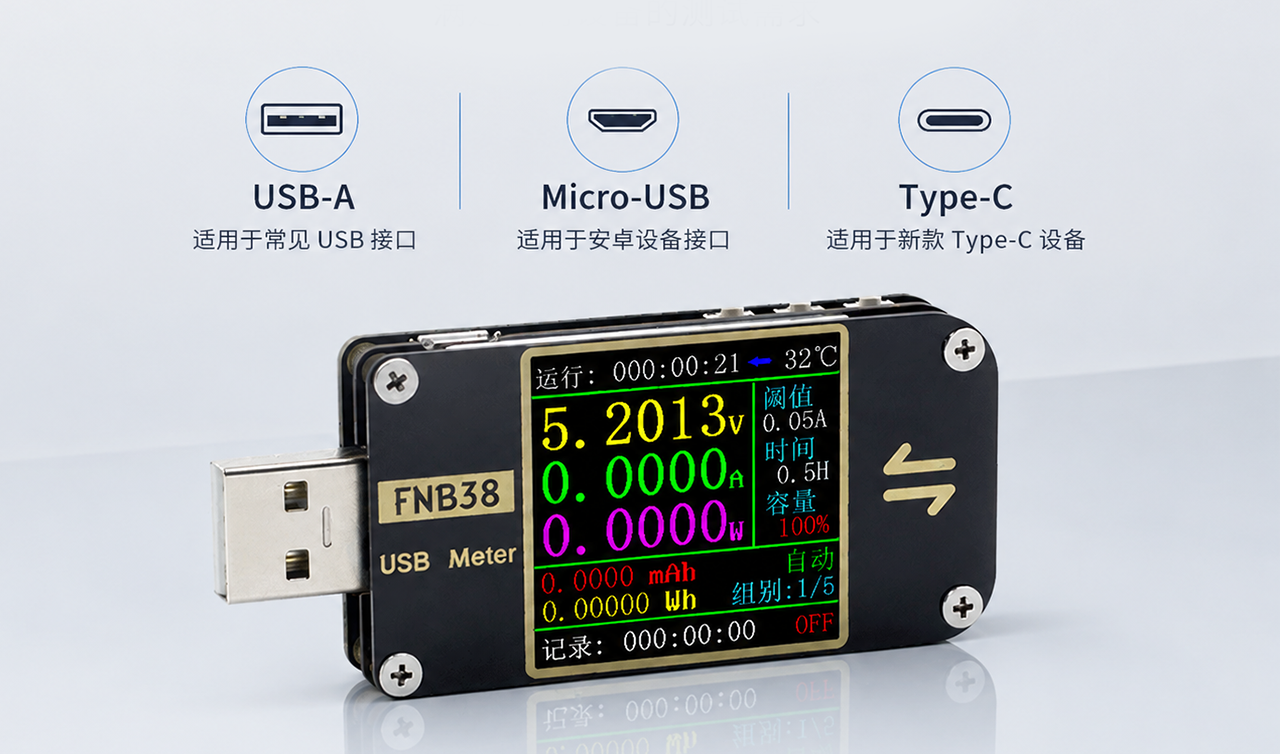

多接口兼容｜适用于多种设备检测

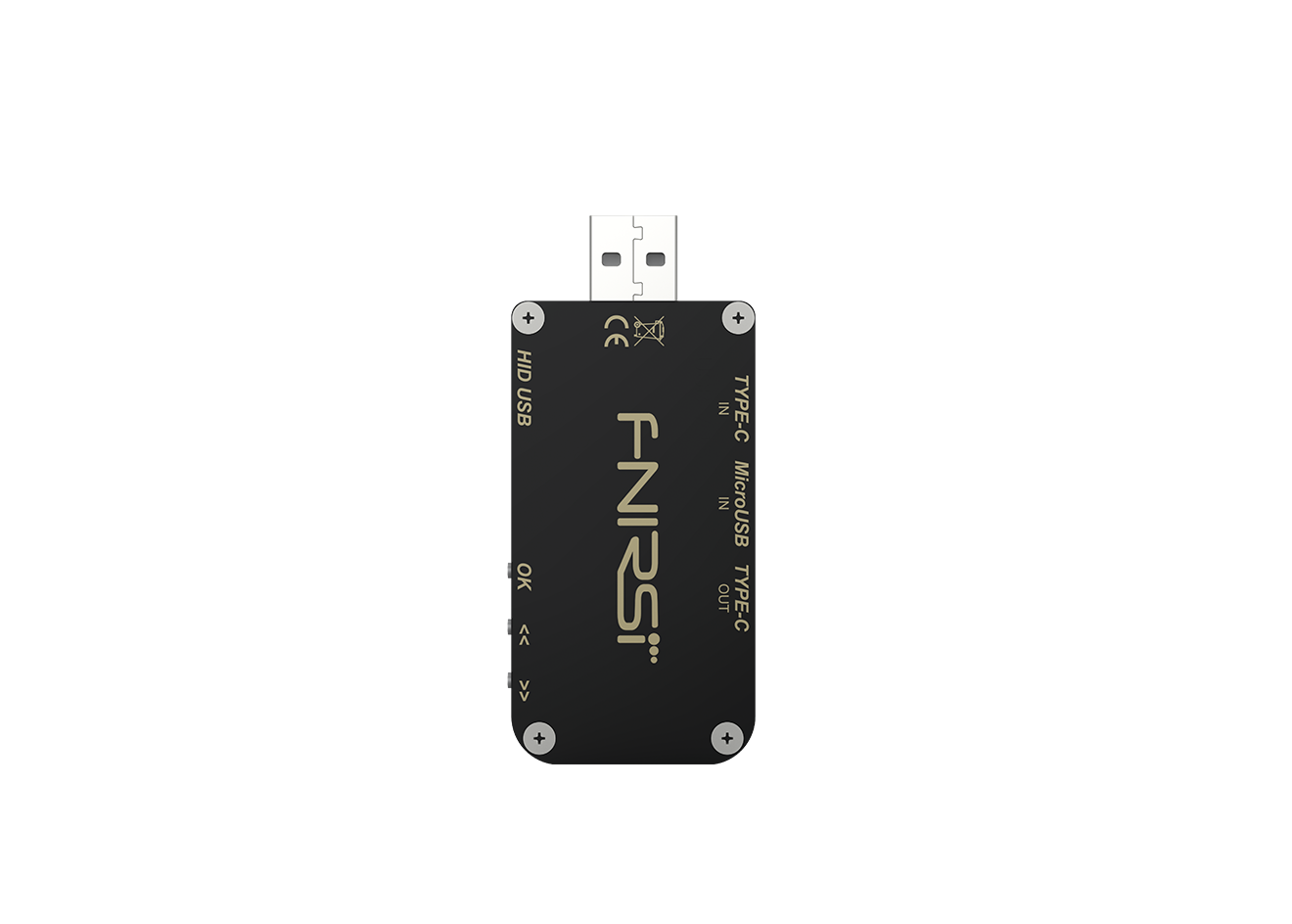

设备配备USB-A、Micro-USB、Type-C接口，可兼容多种类型充电器与设备的检测及充电测试，即插即用，无需额外转接头，可显著提升测试便捷性与适用范围。 USB-A输入口支持大功率输入(如20V*5A=100W)； USB-A输出口可短时承受5A电流； Micro-USB输入口不支持大电流大功率，其输入电流不能超过2.5A； 使用大电流、大功率工作时，建议使用Type-C母座输出； HID-USB接口仅用于数据传输。 设备采用多接口设计，以更好地适应不同的充电器和设备，满足用户的多样化测试需求。
系列型号
• FNB-C2：屏幕颜色 TFT-LCD；分辨率 240×240；测量电压范围 4–50V；测量电流范围 0–6.5A；蓝牙APP 不支持
• FNB38：屏幕颜色 全彩TFT；分辨率 128*128；测量电压范围 3.7-24V；测量电流范围 0-5A；蓝牙APP 不支持
• FNB58：屏幕颜色 IPS；分辨率 320*240；测量电压范围 4-28V；测量电流范围 0-7A；蓝牙APP 支持
• FNB48P：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 160*128；测量电压范围 3.8-24V；测量电流范围 0-6.5A；蓝牙APP 支持
• FNAC-28：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 /；测量电压范围 4-24v；测量电流范围 0-6.5A；蓝牙APP 不支持
详细指标
• 详细指标请见 FNB38 详细指标页。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；选配与可选功能以厂家最终配置为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
菲尼瑞斯 FNIRSI
FNB38 USB快充测试仪 4-24V / 0-5A
官网栏目 信号分析 > USB测试仪 · 全部关键指标
产品简介
FNB38 USB测试仪是一款功能全面的电力测试工具，适用于测量多种设备的供电与耗电情况。它支持检测手机充电功率与移动电源的输入输出状况，兼容多种快充协议如QC2.0、QC3.0和华为FCP。具备PD协议监听、E-Marker功能，并支持协议转换。设备还提供容量与用电量记录、实时曲线显示、线缆测量等功能，满足用户对电力测试的多样化需求。操作便捷，是快速高效检测的理想选择。
详细指标
• 屏幕尺寸：1.44寸
• 固件升级：支持
• 屏幕颜色：全彩TFT
• 分辨率：128*128
• 传输速率：USB2.0
• 输入口：A公、C母、M母
• 输出口：A母、C母
• 联机接口：Mircro-USB
• 联机方法：USB-HID免驱
• 独立供电：×
• 反接保护：TVS
• 测量电压范围：3.7-24V
• 测量电流范围：0-5A
• PD主动触发：√
• PD硬件开关：×
• PD表端抓包：√
• 协议转换:：√
• 升级方式：上位机升级
• 显示位数:：5位
• 容量存储器：EEPROM
• 电脑上位机：无
• 低速纹波显示：2 - > 100 sps
• 高速纹波显示：×
• 高速纹波带宽：×
• 容量/能量统计：5组
• 电压电流离线曲线：√
• 定时触发：×
• 电池容量计算工具：×
• 读取DASH线缆：×
• 模拟DASH线缆：×
• 苹果2.4A加速：×
• 按键操作:：3键
• 蓝牙APP：×
• 重力感应自动转屏：×
• 蜂鸣器：×
• 模拟开关：×
功能与优势
高精度测量性能｜直观呈现动态趋势
设备搭载外置16位ADC和PD协议物理芯片，支持最高 24V/5A的 电压电流测试，分辨率高达5 位（0.0001V），确保测量数据精准稳定，满足专业用户对高精度检测的需求。
内置多样化曲线检测模式，可实时显示电压、电流、功率、D+/D-电压变化趋势，动态趋势清晰直观，帮助用户快速识别电源性能和充放电特性。设备支持5组数据记录，并具备断电续存功能，确保数据记录不间断，便于后续分析与判断设备的可靠性。
全面覆盖主流快充协议｜一键智能识别与触发
设备支持市面上多种主流快充协议（如PD/QC2.0/QC3.0/FCP/SCP /AFC）,并具备一键自动检测功能，结合智能触发识别机制，可自动调节输出电压，迅速识别充电器/充电宝支持的快充规格，提升识别速度和准确度，适用于多种快充类产品研发与测试场景。
设备采用压降法测电缆内阻、支持E-marker测试、VOOC DASH变通功能、PD协议监听及PD协议转换功能，帮助用户检测线材质量、了解PD协议过程及协议转换，全面保障充电安全。
多接口兼容｜适用于多种设备检测
设备配备USB-A、Micro-USB、Type-C接口，可兼容多种类型充电器与设备的检测及充电测试，即插即用，无需额外转接头，可显著提升测试便捷性与适用范围。
USB-A输入口支持大功率输入(如20V*5A=100W)；
USB-A输出口可短时承受5A电流；
Micro-USB输入口不支持大电流大功率，其输入电流不能超过2.5A；
使用大电流、大功率工作时，建议使用Type-C母座输出；
HID-USB接口仅用于数据传输。
设备采用多接口设计，以更好地适应不同的充电器和设备，满足用户的多样化测试需求。
系列对照
• FNB-C2：屏幕颜色 TFT-LCD；分辨率 240×240；测量电压范围 4–50V；测量电流范围 0–6.5A；蓝牙APP 不支持
• FNB38：屏幕颜色 全彩TFT；分辨率 128*128；测量电压范围 3.7-24V；测量电流范围 0-5A；蓝牙APP 不支持
• FNB58：屏幕颜色 IPS；分辨率 320*240；测量电压范围 4-28V；测量电流范围 0-7A；蓝牙APP 支持
• FNB48P：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 160*128；测量电压范围 3.8-24V；测量电流范围 0-6.5A；蓝牙APP 支持
• FNAC-28：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 /；测量电压范围 4-24v；测量电流范围 0-6.5A；蓝牙APP 不支持
· 上列对照数据取自 FNIRSI菲尼瑞斯 官网同页「系列对比」，本页产品为 FNB38。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；规格与选配以厂家最新公开资料为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
