TSG3020/6020 60MHz/30MHz函数信号发生器 双通道|FNIRSI菲尼瑞斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菲尼瑞斯 FNIRSI

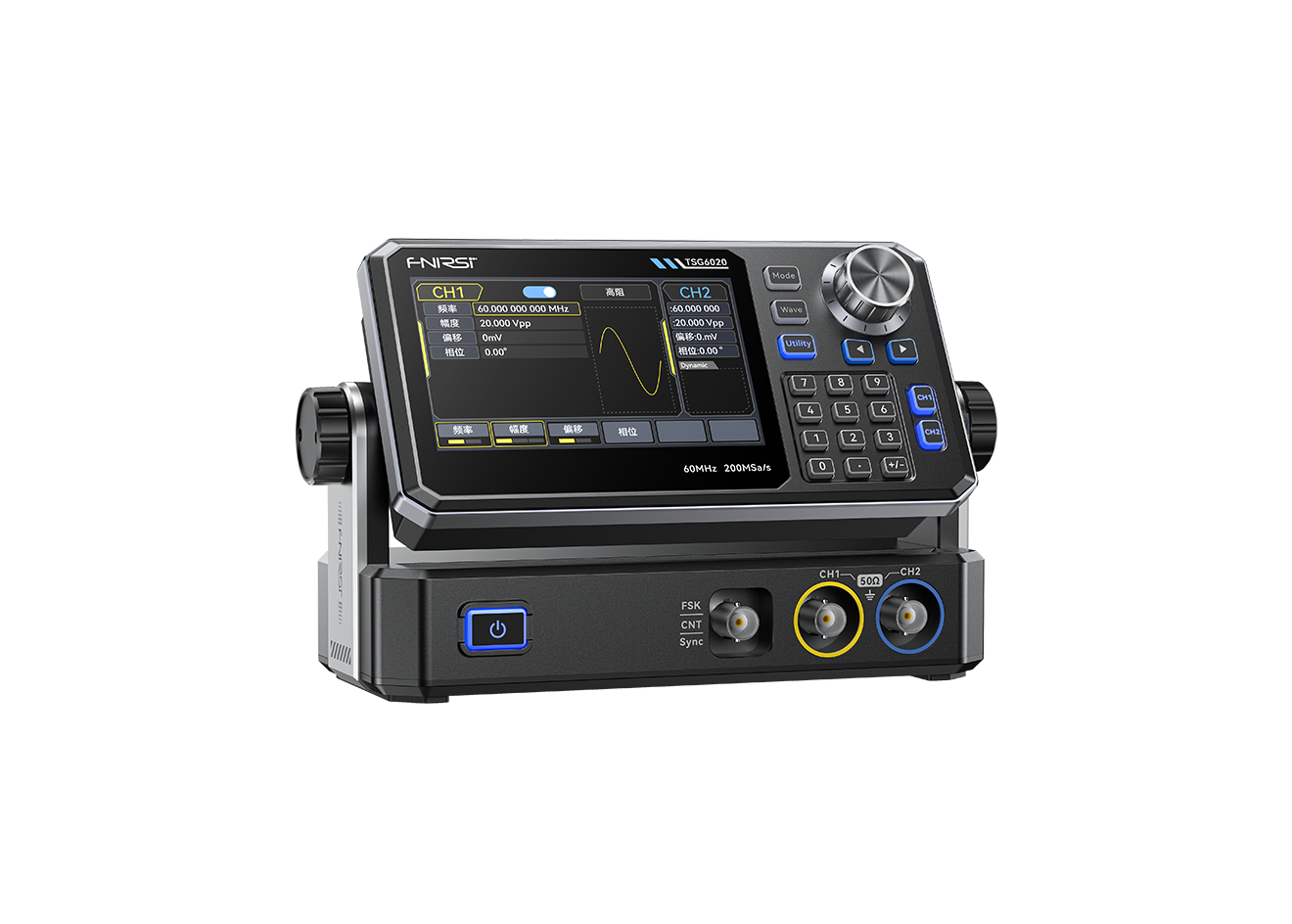

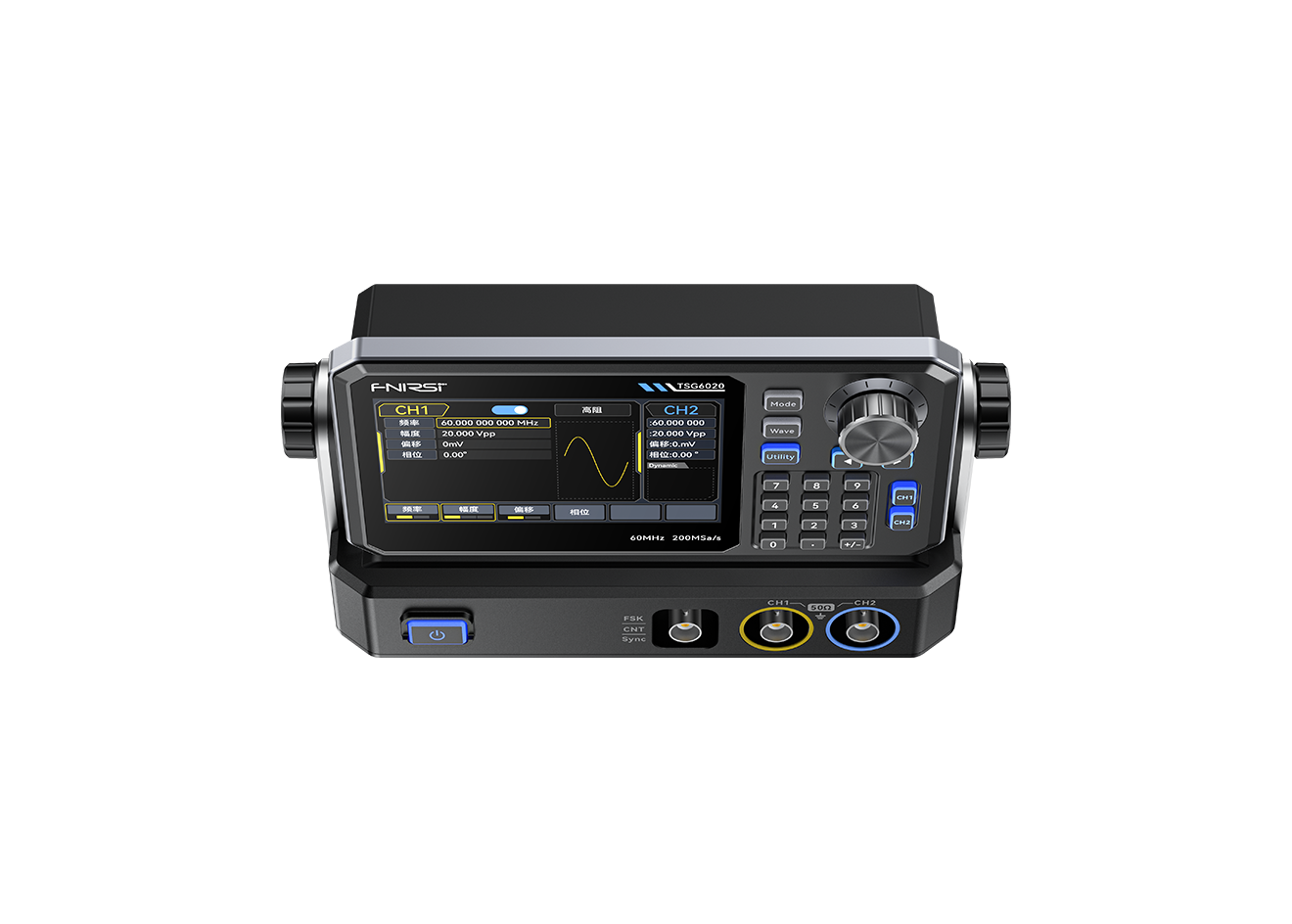

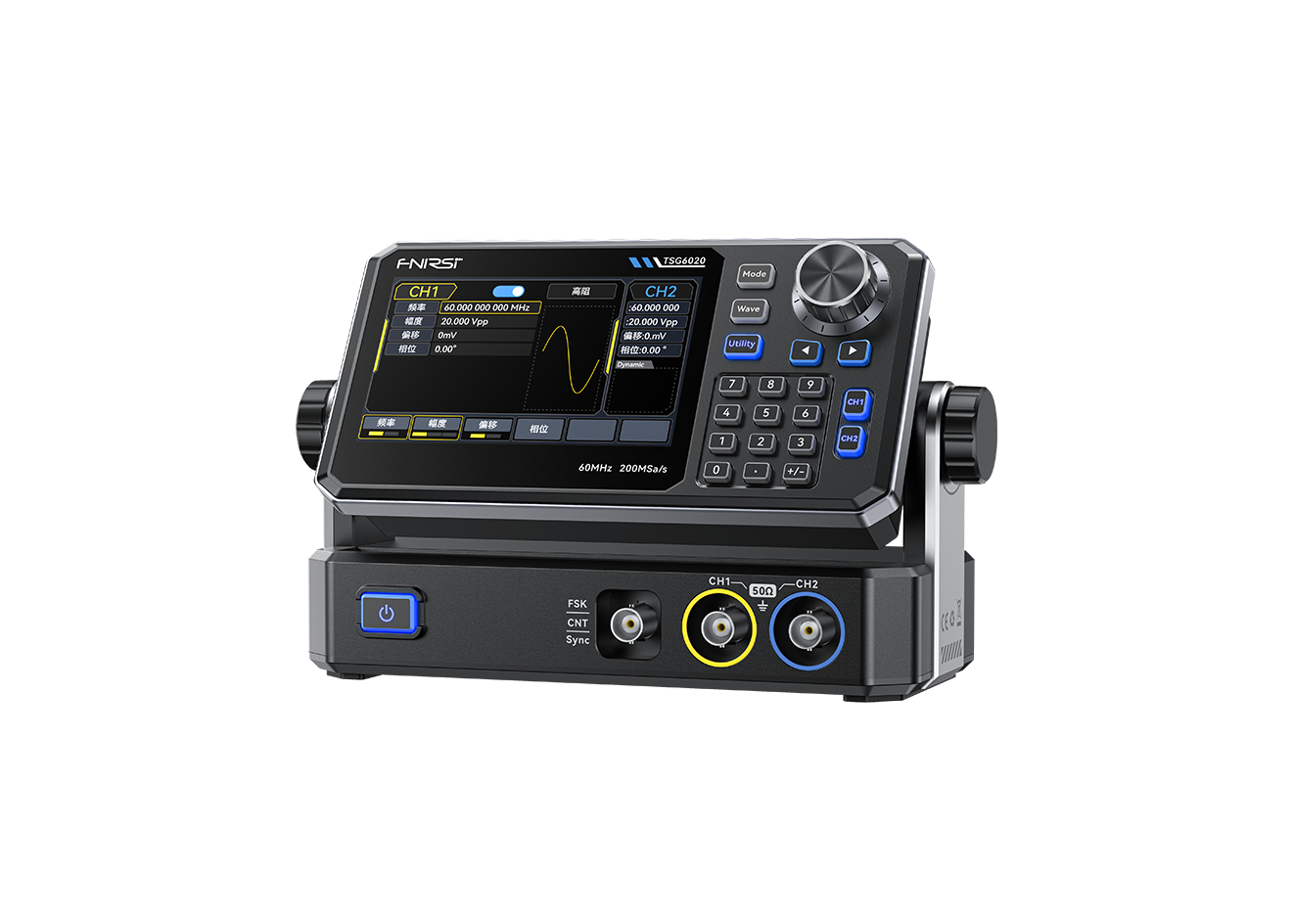

TSG3020/6020 60MHz/30MHz函数信号发生器 双通道
官网栏目 信号分析 > 函数信号发生器 · 二级分类 信号发生器

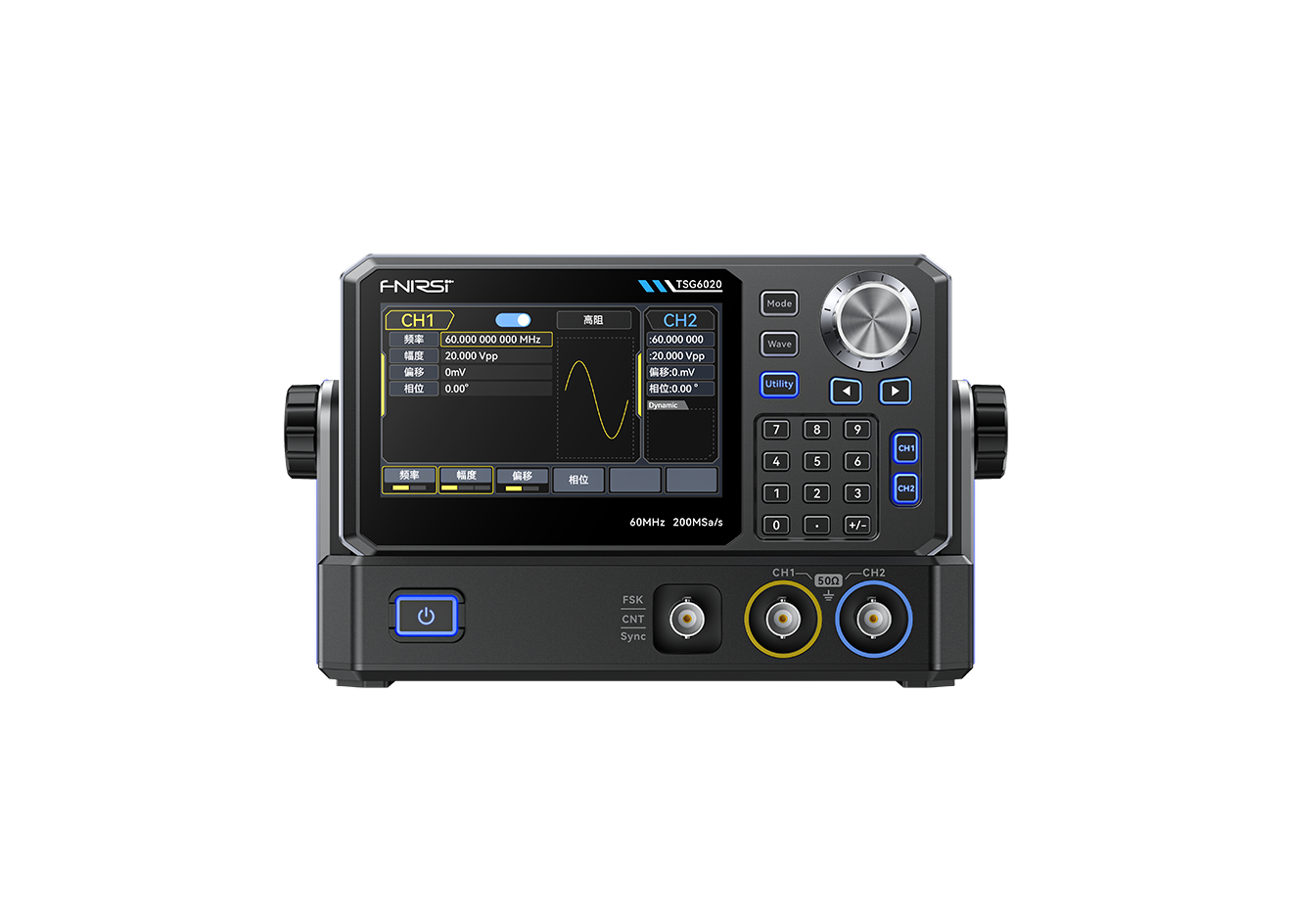

产品简介
TSG3020/TSG6020是FNIRSI推出的双通道函数信号发生器，TSG3020最大输出频率30MHz，TSG6020最大输出频率60MHz。采用高精度DDS频率合成技术，具备200MSa/s采样率和14bit垂直分辨率。4.3寸TFT-LCD触摸屏与数字键盘双操作方式，支持13种标准波形和丰富的调制功能，是电子研发、教学实验和现场测试的理想信号源。
核心要点
• 双通道30MHz/60MHz输出，20Vpp输出幅度
• 200MSa/s采样率/14bit高分辨率
• 4.3寸触摸屏+键盘双操作
• 13种波形/AM/FM/PM/ASK/PSK/FSK调制
• USB/Type-C接口，支持移动电源供电
核心参数
• 采样率：200MSa/s（1μSa/s~200MSa/s 可变）
• 最大输出频率：60MHz / 30MHz
• 垂直分辨率：14 bit
• 显示：4.3 英寸 TFT-LCD 触摸屏
• 通道数：双通道（CH1 / CH2）

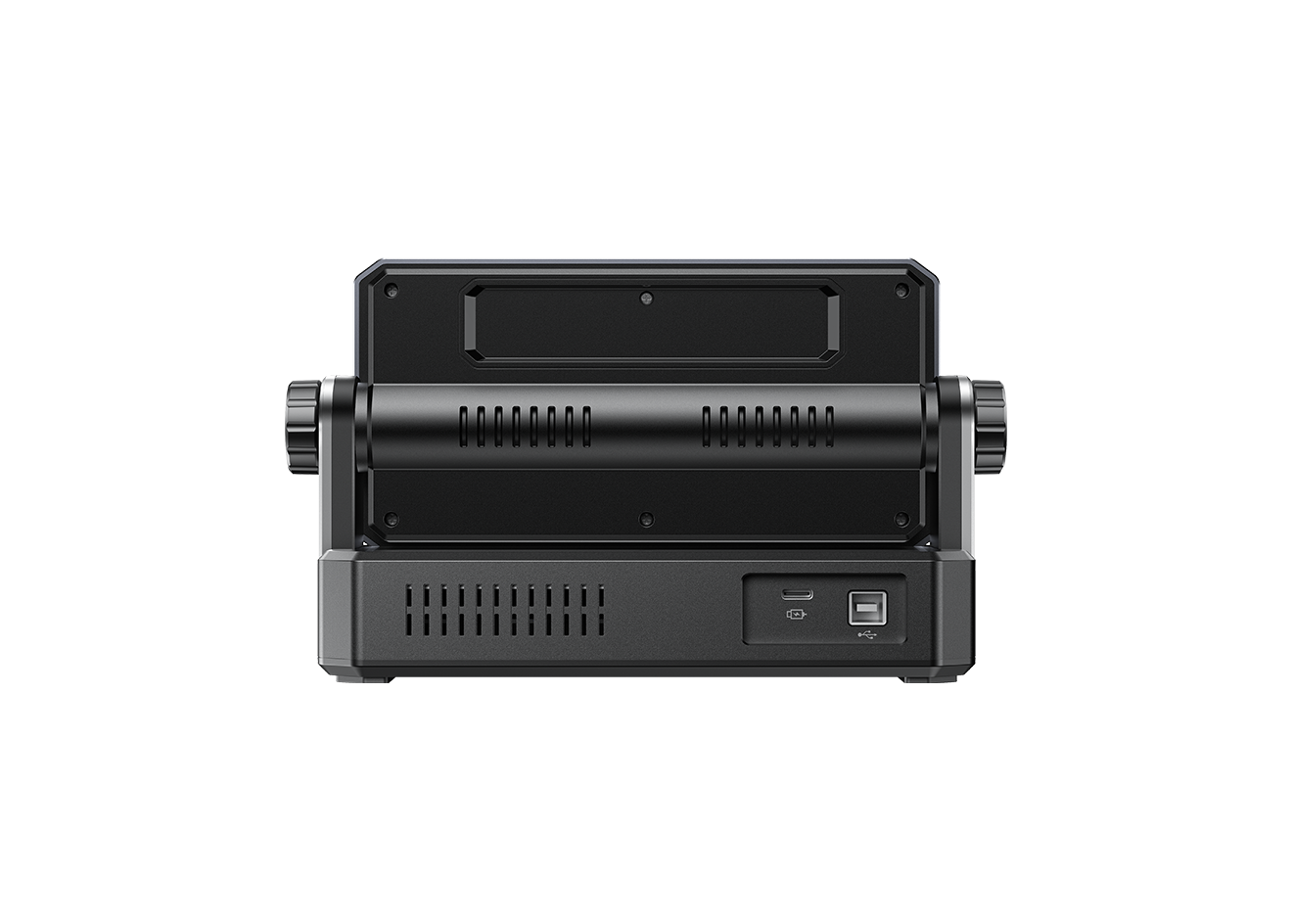

• 接口：USB Device、Type-C 电源接口（支持移动电源供电）
• 产品型号：TSG3020（30MHz）/ TSG6020（60MHz）
• 最大输出幅度：2mVpp~20Vpp（高阻、<10MHz）；1mVpp~10Vpp（50Ω、<10MHz）
• 波形：正弦波、方波、脉冲波、斜波、任意波、噪声、直流
• 调制：AM、FM、PM、ASK、PSK、FSK
产品优势

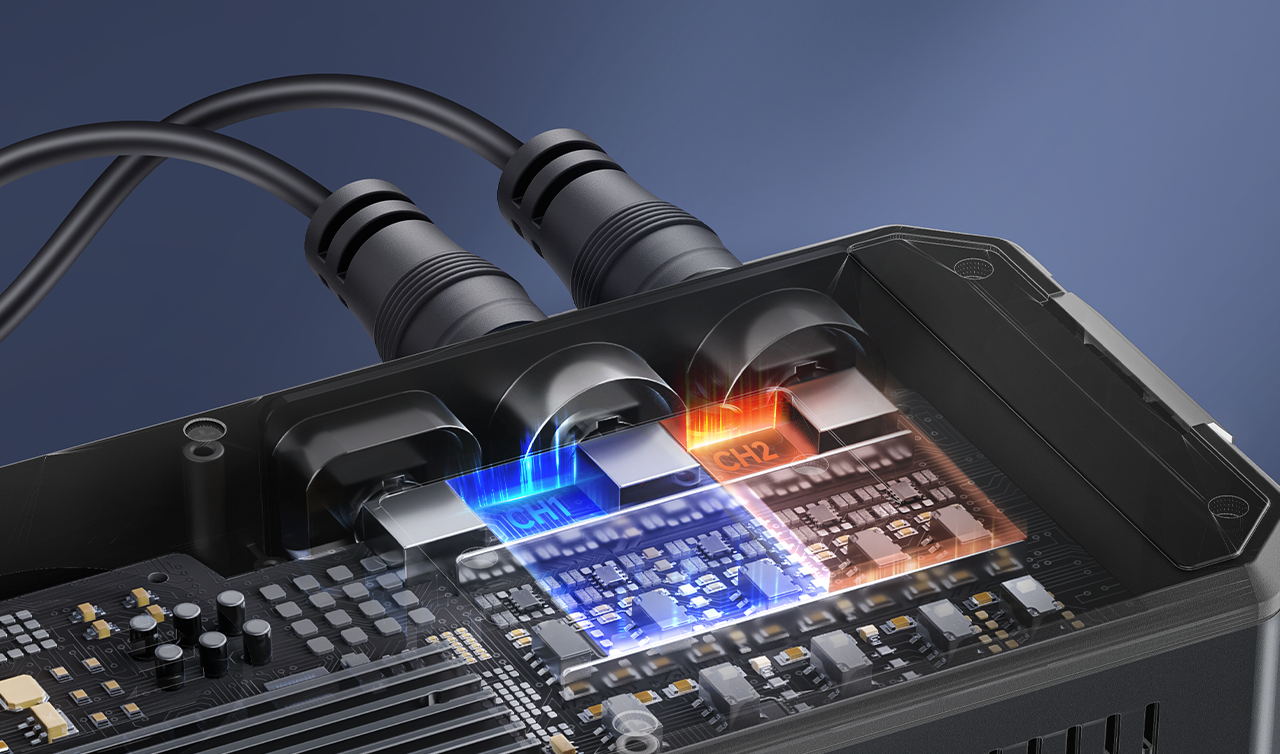

高规格 DDS 硬件，｜兼顾高频带宽与波形输出品质
搭载200MSa/s 采样率、14bit 垂直分辨率 DDS 架构，最高 60MHz 双通道输出，方波、脉冲波实现低过冲、快边沿输出；逐点模式下可 1μSa/s‑200MSa/s 无极变速输出 4Kpts 任意波，抖动表现优异。对比同价位同类设备，解决普通机型高频下波形畸变、任意波细节丢失的问题，满足从低频教学到中高频硬件调试的信号品质需求。

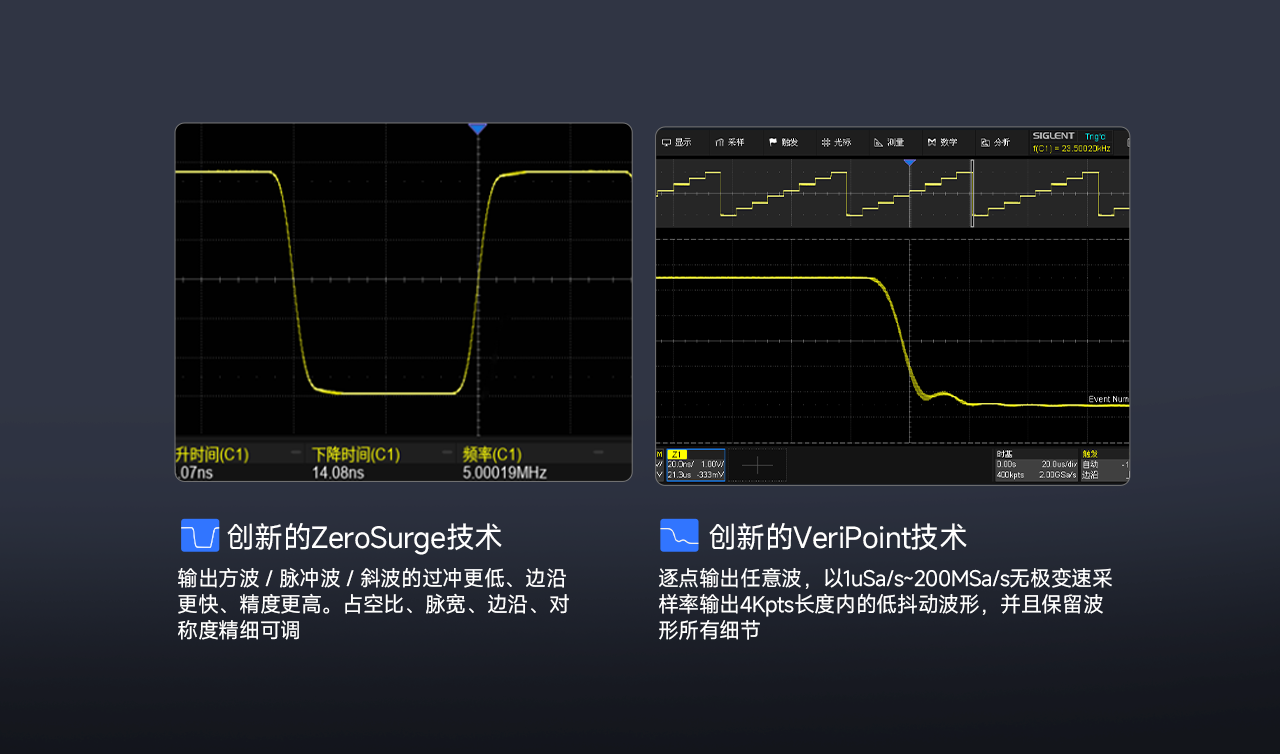

双创新技术｜实现低畸变、高保真信号输出
搭载 VeriPoint 逐点输出任意波技术，可 1μSa/s‑200MSa/s 无极变速输出 4Kpts 任意波，完整保留全部波形细节；ZeroSurg 技术优化方波、脉冲波输出，实现低过冲、快边沿、低抖动，占空比、脉宽、边沿、对称度均可精细调节。对比同档位普通 DDS 信号源，规避方波脉冲过冲大、任意波细节丢失的通病，高频与复杂自定义波形输出品质更高，满足精密硬件调试对信号边沿与波形保真度的严苛要求。
丰富波形与调制｜一机完成多类测试
设备除双通道波形输出外，集成 7 位高精度 100MHz 频率计，可直接测量外部 TTL 信号的频率、周期、占空比；完整支持 AM/FM/PM/FSK/ASK/PSK 多种调制，同时具备线性、对数扫频，内置 24 组非易失存储任意波形。多数同级别信号源需要外接独立频率计完成信号测量，本机将信号生成与信号测量集成，无需更换仪器，即可完成调制实验、扫频测试、波形复现等多种实验任务，提升测试效率。
系列型号
• DPG1122：最大输出频率 120MHz
• TSG3020/6020：
详细指标
• 详细指标请见 TSG3020/6020 详细指标页。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；选配与可选功能以厂家最终配置为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
菲尼瑞斯 FNIRSI
TSG3020/6020 60MHz/30MHz函数信号发生器 双通道
官网栏目 信号分析 > 函数信号发生器 · 全部关键指标
产品简介
TSG3020/TSG6020是FNIRSI推出的双通道函数信号发生器，TSG3020最大输出频率30MHz，TSG6020最大输出频率60MHz。采用高精度DDS频率合成技术，具备200MSa/s采样率和14bit垂直分辨率。4.3寸TFT-LCD触摸屏与数字键盘双操作方式，支持13种标准波形和丰富的调制功能，是电子研发、教学实验和现场测试的理想信号源。
详细指标
• 产品型号：TSG3020（30MHz）/ TSG6020（60MHz）
• 通道数：双通道（CH1 / CH2）
• 最大输出频率：60MHz / 30MHz
• 最大输出幅度：2mVpp~20Vpp（高阻、<10MHz）；1mVpp~10Vpp（50Ω、<10MHz）
• 采样率：200MSa/s（1μSa/s~200MSa/s 可变）
• 垂直分辨率：14 bit
• 波形：正弦波、方波、脉冲波、斜波、任意波、噪声、直流
• 调制：AM、FM、PM、ASK、PSK、FSK
• 扫频：线性扫频、对数扫频
• 频率计：7 位，兼容 TTL 电平
• 任意波存储：24 组非易失存储，单段 4Kpts
• 显示：4.3 英寸 TFT-LCD 触摸屏
• 接口：USB Device、Type-C 电源接口（支持移动电源供电）
功能与优势
高规格 DDS 硬件，｜兼顾高频带宽与波形输出品质
搭载200MSa/s 采样率、14bit 垂直分辨率 DDS 架构，最高 60MHz 双通道输出，方波、脉冲波实现低过冲、快边沿输出；逐点模式下可 1μSa/s‑200MSa/s 无极变速输出 4Kpts 任意波，抖动表现优异。对比同价位同类设备，解决普通机型高频下波形畸变、任意波细节丢失的问题，满足从低频教学到中高频硬件调试的信号品质需求。
双创新技术｜实现低畸变、高保真信号输出
搭载 VeriPoint 逐点输出任意波技术，可 1μSa/s‑200MSa/s 无极变速输出 4Kpts 任意波，完整保留全部波形细节；ZeroSurg 技术优化方波、脉冲波输出，实现低过冲、快边沿、低抖动，占空比、脉宽、边沿、对称度均可精细调节。对比同档位普通 DDS 信号源，规避方波脉冲过冲大、任意波细节丢失的通病，高频与复杂自定义波形输出品质更高，满足精密硬件调试对信号边沿与波形保真度的严苛要求。
丰富波形与调制｜一机完成多类测试
设备除双通道波形输出外，集成 7 位高精度 100MHz 频率计，可直接测量外部 TTL 信号的频率、周期、占空比；完整支持 AM/FM/PM/FSK/ASK/PSK 多种调制，同时具备线性、对数扫频，内置 24 组非易失存储任意波形。多数同级别信号源需要外接独立频率计完成信号测量，本机将信号生成与信号测量集成，无需更换仪器，即可完成调制实验、扫频测试、波形复现等多种实验任务，提升测试效率。
系列对照
• DPG1122：最大输出频率 120MHz
• TSG3020/6020：
· 上列对照数据取自 FNIRSI菲尼瑞斯 官网同页「系列对比」，本页产品为 TSG3020/6020。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；规格与选配以厂家最新公开资料为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
