TFN · 青岛一卓光电科技有限公司

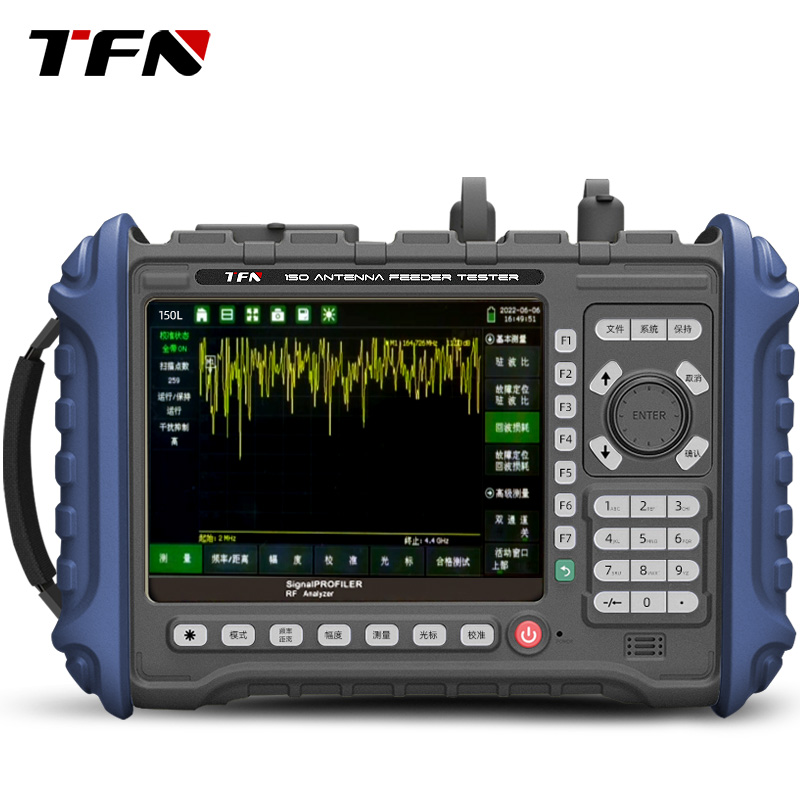

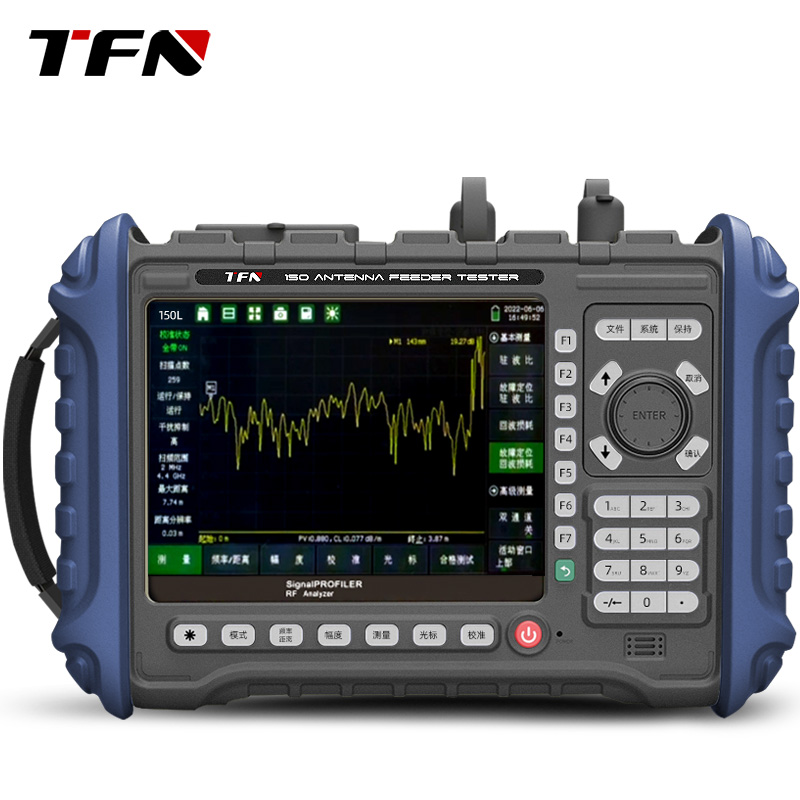

150L 2MHz至4400MHz 天馈线驻波比测试仪|TFN
手持式电缆与天线分析仪 2MHz-4.4GHz
产品简介
TFN150系列是TFN第三代集成式手持天馈线测试仪，是一款经过现场优化、可靠、坚固耐用、操作简单的超值产品。在天馈线系统中，可快速评估基站射频/光传输和天线系统的运行状态，提高基站的安装、维护效率。150系列是无线通信运营商和无线信号覆盖安装、维护工程承包商、科研、教学、生产中信赖、可靠、优先选择的天馈线测试仪。
核心参数
• 频率范围：2MHz至4400MHz
官方产品图文
下列 8 张图文取自 TFN 官网 150L 产品页，用于完整呈现该产品的官方说明与配图。

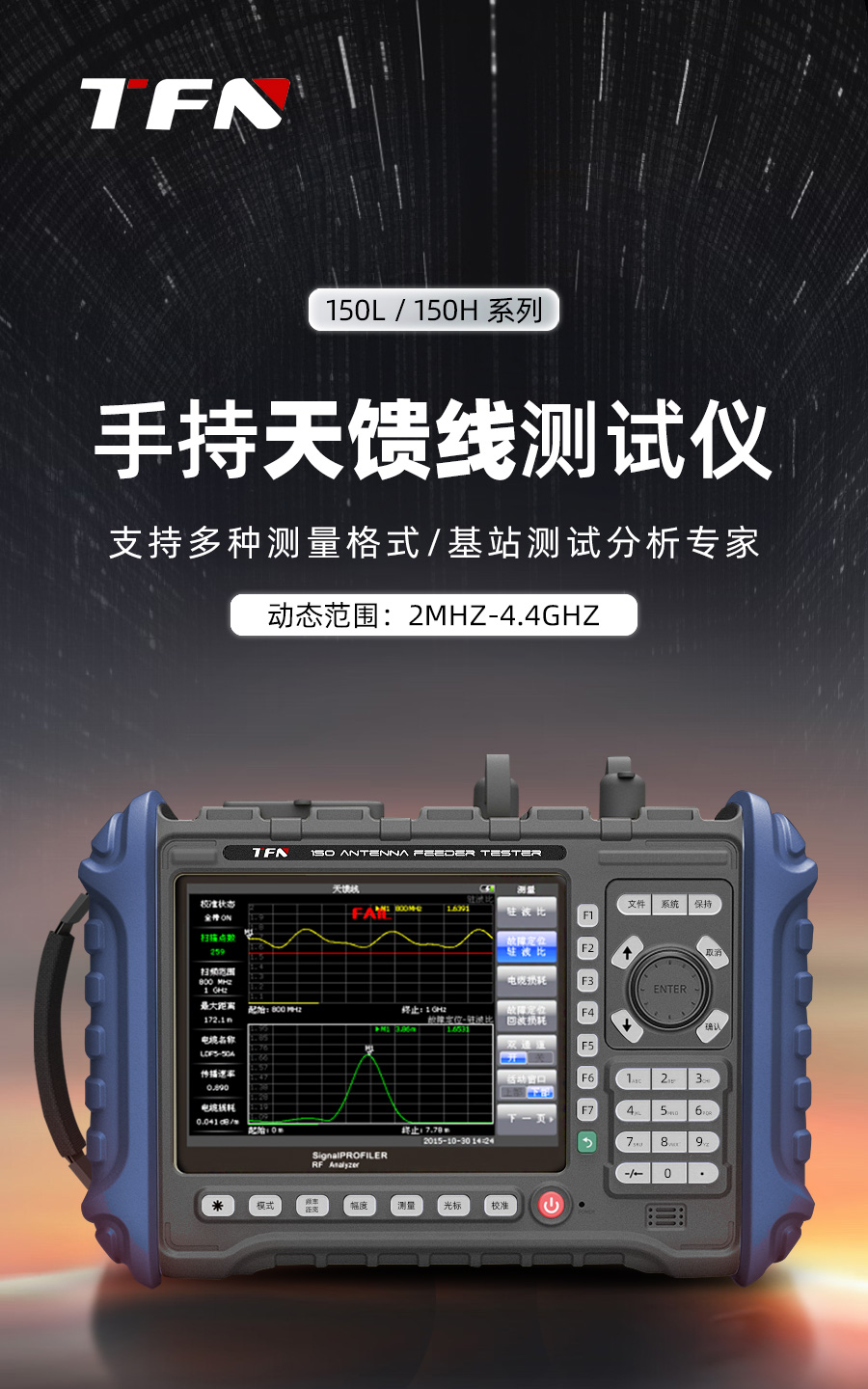

图：TFN 150L 官方产品图文（1/8）

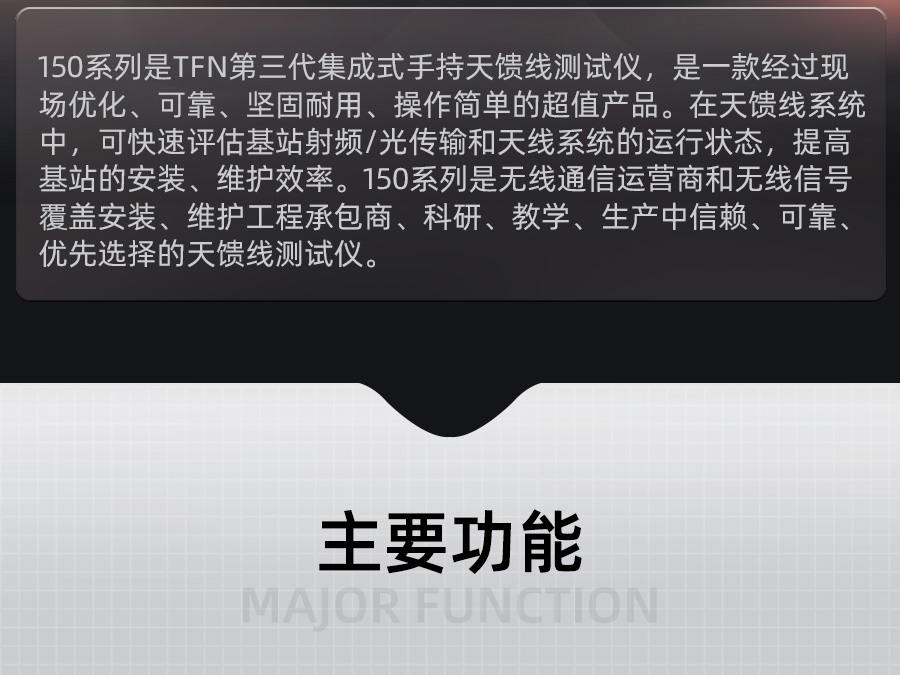

图：TFN 150L 官方产品图文（2/8）

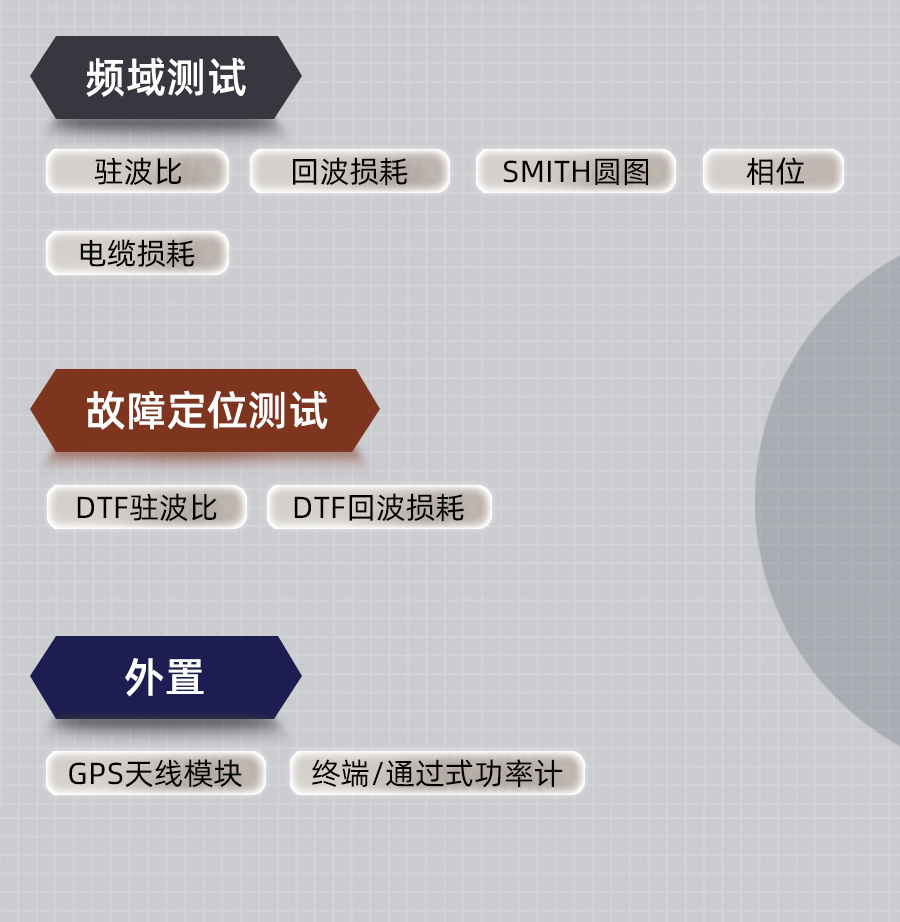

图：TFN 150L 官方产品图文（3/8）
图：TFN 150L 官方产品图文（4/8）

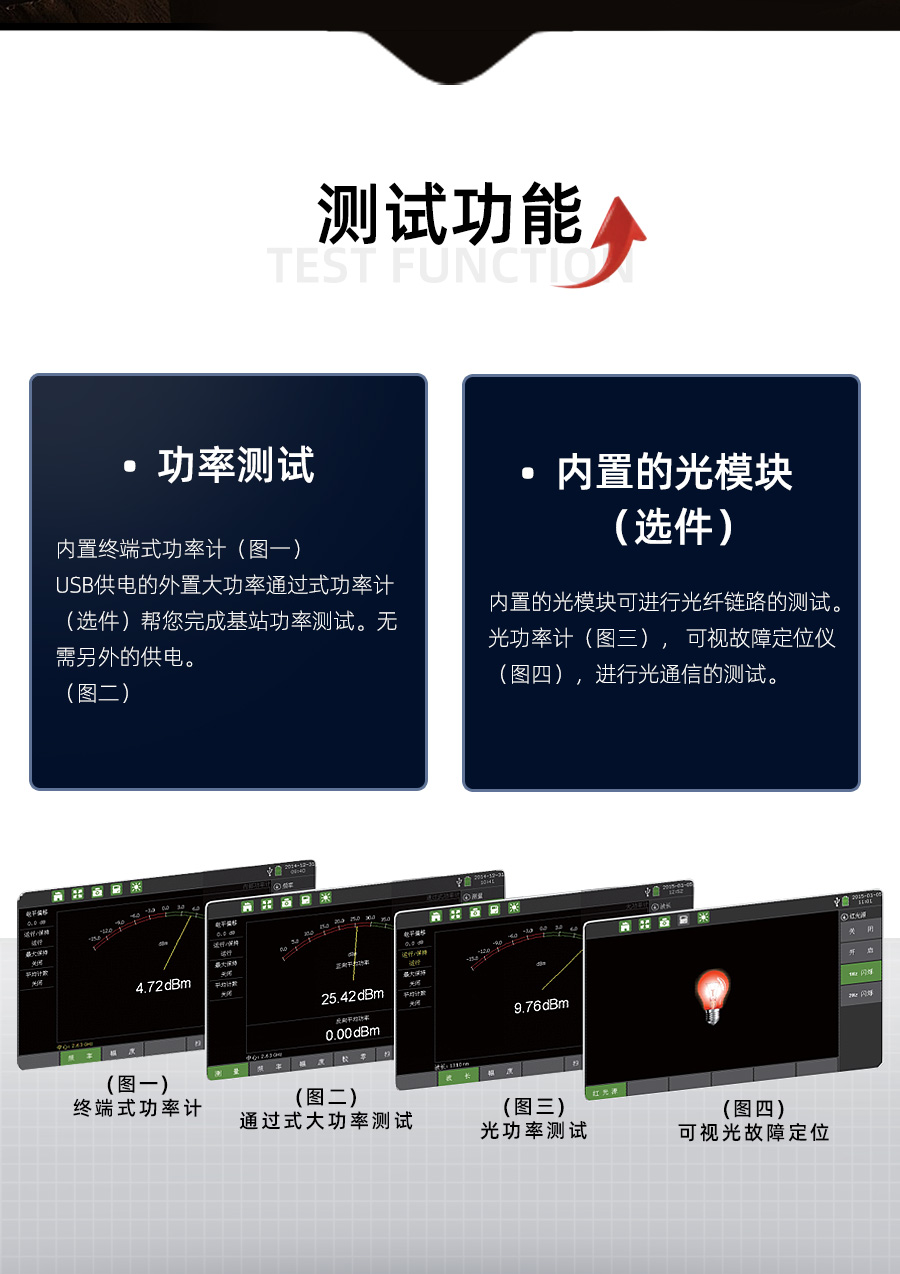

图：TFN 150L 官方产品图文（5/8）
图：TFN 150L 官方产品图文（6/8）

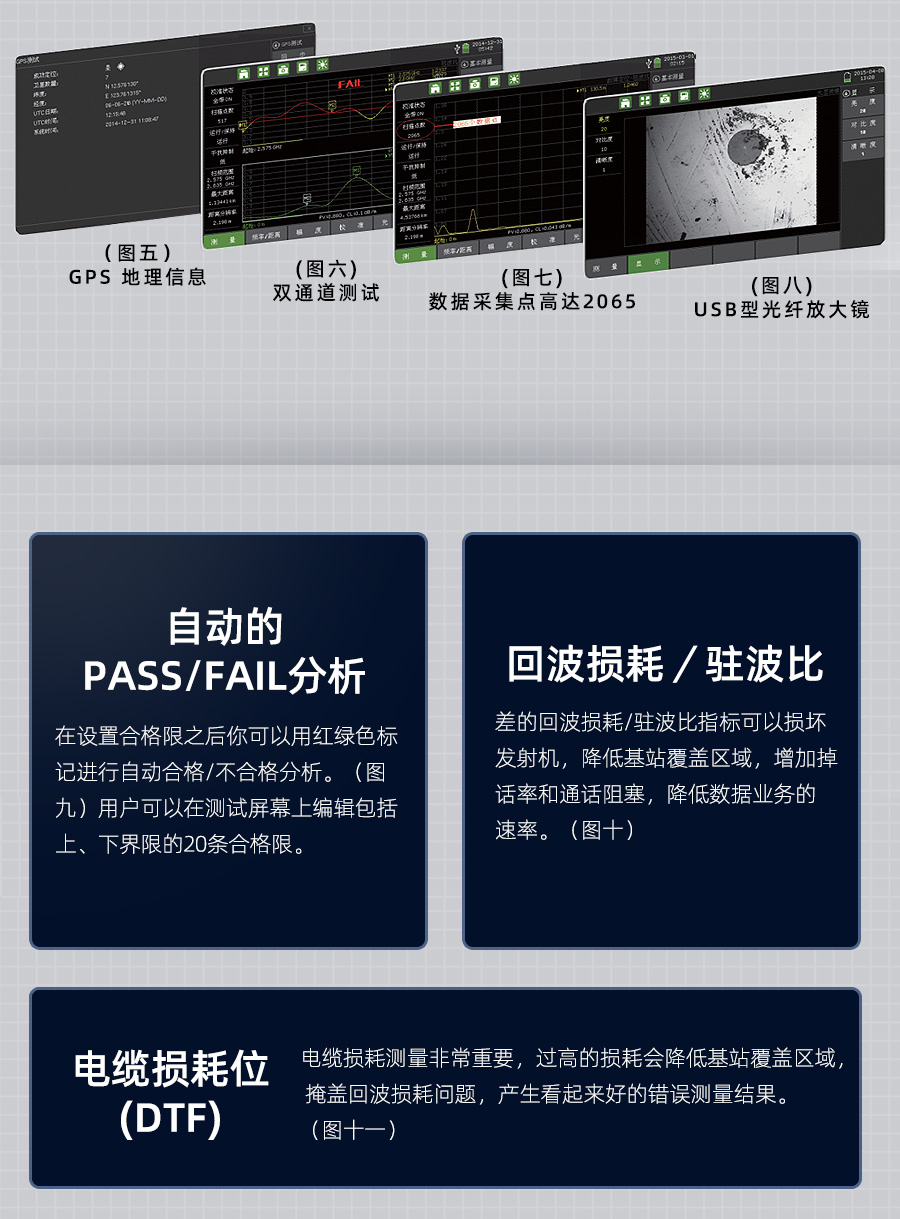

图：TFN 150L 官方产品图文（7/8）

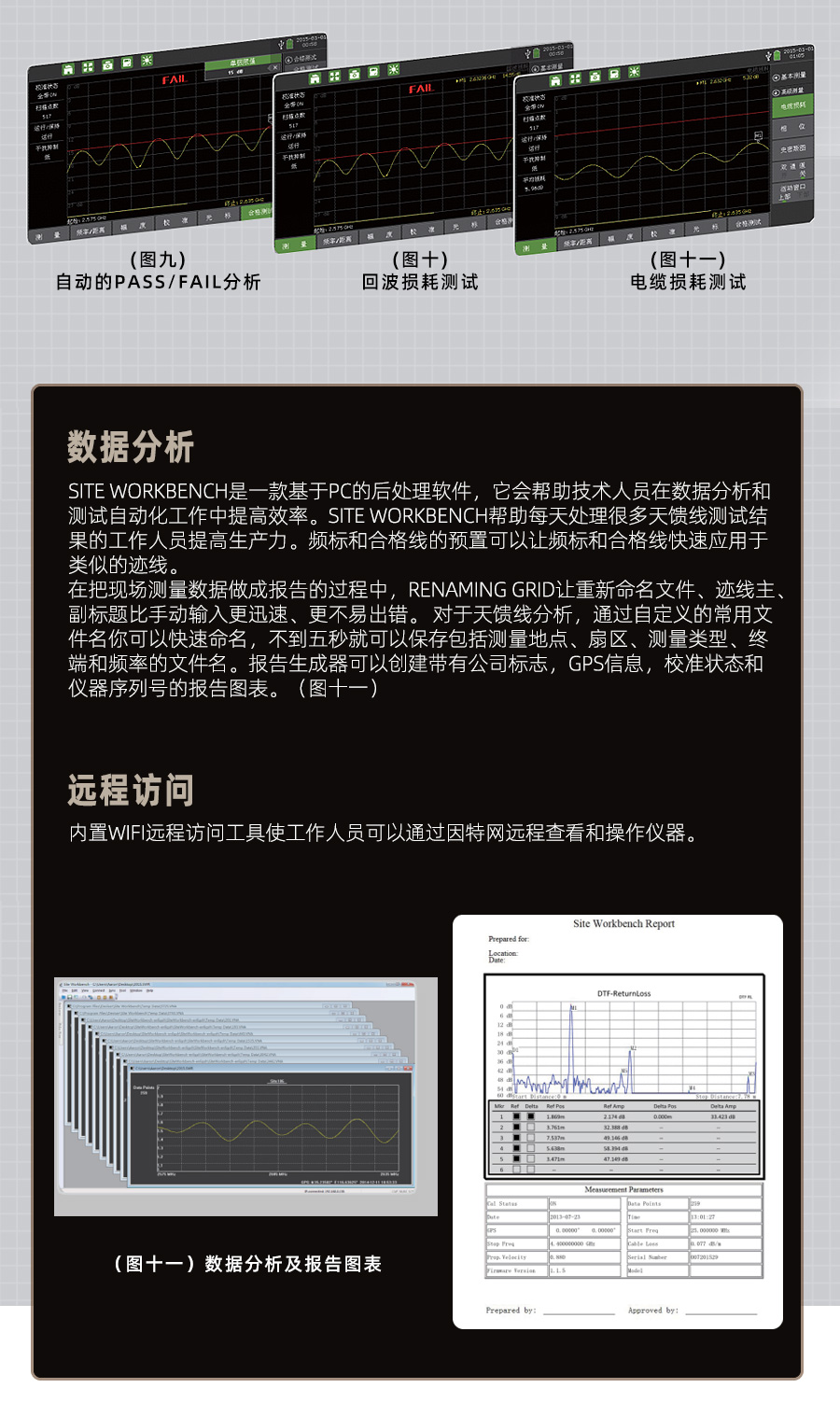

图：TFN 150L 官方产品图文（8/8）
资源下载
• 详细指标：全部技术指标已单独整理，详见 150L 详细指标页
onetest仪器资源库 · TFN 150L 天馈线驻波比测试仪
TFN · 青岛一卓光电科技有限公司
150L 2MHz至4400MHz 天馈线驻波比测试仪 · 详细指标
手持式电缆与天线分析仪 2MHz-4.4GHz
详细指标
主要指标
• 频率范围：2MHz至4.4GHz
官方规格表
下表按 TFN 官网 150L 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 技术参数
• 频率范围：2MHz ~ 4400MHz
• 频率分辨率：0.5kHz
• 频率准确度：±2 ppm
• 输出电平：≥0dBm
• 扫描速度：1mS/点(回波损耗）1.2mS/点(故障定位)
• 数据点数：130,259,517,1033,2065
• 干扰抑制：+10dBm（偏±10kHz以内）+25dBm（偏>1.0MHz）
• 方向性：≤-42dB(机械校准后）≤-38dB(电子校准后)
• 回波损耗
• 范围：0.00-60.00dB
• 分辨率：0.01dB
• 驻波比
• 范围：1-65
• 分辨率：0.01
• 电缆损耗
• 范围：0.00-30.00dB
• 故障定位
• 回波损耗范围：0.00-60dB
• 驻波比范围：1-65
• 距离范围：0到(点数-1)/(带宽×2)×Vp（电缆的速度因子）×C（光速)
• 分辨率(M)：=Vp（电缆的速度因子）×C/(带宽×2)
• 数据点数：130,259,517,1033,2065
• 终端式功率计
• 频率范围：20MHz到4400MHz
• 幅度：最大，最小，偏置，偏置开关，自动幅度
• 平均：平均，最大保持，运行/暂停，平均模式，连续/单次
• 幅度限制：幅度限制开关，上、下限
• 显示范围：-100dBm~+100dBm
• 测量范围：-33 dBm ~+20 dBm
• 偏置范围：Max±100dB，用户可设置
• 驻波比：1.4:1典型值
• 最大输入功率：+27dBm,±50VDC(大于此值会损坏仪器）
• 连接器：Type N(m), 50 ^
• 准确度：±0.5 dB(23 ℃±3℃C)
• 频率响应和线性度：±0.8dB(±0.5dB典型值)
• 温度效应：±0.02dB/1℃(典型值)
• 光纤显微镜
• 放大倍数：400x
• 测试分辨率：0.75μm
• 输出制式：PAL/NTSC
• 重量：155克
• 工作/存储温度：20C~+50C/-30C~+60℃
• 光功率计
• 准确度：±0.17dB(±3%)
• 探测器类型：InGaAsΦ300μm
• 重量尺寸
• 尺寸：245mm×190mm×75mm
• 重量：2KG
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
