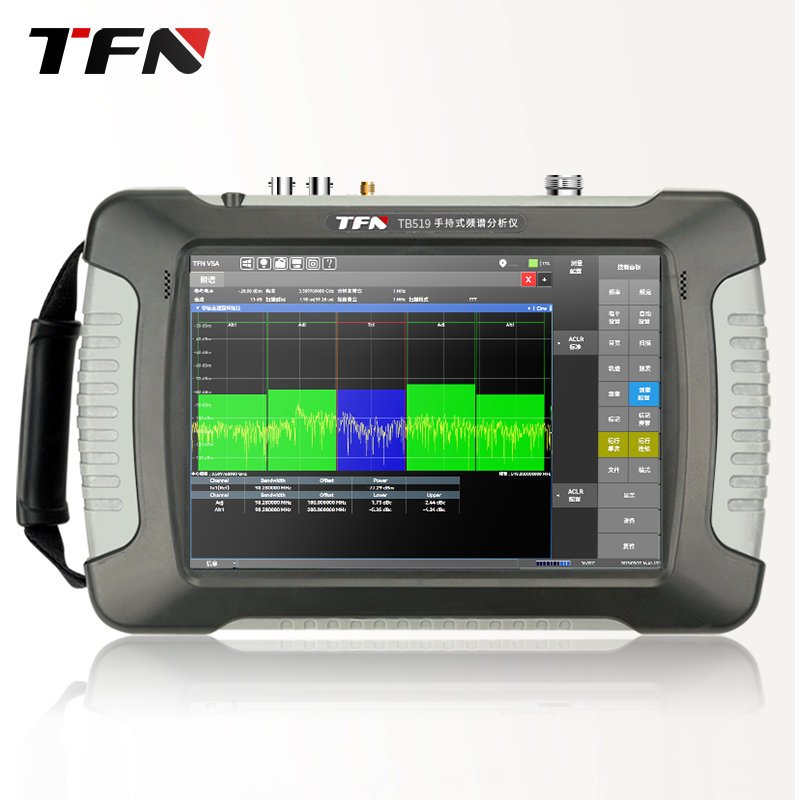

5K-9GHz 手持式频谱分析仪

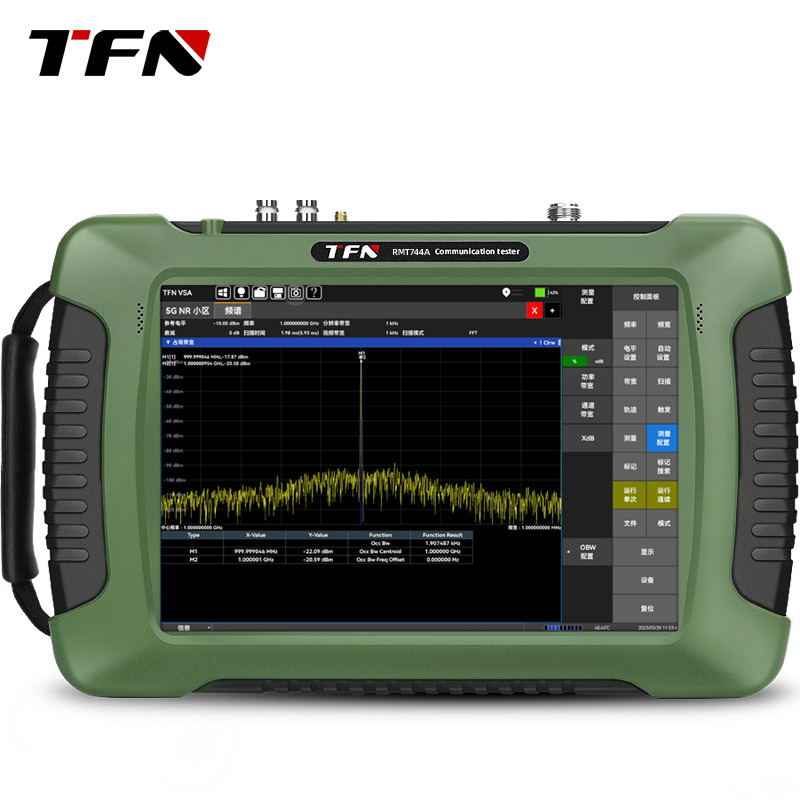

手持式 频谱分析仪 5KHz-44GHz
手持式 频谱分析仪 5KHz-40GHz
- «
- 1
- »
ARM4 5kHz至7.5GHz 高空频谱分析仪|TFN (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
TFN · 青岛一卓光电科技有限公司

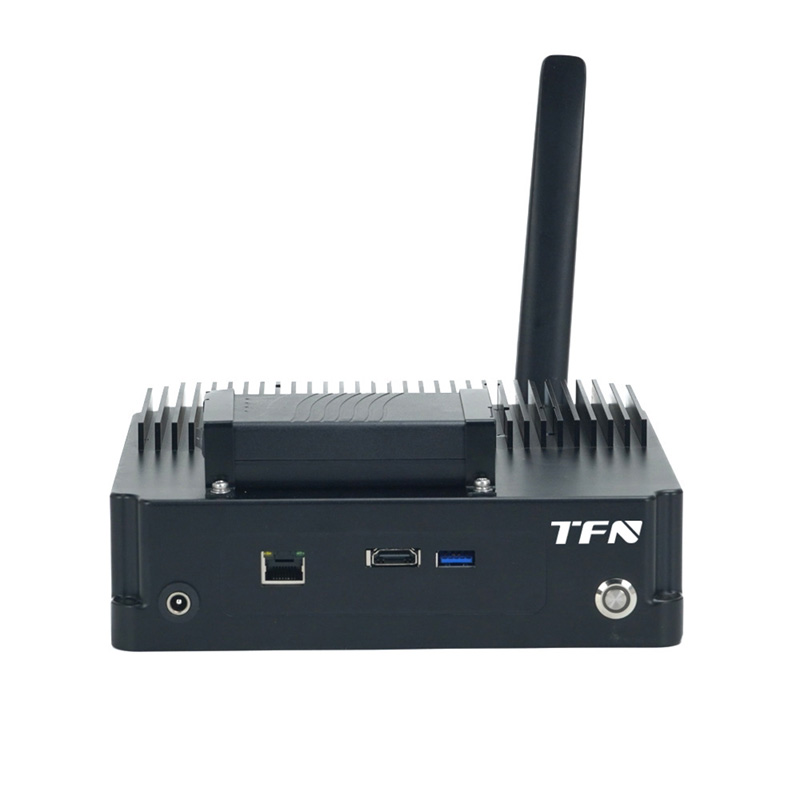

ARM4 5kHz至7.5GHz 高空频谱分析仪|TFN
移动空中无线信号监测平台 5KHz-4.5GHz / 6GHz / 7.5GHz / 9GHz / 20GHz / 40GHz / 44GHz
产品简介
ARM4：5KHz-4.5GHz；ARM6：5KHz-6GHz；ARM7：5KHz-7.5GHz；ARM9：5KHz-9GHz；ARM20：5KHz-20GHz；ARM40：5KHz-40GHz；ARM44：5KHz-44GHz。 空中无线信号检测平台是针对基站、电台、卫星、电子干扰等设备外场条件下无线信号通信性能准确测试评估的需要，提供基于手持式一体化无线信号测试平台，可在外场条件下对通信设备的通信信号监测、卫星信号分析、信号覆盖、通信干扰排查等信号特性进行定量的测试评估，为运营商、运维商、无线频谱检测行业提供测试保障。
核心参数
• 频率范围：5kHz至7.5GHz
官方产品图文
下列 8 张图文取自 TFN 官网 ARM4 产品页，用于完整呈现该产品的官方说明与配图。
图：TFN ARM4 官方产品图文（1/8）
图：TFN ARM4 官方产品图文（2/8）
图：TFN ARM4 官方产品图文（3/8）

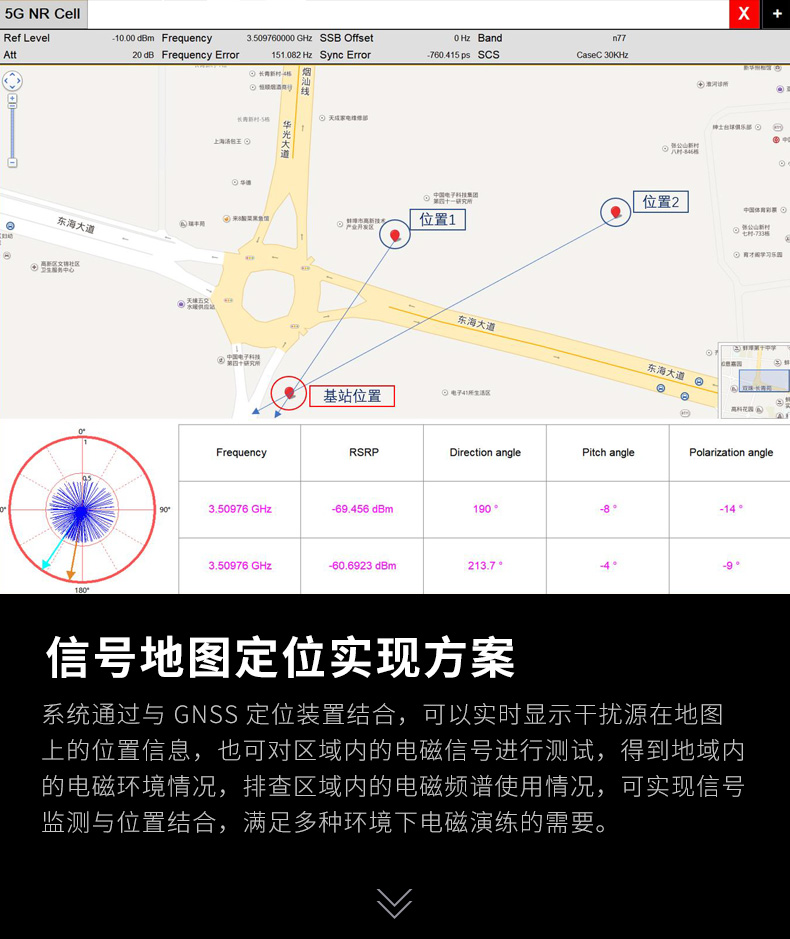

图：TFN ARM4 官方产品图文（4/8）
图：TFN ARM4 官方产品图文（5/8）
图：TFN ARM4 官方产品图文（6/8）

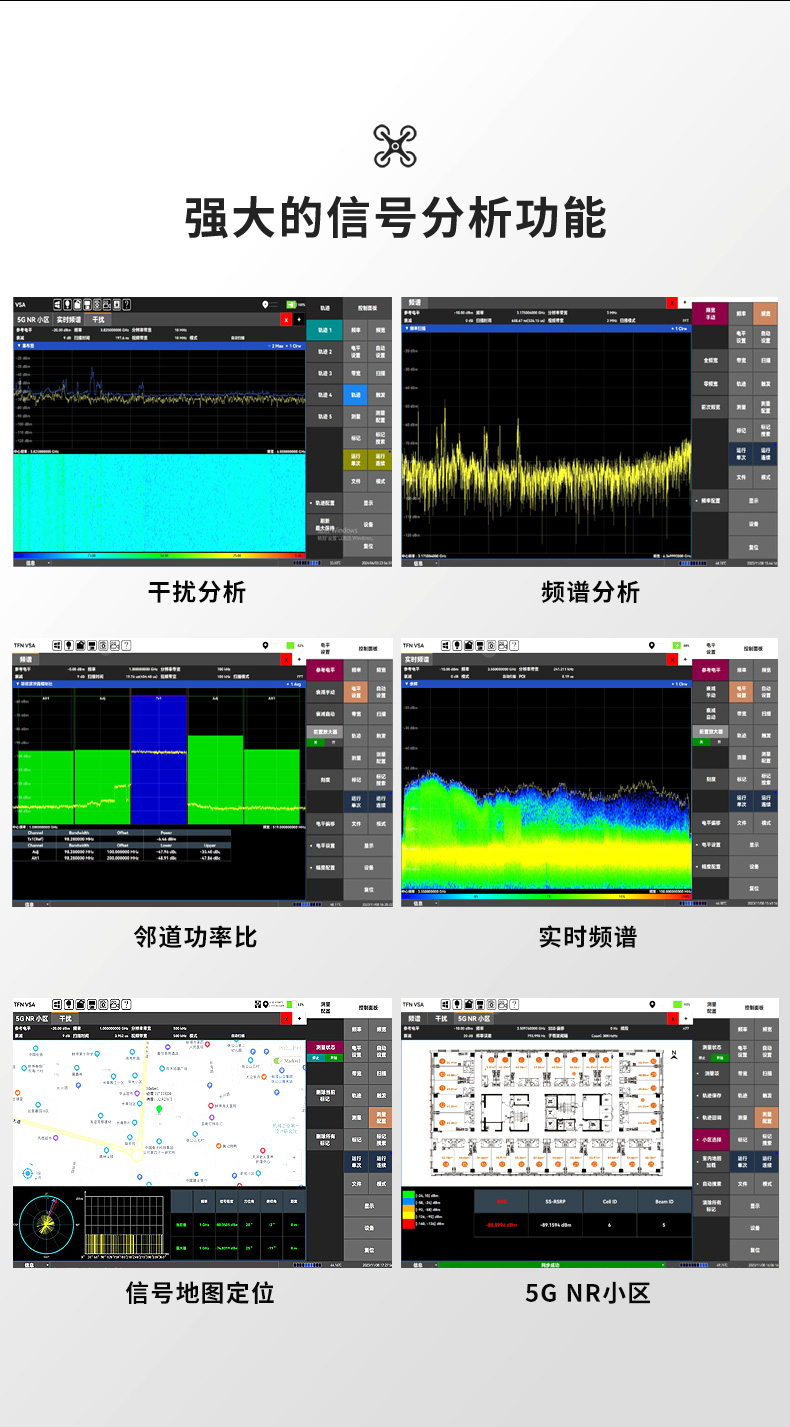

图：TFN ARM4 官方产品图文（7/8）

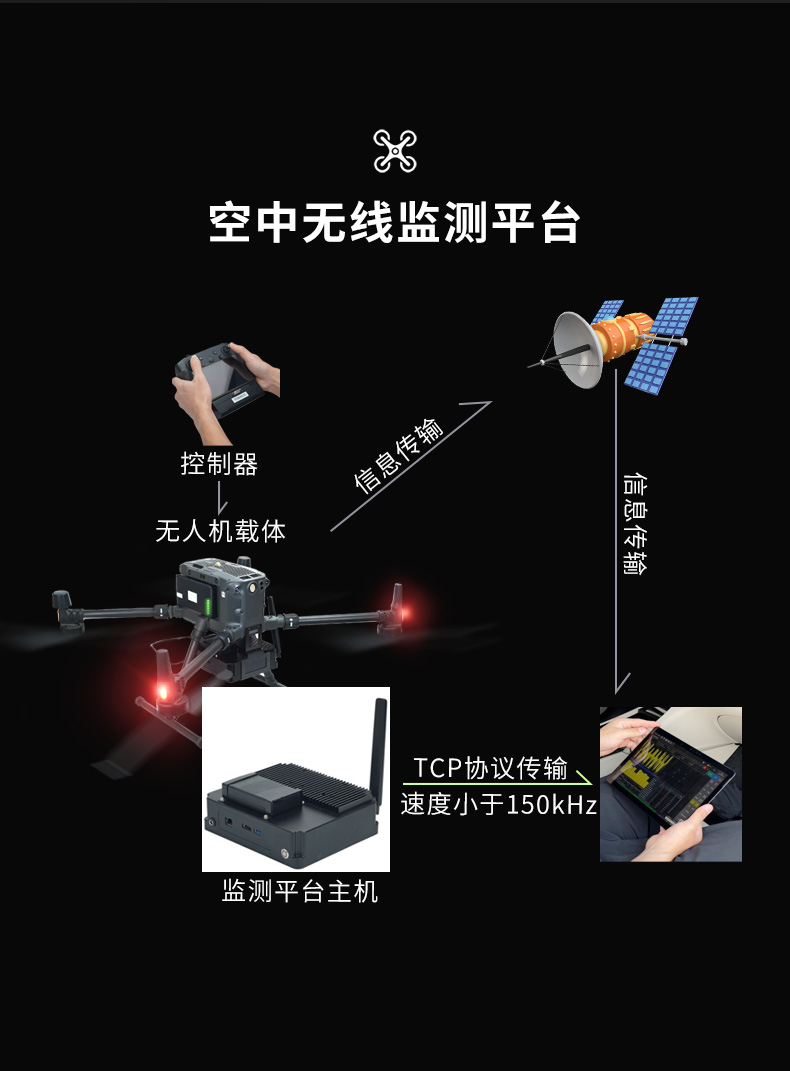

图：TFN ARM4 官方产品图文（8/8）
资源下载
• 详细指标：全部技术指标已单独整理，详见 ARM4 详细指标页
onetest仪器资源库 · TFN ARM4 高空频谱分析仪
TFN · 青岛一卓光电科技有限公司
ARM4 5kHz至7.5GHz 高空频谱分析仪 · 详细指标
移动空中无线信号监测平台 5KHz-4.5GHz / 6GHz / 7.5GHz / 9GHz / 20GHz / 40GHz / 44GHz
详细指标
主要指标
• 频率范围：5KHz至4.5GHz
官方规格表
下表按 TFN 官网 ARM4 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 频率范围：ARM7:5kHz~7.5GHz ARM9:5kHz~9GHz
• 频率精度：±0.02ppm(>1GHz)
• 相位噪声：≤-106dBc/Hz @ 10kHz偏移在1GHz;
• 放大器关闭：放大器打开
• 平均噪声：100kHz～50MHz:- 100kHz～50MHz: -
• 显示电平：50MHz～6.3GHz:- 50MHz～6.3GHz: -
• 电平精度：±1dB
• 电平分辨率：0.1dB
• 最大输入：26dBm(9kHz~4.4GHz/6.3GHz)
• 安全功率：25dBm(9kHz~7.5GHz/9GHz/20GHz)
• 三阶互调：100kHz～3GHz:≥+10dBm
• 截获点：3GHz～6.3GHz:≥+12dBm
• 二次谐
• 波抑制
• 剩余响应：<-90dBm
• 参考电
• 平范围：-130dBm~+30dBm
• 驻波比：<2.0
• 频谱扫速：133GHz/s @ 25kHz
• 实时频谱
• 最大100MHz
• 分析带宽
• 解调分析
• 支持模式：5GNR、LTE、GSM、矢量信号、音频分析、ETC分析
• 解调指标：LTE 0.7% @ 1.8GHz（QPSK调制方式）
• 矢量：0.8% @ 1.8GHz(码元速率1MspsQPSK)
• 信号：0.8% @ 1.8GHz(码元速率1Msps64QAM)
• 电源：AC100-240V/50-60HzDC19V
• 工作温度：-10~50℃
• 显示：10.1英寸高清显示屏
• 尺寸：宽*高*深：311mm*206mm*61mm
• 最大净重：≤2.5Kg
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
