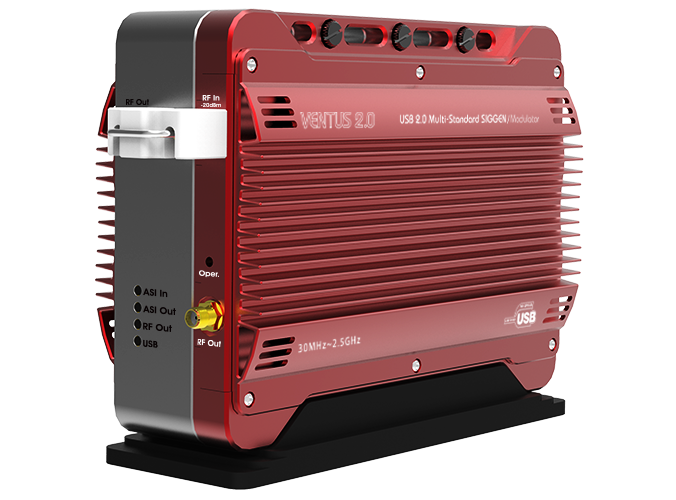

Ventus 2.0 似乎是一个便携式的多标准信号发生器，它使用 USB 2.0 进行操作。这款设备支持所有常见的地面广播到卫星信号的调制。使用随设备附带的 T-PUMP 软件，可以非常轻松地从一种调制模式切换到另一种调制模式。频率范围：30MHz至2.5GHz功率输出范围：-110 至+7dBm相位噪声（10kHz offset）：≤ -95 dBc/Hz (1GHz)
微波功率计探头采用USB作为控制接口，即插即用；内置通讯协议，可扩展性强，支持多平台或跨平台使用；便携式外形设计，可方便集成到系统中；平均功率计/峰值功率计可覆盖100MHz～20GHz。频带范围宽；检测精度高；可扩展性强。
同厂商产品
手持式 电磁信号侦测 9KHZ-20GHZ
手持式 电磁信号侦测 9KHZ-8G
便携式 1MHz-18GHz
- «
- 1
- »
CH108 1MHz至8GHz 无线监测接收机|TFN (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
TFN · 青岛一卓光电科技有限公司
CH108 1MHz至8GHz 无线监测接收机|TFN
便携式 无线监测接收机 测向1MHz-8GHz
产品简介
频率范围：1MHz-8GHz；全景频谱，中频分析，差分频谱，离散扫描，解调分析，实时扫描。
核心参数
• 频率范围：1MHz至8GHz
官方产品图文
下列 12 张图文取自 TFN 官网 CH108 产品页，用于完整呈现该产品的官方说明与配图。

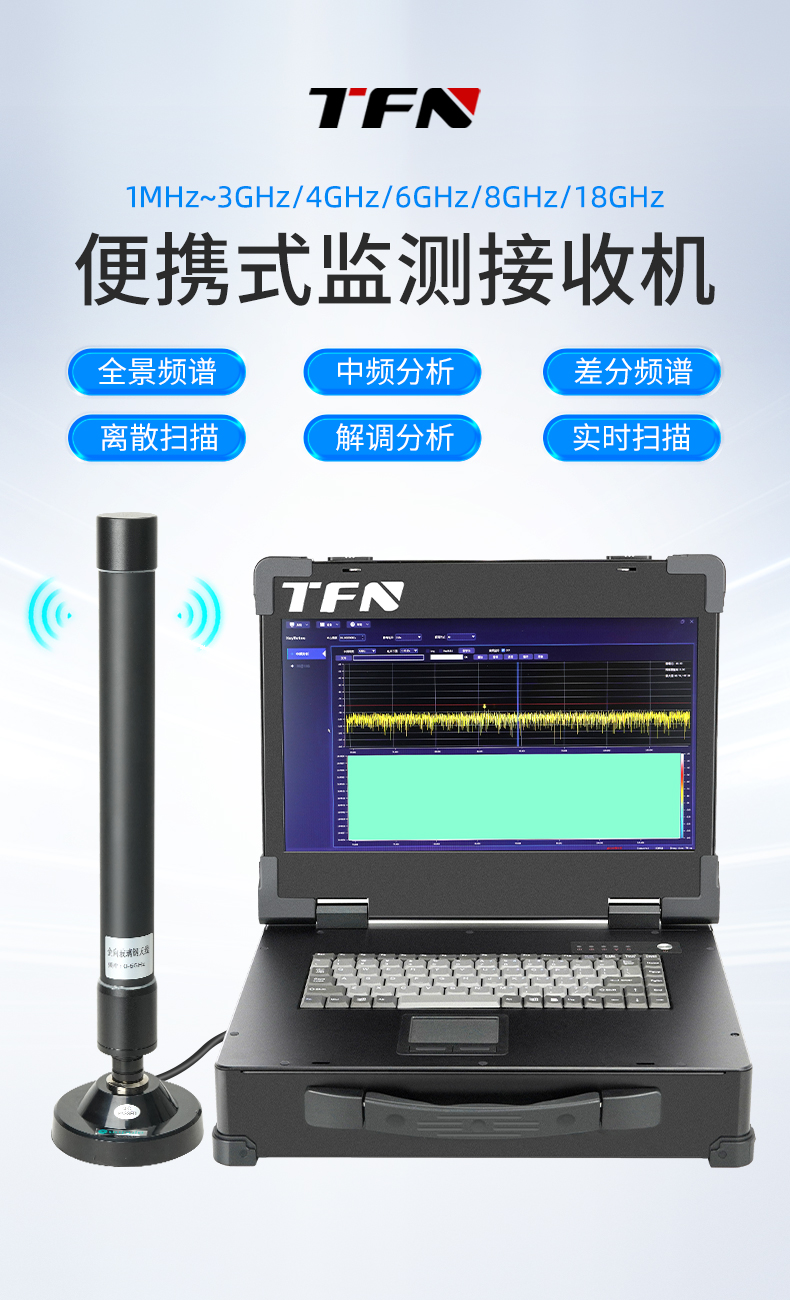

图：TFN CH108 官方产品图文（1/12）

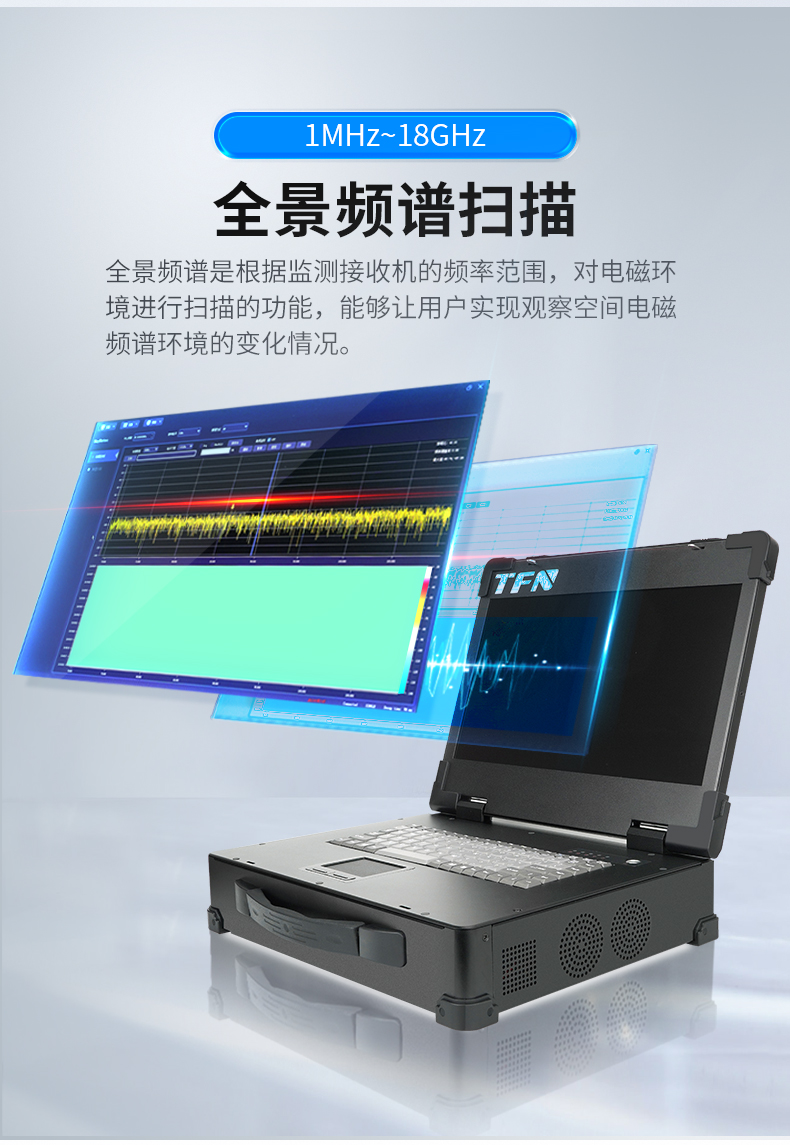

图：TFN CH108 官方产品图文（2/12）

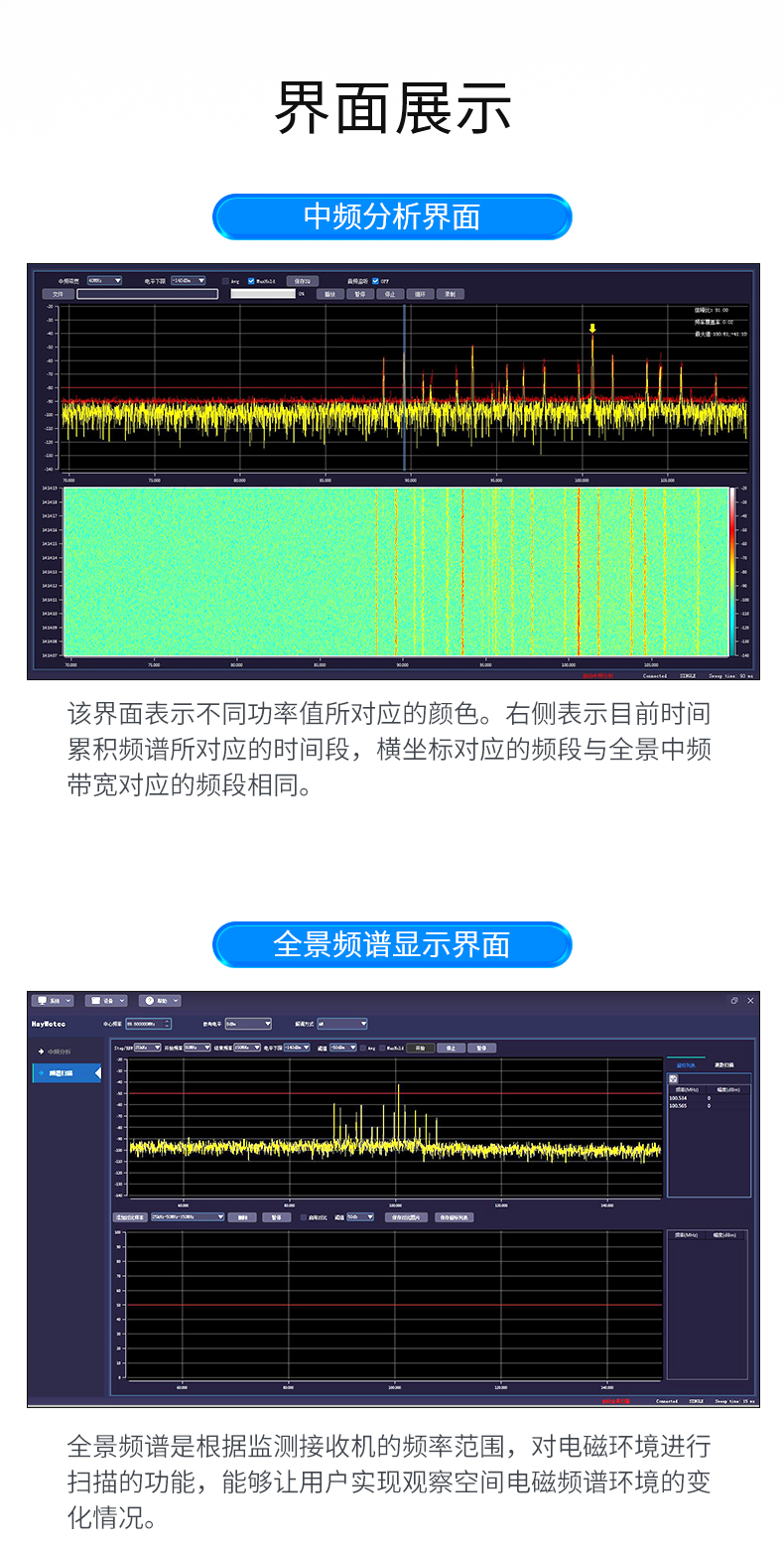

图：TFN CH108 官方产品图文（3/12）

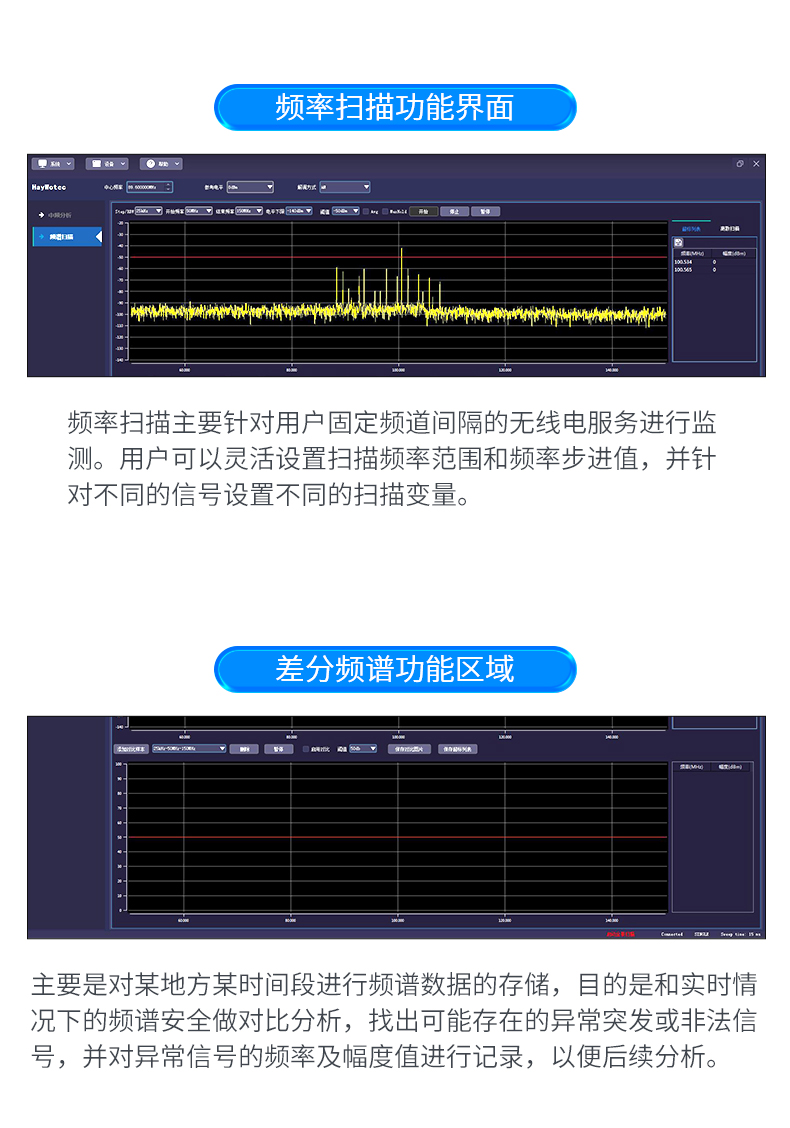

图：TFN CH108 官方产品图文（4/12）

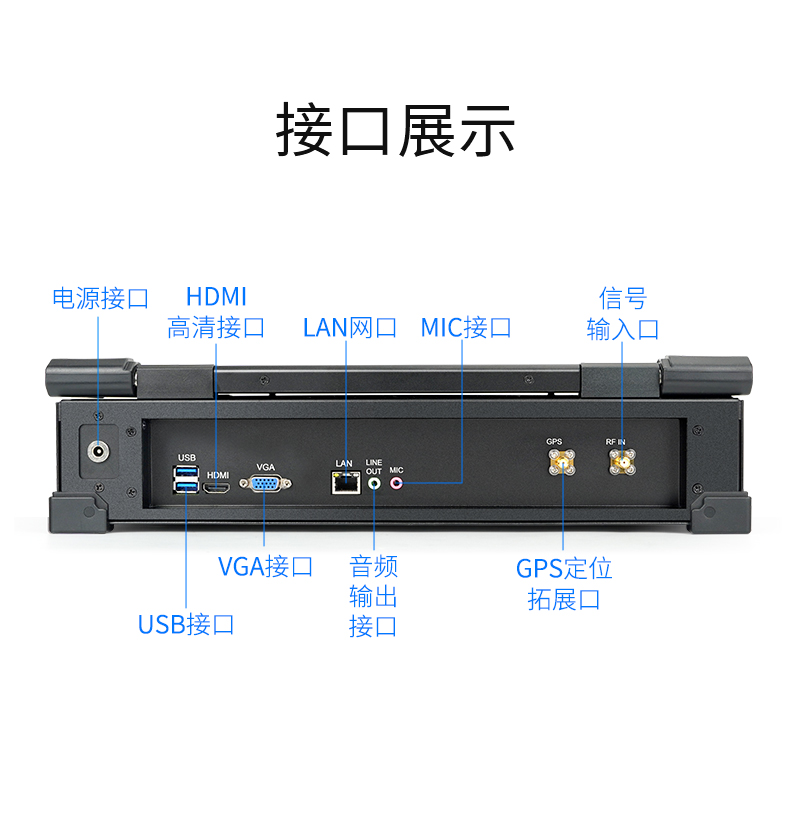

图：TFN CH108 官方产品图文（5/12）

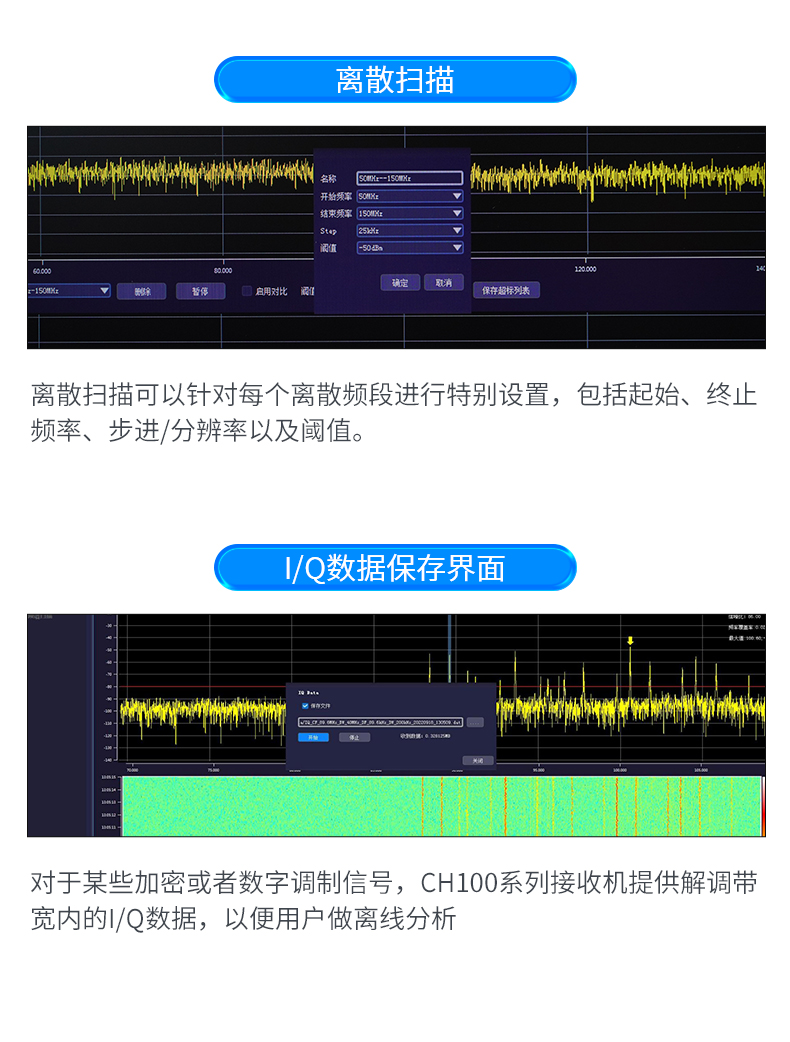

图：TFN CH108 官方产品图文（6/12）

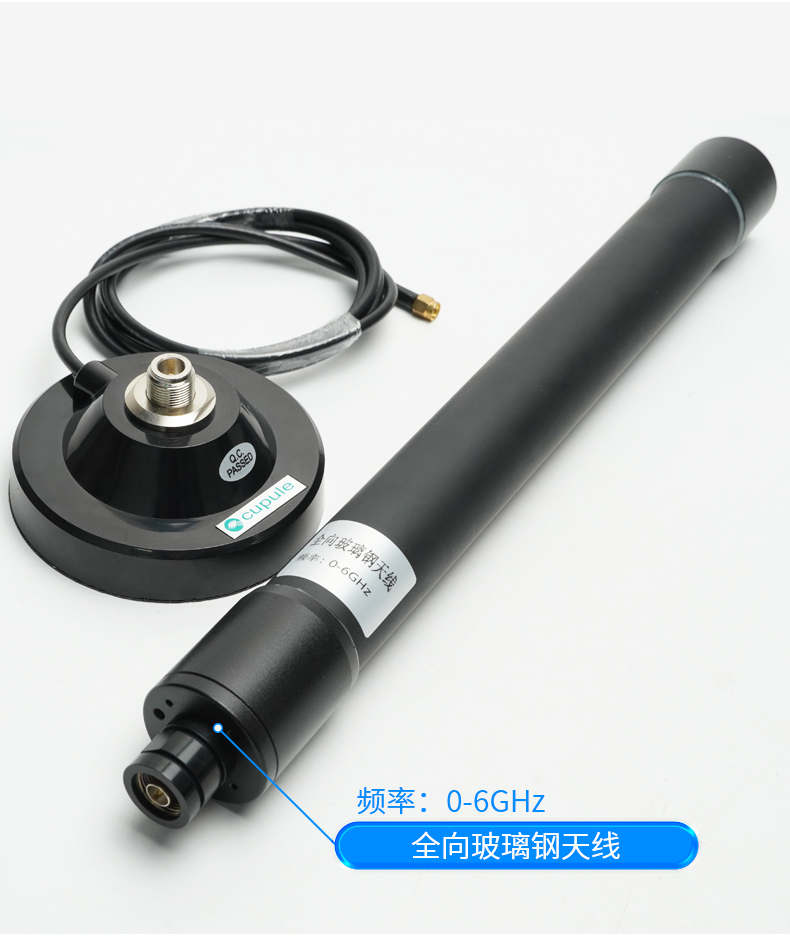

图：TFN CH108 官方产品图文（7/12）

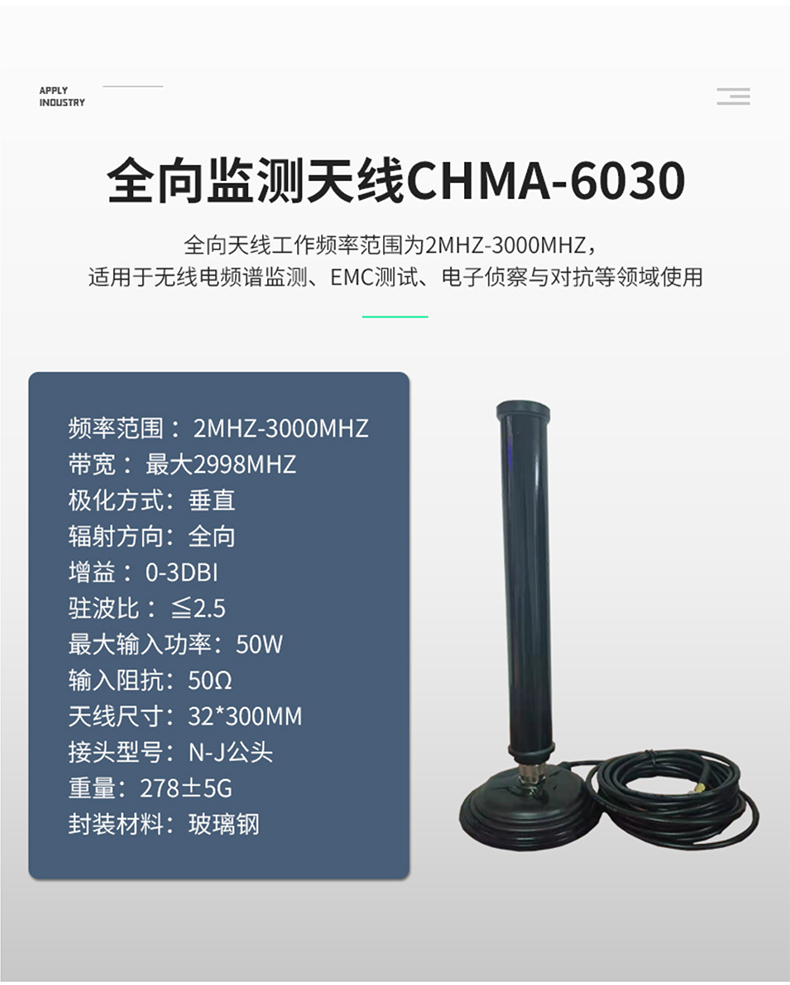

图：TFN CH108 官方产品图文（8/12）

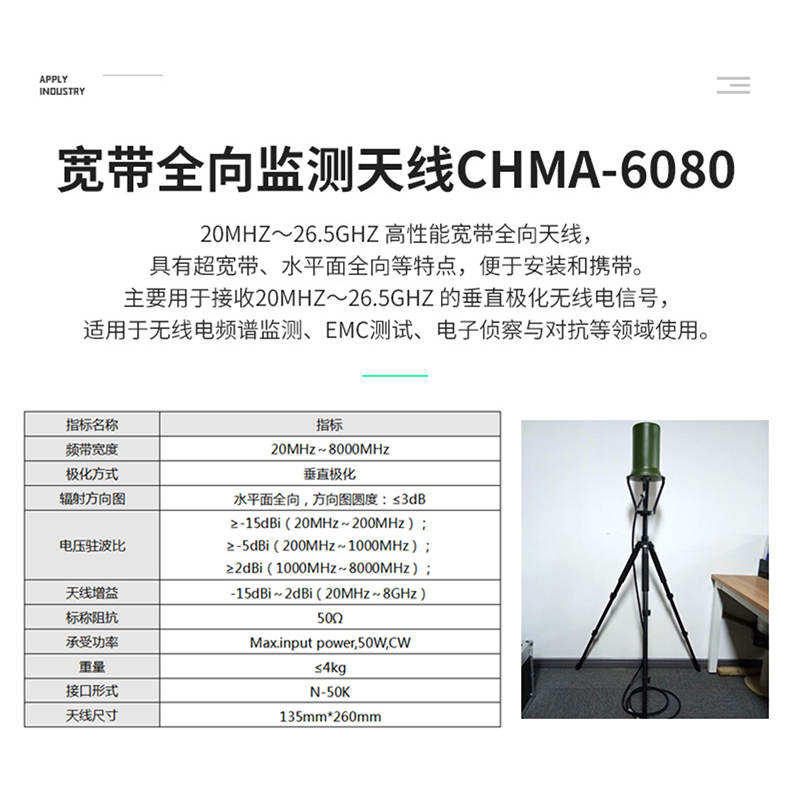

图：TFN CH108 官方产品图文（9/12）
图：TFN CH108 官方产品图文（10/12）

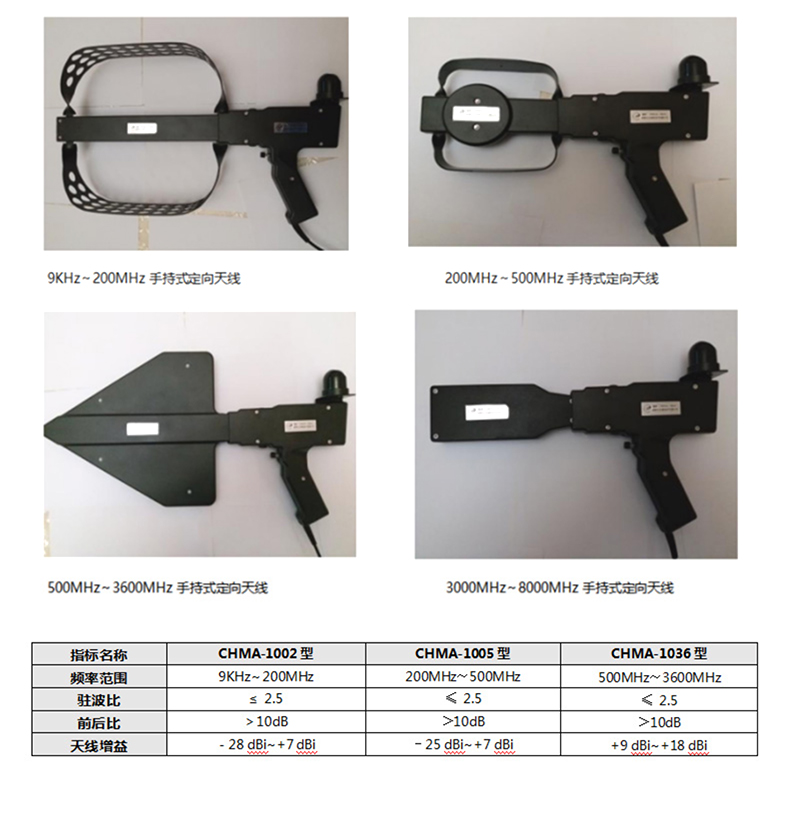

图：TFN CH108 官方产品图文（11/12）

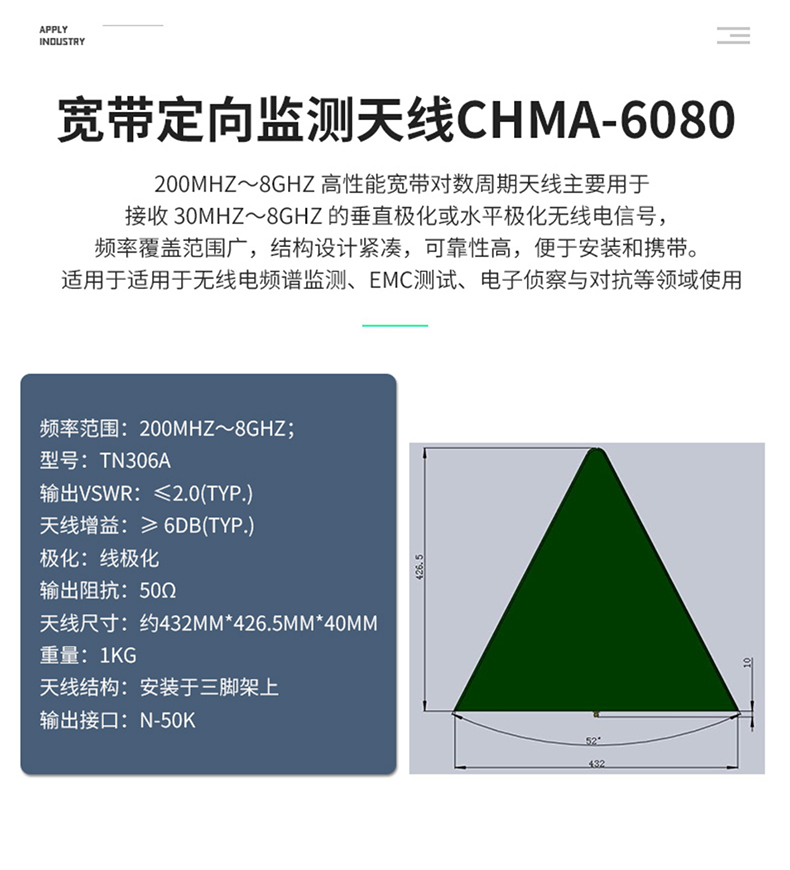

图：TFN CH108 官方产品图文（12/12）
资源下载
• 详细指标：全部技术指标已单独整理，详见 CH108 详细指标页
onetest仪器资源库 · TFN CH108 无线监测接收机
TFN · 青岛一卓光电科技有限公司
CH108 1MHz至8GHz 无线监测接收机 · 详细指标
便携式 无线监测接收机 测向1MHz-8GHz
详细指标
主要指标
• 频率范围：1MHz至8GHz
官方规格表
下表按 TFN 官网 CH108 产品页「产品参数」规格表整理；未特别说明均为典型值。
• RF数据
• 频率范围：3GHz 4GHz 6GHz 8GHz 18GHz
• 输入阻抗：50 Q
• 衰减器：射频 最大30dB
• 输入衰减：中频
• 最大30dB
• 衰减器
• 幅度精度：±1.5dB
• 预选器：高通/低通滤波器组合
• 低噪声
• 噪声系数：典型值12dB
• 模式
• 三阶截点
• 二阶截点：(SOI) 典型值40dB
• 相位噪声：fc=1.0GHz -95dBc/Hz @ 10kHz
• 镜频抑制：典型值80dB
• 中频抑制：典型值80dB
• 固有：典型值-110dBm
• 剩余响应
• IF数据
• 频谱
• 显示范围
• 显示模式：常规、平均和最大保持
• IF解调带宽：12个滤波器 1.5/2.4/6/9/15/30/50/120/150/200/300
• 解调模式：AM、FM
• 信号处理
• 扫描速率：25kHz RBW 20GHz/s
• 快速傅里
• 叶变换：IF频谱 2048点(布莱克曼窗）
• 1/Q数据：带宽最高至40MH在（16bit精度）
• 数据类型：频谱数据 IF频谱和扫频频谱
• 场强电平：信道带宽最小至1.5kHz
• 数据：非实时存储 512MB存储空间
• 存储深度
• 扫描模式
• 起始/终止
• 频率：用户可选择
• 频率扫描
• 扫描步进
• 存储扫描：存储位置 1024个信道，用户可编程
• 测量精度和显示模式
• 频率分辨率：3Hz
• 工作温度
• 频率精度：范围内
• 老化率：±1ppm/年
• 显示误差：±1.5dB
• 接口数据
• 天线输入：SMA,50 Q
• 中频输出：145MHz, SMA,50Q
• 音频输出：300Hz到12.5kHz
• 基本数据
• 工作温度：范围 典型范围 0℃至+50℃
• 允许温度
• 范围：最大范围 -10℃至+50℃（无冷凝）
• 尺寸：长x宽x高 约388mmx308mmx98.3mm
• 针光泵
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
