DKM415/430 5MHz至512MHz 多信道信号模拟器|TFN
5MHz-512MHz/1.5MHz-3GHz
产品简介
TFN DKM系列多信道 通信信号模拟器可以为通信对抗部队提供多种类型的电台信号模拟，不仅可以模拟我军标准电台通信还可以通过模拟部分外军电台通信。在构建通信电台的模拟过程中，系统可以实施多个通信电台目标并发或者分时发射功能。 在实际战场环境下，各种通信装备都面临着电子战系统的扰乱、欺骗甚至压制等多种影响，如何在激烈的电子对抗条件下保证各种通信系统的正常工作以及判定通信系统的抗干扰性能，是抗干扰领域的重要课题。为了在可控的情况下准确地确定通信系统的抗干扰性能和测试系统的设计技术指标是否合理，同时为了满足部队日常训练及演习任务，特别对于通信部队和对抗部队，电磁环境的搭建尤为重要。
核心参数
• 频率范围：5MHz至512MHz
官方产品图文
下列 7 张图文取自 TFN 官网 DKM415/430 产品页，用于完整呈现该产品的官方说明与配图。

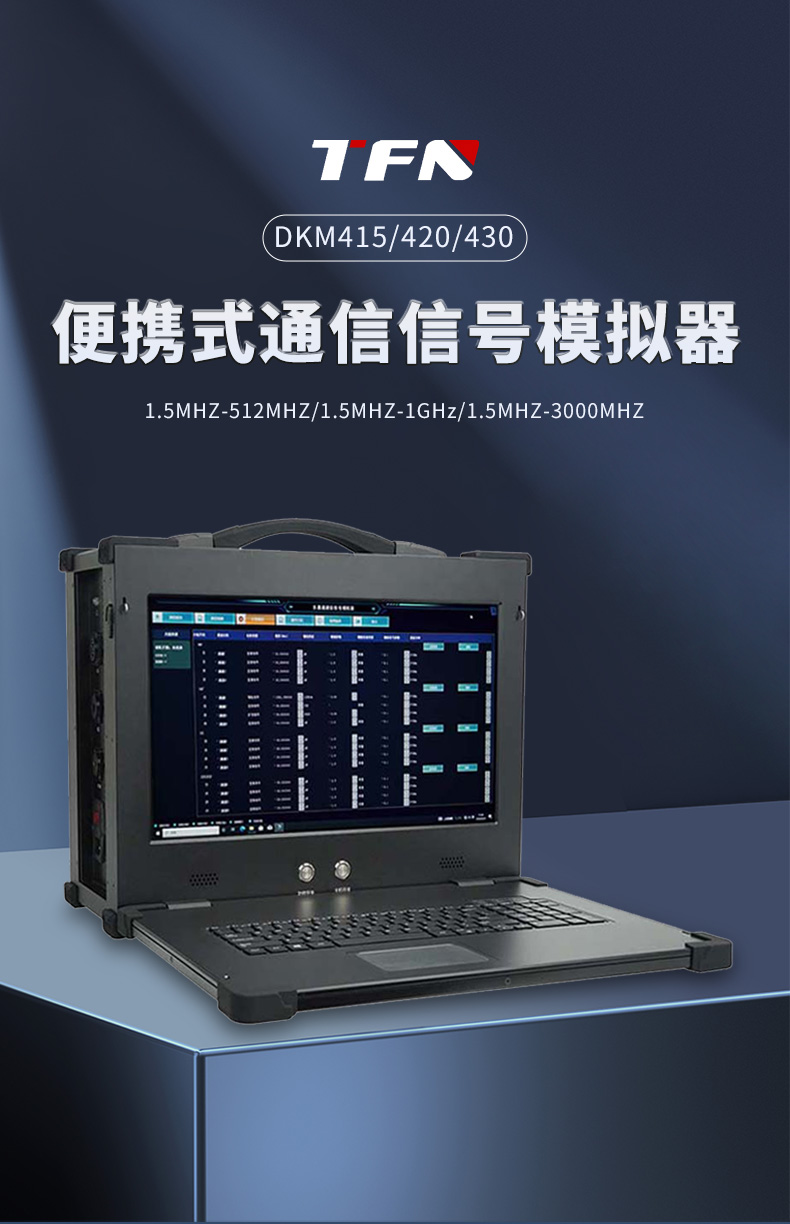

图：TFN DKM415/430 官方产品图文（1/7）

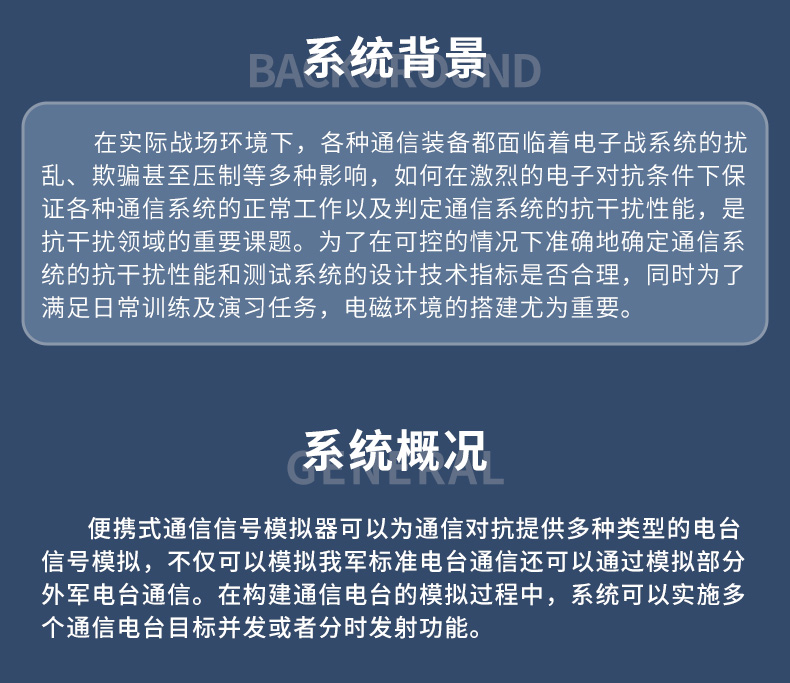

图：TFN DKM415/430 官方产品图文（2/7）
图：TFN DKM415/430 官方产品图文（3/7）

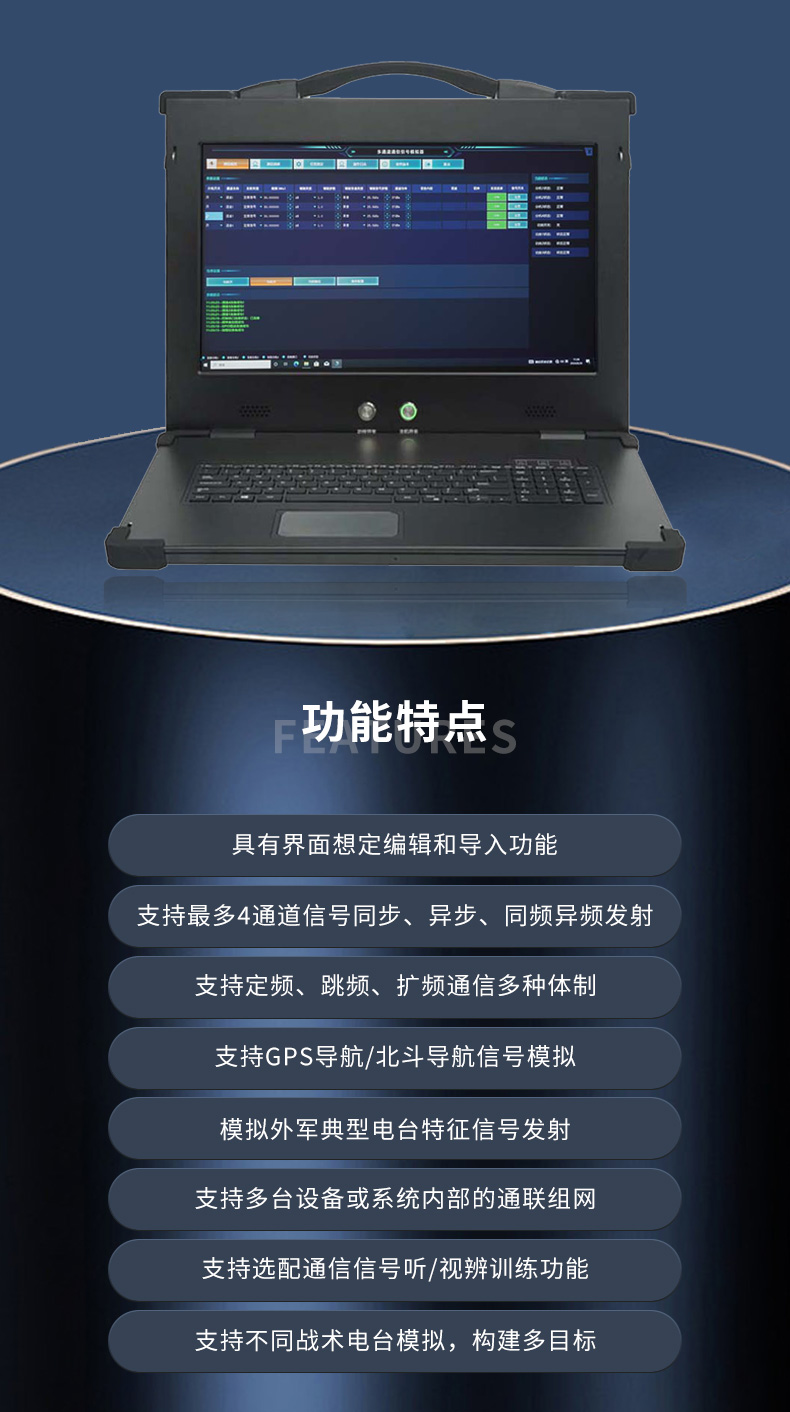

图：TFN DKM415/430 官方产品图文（4/7）

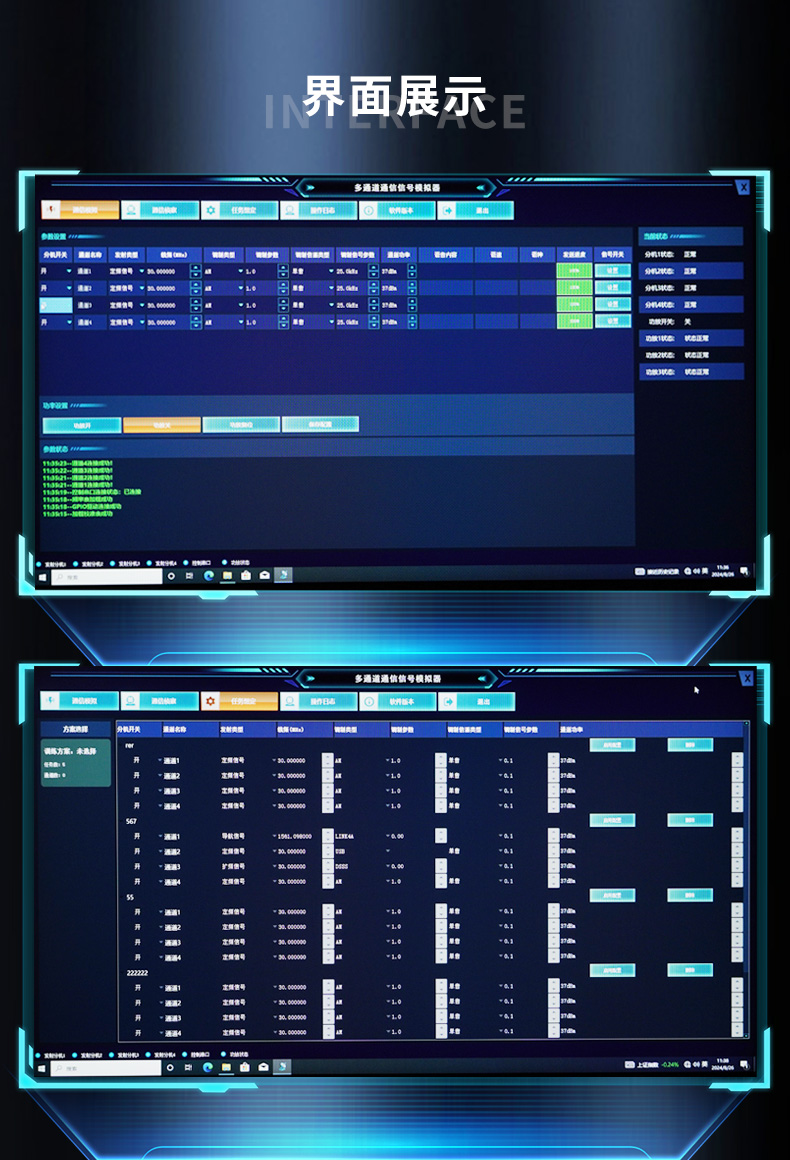

图：TFN DKM415/430 官方产品图文（5/7）

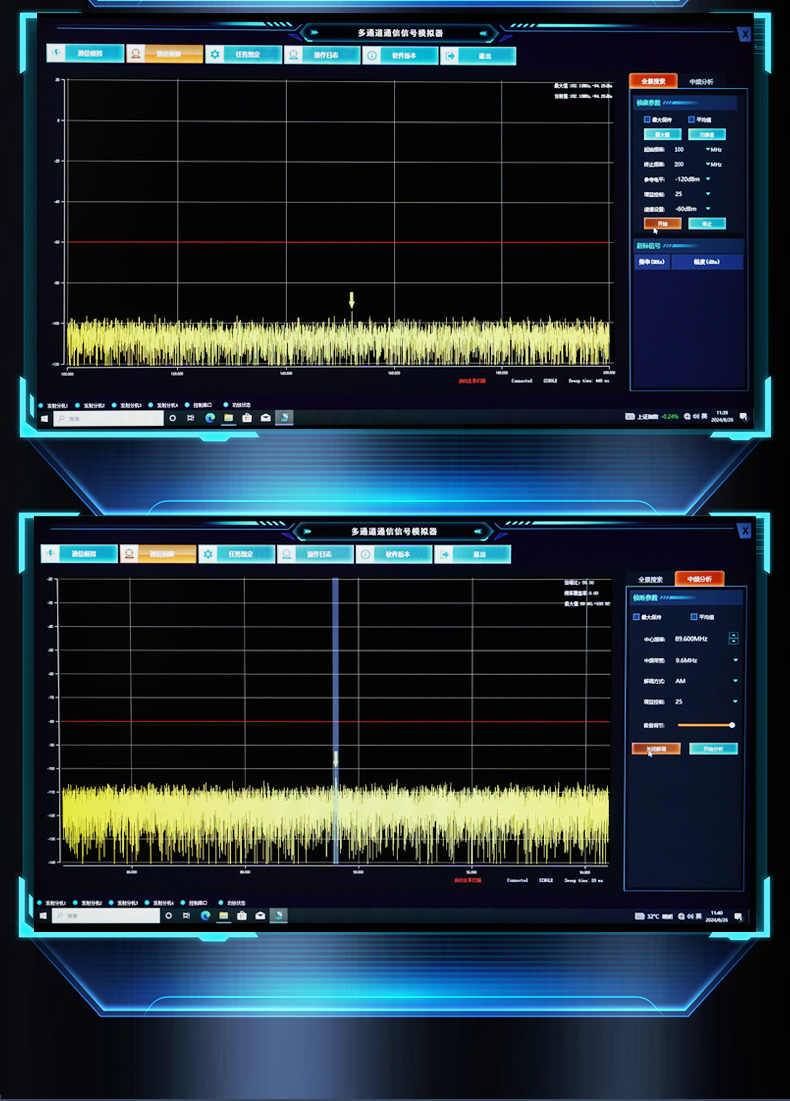

图：TFN DKM415/430 官方产品图文（6/7）

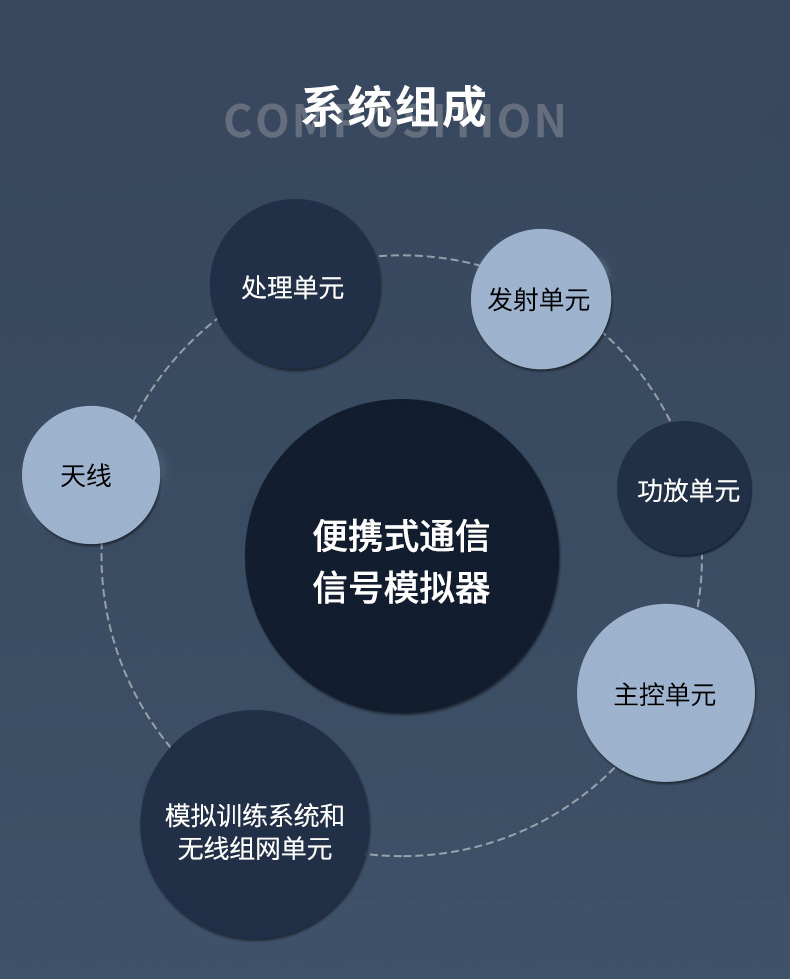

图：TFN DKM415/430 官方产品图文（7/7）
资源下载
• 详细指标：全部技术指标已单独整理，详见 DKM415/430 详细指标页
onetest仪器资源库 · TFN DKM415/430 多信道信号模拟器
TFN · 青岛一卓光电科技有限公司
DKM415/430 5MHz至512MHz 多信道信号模拟器 · 详细指标
5MHz-512MHz/1.5MHz-3GHz
详细指标
主要指标
• 频率范围：5MHz至512MHz
官方规格表
下表按 TFN 官网 DKM415/430 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 激励源频率范围：5MHz-512MHz/1.5MHz-3GHz/1.5MHz-1GHz
• 功放输出最大功率：20W（标配1MHz-512MHz、选配50W、100W）
• 模拟调制样式：FM、AM、USB、LSB、DSB、CW
• 数字调制样式：8PSK、QAM
• 输出信号类型：通信信号、导航信号
• 通信信号体制：定频通信、跳频通信、扩频通信
• 跳频带宽：50MHz（其他带宽可定制）
• 跳频模拟：支持最高2000跳/秒的跳频信号模拟
• 数据类型：单音、白噪声、语音噪声、方波、伪随机数据
• 系统：Win7系统
• 处理器：英特尔酷睿17
• 容量：128G固态硬盘、8G内存
• 内置锂离子电池：12000mA/14.4V
• 便携式通信信号模拟器：DKM415 1.5MHz-512MHz
• 便携式通信信号模拟器：DKM420 1.5MHz-1GHz 三选一
• 便携式通信信号模拟器：DKM430 1.5MHz-3000MHz
• 信号生成导控系统软件V1.0
• 功率放大器：定制 20W 1.5MHz-512MHz、 内置
• 功率放大器：定制 100W 外置
• 短波发射天线：定制 1.5MHz-30MHz 鞭状天线
• 超短波发射天：定制 20MHz-3000MHz 军绿色
• 天线支架：定制
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
