FMT760C 300MHz至4GHz 手持式信号综合分析仪|TFN
6GHz 天馈线+频谱+场强+干扰定位
产品简介
高集成度：配备6GHz天馈线测试仪、6GHz频谱分析、传输测量选件、功率计选件、GPS卫星测试选件；高效的双通道测试；合格线自动判断；专业的抗干扰性能；适用于强光、黑暗等多种光线环境；6小时以上的超长工作时间；管理软件强大的分析功能。
核心参数
• 频率范围：300MHz至4GHz
官方产品图文
下列 7 张图文取自 TFN 官网 FMT760C 产品页，用于完整呈现该产品的官方说明与配图。

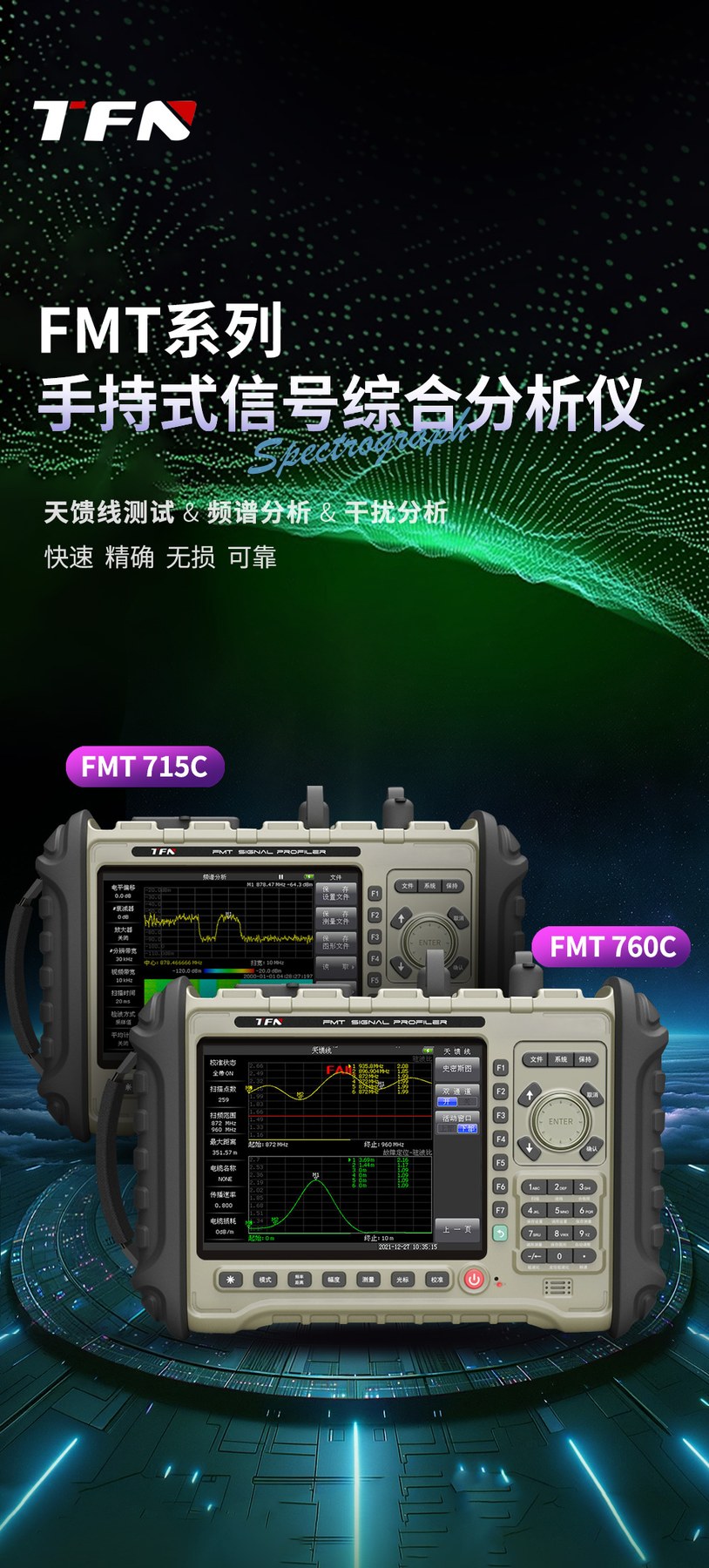

图：TFN FMT760C 官方产品图文（1/7）

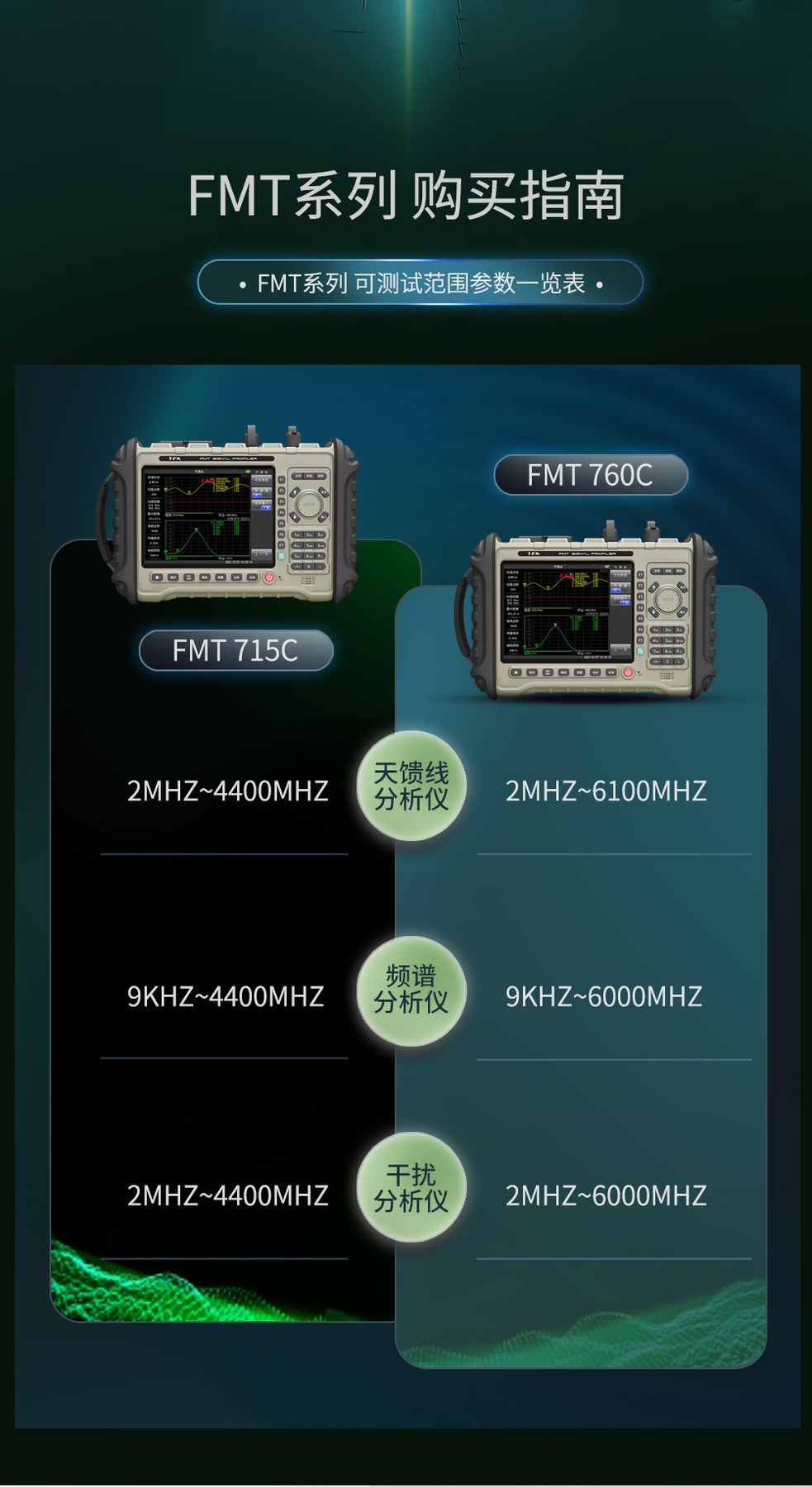

图：TFN FMT760C 官方产品图文（2/7）

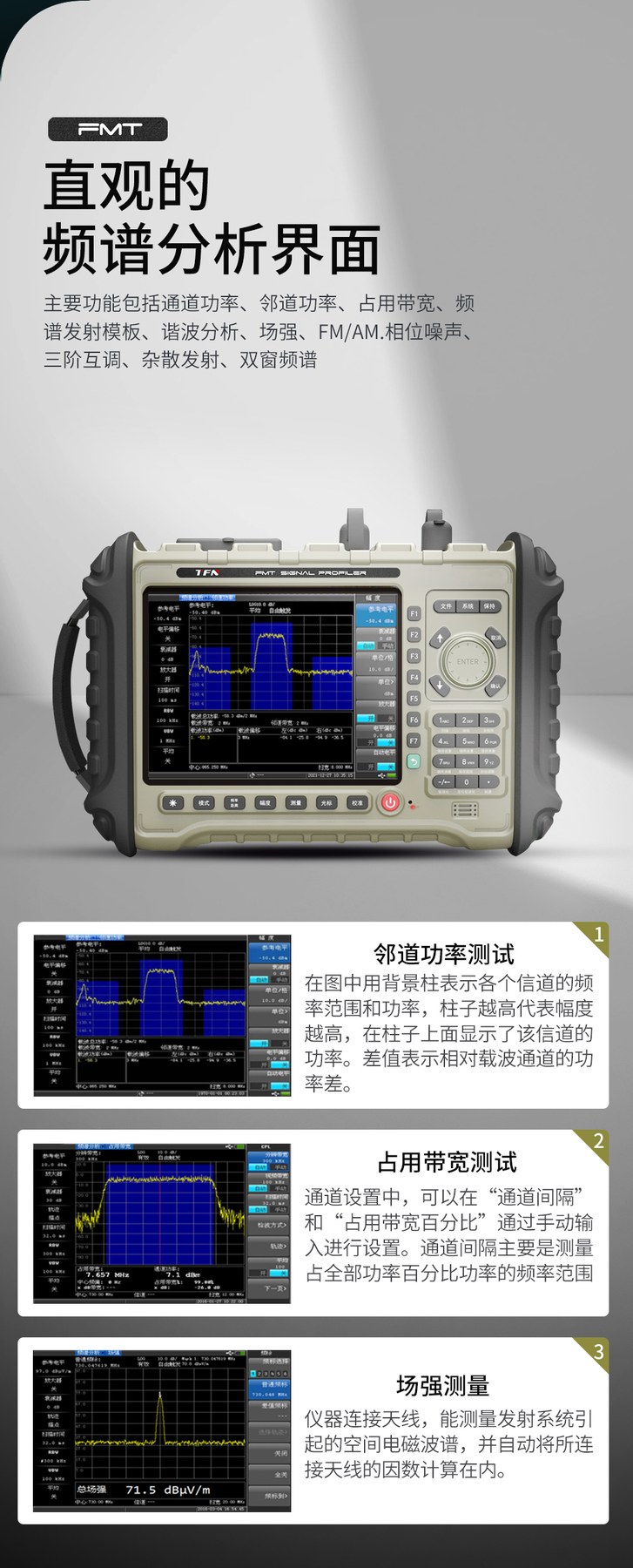

图：TFN FMT760C 官方产品图文（3/7）

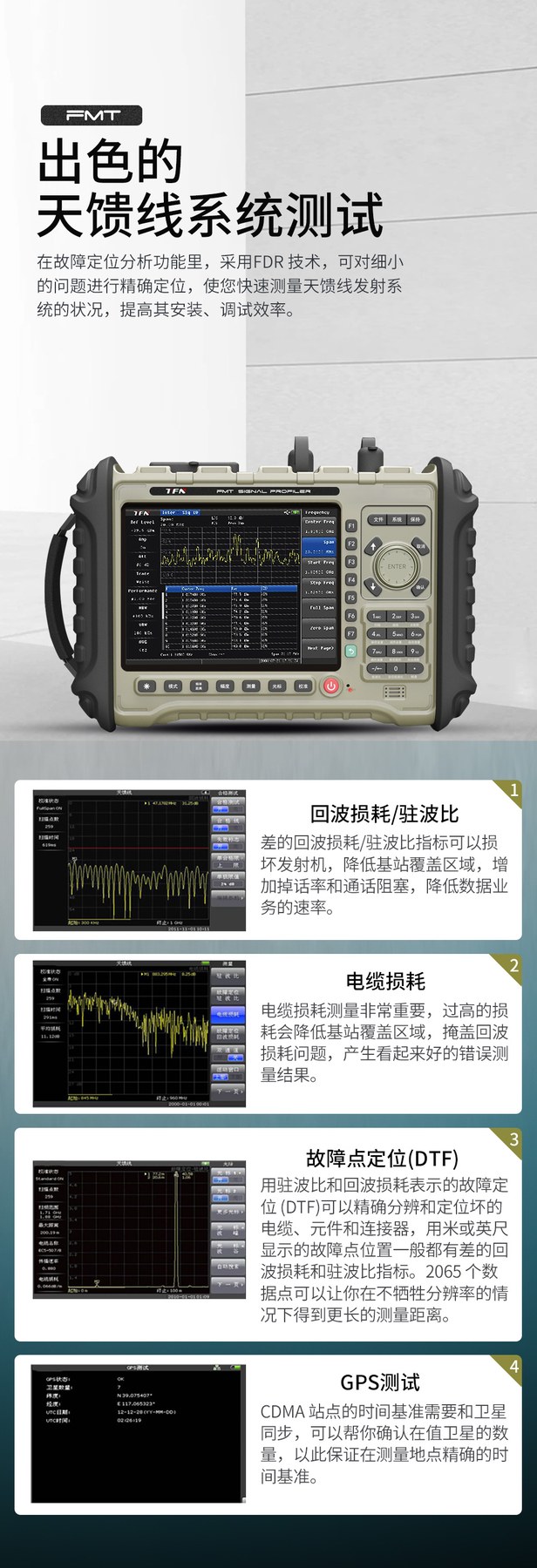

图：TFN FMT760C 官方产品图文（4/7）

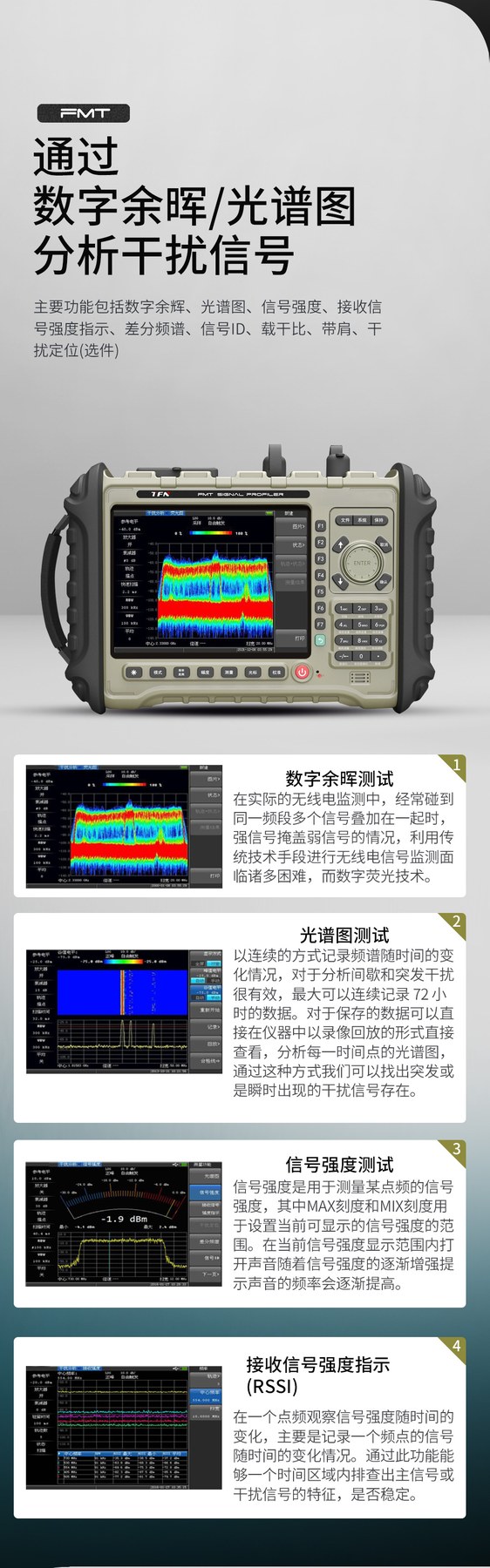

图：TFN FMT760C 官方产品图文（5/7）

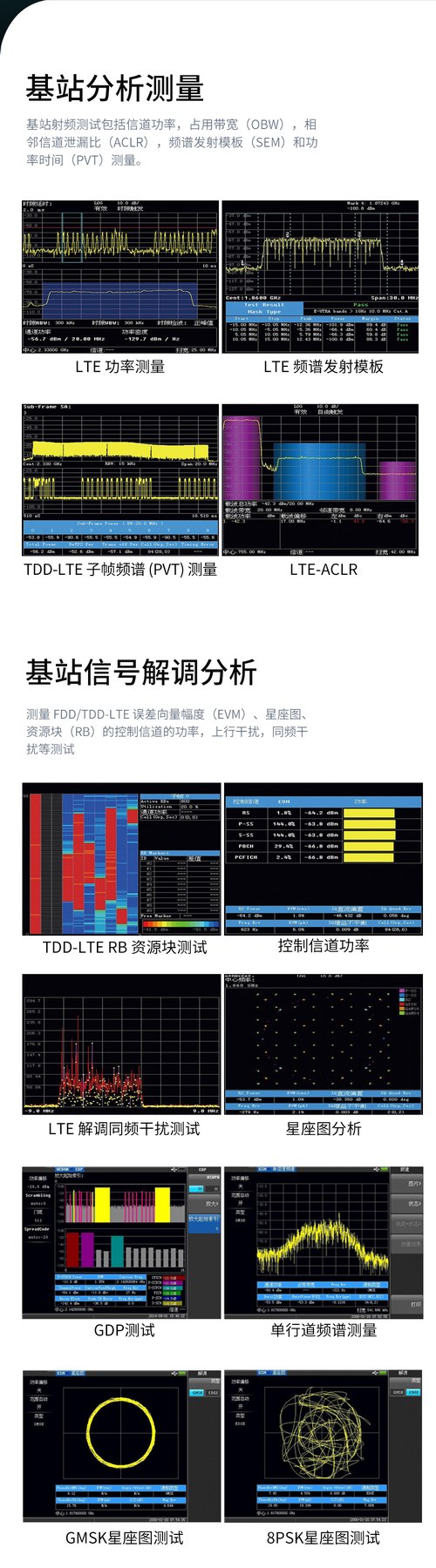

图：TFN FMT760C 官方产品图文（6/7）

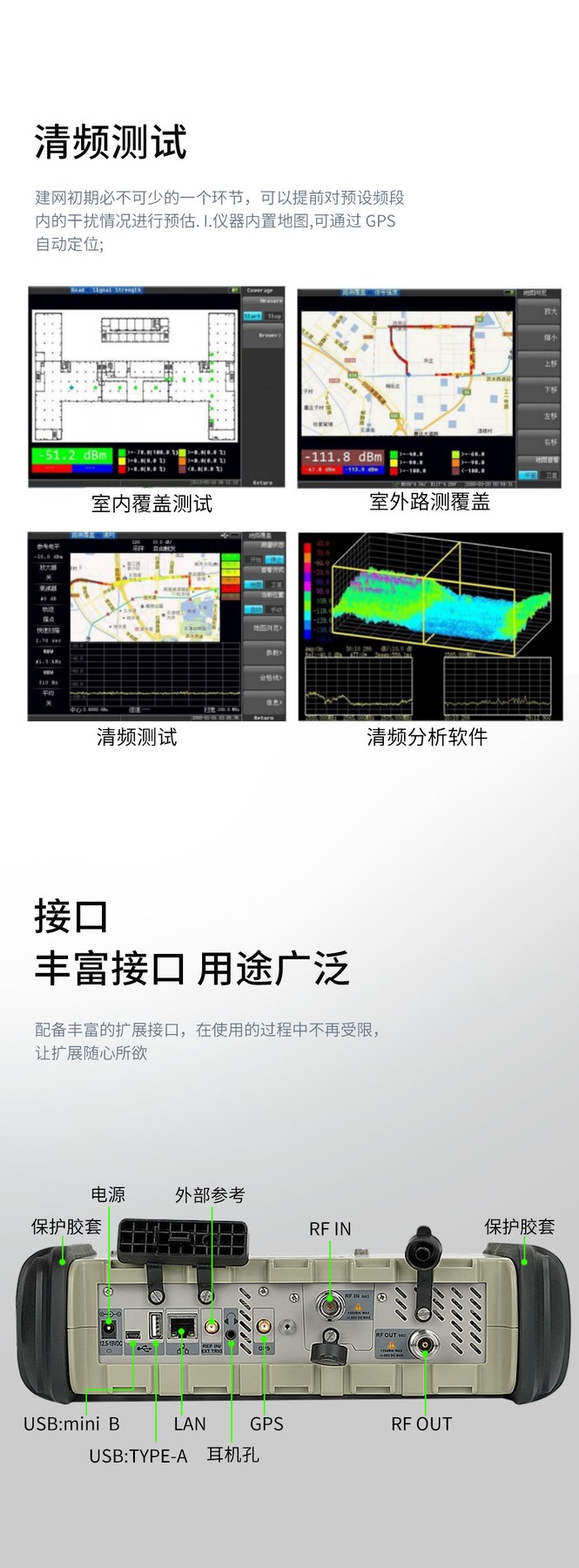

图：TFN FMT760C 官方产品图文（7/7）
资源下载
• 详细指标：全部技术指标已单独整理，详见 FMT760C 详细指标页
onetest仪器资源库 · TFN FMT760C 手持式信号综合分析仪
TFN · 青岛一卓光电科技有限公司
FMT760C 300MHz至4GHz 手持式信号综合分析仪 · 详细指标
6GHz 天馈线+频谱+场强+干扰定位
详细指标
官方规格表
下表按 TFN 官网 FMT760C 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 天馈线测试
• 频率
• 频率范围
• 频率稳定度：± 2ppm (0~50° C)
• 频率准确度：± 2ppm (25±5°C)
• 频率分辨率：2kHz (4. 4GHz~6. 1GHz) 1kHz (2MHz~4. 4GHz)
• 电平
• 输出电平范围：≥0dBm
• 系统
• 扫描点数：130,259,517，1033，2065
• 测量速度：1.25ms/点（故障定位） 1ms/点（回波损耗）
• 干扰抑制：频率：13dBm（偏土10kHz之内） 信道：20dBm（偏>1MHz）
• 端口特性：回波损耗≤-10dB
• 方向性：≤-42dB（标准校准后)
• ≤-38dB（全带校准后)
• +25dBm（射频信号）
• 损坏电平
• 土50V（直流电压）
• 测量范围：0dB～60dB
• 回波损耗
• 分辨率：0.01dB
• 驻波比：测量范围：1~65
• 分辨率：0.0001
• 测量范围：OdB～30dB
• 电缆损耗
• 驻波比测量范围：1~65
• 故障定位
• 相位：分辨率：0.010
• 史密斯图：分辨率：0.01
• 输入/输出端口
• 射频输入端口：50N阴型
• 射频输出端口：50N阴型
• USB口：USB1.1 4pin
• LAN口：10/100MRJ45
• 电源及显示
• 输入：100-240VAC,50-60Hz
• AC-DC电源适配器：输出 19VDC/3.42A
• 锂电池：11.1V/5.2Ah
• 充电时间：<5小时
• 连续工作时间：>4.5小时，典型值>6小时
• 液晶：6.5” TFT LCD, 640*480
• 支持语言：中文，英文
• ≥8KV(接触放电)
• 端口静电抗扰度
• 15KV（空气放电）
• 其他
• 湿度：40℃时95%
• 工作温度：-10℃~55℃
• 存储温度：-40℃~80℃
• 重量：< 2. 2kg
• 体积（长×宽×高）：258 × 173 ×74mm
• 频率
• 频率范围
• 动态范围：95dB(RBW 3kHz)
• 通过式功率计
• 主要技术指标
• 频率范围：300MHz～4GHz
• 0.15W~150W平均功率
• 测量范围
• 4.0W~400W峰值功率
• 输入阻抗：502(标称)
• 插入损耗：300MHz1GHz 最大0.05dB
• 插入驻波比：2.5GHz～4GHz 最大1.10
• 方向性：300MHz～3GHz 30dB
• 平均功率
• 功率测量范围：0.15W~150W
• 峰均功率比：最大12dB
• 测量不确定度
• 突发功率
• 功率测量范围：平均2W150W
• 脉冲宽度：1us~50ms
• 占空比：0.001~1
• 测量精度
• 峰值功率
• 测量范围：4W~400W
• 测量不确定度：脉冲宽度<0.5us时±20%±0.4W
• 增加3%
• 反射功率测量特性
• 0.0～23dB（回波损耗）
• 测量范围：1.1599.99（驻波比）
• 1.3终端式功率计
• 频率范围：50MHz～4GHz（视功率传感器选件）
• 宽动态范围：55动态范围，-35～+20dBm
• 驻波比：1. 1:1
• 显示分辨率：1dB,0.1dB,0.01dB,0.001dB
• 尺寸：124*44*24（不包含1.8米USB线）
• 重量：250g
• 电性能指标
• 动态范围：-35dB～+20dB
• 典型值：±0.2dB
• 功率测量不确定度
• 最大：±0.4dB
• 测量分辨率：典型值：0.01dB
• 测量速度：典型值：100mSec
• 信号分析
• 频率参数
• 频率范围
• 老化速度：<±0.5 X10-6/year
• 稳定性：±1 x10*6
• 温度稳定性：<±0. 5 X10-6(0 - 50)℃
• 频标计数精度：（信噪比为25dB，分辨率带宽（RBW）/扫宽=0.01）
• 计数精度：±0.5x10±1
• 分辨率：1Hz
• 扫描和带宽
• OHz(零带扫宽)，
• 范围
• 扫描时间和触发方式
• 扫描时间范围：10us-1000s（频率扫描宽度=0Hz）
• 时间精度：<±0.2%
• 触发方式：自由触发、视频触发、时隙触发、外触发
• 分辨率带宽
• 范围：1Hz-3MHz 约10%步进
• 带宽精度：<±10%
• 选择性：（60dB/3dB带宽比）：<5：1
• 视频带宽
• 范围：1Hz-3MHz约10%步进
• 稳定性
• 相位噪声：典型值<-100dBc/Hz @ 连续信号偏移10kHz
• 幅度
• 衰减器
• 范围：OdB - 55dB
• 步进：5dB/（1dB选件）
• 内置放大器
• 频率范围：2MHz~4400MHz 2MHz~6000MHz
• 增益：25dB（典型值）
• 噪声系数：4dB（典型值）
• 最大安全输入电平
• 三阶互调截获点
• 显示平均噪声电平：（无信号输入，OdB衰减， 100HzRBW，归一化1Hz，采样值检波）
• 放大器关闭：≤-122dBm,1GHz-3GHz ≤-138dBm，1GHz-3GHz
• 放大器打开：≤-140dBm，1GHz-3GHz ≤-155dBm，1GHz-3GHz
• 杂散信号响应范围
• 二次谐波：<-70dBc-20dBm单音混频器输入，放大器关闭
• 剩余响应：（无信号输入，衰减器为0）
• 显示范围
• 对数刻度
• 1-40dB/格，1dB步进
• 线性刻度：10格
• 刻度单位：dBm, dBmV， dBuV,mV
• 0.03dB对数下
• 频标读数分辨率
• 参考电平的0.03%线性下
• 轨迹：三条轨迹输出
• 检波方式：采样值、正峰值、负峰值、普通值、平均值
• 频标功能：峰值、下一峰值、频标到中心、频标到参考等等
• 频标显示：普通、差值、固定、频率计数
• 参考电平：-167dBm—+35dBm
• 电平精度：典型值≤±1.0dB @ +25±5℃
• 分辨率带宽切换精
• 典型值<±0.1dB
• 输入衰减器切换精
• 典型值<±0.3dB
• 传输选件
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
