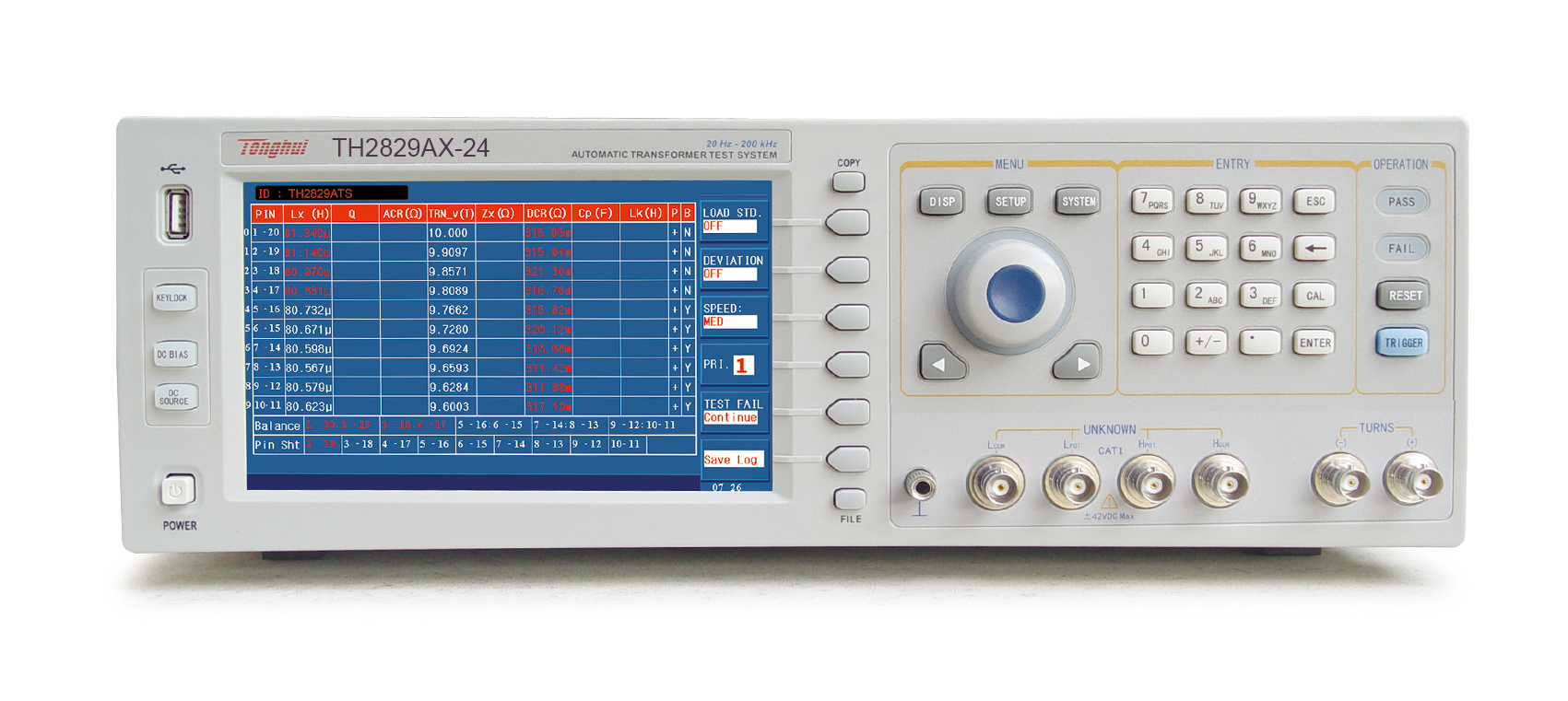

TH2829AX-24自动变压器测试系统，同惠电子（常州同惠电子股份有限公司）出品的自动变压器测试系统。主要指标：测试频率20Hz—200kHz、显示7英寸TFTLCD显示器800×RGB×600、基本测量准确度0.05%。详细技术指标请见规格页。
可扩展的多通道接收器系统适用于测向 （DF）可组合测向和监控多达 5 个通道，每个通道的瞬时带宽为 24 MHz频率范围 9 kHz – 3 GHz / 6 GHz内部校准、同步和高稳定性基准
● 适用工作频率范围为700MHz-6GHz;●在700MHz到6GHz工作频率范围内射频隔离度大于60dB；●这个屏蔽箱是为射频传导和OTA射频测试而设计的，特别是为手机、耳塞和手表；●它是一个大规模生产的解决方案，适用于GPS、蜂窝（高达sub6）、BT、WIFI、WIFI6e和UWB等；●定制的支架可以支持不同的DUT。大的开口角度支持更大的DUT，如扬声器、modern和路由器；●支持的DUT尺寸可以达到9英寸。
同厂商产品
测量受试设备在工作状态下沿电源端口发射的断续骚扰（喀呖声）
测量受试设备（EUT）在正常工作状态下通过电源线（传导骚扰）或以空间辐射方式（辐射骚扰）对周围环境所产生的干扰
用CDNE测量共模端子电压，能缩短测试时间并节省场地费用（可以在屏蔽室内进行）
EMI-1000 9kHz至7GHz 传导骚扰测试系统|远方光电 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
远方光电 EVERFINE · 杭州远方光电信息股份有限公司
EMI-1000 传导骚扰测试系统
测试受试设备（EUT）在正常工作状态下通过电源线（传导骚扰）或以空间辐射方式（辐射骚扰）对周围环境所产生的干扰。
产品简介
EMI-1000 传导骚扰测试系统主要测量受试设备（EUT）在正常工作状态下通过电源线对周围环境所产生的干扰。不同产品的干扰限值由不同标准规定，但基本测试方法大致相同。系统主要由EMI测试接收机、人工电源网络（LISN）和专用测试软件组成，完全符合CISPR、FCC、MITL、GB等相关标准要求。
图：EMI-1000 官方产品图文（典型应用场景）
官方定位：作为远方光电的传导骚扰测试系统产品，EMI-1000 以 9kHz至7GHz 的频率范围面向EMC/EMI等应用场景。
核心参数
• 频率范围：9kHz至7GHz
• 测试配置
主要特点
测试配置
符合GB/T6113.101认证级EMI接收机的规范要求。
包含PK、QP、AV、RMS等多种检波器。
自动修正插入损耗、设备转换因子、线路损耗等，全自动EMI测试软件。
具有EMI测试接收机和频谱仪两种工作模式。
资源下载
• 详细指标：全部技术指标已单独整理，详见 EMI-1000 详细指标页
onetest仪器资源库 · 远方光电 EMI-1000 传导骚扰测试系统
远方光电 EVERFINE · 杭州远方光电信息股份有限公司
EMI-1000 传导骚扰测试系统 · 详细指标
测试受试设备（EUT）在正常工作状态下通过电源线（传导骚扰）或以空间辐射方式（辐射骚扰）对周围环境所产生的干扰。
产品简介
EMI-1000 传导骚扰测试系统主要测量受试设备（EUT）在正常工作状态下通过电源线对周围环境所产生的干扰。不同产品的干扰限值由不同标准规定，但基本测试方法大致相同。系统主要由EMI测试接收机、人工电源网络（LISN）和专用测试软件组成，完全符合CISPR、FCC、MITL、GB等相关标准要求。
官方规格表
下表按 远方光电 官网 EMI-1000 产品页「产品参数」整理；未特别说明均为典型值。
• 型 号：EMI-1000
• 频率范围：9kHz～7GHz
• 接收机模式下频率分辨率：接收机模式下频率分辨率≤1Hz 频谱模式下频率分辨率≤0.1Hz
• 正弦波信号准确度：优于±2dB
• 衰减器设置：0dB到70dB，≤10dB步进
• 三阶交调截止点（f=7GHz）：＞15dBm，18dBm（typ.）
• FFT快速测量：提供基于FFT的时域扫描，测量速度是传统步进频率扫描模式的6000倍
• 最大脉冲能量：输入端口1：1mWs 输入端口2：20mWs（脉冲宽度10µs，输入衰减≥10dB）
• 最大RF电平：+30dBm (1W) ，输入衰减≥10dB,前放关闭
• 1dB压缩点：+10dBm
• 分辨率带宽：分辨率带宽(-3dB)：10Hz～10MHz 分辨率带宽(-6dB)：200Hz、9kHz、120kHz、1MHz 通过选件可拓展10Hz、100Hz、1kHz、10kHz、100kHz
• 驻波比：1GHz以下要求： 输入端口电压驻波比≤2.0（RF衰减为0dB） 输入端口电压驻波比≤1.2（RF衰减为10dB） 1GHz以上要求： 输入端口电压驻波比≤3.0（RF衰减为0dB） 输入端口电压驻波比≤2.0（RF衰减为10dB）
• 检波器：最大峰值、最小峰值、准峰值、RMS、平均值、 CISPR-AV、 CISPR -RMS
• 噪声电平(接收机模式，衰减0dB，前放关闭，终端负载50欧姆,平均检波)
• 30MHz≤f<1GHz：<8dBμV(BW=120kHz)
• 1GHz≤f<3.6GHz：<20dBμV(BW=1MHz)
• 噪声电平(接收机模式，衰减0dB，前放开启，终端负载50欧姆,平均检波)
• 30MHz≤f<1GHz：<﹣3dBμV(BW=120kHz)
• 1GHz≤f<3.6GHz：<9dBμV(BW=1MHz)
• 检波器：Peak、RMS、Average、QP、CISPR-AV、CISPR-RMS
• 扫描时间(分析仪模式)：频跨=0 Hz 1us至16000s 频跨≥10 Hz（扫描） 1ms至16000s 频跨≥10 Hz(FFT) 7 µs至16000s
• 每频率测量时间（接收机模式）：50µs-100s
• 总测量不确定度：9kHz<f≤3.6GHz：0.47dB；3.6GHz<f≤7GHz：0.59dB
• 扫描（迹线）点数量：分析仪模式（标准）101至32001 分析仪模式(EMI) 101至200001 接收机模式 最多4000000个
注：以上参数取自 远方光电 官网该产品页规格表，完整指标与适用条件以官方资料为准。
资源下载
• 产品介绍：产品定位、核心参数与主要特点详见 EMI-1000 传导骚扰测试系统 产品介绍页
onetest仪器资源库 · 远方光电 EMI-1000 传导骚扰测试系统 详细指标
