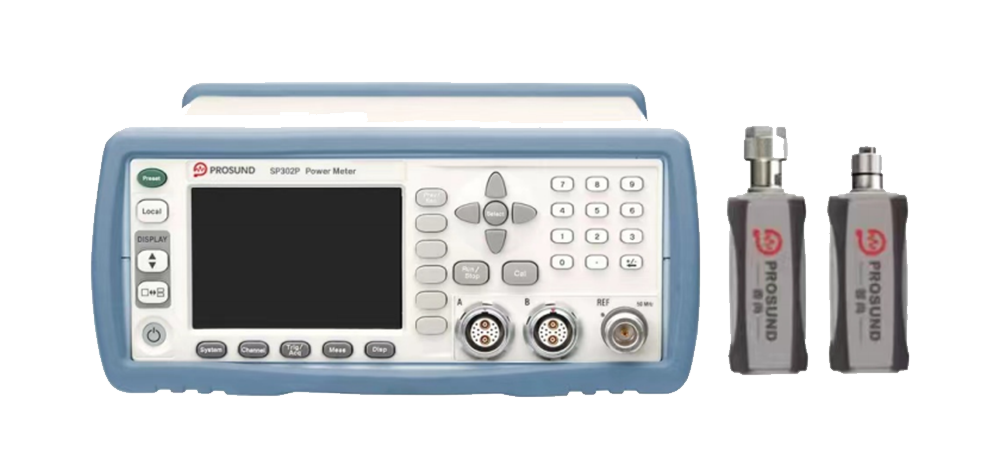

SP300P/L系列功率计是一种符合 LXI C 类标准的仪器，采用 LXI 技术开发。 LXI 是 LAN eXtension for Instrumentation 的缩写，是一种仪器标准 适用于使用以太网 (LAN) 作为其主要通信接口的设备。因此，它是一种易于使用的仪器，尤其是在使用集成 Web 浏览器时，它提供了一种配置仪器功能的便捷方式。
同厂商产品
便携式经济型电量测量仪，可满足基本工频电参数测量
实验室级电功率分析仪，0.01%测量精度
高等工业级电功率分析仪，0.03%测量精度
- «
- 1
- »
PF510 0.1% 数字功率计|远方光电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
远方光电 EVERFINE · 杭州远方光电信息股份有限公司
PF510 数字功率计
1MHz宽带宽 触屏操作
产品简介
PF510数字功率计是一款多功能、宽带宽、触屏型数字功率计。该产品基本精度0.1%，带宽达1MHz,采样率500kS/s。5″ LCD触控屏，操作便捷,可直接显示电压、电流波形。标配LAN、USB、RS-232通信接口，并支持U盘存储。广泛应用于照明、家电，光伏、电源、电机、变频器、UPS等测试领域。
图：PF510 官方产品图文（典型应用场景）
官方定位：作为远方光电的数字功率计产品，PF510 以 0.1% 的基本精度面向功率电子等应用场景。
核心参数
• 基本精度：0.1%
• 5″ LCD触控屏及多种显示模式
• 宽带宽
• 500kHz高速采样
• 位移因数测量
• 自动量程及量程跳转功能
• 自动数据更新率
• 机型小巧
主要特点

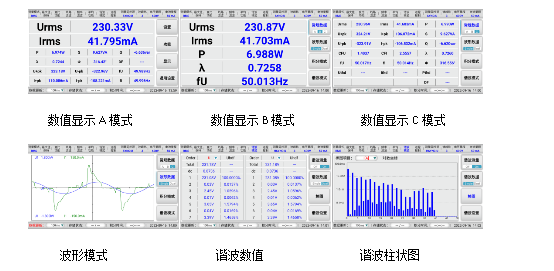

5″ LCD触控屏及多种显示模式
搭配5″彩色LCD触控屏，操作便捷，实时显示清晰直观。同时提供数值显示、波形显示、柱状图显示等多种显示模式。数值显示模式下，最多同时显示19个数值；波形模式下，可显示电压、电流波形；谐波测量时，可选择数值或柱状图显示，清晰明了。
图：PF510 官方产品图文（5″ LCD触控屏及多种显示模式）

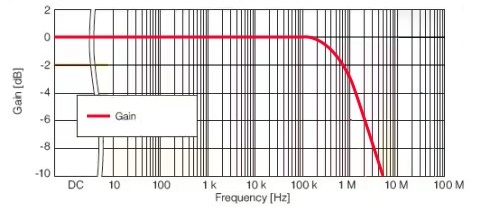

宽带宽
具有1MHz带宽，频率测量范围高达200kHz，可准确测试开关电源、变频家电等输入波形中含有丰富高频谐波成分的这类产品。
图：PF510 官方产品图文（宽带宽）

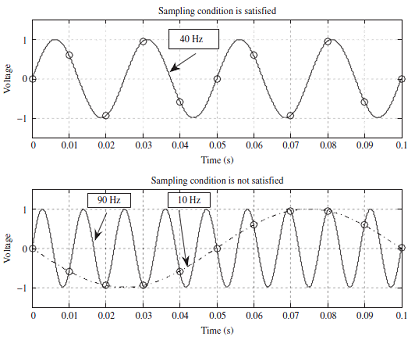

500kHz高速采样
为准确分析PWM波形等高频信号的功率，需要进行满足采样定理的测量以避免信号混叠失真。PF510具有500kHz的高速采样，可实现对200kHz频率信号的精确分析。
图：PF510 官方产品图文（500kHz高速采样）

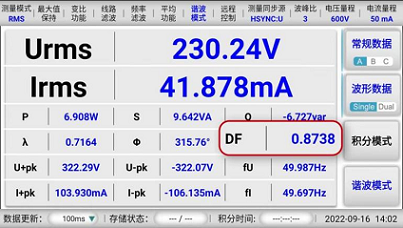

位移因数测量
可直接测量位移因数，位移因数也称基波功率因数，等于基波有功功率除以基波电压和电流的有效值的乘积。
图：PF510 官方产品图文（位移因数测量）

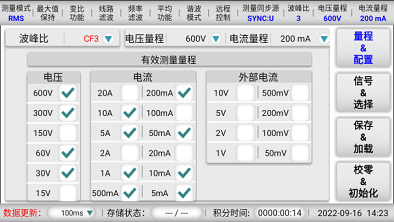

自动量程及量程跳转功能
通常在积分模式下，需要固定测量量程，但当输入电压或电流超过所选量程的最大值时，测量将出错，需要提高量程重新测试。PF510可以在积分模式下自动快速切换量程，并可以选择指定量程跳转，保证了测量的准确性和连续性。
图：PF510 官方产品图文（自动量程及量程跳转功能）

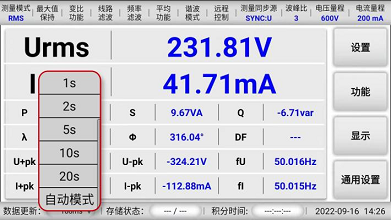

自动数据更新率
当测量频率变化较大的产品时，若选择固定数据更新率可能因与信号的不匹配导致测量误差。选择“AUTO”模式，自动调节数据更新率以捕捉频率波动的输入信号，例如电机的输入信号。最低可覆盖至0.1Hz。自动检测输入信号的周期并执行准确测量
图：PF510 官方产品图文（自动数据更新率）

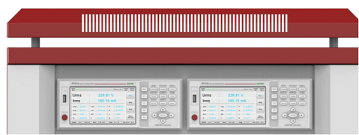

机型小巧
体积小巧，2U高度，可轻松将两台PF510并排安装于标准机柜中，方便系统集成使用
图：PF510 官方产品图文（机型小巧）
资源下载
• 详细指标：全部技术指标已单独整理，详见 PF510 详细指标页
onetest仪器资源库 · 远方光电 PF510 数字功率计
远方光电 EVERFINE · 杭州远方光电信息股份有限公司
PF510 数字功率计 · 详细指标
1MHz宽带宽 触屏操作
产品简介
PF510数字功率计是一款多功能、宽带宽、触屏型数字功率计。该产品基本精度0.1%，带宽达1MHz,采样率500kS/s。5″ LCD触控屏，操作便捷,可直接显示电压、电流波形。标配LAN、USB、RS-232通信接口，并支持U盘存储。广泛应用于照明、家电，光伏、电源、电机、变频器、UPS等测试领域。
官方规格表
下表按 远方光电 官网 PF510 产品页「产品参数」整理；未特别说明均为典型值。
• 项 目：PF510
• 显示窗口：5″LCD触控屏
• 显示模式：数值显示（A、B、C）、波形图显示、柱状图显示
• 电压（V）测量范围：直接输入： CF=3： 15V/30V/60V/150V/300V/600V CF=6： 7.5V/15V/30V/75V/150V/300V
• 电流（A）测量范围：直接输入： CF=3： 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A CF=6： 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A 外部输入： CF=3： 50mV/100mV/200mV/500mV/1V/2V/5V/10V CF=6： 25mV/50mV/100mV/250mV/0.5V/1V/2.5V/5V
• 频率范围：DC，AC：0.5Hz ～200kHz，带宽1MHz(-3dB)
• 滤波器：线路滤波：可选择OFF、500Hz或5kHz 频率滤波：可选择OFF、500Hz或5kHz
• 数据更新率：0.1s、0.25s、0.5s、1s、2s、5s、10s、20s、自动Auto
• 同步源：可选择信号的电压、电流或数据更新周期的整个区间作为测量时的同步源
• 基本精度：0.1%rdg + 0.05%rng
• A/D 转换器：电压、电流输入同时转换 分辨率：16bit 采样速率：500 kHz
• 通讯接口：标配：USB,LAN,RS-232;选配：RS-485,CAN
注：以上参数取自 远方光电 官网该产品页规格表，完整指标与适用条件以官方资料为准。
