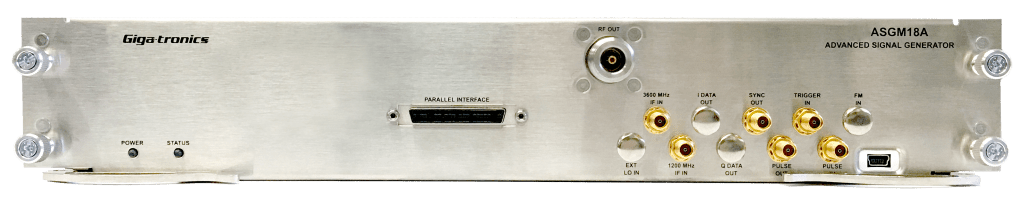

频率范围100 MHz至18 CHZ，分辨率为1Hz频率切换<1 μs频率、相位和幅度的实时控制-BCD 并行频率、相位和幅度的 PC 控制-PCle 和 USB上变频-1GHz 瞬时带宽调制-AWG 支持
同厂商产品
SLFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源，频率覆盖从5kHz至3、6、12、24、40、45和67GHz，频率分辨率可达0.001Hz，并具备窄脉冲调制功能，最小脉宽20ns。该系列具有业内领先的超低相位噪声指标：＜-132dBc/Hz（@10GHz，10kHz偏移，典型值），适用于需要极其纯净射频信号的应用，可出色完成半导体、雷达、量子、卫星通信、无线通信等领域苛刻的组件、模块和系统测试任务。

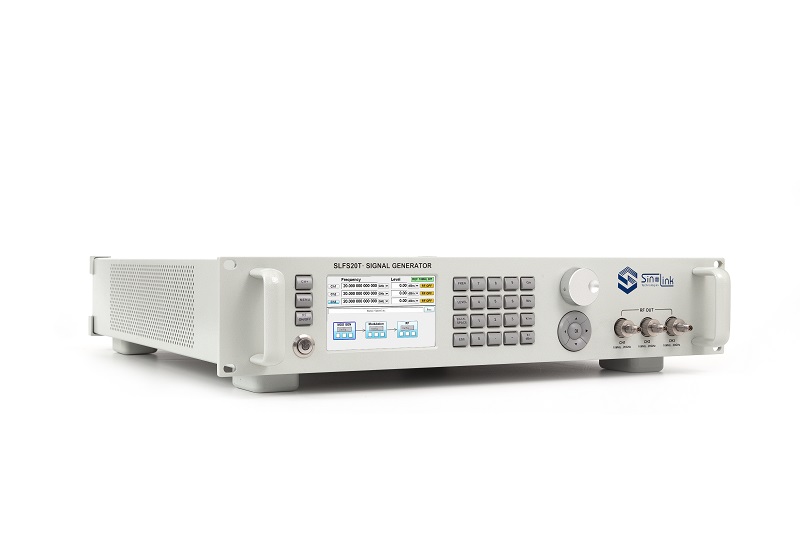

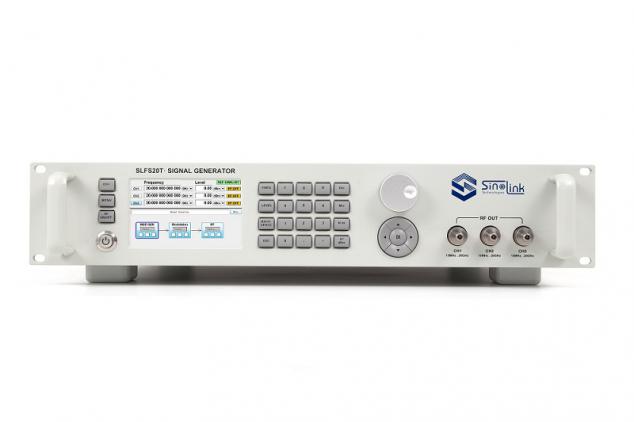

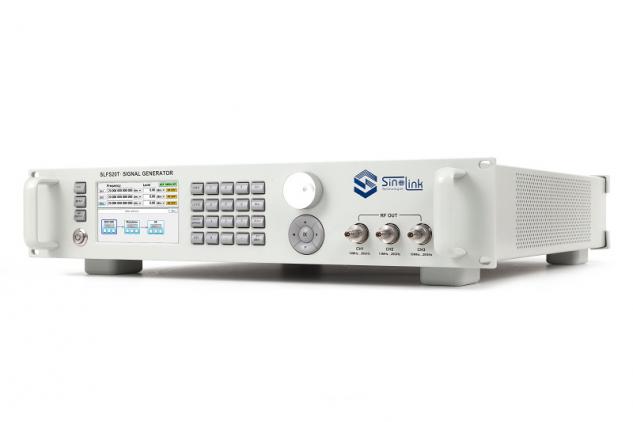

SLFS20T 2GHz至11.95/18GHz 5至8通道 相位相参信号源 相位稳定性≤±1°|中星联华 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
中星联华 · SinoLink
多通道相参信号源
2GHz至11.95GHz／2GHz至18GHz · 5/6/8通道输出 · 通道间相位稳定性≤±1° · 输出功率-20dBm至+22dBm · 19英寸3U/4U上架机箱
产品简介
中星联华多通道相参信号源是一款支持 5/6/8 通道输出的低相噪相参信号源。各通道可配置频率范围为 2GHz 至 11.95GHz 或 2GHz 至 18GHz，输出功率范围为 -20dBm 至 +22dBm，各通道独立可控，采用标准的 19 英寸 3U/4U 上架机箱结构。
高稳定 OCXO 参考提供了卓越的频率精度和频率稳定性。此外，该信号源具备高频参考输入和输出端口，可以保证多个输出通道及多台仪器间的相位严格相参并保持长时间稳定。产品具备 LAN 控制接口，可保证便捷高效的程控；通过任何主系统均可快速实现仪器的遥控，同时提供的应用程序接口（API）或编程示例使得仪器程控十分简便。
24 小时通道间相位漂移度 ≤±1°，通道间隔离度 ≥80dB，输出信号杂波 ≤-70dBc（12GHz 以下）／≤-65dBc（12GHz 以上）。典型应用包括调制器本振、分布式采集系统采样时钟与粒子加速器采样时钟。
核心参数
• 输出频率范围：2～11.95GHz（3 路）／2～18GHz（2 路），合计 5 路输出
• 输出频率步进：0.01Hz
• 输出信号最大功率
+22dBm @8GHz 以下
+20dBm @8～12GHz
+18dBm @12GHz 以上
• 最小输出功率：-50dBm
• 功率调节步进 0.01dB
• 功率不确定度
≤±1.3dB（@-20dBm 以上）
≤±1.5dB（@-20dBm 以下）
• 输出信号杂波
≤-70dBc @12GHz 以下
≤-65dBc @12GHz 以上
• 输出信号谐波：≤-50dBc @10dBm 输出时
• 通道间隔离 ≥80dB
• 通道间相位稳定性 ≤±1°（10GHz，25±1℃）
• 相位噪声（10GHz）
≤-75dBc/Hz@100Hz
≤-108dBc/Hz@1kHz
≤-113dBc/Hz@10kHz、100kHz
≤-120dBc/Hz@1MHz
≤-138dBc/Hz@10MHz
• 参考特性：内部参考 10MHz，稳定度 ±5e-8（0℃～+50℃），频率精度 ≤0.1ppm，输出功率 ≥5dBm
• 参考相噪
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-155dBc/Hz@10kHz、100kHz
• 输出同步点频：输出频率 1.6GHz，输入频率 1.6GHz
• 控制接口：RJ-45（TCP/IP over Ethernet），每通道源可通过不同网口独立控制，通讯＋频率切换时间在 20ms 以下
• 供电与形态 AC 176～264VAC，45Hz～65Hz
• 体积 483mm×134mm×559mm
• 重量 ≤20kg
• 保修期三年
图：SLFS20T 输出波形
产品特性
多通道严格相参
• 支持 5/6/8 通道输出，各通道独立可控
• 各通道间严格相参，通道间隔离度 ≥80dB
• 24 小时通道间相位漂移度 ≤±1°，通道间相位稳定性 ≤±1°（10GHz，25±1℃）
• 具备高频参考输入和输出端口，可保证多个输出通道及多台仪器间的相位严格相参并保持长时间稳定
图：多通道相参信号源各通道指标测试现场
• 输出同步点频：输出频率 1.6GHz，输入频率 1.6GHz
频率与功率
• 输出频率范围：2～11.95GHz（3 路）与 2～18GHz（2 路），合计 5 路
• 输出频率步进 0.01Hz
• 输出信号最大功率
+22dBm @8GHz 以下
+20dBm @8～12GHz
+18dBm @12GHz 以上
• 最小输出功率 -50dBm
• 功率调节步进 0.01dB
• 功率不确定度
≤±1.3dB（@-20dBm 以上）
≤±1.5dB（@-20dBm 以下）
频谱纯度
• 相位噪声（10GHz）
≤-75dBc/Hz@100Hz
≤-108dBc/Hz@1kHz
≤-113dBc/Hz@10kHz
≤-113dBc/Hz@100kHz
≤-120dBc/Hz@1MHz
≤-138dBc/Hz@10MHz
• 输出信号杂波
≤-70dBc @12GHz 以下
≤-65dBc @12GHz 以上
• 输出信号谐波：≤-50dBc @10dBm 输出时
参考与控制
• 内部参考频率 10MHz，稳定度 ±5e-8（0℃～+50℃），频率精度 ≤0.1ppm，内部参考输出功率 ≥5dBm
• 外部参考输入功率 5～10dBm；具有内外参考可以切换功能
• 参考相噪
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-155dBc/Hz@10kHz
≤-155dBc/Hz@100kHz
• 控制接口 RJ-45（TCP/IP over Ethernet），每通道源可通过不同网口独立控制，通讯＋频率切换时间在 20ms 以下
• 提供应用程序接口（API）或编程示例，通过任何主系统均可快速实现仪器遥控
图：两次变频原理图
典型应用
• 调制器本振
• 分布式采集系统采样时钟
• 粒子加速器采样时钟
型号与配置
• 输出路数 5 路（2～11.95GHz 3 路 + 2～18GHz 2 路）
• 另支持 5/6/8 通道配置
• 机箱 标准 19 英寸 3U/4U 上架机箱结构
• 体积 483mm×134mm×559mm
• 重量
≤20 千克
保修期三年
• 指示灯：电源指示
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 多通道相参信号源 详细指标页。
onetest仪器资源库 · 中星联华 多通道相参信号源
中星联华 · SinoLink
多通道相参信号源 · 详细指标
2GHz至11.95GHz／2GHz至18GHz · 5路输出 · 相位稳定性≤±1° · 完整技术指标
产品简介
本页按厂商官网产品页面（多通道相参信号源）公布的「输出特性／参考特性／输出同步点频／环境／总览」分组收录完整技术指标。
相位噪声数据标注的载波频点为 10GHz；通道间相位稳定性测试条件为 10GHz、25±1℃。
技术指标
输出特性
• 输出频率范围
2～11.95GHz（3 路）
2～18GHz（2 路）
• 输出路数：5 路
• 输出频率步进：0.01Hz
• 输出信号最大功率
+22dBm @8GHz 以下
+20dBm @8～12GHz
+18dBm @12GHz 以上
• 最小输出功率：-50dBm
• 功率调节步进：0.01dB
• 功率不确定度
≤±1.3dB @-20dBm 以上
≤±1.5dB @-20dBm 以下
• 输出信号杂波
≤-70dBc @12GHz 以下
≤-65dBc @12GHz 以上
• 输出信号谐波：≤-50dBc @10dBm 输出时
• 通道间隔离：≥80dB
• 通道间相位稳定性：≤±1°（10GHz，25±1℃）
• 相位噪声（10GHz）
≤-75dBc/Hz@100Hz
≤-108dBc/Hz@1kHz
≤-113dBc/Hz@10kHz
≤-113dBc/Hz@100kHz
≤-120dBc/Hz@1MHz
≤-138dBc/Hz@10MHz
参考特性
• 内部参考频率稳定度：±5e-8，0℃～+50℃
• 内部参考频率 10MHz
• 频率精度 ≤0.1ppm
• 内部参考输出功率 ≥5dBm
• 外部参考输入功率
5～10dBm
具有内外参考可以切换功能
• 参考相噪
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-155dBc/Hz@10kHz
≤-155dBc/Hz@100kHz
输出同步点频
• 输出频率：1.6GHz
• 输入频率：1.6GHz
环境与总览
• 工作温度 0℃～+50℃
• 相对湿度 20%～80%（+30℃）
• 控制接口
RJ-45（TCP/IP over Ethernet）
每通道源可以通过不同的网口独立控制，通讯＋频率切换时间在 20ms 以下
• 供电：AC，176～264VAC，45Hz～65Hz
• 指示灯：电源指示
• 体积：483mm×134mm×559mm
• 重量：≤20 千克
• 保修期：三年
本页技术指标整理自厂商官网产品页面（多通道相参信号源）公布的输出特性、参考特性与环境指标，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 多通道相参信号源 产品介绍页。
onetest仪器资源库 · 中星联华 多通道相参信号源 详细指标
