HDO4000A 200/350/500MHz/1GHz带宽 10GS/s 4通道高清示波器|Teledyne LeCroy

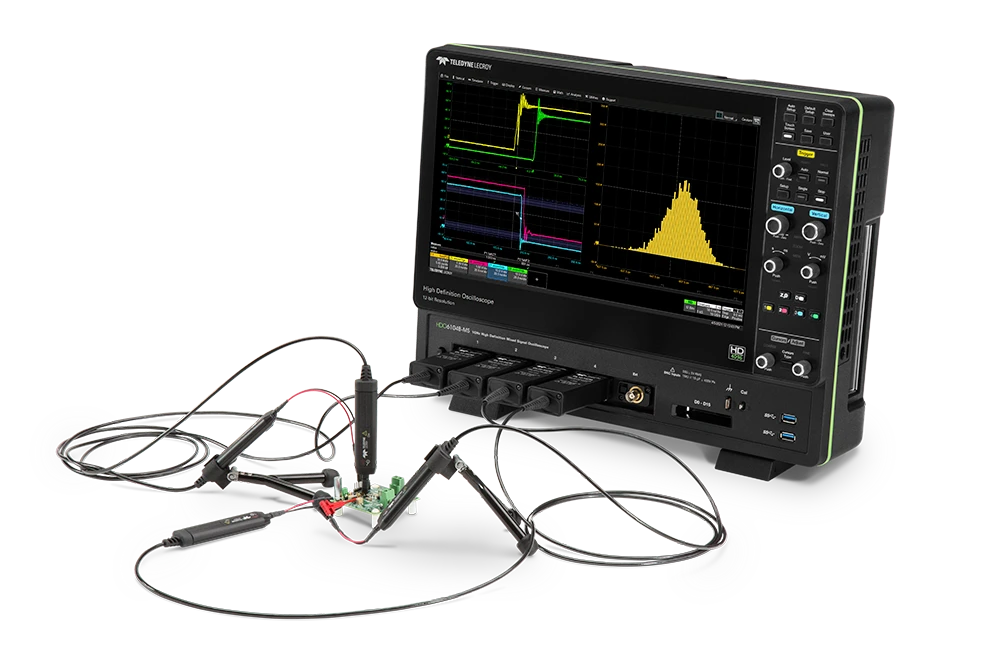

HDO4000A 200/350/500MHz/1GHz带宽 10GS/s 4通道高清示波器|Teledyne LeCroy 产品图 1

HDO4000A 200/350/500MHz/1GHz带宽 10GS/s 4通道高清示波器|Teledyne LeCroy (在产)

带宽 @ 50Ω (-3 dB):200 MHz

上升时间 (10–90%, 50 Ω):1.75 ns

有效比特位ENOB 垂直本底噪声:8.8 bits

HDO4000A 示波器有 4 个模拟输入通道

它们非常适用于电力电子设计、数字电源管理或电源完整性分析、汽车电子系统以及深度嵌入式或机电一体化设计的调试和故障排除

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

特励达力科
HDO4000A 高清示波器
带宽 @ 50Ω (-3 dB) 200 MHz · 上升时间 (10–90%, 50 Ω) 1.75 ns · 有效比特位ENOB 垂直本底噪声 8.8 bits
产品简介
HDO4000A 示波器有 4 个模拟输入通道,12-bit 使用 Teledyne LeCroy 的 HD4096 高清技术的分辨率、
高达 1 GHz 的带宽和带有 12.1 英寸大型多点触控显示屏的紧凑外形。
它们非常适用于电力电子设计、数字电源管理或电源完整性分析、汽车电子系统以及深度嵌入式或机电一体化设计的调试和故障排除。
核心参数
• 带宽 @ 50Ω (-3 dB):200 MHz
• 上升时间 (10–90%, 50 Ω):1.75 ns
• 有效比特位ENOB 垂直本底噪声:8.8 bits
功能特性
• 主要功能
4个输入通道;16 个数字通道(带 –MS 型号);
12-bit ADC 分辨率,高达 15 位,分辨率增强;
高达 10 GS/s 的采样率增强;
200 MHz、350 MHz、500 MHz 和 1 GHz 带宽;
±10 V 应用偏移,高增益设置;
长记忆 - 最多 50 个 Mpts/Ch;
带有 OneTouch 用户界面的 MAUI
• HDO4000A 高清示波器 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自特励达力科(TELEDYNE LECROY)官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
特励达力科 · onetest 仪器资源库





特励达力科
HDO4000A 高清示波器 详细指标
带宽 @ 50Ω (-3 dB) 200 MHz · 上升时间 (10–90%, 50 Ω) 1.75 ns · 有效比特位ENOB 垂直本底噪声 8.8 bits
详细指标
以下规格取自特励达力科官网产品页(https://zh-cn.teledynelecroy.com/oscilloscope/hdo4000a-high-definition-oscilloscopes),仅列官网公布项。
主要指标
• 型号对照
型号HDO4024AHDO4034AHDO4054AHDO4104A
垂直-模拟通道HDO4024A-MSHDO4034A-MSHDO4054A-MSHDO4104A-MS
带宽 @ 50Ω (-3 dB)200 MHz350 MHz500 MHz1 GHz
上升时间 (10–90%, 50 Ω)1.75 ns1 ns700 ps450 ps
有效比特位ENOB 垂直本底噪声8.8 bits8.7 bits8.6 bits8.4 bits
1 mV/div70 μVrms85 μVrms100 μVrms145 μVrms
2 mV/div70 μVrms85 μVrms100 μVrms145 μVrms
5 mV/div75 μVrms90 μVrms105 μVrms150 μVrms
10 mV/div80 μVrms95 μVrms110 μVrms155 μVrms
20 mV/div100 μVrms110 μVrms130 μVrms185 μVrms
50 mV/div195 μVrms210 μVrms265 μVrms275 μVrms
100 mVdiv340 μVrms360 μVrms450 μVrms500 μVrms
200 mV/div1.00 mVrms1.10 mVrms1.25 mVrms1.75 mVrms
500 mV/div1.90 mVrms2.10 mVrms2.60 mVrms2.75 mVrms
1 V/div3.40 mVrms3.70 mVrms4.50 mVrms4.90 mVrms
主要指标(续)
• 型号对照
型号HDO4024AHDO4034AHDO4054AHDO4104A
测量工具HDO4024A-MSHDO4034A-MSHDO4054A-MSHDO4104A-MS
测量参数-Delay (from trigger, 50%), DutyCycle (50%, @level), Edges(@level),Fall Time (90-10,20-80), Frequency (50%,
水平和抖动@level), Period (50%, @level),Δ Period (@level), Phase(@level), Rise Time (10-90, 20-80),Skew, Time (@level),
测量参数-垂直Amplitude, Base, Maximum,Mean, Minimum, Peak-to-Peak,RMS, Std. Deviation, Top.
测量参数-脉冲 数学运算工具Area, Base, Fall Time (90-10,80-20), Overshoot (positive,negative), Rise Time (10-90,80-20), Top, Width+, Width-
函数操作-基本函数Average (summed), Average(continuous), Difference (–),Envelope, Floor, Invert (negate),Product (x), Ratio (/),
函数操作-滤波器Enhanced resolution (to 15bits vertical)
函数操作-频谱分析FFT (power spectrum,magnitude), up to full record length.Select from Rectangular,VonHann, Hamming, FlatTop
函数操作-运算Absolute value, Derivative,Integral, Invert (negate), Reciprocal,Rescale (with units),Square, Square root, Zoom
轨迹数量显示最多16条轨迹。同时显示通道、缩放、存储器和数学运算轨迹
规格参数
• 采样率:10 通道上 4 GS/s,带 ESR
• 最大采集内存:25 Mpts (4 通道操作)
• 输入通道:4
• 垂直分辨率:12-bits
其他参数
• 输入通道:4
• 基础为:$14,900
• 带宽:200 MHz-1 GHz
• 分辨率:12-bit
• 最大采样率:10 GS/s 采样率
• 最大内存:25 Mpts
• 内存:12.5 Mpts – 25天内 Mpts
型号与选件
• HDO4KA:HDO4KA-LHDO25A 的 50 Mpt/Ch(4000 Mpt 交错)内存选项
• HDO4K:HDO4K-电源设备HDO4000 的功率器件分析选件
• HDO4K-DPT:HDO4K-DPT-自动化HDO4000双脉冲测试自动化软件选件
• HDO4K-NRZ:HDO4K-NRZ-曼彻斯特 TDHDO4K 的 NRZ 和曼彻斯特触发和解码选项
• HDO4K-IVN-CLASSIC:HDO4K-IVN-CLASSIC-BUNDLE TDCAN-XL、LIN、FlexRay、SENT、触发器、解码器 - HDO4K 套件
• HDO4K-10BASE:HDO4K-10BASE-T1S TDHDO10 的 1Base-T4000S 触发和解码选项
• HDO4K-UART:HDO4K-UART-RS232bus TDHDO232 的 UART 和 RS4000 总线触发和解码选项
• HDO4K-SPECTRUM:HDO4K-SPECTRUM-1HDO4000 频谱分析仪 - 1 条迹线
• DL03:DL03-ISO高压光隔离探头,350 MHz 带宽。 包括软手提箱。
• DL07:DL07-ISO高压光隔离探头,700 MHz 带宽。 包括软手提箱。
• DL10:DL10-ISO高压光隔离探头,1 GHz 带宽。 包括软手提箱。
• DL-ISO-ACC-KITDL:DL-ISO-ACC-KITDL-ISO 系列附件套件包括 MMCX 到 Y 型引线插座/焊接插件、方形引脚插座/焊接插件、MMCX-sq 引脚适配器、抓取器
• DL-ISO-2V-TIPDL:DL-ISO-2V-TIPDL-ISO 2 Vpp MMCX 方针探头
• DL-ISO-10V-TIPDL:DL-ISO-10V-TIPDL-ISO 10 Vpp MMCX 方针探头
• DL-ISO-40V-TIPDL:DL-ISO-40V-TIPDL-ISO 40 Vpp MMCX 方针探头
• DL-ISO-200V-TIPDL:DL-ISO-200V-TIPDL-ISO 200 Vpp MMCX 方针探头
• DL-ISO-1000V-TIPDL:DL-ISO-1000V-TIPDL-ISO 1000 Vpp 方形探头
• DL-ISO-2500V-TIPDL:DL-ISO-2500V-TIPDL-ISO 2500 Vpp 方形探头
• HVFO100-1X-TIP:HVFO100-1X-TIP-UHVFO10X +/-1V (1倍衰减) 通用探头附件
• HVFO100-5X-TIP:HVFO100-5X-TIP-UHVFO10X +/-5V (5倍衰减) 通用探头附件
• HVFO100-10X-TIP:HVFO100-10X-TIP-UHVFO10X +/-10V (10倍衰减) 通用探头附件
• HVFO100-20X-TIP:HVFO100-20X-TIP-UHVFO10X +/-20V (20倍衰减) 通用探头附件
• HVFO100-40X-TIP:HVFO100-40X-TIP-UHVFO10X +/-40V (40倍衰减) 通用探头附件
• RP4000:RP4000-BrowserRP2060/RP4060 Browser Tip配件。 包括 0 欧姆 (1x)、450 欧姆 (10x) 和 950 欧姆 (20x) 尖端。
资源下载
特励达力科(Teledyne LeCroy)官网产品页
特励达力科 · onetest 仪器资源库
全部



特励达力科官方渠道


全国办事处


中国公司总部


• 北京市海淀区知春路6号锦秋国际大厦A座2001室


• 咨询电话 400-819-0567


• 邮箱 Marketing.China@teledynelecroy.com


上海分公司


• 上海市江苏路369号兆丰世贸大厦23楼G座


• 咨询电话 400-819-0567


• 邮箱 Marketing.China@teledynelecroy.com


深圳分公司


• 深圳市福田区泰然七路1号博今商务广场A座2107-2108


• 咨询电话 400-819-0567


• 邮箱 Marketing.China@teledynelecroy.com


成都分公司


• 成都市顺城大街308号冠城广场33层C座


• 咨询电话 400-819-0567


• 邮箱 Marketing.China@teledynelecroy.com


北京维修中心


• 北京市海淀区知春路6号锦秋国际大厦A座2002室


• 咨询电话 86-10-82800245


• 邮箱 Service.China@teledynelecroy.com


授权分销商


官方账号


• 微信公众号 特励达力科


• 知乎 特励达力科




内存选项

HDO4KA-L
HDO25A 的 50 Mpt/Ch(4000 Mpt 交错)内存选项

电脑升级

HDO4kA-SSD-02
用于 HDO4000A 的替换可拆卸固态硬盘

远程控制/网络选项

USB2转GPIB
外部 USB 2.0 转 GPIB IEEE 488.2 适配器

功率分析软件

HDO4K-PWR
HDO4000 的功率分析选项

串行触发和解码

HDO4K-100Base-T1bus TD
HDO100 的 1Base-T4000 触发和解码选项
HDO4K-1553 TD
HDO1553 的 MIL-STD-4000 触发和解码选项
HDO4K-10BASE-T1S TD
HDO10 的 1Base-T4000S 触发和解码选项
HDO4K-USB4SB TD
USB4-HDO4000 的 SB 触发和解码选项
HDO4K-DPAUX D
用于 HDO4000 的 DisplayPort AUX 解码选项
HDO4K-ARINC429BUS Dsymbolic
用于 HDO429 的 ARINC 4000 总线符号解码选项
HDO4K-Audiobus TD
HDO4000 的 AudioBus 触发和解码选项
HDO4K-自动
用于 HDO4000 的 CAN、LIN 和 FlexRay 触发和解码包
HDO4K-CAN FDbus TD
适用于 HDO4K 示波器的 CAN 和 CAN FD 触发和解码选项
HDO4K-CAN XL TD
HDO4000 的 CAN/ CAN FD/ CAN XL 触发和解码选项
高清4K-DigRF3Gbus D
适用于 HDO3 的 DigRF 4000G 总线解码选项
高清4K-DigRFv4bus D
HDO4 的 DigRF V4000 总线解码选项
高清4K-DPHYbus D
MIPI D-PHY CSI-2,HDO4000 的 DSI 总线解码选项
HDO4K-EMB
用于 HDO2 的 I232C、SPI、UART 和 RS-4000 触发和解码包
高清4K-ENETbus D
HDO4K 的 ENET 总线解码选项
HDO4K-FlexRaybus TD
HDO4000 的 FlexRay 触发和解码选项
HDO4K-I2Cbus TD
HDO2 的 I4000C 总线触发和解码选项
HDO4k-I3Cbus TD
HDO3 的 I4000C 触发和解码选项(支持 I2C)
HDO4K-LINbus TD
HDO4000 的 LIN 总线触发和解码选项
高清4K-Manchesterbus D
HDO4K 的曼彻斯特总线解码选项
高清4K-MDIObus D
HDO4000 系列的 MDIO 解码
高清4K-NRZbus D
HDO4K 的 NRZ 总线解码选项
HDO4K-PMBus TD
HDO4000 的 PMBus 触发和解码选项
HDO4K-SENTbus TD
HDO4000 的 SENT 触发和解码选项
高清4K-SMBus TD
HDO4000 的 SMBus 触发和解码选项
高清4K-SpaceWirebus D
HDO4K 系列的 SpaceWire 解码选项
HDO4K-SPIbus TD
HDO4000 的 SPI 总线触发和解码选项
HDO4k-SPMIbus TD
HDO4000 的 SPMI 触发和解码选项
HDO4K-UART-RS232bus TD
HDO232 的 UART 和 RS4000 总线触发和解码选项
高清4K-USB2-HSICbus D
HDO2.0 的 USB 4000 HSIC 解码选项
HDO4K-USB2bus TD
HDO2.0 的 USB 4000 总线触发和解码选项
HDO4K-USBPD TD
HDO4000 的 USB-PD 触发和解码选项

其他软件选项

HDO4K-SPECTRUM-1
HDO4000 频谱分析仪 - 1 条迹线
MAUI Studio Pro
MAUI Studio Pro 离线远程和 PC 分析软件许可证

其他

HDO4K 袋
HDO4000 配件袋
高清4K-SOFTCASE
HDO4000 软质手提箱
高清4K-RACK
HDO4000 机架安装附件
