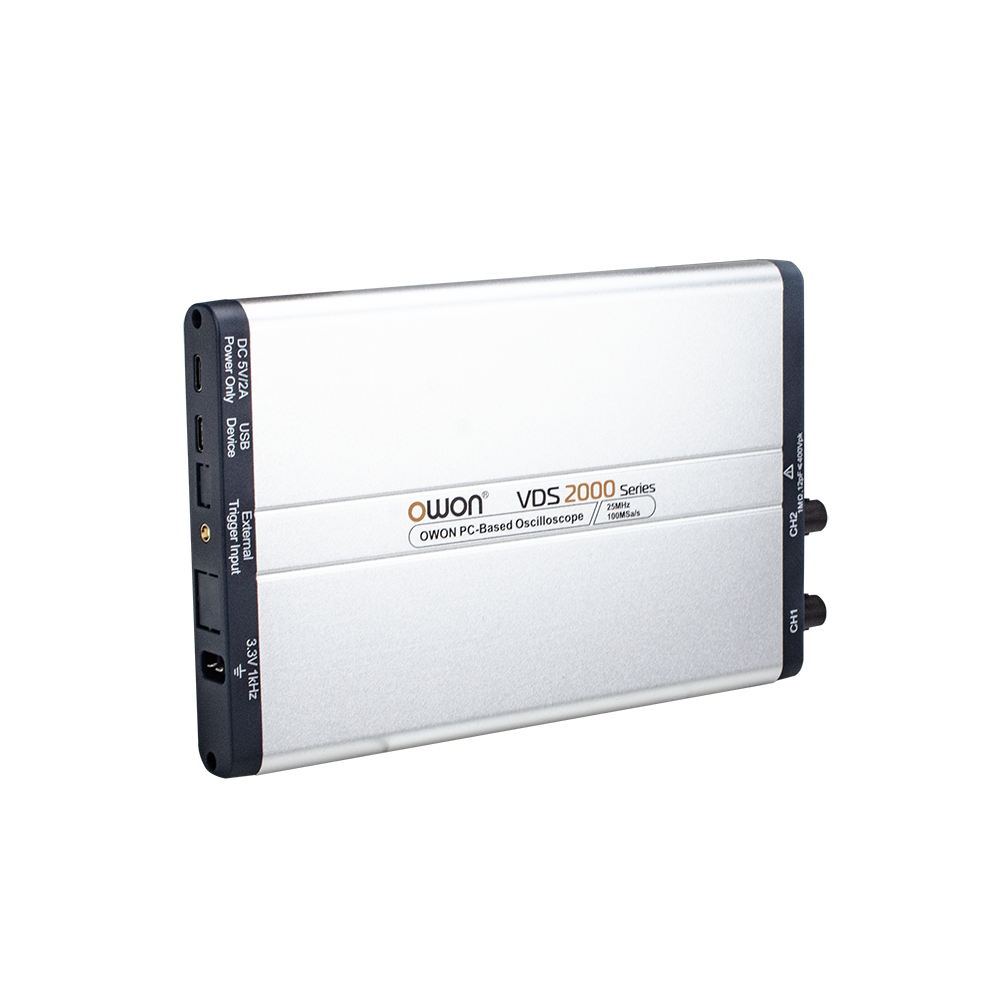

VDS2000 多平台二次开发虚拟示波器
25MHz带宽 2/4通道 · 100MSa/s采样率
产品简介
• 采用铝合金外壳，具备优异的耐腐蚀性能，延长仪器使用寿命，减少因外壳氧化或损坏导致的停机与维护成本
• 支持安卓、MacOS、Windows、Linux等多平台二次开发，为客户提供更高的定制化能力，满足多样化应用需求
• 整机厚度仅18mm，占用空间小，方便携带，易于安装在紧凑的测试平台或嵌入系统中
• USB接口隔离，保护电脑及被测模拟信号免受电源及地回路干扰。（VDS-I机型）
• 整机功耗低至5W，发热量极小，长时间运行不影响系统内其他设备温度与性能
• 每个通道均配备1M点存储深度。可捕捉和保存更多波形数据细节，帮助工程师进行更精准的分析与故障定位
• 多触发模式：支持边沿触发、视频触发、斜率触发、脉宽触发
• 内置20种自动测量值
产品描述图
核心参数
• 带宽：25MHz
• 垂直分辨率(A/D)：8bits

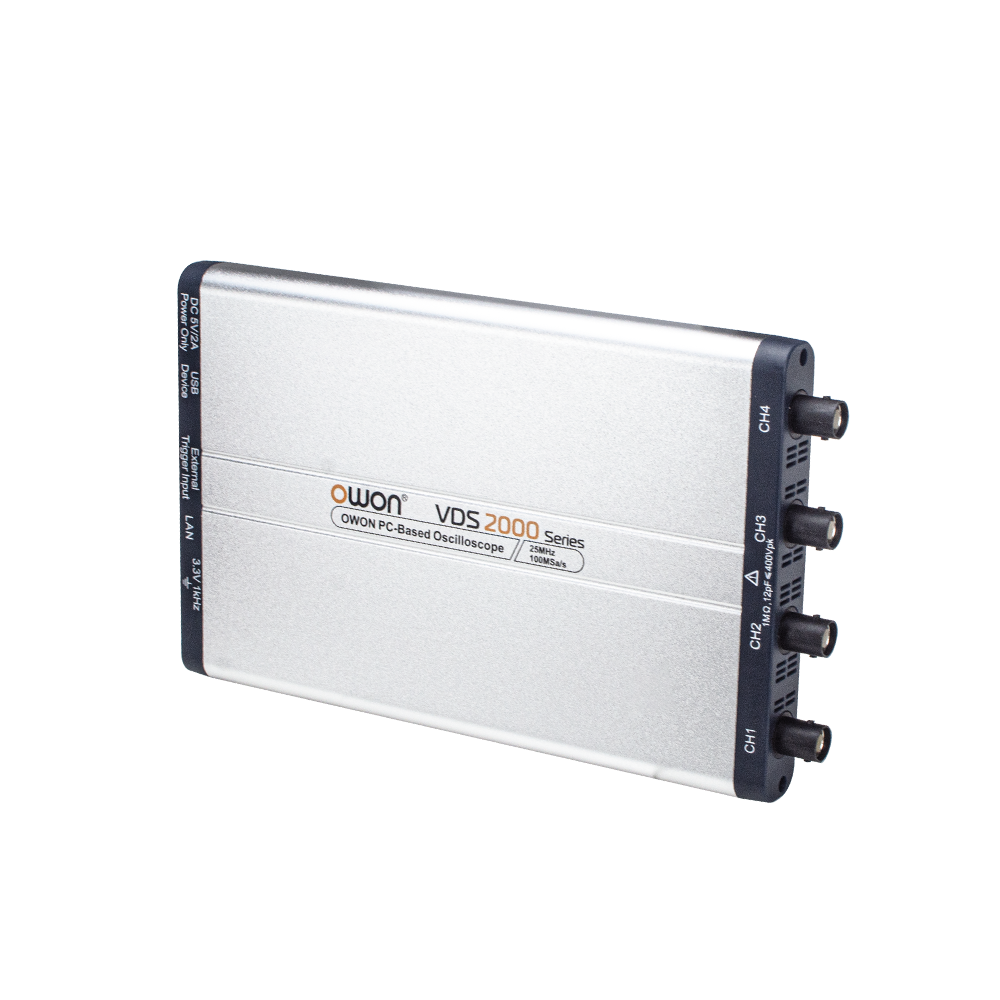

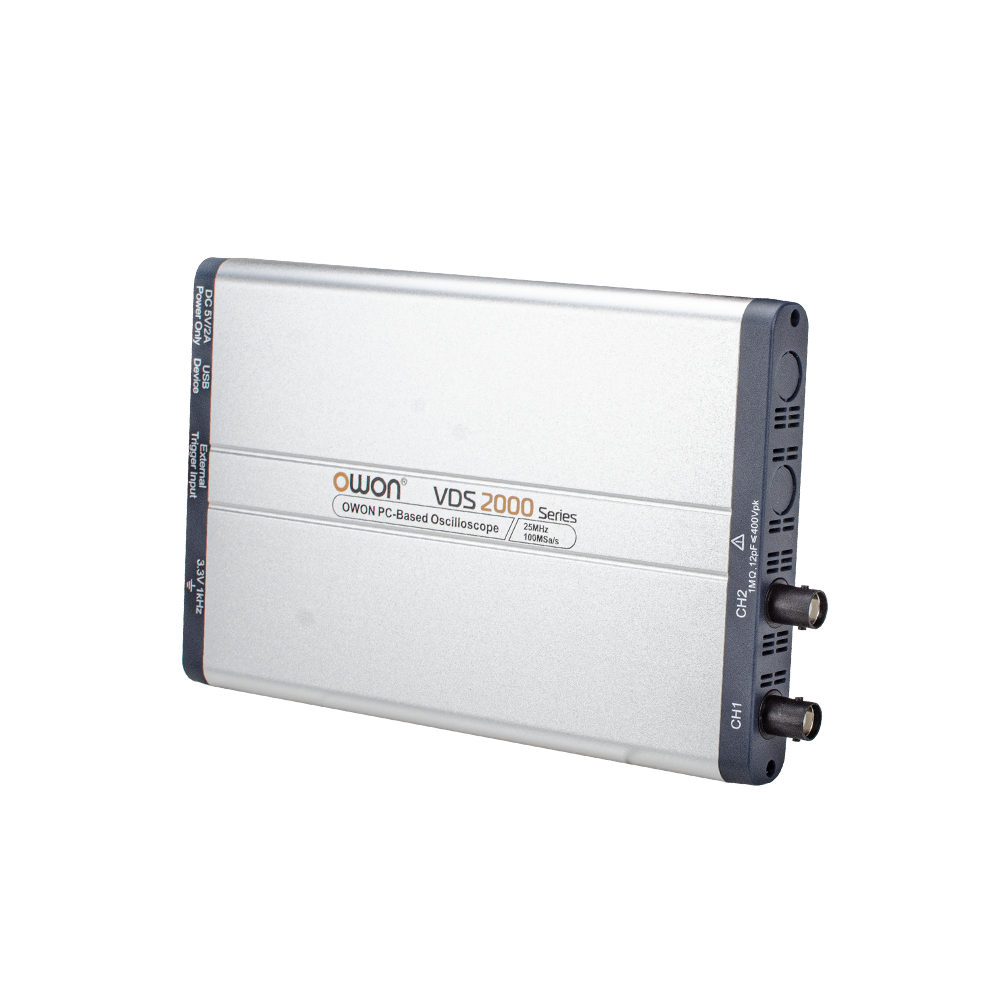

• 通道：VDS2252 2通道；VDS2254 4通道；VDS2252I 2通道；VDS2254I 4通道
• 实时采样率：100 MSa/s
• 上升时间：≤14 ns
• 时基范围：5ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 最大存储深度：1M
• 输入阻抗：1 MΩ±2%，与12 pF±5 pF并联
• 最大输入电压：VDS2252/VDS2254 40V 峰值（DC + AC 峰值）；VDS2252I/VDS2254I/ 400V 峰值（DC + AC 峰值）
• 通道间的隔离度：50Hz: 100 : 1，10MHz: 40 : 1
• 直流增益精确度：±3%
资源下载
• VDS2000 详细指标见 VDS2000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
VDS2000 多平台二次开发虚拟示波器 详细指标
25MHz带宽 2/4通道 · 100MSa/s采样率
产品特点
• 采用铝合金外壳，具备优异的耐腐蚀性能，延长仪器使用寿命，减少因外壳氧化或损坏导致的停机与维护成本
• 支持安卓、MacOS、Windows、Linux等多平台二次开发，为客户提供更高的定制化能力，满足多样化应用需求
• 整机厚度仅18mm，占用空间小，方便携带，易于安装在紧凑的测试平台或嵌入系统中
• USB接口隔离，保护电脑及被测模拟信号免受电源及地回路干扰。（VDS-I机型）
• 整机功耗低至5W，发热量极小，长时间运行不影响系统内其他设备温度与性能
• 每个通道均配备1M点存储深度。可捕捉和保存更多波形数据细节，帮助工程师进行更精准的分析与故障定位
• 多触发模式：支持边沿触发、视频触发、斜率触发、脉宽触发
• 内置20种自动测量值
详细指标
• 带宽：25MHz
• 垂直分辨率(A/D)：8bits
• 通道：VDS2252 2通道；VDS2254 4通道；VDS2252I 2通道；VDS2254I 4通道
• 实时采样率：100 MSa/s
• 上升时间：≤14 ns
• 时基范围：5ns/div - 1000s/div, 按 1 – 2 – 5进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 最大存储深度：1M
• 输入阻抗：1 MΩ±2%，与12 pF±5 pF并联
• 最大输入电压：VDS2252/VDS2254 40V 峰值（DC + AC 峰值）；VDS2252I/VDS2254I/ 400V 峰值（DC + AC 峰值）
• 通道间的隔离度：50Hz: 100 : 1，10MHz: 40 : 1
• 直流增益精确度：±3%
• 垂直灵敏度：2 mV/div～10 V/div, 按 1 – 2 – 5进制方式步进
• 垂直位移范围：VDS2252/VDS2254 ± 2V (2 mV/div – 200 mV/div)； ± 40V (500 mV/div – 10 V /div)；VDS2252I/VDS2254I/ ± 2V (2 mV/div – 200 mV/div)； ± 100V (500 mV/div – 10 V /div)
• 触发类型：边沿触发、视频触发、斜率触发、脉宽触发
• 信号制式和行/场频率 （视频触发类型）：支持标准的 NTSC、PAL 和 SECAM 广播制式
• 自动测量：周期、频率、平均值、峰峰值、均方根值、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B
一般技术规格
• 隔离：无
通信接口隔离、电源接口隔离

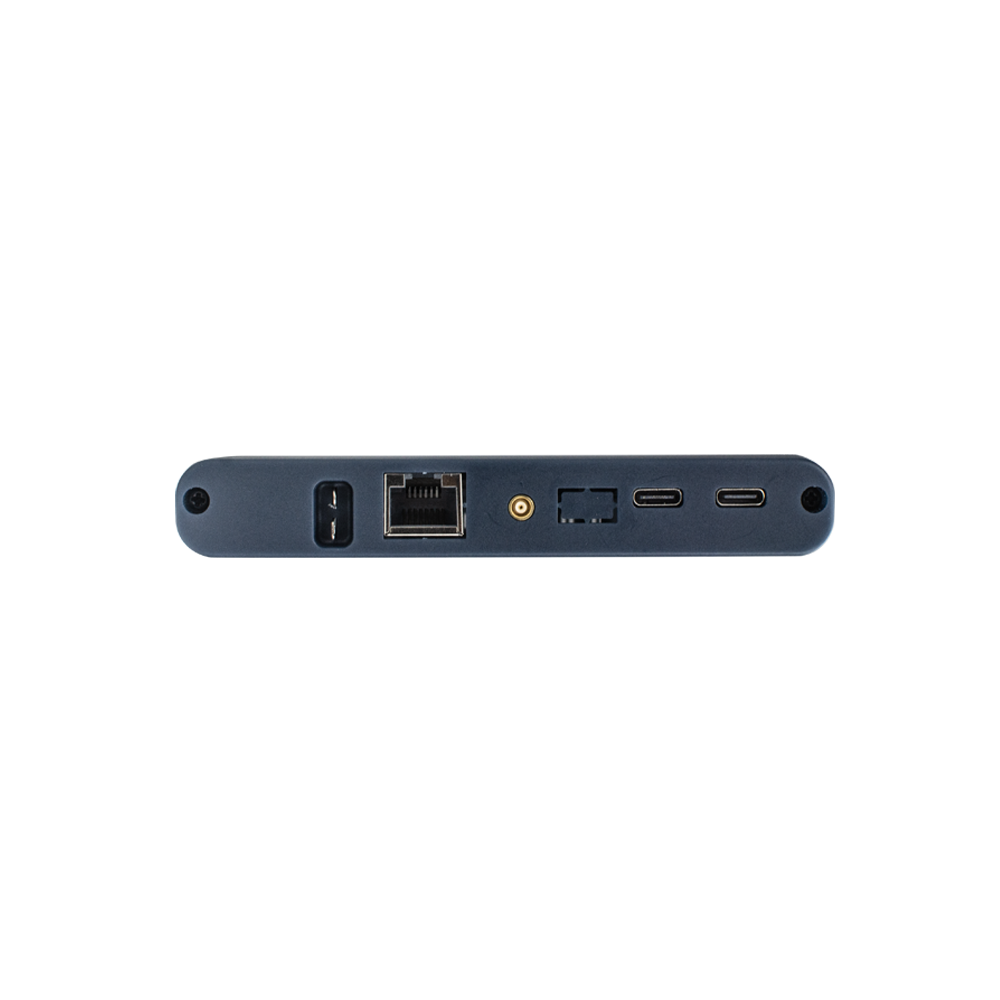

• 通信接口：VDS2252/VDS2254 USB Device (Type C)；VDS2252I/VDS2254I/ USB Device (Type C)、LAN接口
• 电源：DC 5V
• 功耗：VDS2252 ≤ 5 W；VDS2254 ≤ 6 W；VDS2252I ≤ 5 W；VDS2254I ≤ 8 W
• 尺寸：190 mm（宽）×18 mm（高）×120 mm（深）
• 重量：约 0.38 公斤（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
