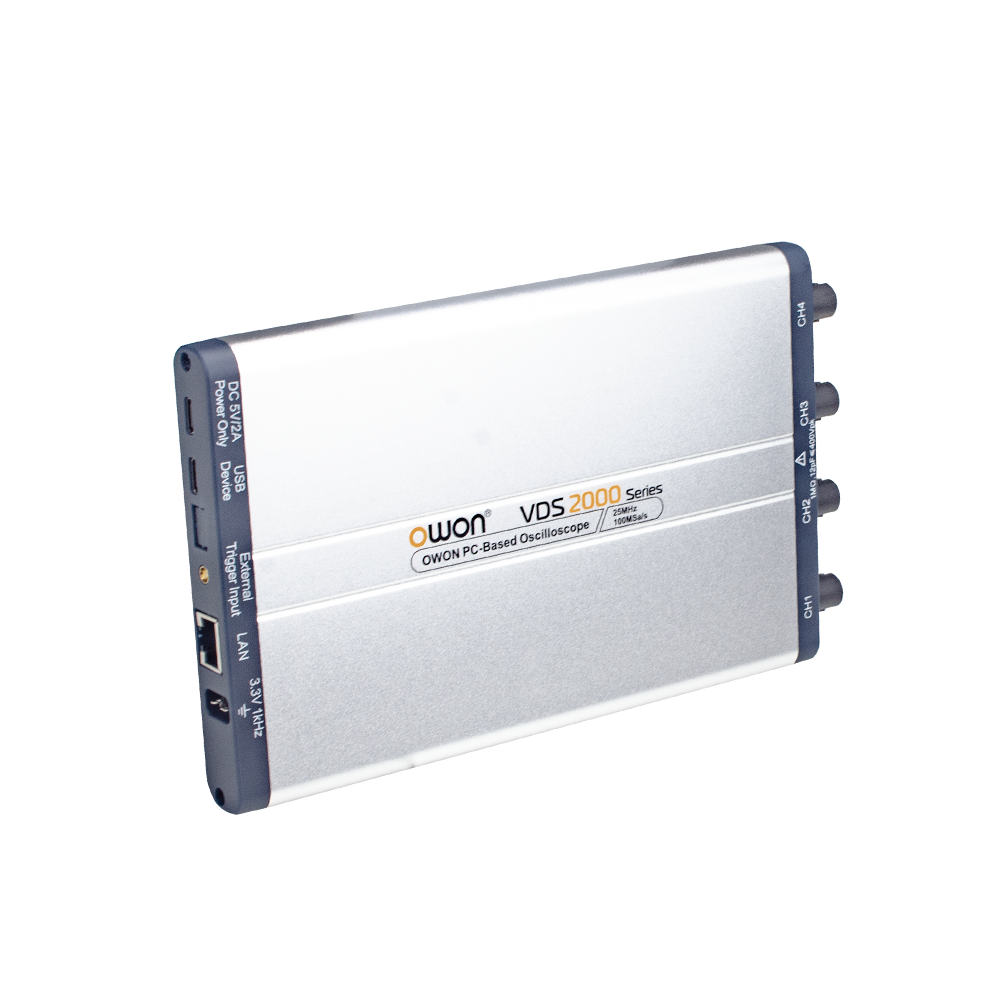

VDS2000 是利利普（OWON）的多平台二次开发虚拟示波器，25MHz带宽 2/4通道。

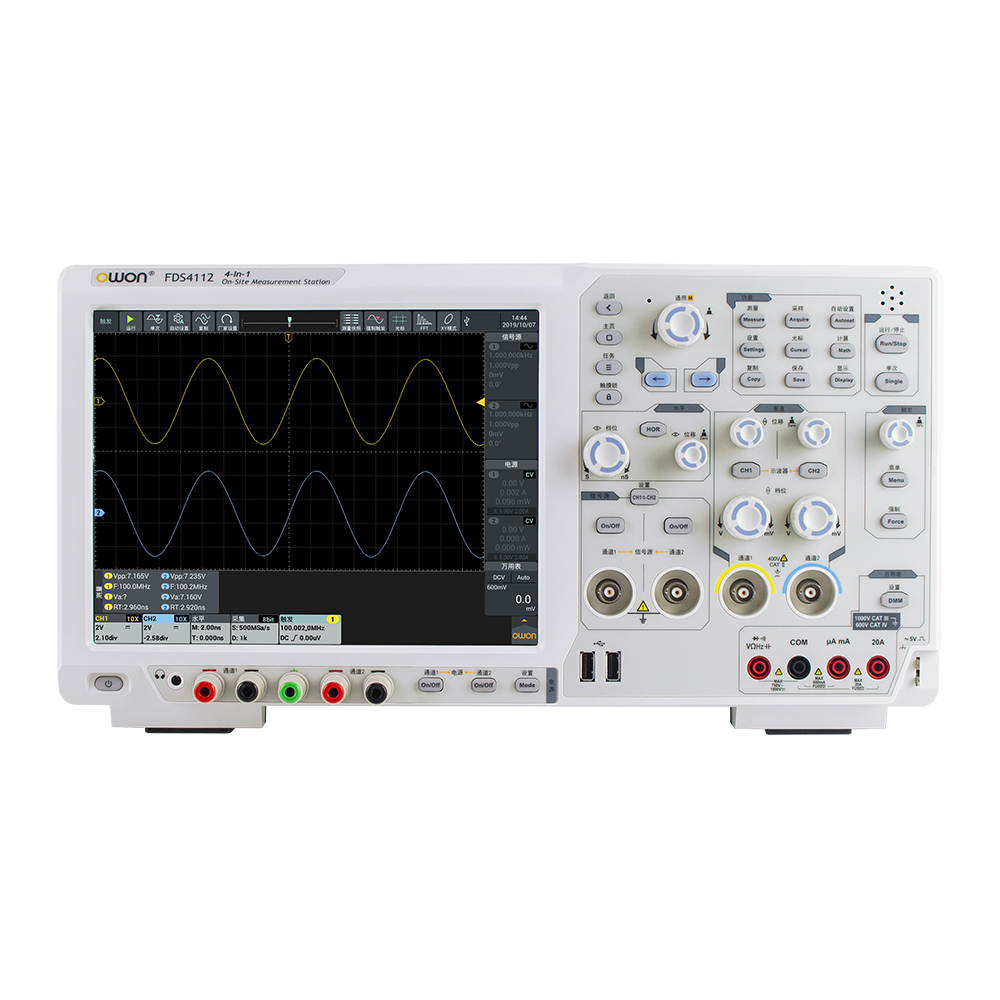

FDS 是利利普（OWON）的8/14位多功能综合测试示波器，100MHz至300MHz带宽 双通道。
VDS 最高100MHz带宽 2/4通道经济型PC示波器 1GSa/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

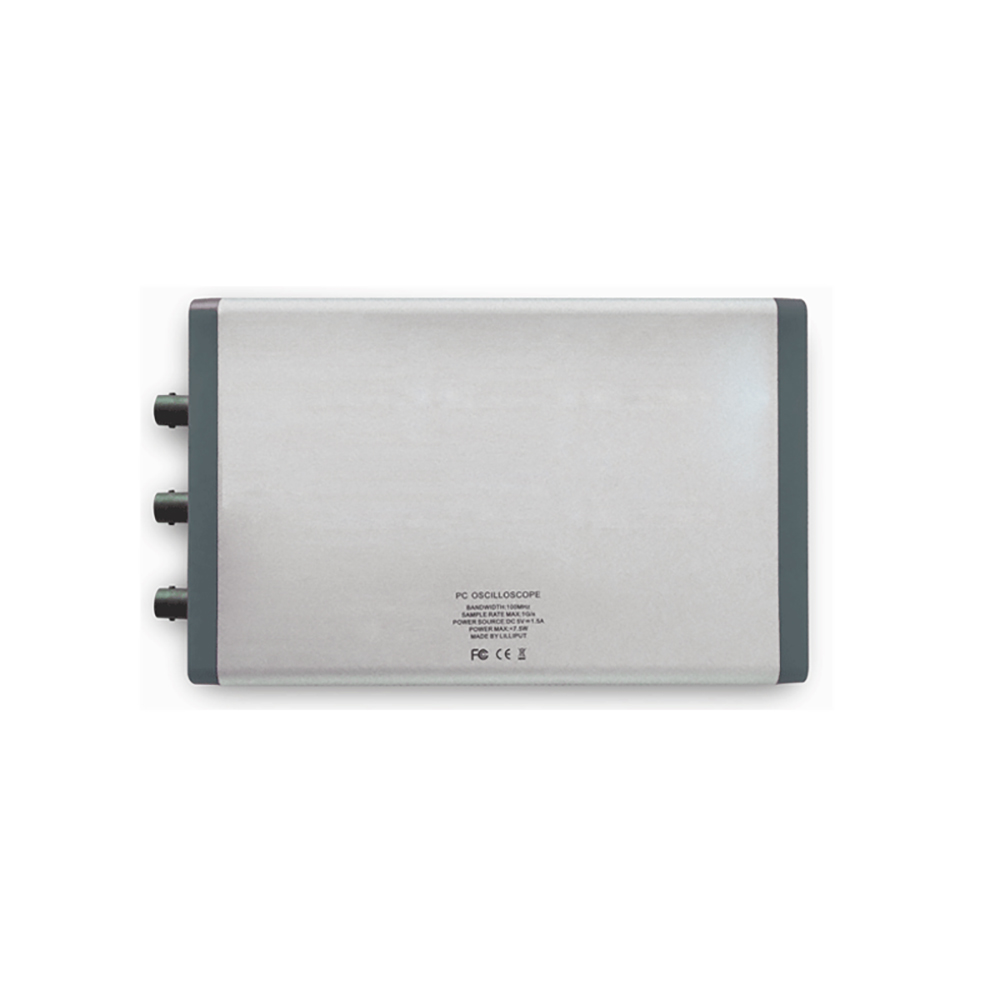

VDS 经济型PC示波器
最高100MHz带宽 2/4通道 · 1GSa/s采样率
产品简介
• 双通道/四通道超薄设计，厚度仅普通示波器一半，方便携带 + 最高100MHz带宽，高达1GSa/s实时采样率 + 最高存储深度10M + 友好的人机互动画面；FFT，X+Y，波形同屏显示 + 多种触发模式：边沿、视频、斜率、脉宽、交替

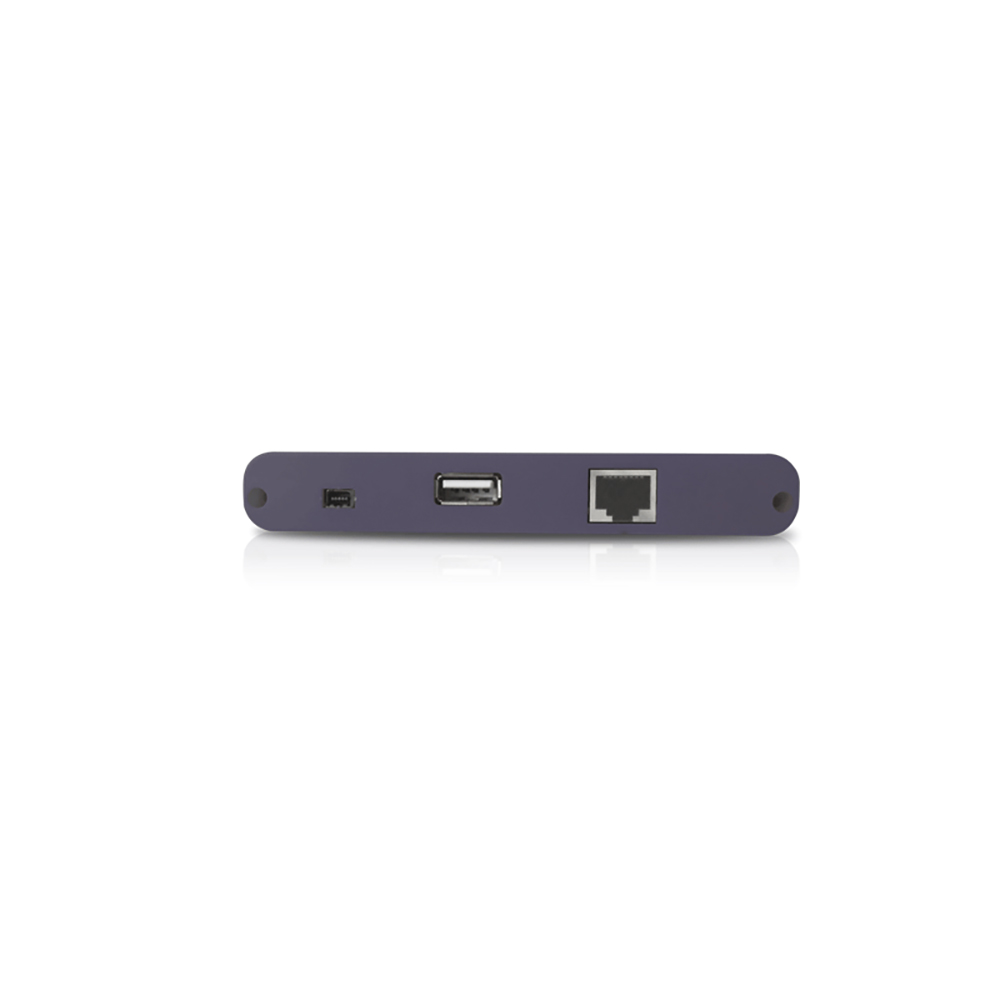

• 国内首创USB隔离功能，有效保护电脑，减小信号干扰， 满足CATII标准 + USB 供电，LAN 远程操控（可选）
产品描述图
核心参数
• 带宽：VDS1022I/VDS1022 25MHz；VDS2062/VDS2064 60MHz；VDS3102/VDS3104 100MHz
• 通道：VDS1022I 2通道（USB隔离）；VDS1022/VDS2062 2通道；VDS2064 4通道；VDS3102 2通道；VDS3104 4通道
• 实时采样率：VDS1022I/VDS1022 100MS/s；VDS2062/VDS2064/VDS3102/VDS3104 1GSa/s
• 上升时间 （BNC上典型的）：VDS1022I/VDS1022 ≤14ns；VDS2062/VDS2064 ≤5.8 ns；VDS3102/VDS3104 ≤3.5 ns
• 时基范围：VDS1022I/VDS1022 5ns/div～100s/div ，按 1～2～5 进制方式步进；VDS2062/VDS2064/VDS3102/VDS3104 2ns/div～100s/div，按 1～2～5 进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 存储深度：VDS1022I/VDS1022 5K；VDS2062 10M；VDS2064 5M；VDS3102 10M；VDS3104 5M
• 输入阻抗：1MΩ±2%，与10pF±5pF 并联
• 时基精度：±100ppm
• 时间间隔（△T）测量精确度：单次：±(1采样间隔时间+100ppm×读数+0.6ns)，>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
• 垂直灵敏度：VDS1022I/VDS1022 5mV/div～5V/div；VDS2062/VDS2064/VDS3102/VDS3104 2mV/div~5V/div
• 垂直分辨率：8比特分辨率，两个通道同时采样
资源下载
• VDS 详细指标见 VDS 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
VDS 经济型PC示波器 详细指标
最高100MHz带宽 2/4通道 · 1GSa/s采样率
产品特点
• 双通道/四通道超薄设计，厚度仅普通示波器一半，方便携带 + 最高100MHz带宽，高达1GSa/s实时采样率 + 最高存储深度10M + 友好的人机互动画面；FFT，X+Y，波形同屏显示 + 多种触发模式：边沿、视频、斜率、脉宽、交替
• 国内首创USB隔离功能，有效保护电脑，减小信号干扰， 满足CATII标准 + USB 供电，LAN 远程操控（可选）
详细指标
• 带宽：VDS1022I/VDS1022 25MHz；VDS2062/VDS2064 60MHz；VDS3102/VDS3104 100MHz
• 通道：VDS1022I 2通道（USB隔离）；VDS1022/VDS2062 2通道；VDS2064 4通道；VDS3102 2通道；VDS3104 4通道
• 实时采样率：VDS1022I/VDS1022 100MS/s；VDS2062/VDS2064/VDS3102/VDS3104 1GSa/s
• 上升时间 （BNC上典型的）：VDS1022I/VDS1022 ≤14ns；VDS2062/VDS2064 ≤5.8 ns；VDS3102/VDS3104 ≤3.5 ns
• 时基范围：VDS1022I/VDS1022 5ns/div～100s/div ，按 1～2～5 进制方式步进；VDS2062/VDS2064/VDS3102/VDS3104 2ns/div～100s/div，按 1～2～5 进制方式步进
• 采样方式：普通采样、峰值检测、平均值
• 存储深度：VDS1022I/VDS1022 5K；VDS2062 10M；VDS2064 5M；VDS3102 10M；VDS3104 5M
• 输入阻抗：1MΩ±2%，与10pF±5pF 并联
• 时基精度：±100ppm
• 时间间隔（△T）测量精确度：单次：±(1采样间隔时间+100ppm×读数+0.6ns)，>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
• 垂直灵敏度：VDS1022I/VDS1022 5mV/div～5V/div；VDS2062/VDS2064/VDS3102/VDS3104 2mV/div~5V/div
• 垂直分辨率：8比特分辨率，两个通道同时采样
• 最大输入电压：VDS1022I 400V峰值（DC + AC 峰值 )；VDS1022/VDS2062/VDS2064/VDS3102/VDS3104 40V 峰值（DC + AC 峰值）

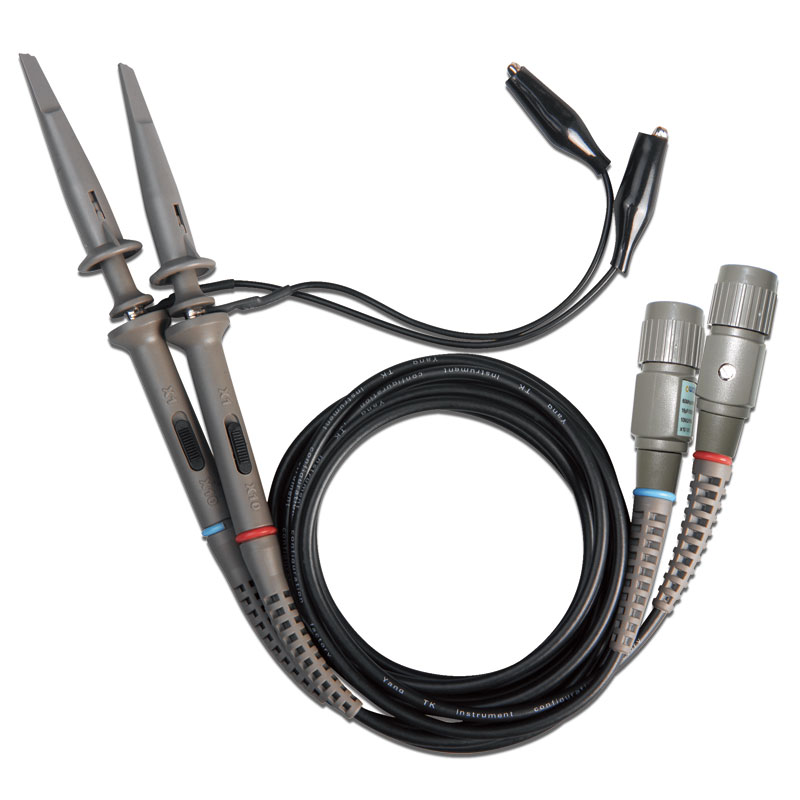

• 探头衰减系数：1X，10X，100X，1000X
• 通道间的隔离度：50Hz: 100 : 1，10MHz: 40 : 1
• 位移范围：VDS1022I/VDS1022 ±10 格；VDS2062/VDS2064 ±1V (5mV~100mV), ± 50V (200mV ~ 5V)；VDS3102 ±1V (2mV~100mV), ±50V (200mV~5V)；VDS3104 ±2V (2mV~200mV), ±50V (500mV~5V)
• 低频响应（交流耦合-3Db）：≥10Hz（在BNC 上）
• 直流增益精确度：±3%
• 触发类型：边沿触发，脉宽触发，视频触发，斜率触发，交替触发
• 触发电平范围 内部：距屏幕中心±5 格
• 触发电平精确度 （典型的） 适用于上升和下降≥20ns的信号 内部：±0.3格
• 释抑范围：100ns ～ 10s
• 信号制式和行/场频率 （视频触发类型）：支持标准的 NTSC、PAL 和 SECAM 广播制式
• 光标测量：光标间电压差(△V)、光标间时间差(△T)
• 自动测量：峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、 上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓
• 数学操作：加、减、乘、除、FFT、反向
• 相位差：±3 degrees

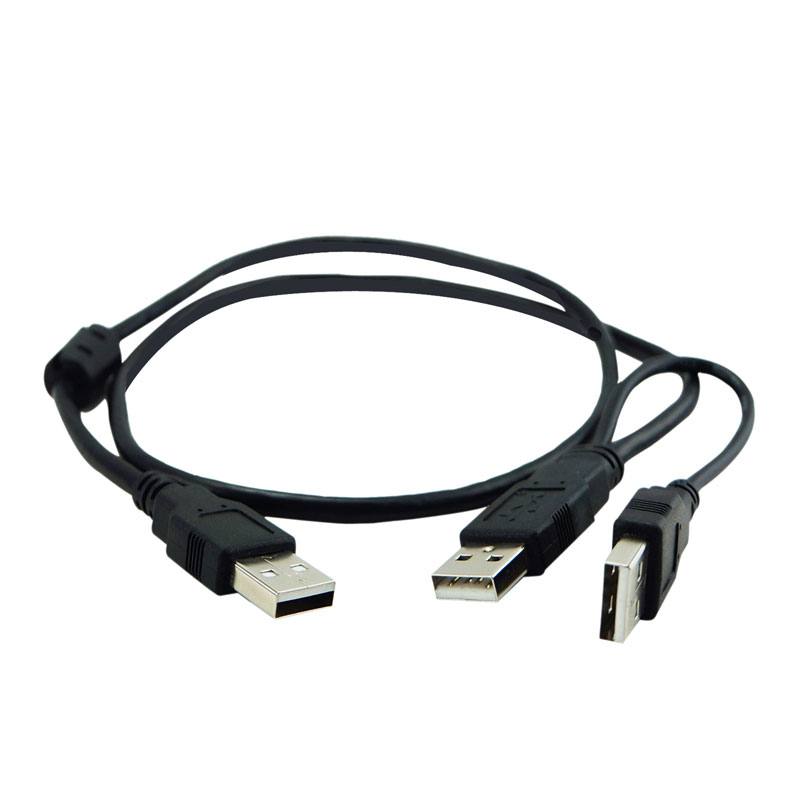

• 标准接口：VDS1022I USB2.0(隔离)；VDS1022 USB2.0；VDS2062/VDS2064/VDS3102/VDS3104 USB2.0；LAN接口（可选）
• 多功能接口 信号类型：同步输入、同步输出、通过/失败输出、外部触发输入

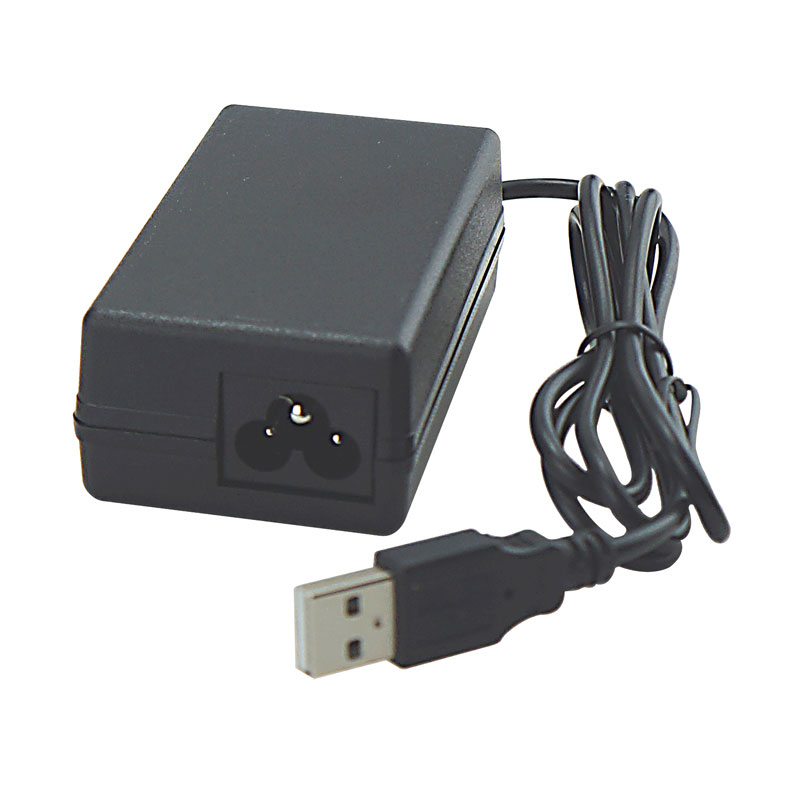

• 电源：VDS1022I/VDS1022 ≤2.5W；VDS2062/VDS2064/VDS3102/VDS3104 ≤6.5W
• 尺寸：VDS1022I/VDS1022 170mm(长)×120mm（宽）×18mm（高）；VDS2062/VDS2064/VDS3102/VDS3104 190mm(长)×120mm（宽）×18mm（高）
• 重量：VDS1022I/VDS1022/VDS2062/VDS2064/VDS3102 约0.26公斤（主机）；VDS3104 约0.30公斤（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
