普源精电 · RIGOL

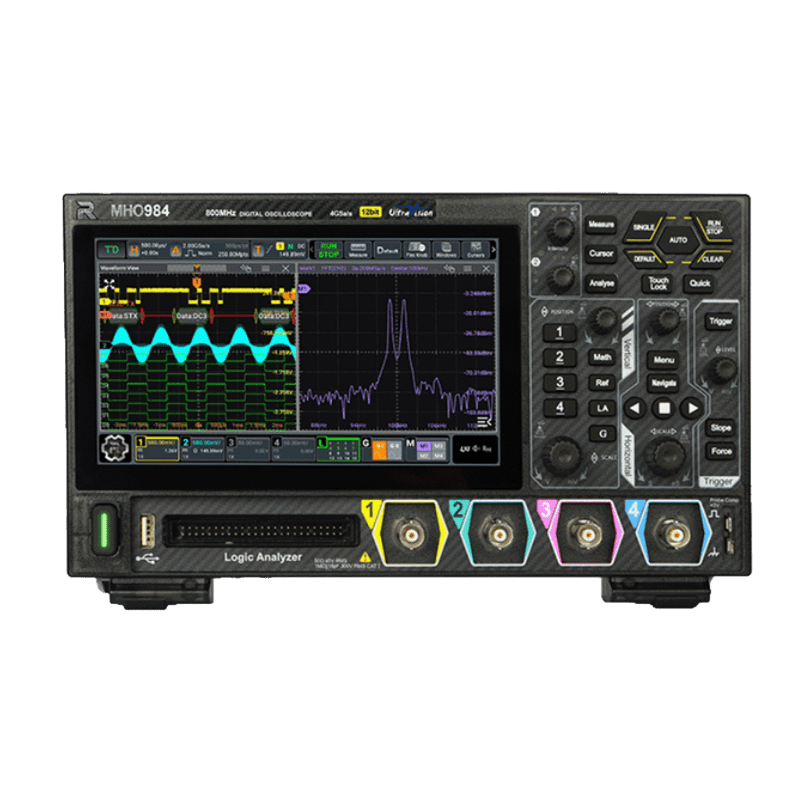

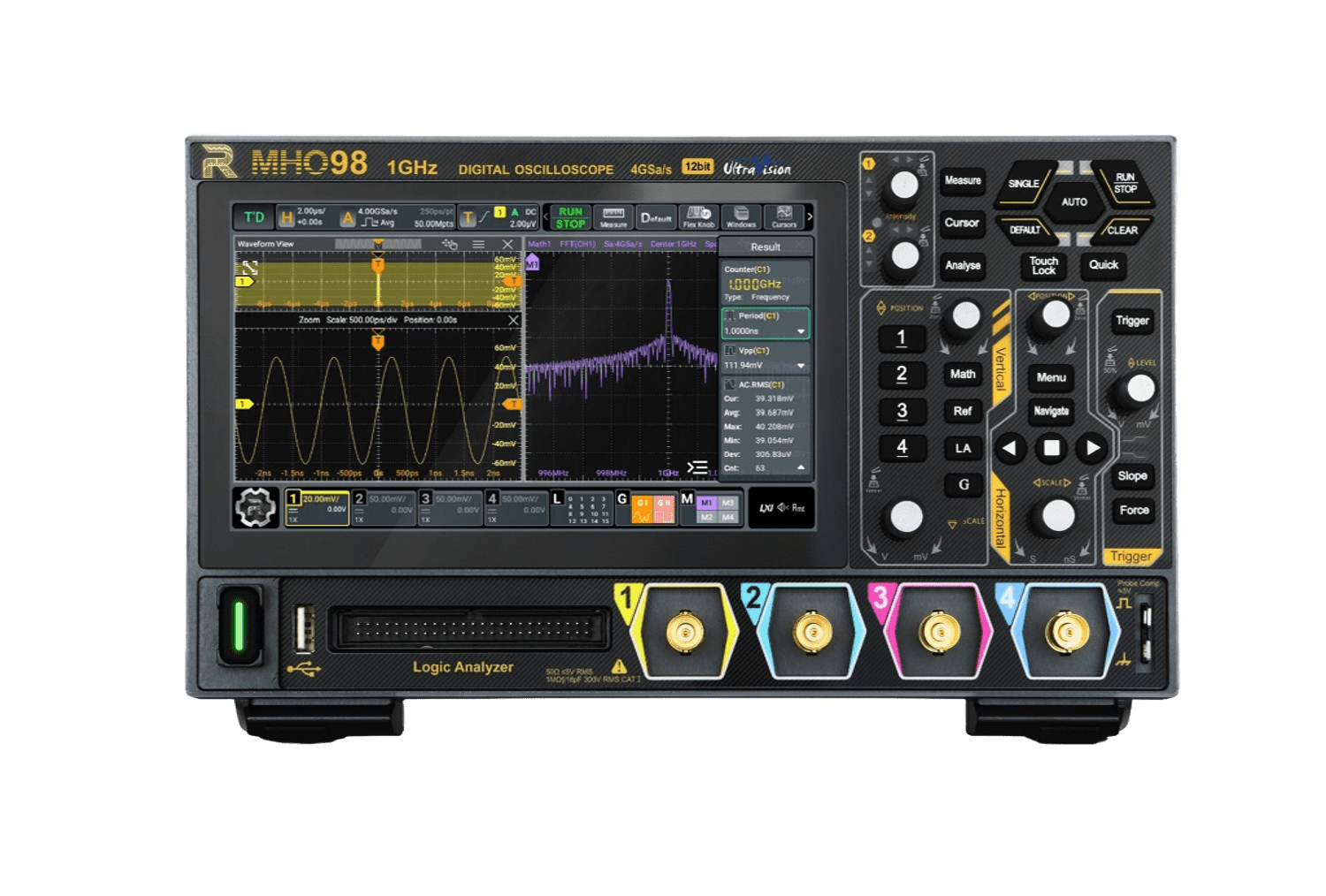

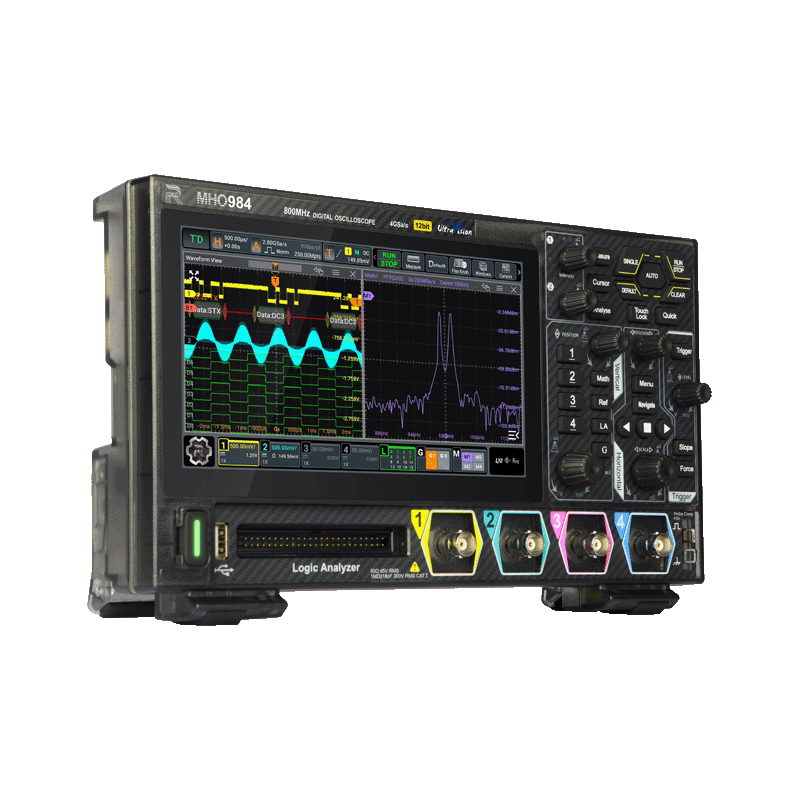

MHO900 系列高分辨率数字示波器
800 MHz / 500 MHz / 350 MHz 模拟带宽 · 4 个模拟通道 · 12-bit 硬件高分辨率（高分辨率模式 16-bit）· 4 GSa/s 最高实时采样率 · 100 Mpts 标配 / 500 Mpts 选配存储深度 · 1,000,000 wfms/s 波形捕获率 · 16 个数字通道 · 7 英寸 1024 × 600 触控屏
产品简介
MHO900 系列是普源精电推出的经济型高分辨率数字示波器，机身尺寸 265.35 mm × 161.75 mm × 77.38 mm、不含包装约 1.6 kg，在紧凑便携的形态里给出 12-bit 硬件高分辨率、最高 800 MHz 模拟带宽与 4 GSa/s 实时采样率。12-bit 量化带来 4096 级量化等级，波形细节是传统 8-bit 仪器的 16 倍；配合最高 500 Mpts 存储深度（选配），长窗口采集时不丢细节。
系列标配 4 个模拟通道，并支持 16 个数字通道（D0~D15，需配 PLA2216 逻辑分析探头），一台设备即可同步观测模拟与数字信号。选配的双通道函数/任意波形发生器（50 MHz 或 100 MHz）与伯德图功能联动后，可直接做电源环路稳定性这类频响分析。
采集侧的关键指标是波形捕获率：快速录制模式下最高 1,000,000 wfms/s，向量模式 30,000 wfms/s；峰值检测可捕获最窄 500 ps 的毛刺，硬件实时波形录制与回放最高 500,000 帧。人机交互沿用这一代的 7 英寸多点触控电容屏与 Flex knob 灵动旋钮，接口为 USB 2.0 Host & Device、百兆 LAN 与 HDMI，另标配蓝牙与 Wi-Fi 适配器，可做远程网络访问与控制。
核心参数
• 模拟带宽：800 MHz（MHO984）、500 MHz（MHO954）、350 MHz（MHO934），均为 50 Ω 单通道 / 半通道条件下的最大带宽
• 模拟通道数：4 个模拟通道；另有 16 个数字通道（D0~D15，需插入逻辑分析探头后可选）
• 最高实时采样率：4 GSa/s（单通道）、2 GSa/s（半通道）、1 GSa/s（全通道）
• 垂直分辨率：12-bit（4096 量化等级），高分辨率模式下可达 16-bit；高分辨率采集提供 14-bit / 16-bit 两档
• 最大存储深度：标配 100 Mpts（单通道）/ 50 Mpts（半通道）/ 25 Mpts（全通道）；安装 500 Mpts 选件后为 500 Mpts / 250 Mpts / 125 Mpts
• 波形捕获率：1,000,000 wfms/s（快速录制模式，单通道 20 ns/div、1 kpts 存储深度条件下）；向量模式 30,000 wfms/s
• 垂直灵敏度：50 Ω 为 200 μV/div ~ 1 V/div；1 MΩ 为 1 mV/div ~ 10 V/div
• 时基范围：500 ps/div ~ 500 s/div，时基分辨率 100 ps，时基精度 ±1.5 ppm ±1 ppm/year
• 函数/任意波形发生器（选配）：2 通道，最高频率 50 MHz（AFG50）或 100 MHz（AFG100），采样率 1 GSa/s，16-bit 垂直分辨率，支持 AM / FM / PM 调制
• 伯德图（选配 AFG 后支持）：扫频范围 10 Hz ~ 30 MHz，点数/十倍频 10 ~ 100，输出幅值 20 mV ~ 10 V
• 显示：7 英寸多点触控电容屏，1024 × 600（16:9），10 水平分格 × 8 垂直分格，256 级灰度数字荧辉

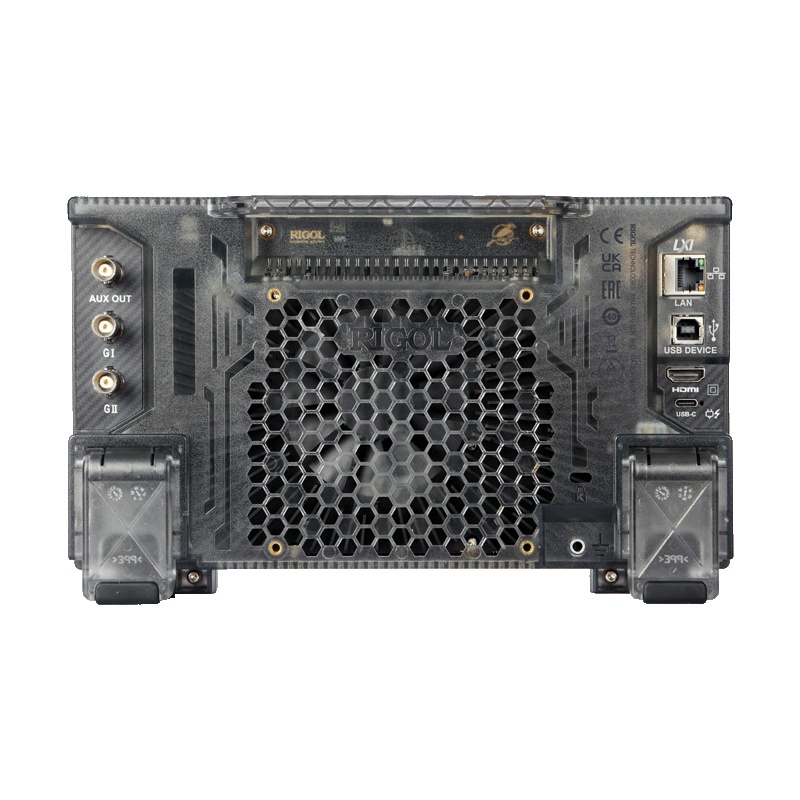

• 接口：USB 2.0 Host（前）、USB 2.0 Device（后）、LAN 10/100 Base-T（支持 LXI-C）、HDMI 1.4、AFG OUT × 2、AUX OUT；标配蓝牙与 Wi-Fi 适配器

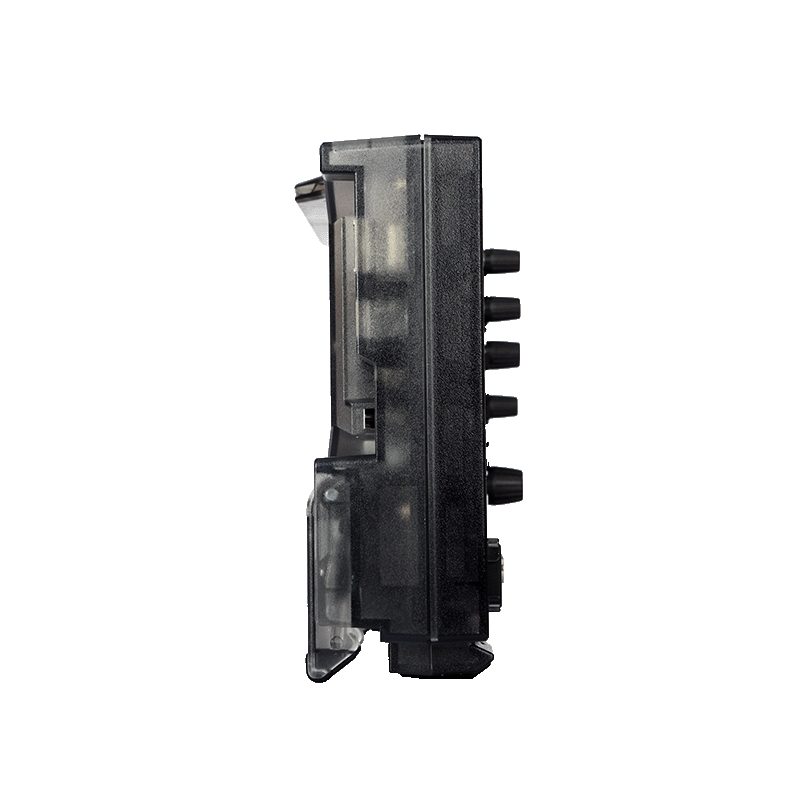

• 物理规格：265.35 mm（宽）× 161.75 mm（高）× 77.38 mm（深），不含包装约 1.6 kg，含包装约 2.6 kg；供电为 DC 20 V / 5 A，功率 70 W
产品特性
前端与分辨率
• 12-bit 硬件高分辨率，4096 级量化等级，波形细节为传统 8-bit 示波器的 16 倍

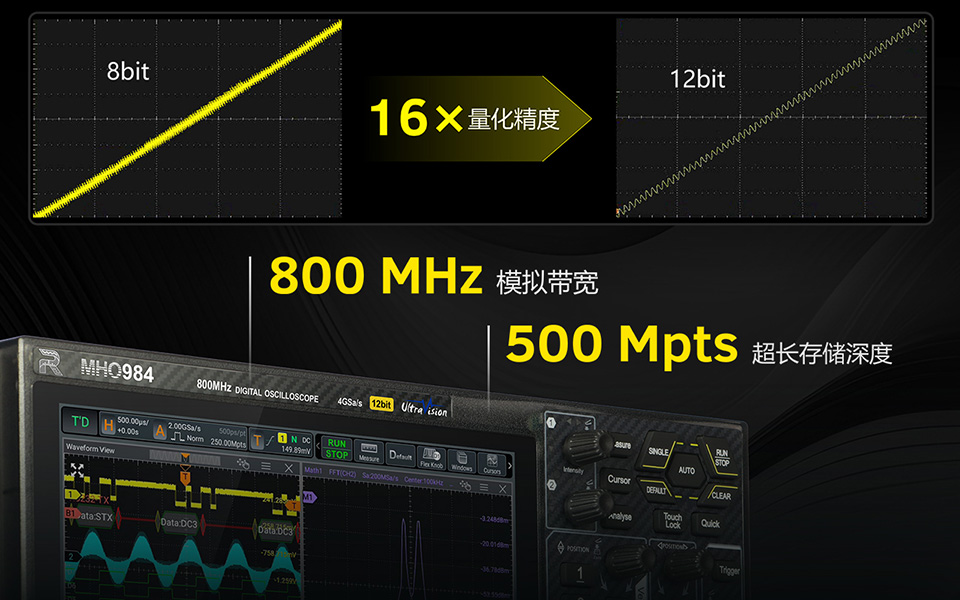

强悍性能，重塑入门级标准
• 有效位数（ENOB，10 MHz 信号、100 mV/div）：MHO984 典型值 8，MHO954 典型值 8.1，MHO934 典型值 8.5
• 输入阻抗 50 Ω ±1% 或 1 MΩ ±1%，输入电容 18 pF ±3 pF；探头衰减系数支持 0.001X ~ 50000X 共 28 档及自定义
• 最大输入电压：1 MΩ 通道 CAT I 300 Vrms / 400 Vpk（DC + Vpeak）；50 Ω 通道 5 Vrms
• 带宽限制可选 20 MHz / 250 MHz / FULL；直流增益精确度 ±1%（≥ 5 mV/div）、±2%（＜ 5 mV/div）
• 通道间隔离度 ≥ 100:1（直流至满带宽），ESD 容限 ±8 kV，动态范围 ±4 div
采集、存储与录制
• 获取方式覆盖普通、峰值检测（捕获窄至 500 ps 的毛刺）、平均模式（2、4、8、16 … 65536 可选）与高分辨率（14-bit、16-bit）
• 快速录制模式下波形捕获率最高 1,000,000 wfms/s，硬件实时波形录制与回放最高 500,000 帧
• 波形录制按触发事件分段存储，最多 500,000 个分段，源覆盖所有已打开的模拟通道与数字通道；支持逐帧或连续播放，播放中可做运算、测量与解码
• 时基范围 500 ps/div ~ 500 s/div，支持时基微调；通道间偏移校正范围 ±100 ns、精度 ±1 ps，模拟通道间延迟典型值 ≤ 200 ps
• 水平模式覆盖 YT（默认）、XY（通道 1/2/3/4）、SCAN（时基 ≥ 200 ms/div）与 ROLL（时基 ≥ 50 ms/div，调节水平时基旋钮可自动进出）
触发、搜索与解码
• 触发源覆盖模拟通道（1~4）与数字通道（D0~D15）；触发模式为自动、普通、单次；释抑范围 8 ns ~ 10 s
• 触发耦合提供直流、交流、高频抑制（截止频率约 200 kHz）、低频抑制（截止频率约 180 kHz）与噪声抑制（增加触发电路迟滞）
• 标配触发类型：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅脉冲、延迟、建立保持、第 N 边沿，以及 RS232/UART、I2C、SPI、CAN、LIN
• 选配触发类型：FlexRay、I2S（选件）、MIL-STD-1553B（选件）
• 视频触发支持 NTSC、PAL/SECAM、480p、576p、720p、1080p、1080i 系列标准
• 搜索导航支持边沿与脉宽搜索，源为模拟通道，搜索条件可与触发设置互相拷贝；事件可保存到内部或外部存储器，时间导航按时间顺序查看波形，事件导航借助导航键自动滚动查看搜索结果
• 串行解码最多同时开启 4 个协议通道；标配并行（最高 4 位）、RS232/UART（最高 20 Mb/s）、I2C、SPI（4~32 位）、CAN（最高 5 Mb/s）、LIN（最高 20 Mb/s），选配 CAN-FD（最高 10 Mb/s）、FlexRay（最高 10 Mb/s）、I2S、MIL-STD-1553B
测量与波形分析
• 41 种波形参数自动测量，最多同时显示 14 个；测量源覆盖 CH1~CH4、D0~D15 与 Math1~Math4，测量区域可选主时基、扩展时基与光标区域
• 全部测量一次性显示垂直、水平共 33 种测量项；垂直项含最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、交流有效值、过冲、预冲、面积、单周期面积，水平项含周期、频率、上升/下降时间、正/负脉宽、正/负占空比、正/负脉冲数、上升/下降沿数、最大值/最小值时刻、正/负斜率，其它项含延迟与相位的 A/B 组合共 8 种
• 测量统计提供当前值、平均值、最大值、最小值、标准差与计数值，统计次数可设置
• 波形运算可同时显示 4 个数学函数，覆盖加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B 与低通 / 高通 / 带通 / 带阻滤波
• FFT 记录长度最大 1 Mpts，支持矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角六种窗函数，峰值搜索最多标记 15 个峰值，支持色温显示
• 直方图分水平、垂直与测量三种类型，提供采样总数、峰值次数、最大值、最小值、峰峰值、平均值、中数值、众数值、Bin Width、标准差以及 μ±σ / μ±2σ / μ±3σ 统计
• 通过测试功能将被测信号与自定义模板比较，输出通过 / 失败数量与测试总数，失败事件可触发立即停止、蜂鸣器或屏幕截图
内置仪器与交互
• 选配的双通道函数/任意波形发生器：采样率 1 GSa/s、16-bit 垂直分辨率，最高频率 50 MHz（AFG50）或 100 MHz（AFG100），输出波形含正弦波、方波、锯齿波、直流、噪声、任意波与指数上升 / 指数下降 / 心电图 1 / 高斯 / 洛伦兹 / 半正矢 / Sinc 等内建波

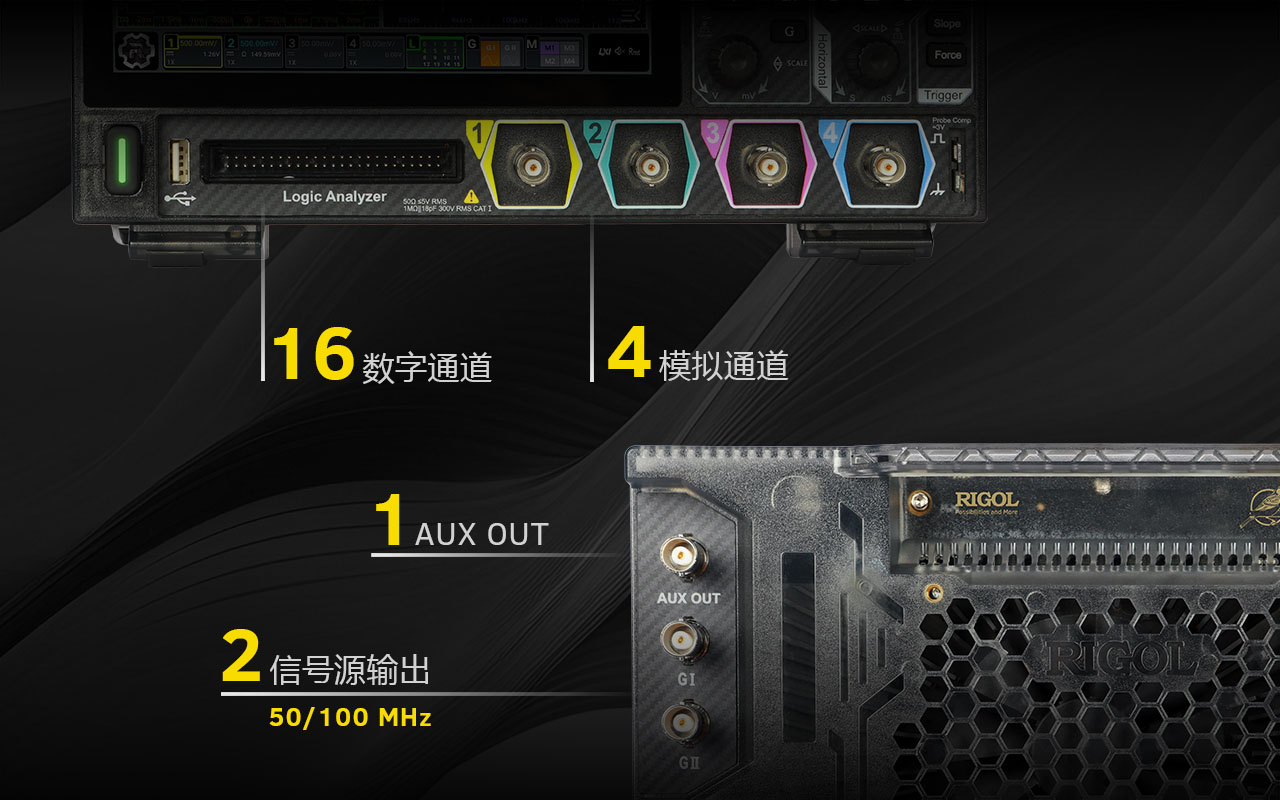

一机多能，集成化的效率利器
• AFG 正弦波谐波失真典型值：10 Hz ~ 10 MHz ＜ -55 dBc，10 MHz ~ 50 MHz ＜ -50 dBc，50 MHz 以上 ＜ -40 dBc；相位噪声典型值（20 MHz、偏移 10 kHz）＜ -110 dBc/Hz
• 内置数字电压表：源为任意模拟通道，支持 DC、AC+DCrms、ACrms 三种功能，ACV/DCV 分辨率 3 位，支持上下限设置与超限提示
• 内置高精度频率计：源覆盖任意模拟通道与数字通道，测量频率、周期与累加，分辨率 3~6 位可设，兼作 48 位累加计数器（对上升沿计数）
• 处理器为 Cortex-A72 1.8 GHz 六核，4 GB RAM，Android 系统，内部非易失性存储 32 GB（用户空间 32 GB）
• 7 英寸多点触控电容屏支持手势操作，配 Flex knob 灵动旋钮；支持 Web Control 远程控制，在浏览器输入仪器 IP 即可显示操作界面；支持标准 SCPI 命令集

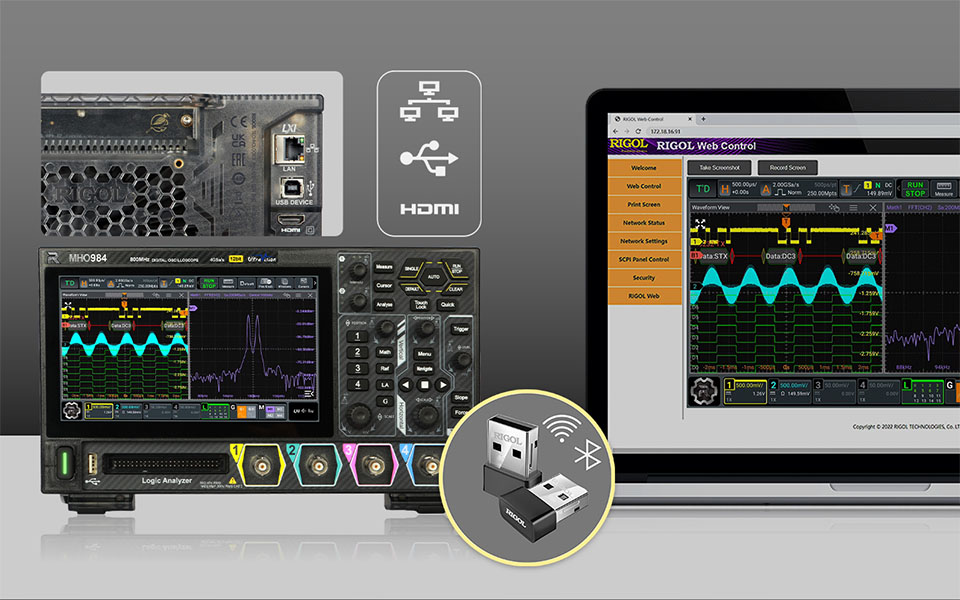

无线连接，一触即达的便捷
典型应用
• 嵌入式设计与调试：模拟信号与 16 路数字信号同步采集，覆盖 MCU、FPGA 与总线时序调试
• 电源环路稳定性与频响分析：选配 AFG 后配合伯德图功能完成环路增益与相位裕度测试
• 汽车与工业串行总线调试：CAN、LIN、CAN-FD、FlexRay 的触发与解码
• 研发、教育与科研的日常测试：12-bit 分辨率与 500 Mpts 深存储兼顾微弱信号观测与长窗口捕获
型号与配置
• MHO984：800 MHz，4 GSa/s，100 Mpts，4 通道高分辨率数字示波器
• MHO954：500 MHz，4 GSa/s，100 Mpts，4 通道高分辨率数字示波器
• MHO934：350 MHz，4 GSa/s，100 Mpts，4 通道高分辨率数字示波器
• 标配附件：符合所在国标准的电源适配器、接地线、USB 数据线；MHO934 标配四套 PVP2350（350 MHz）无源探头，MHO984 与 MHO954 标配四套 RP3500A（500 MHz）无源探头
• 性能升级选件：MHO900-RLU-05（500 Mpts 存储深度）、MHO900-BWU03T05（350 MHz 升级至 500 MHz）、MHO900-BWU03T08（350 MHz 升级至 800 MHz）、MHO900-BWU05T08（500 MHz 升级至 800 MHz）
• 功能升级选件：MHO900-AFG50（50 MHz 函数/任意波形发生器，含伯德图）、MHO900-AFG100（100 MHz 函数/任意波形发生器，含伯德图）、MHO900-AUDIOA（I2S 触发和解码）、MHO900-AUTOA（CAN-FD 解码）、MHO900-FlexA（FlexRay 触发和解码）、MHO900-AEROA（MIL-STD-1553 触发和解码）
• 功能捆绑选件：MHO900-BND，含 AFG100、AUDIOA、AUTOA、FlexA 与 AEROA
• 推荐附件：PLA2216 16 通道逻辑分析仪探头、BAG-800 仪器包
• 保修期：主机保修 3 年，不包括探头和附件；建议校准间隔期 18 个月
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MHO900 系列高分辨率数字示波器 详细指标页。
onetest仪器资源库 · 普源精电 MHO900 系列高分辨率数字示波器
普源精电 · RIGOL
MHO900 系列高分辨率数字示波器 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 800 MHz / 500 MHz / 350 MHz · 4 模拟通道 + 16 数字通道 · 4 GSa/s · 12-bit（高分辨率 16-bit）· 500 Mpts（选配）
产品简介
MHO900 系列是普源精电面向经济型市场推出的高分辨率数字示波器，模拟带宽覆盖 350 MHz 至 800 MHz，标配 4 个模拟通道，12-bit 硬件高分辨率与最高 1,000,000 wfms/s 波形捕获率组合，配合最高 500 Mpts 选配存储深度，兼顾微弱信号观测与长时间异常捕获；支持 16 个数字通道，并可选配双通道函数/任意波形发生器与伯德图分析。
本页按官方数据手册分组收录全部关键技术指标（型号与主要参数、通用技术指标、垂直系统、本底噪声、水平系统、采集系统、触发系统、触发类型、搜索导航、波形测量、波形运算、波形分析、串行解码、伯德图、函数/任意波形发生器、自动、数字电压表、高精度频率计、命令集、显示、处理器系统、接口规格、电源、环境、保修与校准间隔、法规标准、机械规格、非易失性存储器、订货信息）；产品定位、特性与应用请见 MHO900 产品介绍页。除标有「典型值」的规格以外，所用规格都有保证。
技术指标
型号与主要参数
• MHO984：最大模拟带宽 800 MHz（50 Ω，单通道 / 半通道）、400 MHz（全通道）；最大模拟带宽 500 MHz（1 MΩ，单通道 / 半通道）、400 MHz（全通道）；50 Ω 上升时间（10%~90%，典型值）437 ps
• MHO954：最大模拟带宽 500 MHz（50 Ω，单通道 / 半通道）、400 MHz（全通道）；最大模拟带宽 500 MHz（1 MΩ，单通道 / 半通道）、400 MHz（全通道）；上升时间典型值 700 ps
• MHO934：最大模拟带宽 350 MHz（任意通道数）；上升时间典型值 1 ns
• 模拟通道数：4
• 函数/任意波形发生器（AFG）：2 通道，100 MHz，1 GSa/s（选配）；或 2 通道，50 MHz，1 GSa/s（选配）
• 伯德图：扫频范围 10 Hz ~ 30 MHz（选配 AFG 后支持）
通用技术指标
• 采样方式：实时采样
• 最高实时采样率：4 GSa/s（单通道）、2 GSa/s（半通道）、1 GSa/s（全通道）
• 最大存储深度：标配 100 Mpts（单通道）、50 Mpts（半通道）、25 Mpts（全通道）；安装 500 Mpts 存储深度选件后为 500 Mpts（单通道）、250 Mpts（半通道）、125 Mpts（全通道）
• 输入阻抗：50 Ω ±1%，1 MΩ ±1%
• 最高波形捕获率：30,000 wfms/s（向量模式）；1,000,000 wfms/s（快速录制模式，单通道且处于录制模式、20 ns/div、1 kpts 存储深度或 Auto 存储深度条件下）
• 垂直分辨率：12-bit（4096 量化等级）
• 硬件实时波形录制和回放：最高 500,000 帧
• 峰值检测：捕获最窄 500 ps 的毛刺
• 显示屏尺寸和类型：7 英寸触控屏，支持手势操作
• 显示分辨率：1024 × 600（16:9）
• 通信接口：HDMI、LAN（百兆）、USB 2.0 Host & Device
• 程控标准：支持标准的 SCPI 命令集
• 数字荧辉：256 级灰度
垂直系统 — 模拟通道
• 输入耦合：直流、交流或接地（DC、AC、GND）
• 输入阻抗：1 MΩ ±1%；50 Ω ±1%
• 输入电容：18 pF ±3 pF
• 探头衰减系数设定：0.001X、0.002X、0.005X、0.01X、0.02X、0.05X、0.1X、0.2X、0.5X、1X、2X、5X、10X、15X、20X、50X、100X、150X、200X、500X、1000X、1500X、2000X、5000X、10000X、15000X、20000X、50000X；自定义
• 最大输入电压：1 MΩ 为 CAT I 300 Vrms、400 Vpk（DC + Vpeak）；50 Ω 为 5 Vrms
• 垂直分辨率：12-bit；高分辨率模式下可达 16-bit
• 有效位数（ENOB，典型值）：MHO984 为 8，MHO954 为 8.1，MHO934 为 8.5（10 MHz 信号输入、100 mV/div）
• 垂直灵敏度范围：50 Ω 为 200 μV/div ~ 1 V/div；1 MΩ 为 1 mV/div ~ 10 V/div
• 偏移范围：1 MΩ 为 ±1 V（≥ 1 mV/div 且 ≤ 65 mV/div）、±10 V（＞ 65 mV/div 且 ≤ 274 mV/div）、±20 V（＞ 274 mV/div 且 ≤ 2.79 V/div）、±100 V（＞ 2.79 V/div 且 ≤ 10 V/div）；50 Ω 为 ±1 V（≥ 1 mV/div 且 ≤ 136 mV/div）、±4 V（＞ 136 mV/div）
• 动态范围：±4 div
• 带宽限制（典型值）：20 MHz、250 MHz、FULL
• 直流增益精确度：±1%（≥ 5 mV/div）、±2%（＜ 5 mV/div）
• 直流偏移精确度：≤ 200 mV/div 为 ±0.1 div ±2 mV ±1.5% 偏移量；＞ 200 mV/div 为 ±0.1 div ±2 mV ±1.0% 偏移量
• 通道间隔离度：≥ 100:1（直流至满带宽）
• ESD 容限：±8 kV
垂直系统 — 数字通道
• 通道数量：16 个输入通道（D0~D15），其中 D0~D7 为一组、D8~D15 为一组
• 阈值范围：±15.0 V，10 mV 步进
• 阈值精度：±（100 mV + 3% 的阈值设置）
• 阈值选择：用户定义（8 通道一组可调阈值）
• 最大可输入电压：±40 V 峰值 CAT I；瞬时过压 800 Vpk
• 最大输入动态范围：±10 V + 阈值
• 最小电压摆幅：500 mVpp
• 输入电阻：约 101 kΩ
• 探头负载：约 8 pF
• 垂直分辨率：1-bit
本底噪声
• 50 Ω 输入、800 MHz 带宽：200 μV/div（20 MHz 带宽限制）66 μVrms；500 μV/div（250 MHz 带宽限制）74.4 μVrms；1 mV/div 139.2 μVrms；2 mV/div 136.8 μVrms；5 mV/div 145.2 μVrms；10 mV/div 406.8 μVrms
• 50 Ω 输入、800 MHz 带宽（续）：20 mV/div 465.6 μVrms；50 mV/div 694.8 μVrms；100 mV/div 1152 μVrms；200 mV/div 4.92 mVrms；500 mV/div 7.2 mVrms；1 V/div 11.52 mVrms
• 1 MΩ 输入、500 MHz 带宽：1 mV/div 130.8 μVrms；2 mV/div 127.2 μVrms；5 mV/div 160 μVrms；10 mV/div 270 μVrms；20 mV/div 331.2 μVrms；50 mV/div 614.4 μVrms
• 1 MΩ 输入、500 MHz 带宽（续）：100 mV/div 3 mVrms；200 mV/div 3.6 mVrms；500 mV/div 12.84 mVrms；1 V/div 16.08 mVrms；2 V/div 24.36 mVrms；5 V/div 117.84 mVrms；10 V/div 156.36 mVrms
水平系统 — 模拟通道
• 时基范围：500 ps/div ~ 500 s/div，支持时基微调
• 时基分辨率：100 ps
• 时基精度：±1.5 ppm ±1 ppm/year
• 时基延迟范围：触发前 -5 div；触发后 1 s 或 100 div 中的最大值
• 时基增量测量精度：±（时基精度 × 读数）±（0.001 × 屏幕宽度）± 20 ps
• 通道间偏移校正：范围 ±100 ns，精度 ±1 ps
• 模拟通道间延迟（典型值）：≤ 200 ps（任意通道、相同输入阻抗、DC 耦合，100 mV/div 与 200 mV/div 下相同 Volts/div）
• 水平模式：YT（默认）；XY（通道 1/2/3/4）；SCAN（时基 ≥ 200 ms/div）；ROLL（时基 ≥ 50 ms/div，通过调节水平时基旋钮可自动进入或退出）
水平系统 — 数字通道
• 最小可检测脉宽：5 ns
• 最大输入频率：200 MHz（可准确复制为逻辑方波的最大频率正弦波，输入幅度为最小摆幅，逻辑探头上需使用最短的接地线）
• 通道间时滞（典型值）：±5 ns（数字通道采样率 1 GSa/s、周期 1 ns）
采集系统
• 最大模拟通道采样率：4 GSa/s（单通道）、2 GSa/s（半通道）、1 GSa/s（全通道）
• 最大模拟通道存储深度：标配 100 Mpts（单通道）、50 Mpts（半通道）、25 Mpts（全通道）；安装 500 Mpts 存储深度选件后为 500 Mpts、250 Mpts、125 Mpts
• 获取方式：普通（默认）；峰值检测（捕获窄至 500 ps 的毛刺）；平均模式（可选 2、4、8、16 … 65536）；高分辨率（14-bit、16-bit）
触发系统
• 触发源：模拟通道（1~4）、数字通道（D0~D15）
• 触发模式：自动、普通、单次
• 触发耦合：直流（直流耦合触发）；交流（交流耦合触发）；高频抑制（截止频率约 200 kHz ±20%，仅内部触发）；低频抑制（截止频率约 180 kHz ±20%，仅内部触发）；噪声抑制（为触发电路增加迟滞，仅内部触发，可打开或关闭）
• 释抑范围：8 ns ~ 10 s
• 触发带宽：内部触发为示波器模拟带宽
• 触发灵敏度：内部触发 0.5 div（≥ 50 mV/div）；打开噪声抑制后 0.7 div
• 触发电平范围：内部触发为距屏幕中心 ±4 div
触发类型
• 标配：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第 N 边沿触发，以及 RS232、I2C、SPI、CAN、LIN
• 选配：FlexRay、I2S、MIL-STD-1553B
• 边沿：在输入信号指定边沿的阈值上触发，边沿类型含上升沿、下降沿或任意沿；信源 CH1~CH4、D0~D15
• 脉宽：在指定宽度的正脉宽或负脉宽上触发，脉冲宽度高于或低于某个值，或处于某个时间范围内；信源 CH1~CH4、D0~D15
• 斜率：在指定时间的正斜率或负斜率上触发，斜率时间高于或低于某个值，或处于某个时间范围内；信源 CH1~CH4
• 视频：在符合视频标准的所有行、指定行、奇数场或偶数场触发，支持 NTSC、PAL/SECAM、480p/60Hz、576p/50Hz、720p/60Hz、720p/50Hz、720p/30Hz、720p/25Hz、720p/24Hz、1080p/60Hz、1080p/50Hz、1080p/25Hz、1080p/24Hz、1080i/60Hz、1080i/50Hz；信源 CH1~CH4
• 码型：通过查找指定码型识别触发条件，码型是多个选定信源的 AND 组合，每个信源的逻辑码型为 H、L、X、上升沿或下降沿；信源 CH1~CH4、D0~D15
• 持续时间：在指定码型满足指定持续时间条件时触发，持续时间高于或低于某个值，或处于某个时间范围内 / 范围外；信源 CH1~CH4、D0~D15
• 超时：当从某个事件开始一直保持的时间超过指定时间时触发，事件可指定为上升沿、下降沿或任意沿；信源 CH1~CH4、D0~D15
• 欠幅脉冲：在脉冲幅度跨过了一个阈值但没有跨过另一个阈值的脉冲信号上触发；信源 CH1~CH4
• 超幅脉冲：在信号上升沿跨过高阈值或下降沿跨过低阈值时的指定超幅状态下触发，超幅状态可为超幅进入、超幅退出或指定超幅时间；信源 CH1~CH4
• 延迟：在信源 A 指定边沿与信源 B 指定边沿之间的时间差符合指定时间条件时触发；信源 CH1~CH4、D0~D15
• 建立保持：当输入的时钟信号和数据信号之间的建立时间或保持时间小于指定时间时触发；信源 CH1~CH4、D0~D15
• 第 N 边沿：在指定空闲时间后第 N 个指定边沿上触发，边沿可指定为上升沿或下降沿；信源 CH1~CH4、D0~D15
• RS232/UART：在高达 20 Mb/s 的 RS232/UART 总线的帧起始、错误帧、校验错误或数据上触发；信源 CH1~CH4、D0~D15
• I2C：在 I2C 总线的启动、停止、重启、丢失确认、地址（7 位、8 位或 10 位）、数据或地址数据上触发；信源 CH1~CH4、D0~D15
• SPI：在 SPI 总线指定数据位宽（4~32）的指定码型上触发，支持片选（CS）和超时；信源 CH1~CH4、D0~D15
• CAN：触发高达 5 Mb/s 的 CAN 总线信号的帧起始、帧结束、远程帧 ID、过载帧、数据帧 ID、数据帧数据、数据和 ID、错误帧、位填充错误、应答错误、校验错误、格式错误和任意错误，信号类型支持 CAN_H、CAN_L、发送/接收、差分；信源 CH1~CH4、D0~D15
• LIN：触发高达 20 Mb/s 的 LIN 总线信号的同步、标识符、数据（长度可选）、数据和 ID、唤醒帧、睡眠帧、错误帧；信源 CH1~CH4、D0~D15
• FlexRay（选件）：触发高达 10 Mb/s 的 FlexRay 总线信号的位置（TSS 结束、FSS_BSS 结束、FES 结束、DTS 结束）、帧（空帧、同步帧、起始帧、所有帧）、符号（CAS/MTS、WUS）、错误（头部 CRC 错误、尾部 CRC 错误、解码错误、任意错误）；信源 CH1~CH4、D0~D15
• I2S（选件）：触发音频左通道、右通道或任意通道的数据（＝、≠、＞、＜、＜＞、＞＜），对齐标准支持 I2C 标准、左对齐、右对齐；信源 CH1~CH4、D0~D15
• MIL-STD-1553B（选件）：触发 MIL-STD-1553B 总线信号的同步（数据帧同步、命令/状态同步、所有帧同步）、数据字、RTA、RTA+11Bit、错误（同步错误、校验错误）；信源 CH1~CH4、D0~D15
搜索导航
• 类型：边沿、脉宽
• 信源：模拟通道
• 复制：可与触发设置相互拷贝，也可独立设置，包括阈值设置与搜索条件设置
• 保存：保存搜索事件到外部存储器或内部存储器
• 导航：时间导航按时间顺序查看采集到的波形；事件导航借助导航按键自动滚动查看搜索结果
波形测量
• 光标数量：2 对 XY 光标
• 手动模式：光标间电压差（∆Y）、光标间时间差（∆X）、∆X 的倒数（Hz，即 1/∆X）
• 追踪模式：固定 Y 轴追踪 X 波形点的电压值和时间值；固定 X 轴追踪 Y 波形点的电压值和时间值
• 自动测量光标：允许在自动测量时显示光标
• XY 模式：在 XY 时基模式下测量对应通道波形的电压参数（X = 通道 1，Y = 通道 2）
• 自动测量：41 种自动测量、最多同时显示 14 个测量；测量源 CH1~CH4、D0~D15、Math1~Math4；测量区域主时基、扩展时基、光标区域
• 全部测量：显示当前测量通道的垂直、水平共 33 种测量项，测量结果不断更新
• 垂直测量项：最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、交流有效值、过冲、预冲、面积、单周期面积
• 水平测量项：周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、下降沿数、最大值时刻、最小值时刻、正斜率、负斜率
• 其它测量项：延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）
• 统计：统计项为当前值、平均值、最大值、最小值、标准差、计数值；支持设置统计次数
波形运算
• 数学函数数量：可同时显示 4 个数学函数
• 运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波
• 色温：支持 FFT 的色温显示
• FFT 记录长度：最大 1 Mpts，FFT 运算的分析点数最多为 1 Mpts
• FFT 窗口类型：矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角
• FFT 峰值搜索：最多 15 个峰值，基于用户可调阈值和偏移阈值确定
波形分析
• 波形录制：将被测信号按触发事件分段存储，每个触发事件到来时将采集的全部波形数据作为一个分段保存在易失性存储空间，最多采集的分段数多达 50 万；源为所有打开的模拟通道和数字通道；支持逐帧或连续播放，对播放的波形可进行运算、测量和解码
• 通过测试：将被测信号与用户自定义的规则（模板）比较，提供通过、失败数量和测试总数；通过/失败事件可触发立即停止、蜂鸣器和屏幕截图；源为任意模拟通道
• 直方图：波形直方图给出定义区域范围内总命中数的数据组，类型分水平、垂直和测量直方图；源为任意模拟通道与自动测量项
• 直方图测量：测量直方图统计测量类型、采样总数、峰值次数、最大值、最小值、峰峰值、平均值、中数值、众数值、Bin Width、标准差、XScale；直方图统计采样总数、峰值次数、最大值、最小值、峰峰值、平均值、中数值、众数值、Bin Width、标准差、μ±σ、μ±2σ、μ±3σ
• 色温：提供波形强度的三维视图，色温级数 ＞ 16 级、256 级色阶显示；源为任意模拟通道；色彩主题为温度和亮度；采样模式支持所有模式
串行解码
• 解码个数：4 个，可支持四种协议类型同时解码和开关
• 解码类型：标配并行、RS232/UART、I2C、SPI、CAN、LIN；选配 CAN-FD、FlexRay、I2S、MIL-STD-1553B
• 并行：最高 4 位并行总线解码，支持任意模拟通道，支持自定义时钟和自动时钟配置；信源通道 CH1~CH4、D0~D15
• RS232/UART：解码高达 20 Mb/s 的 RS232/UART 总线 TX/RX 信号的数据（5~9 位），支持校验位（奇校验、偶校验或无校验）和停止位（1~2 位）设置；信源通道 CH1~CH4、D0~D15
• I2C：解码 I2C 总线的地址（包含或不包含读写位）、数据和 ACK；信源通道 CH1~CH4、D0~D15
• SPI：解码 SPI 总线 MISO/MOSI 的数据（4~32 位），模式支持超时和片选（CS）；信源通道 CH1~CH4、D0~D15
• CAN：解码高达 5 Mb/s 的 CAN 总线的远程帧（ID、字节数、CRC）、过载帧和数据帧（标准/扩展 ID、控制域、数据域、CRC、ACK），信号类型支持 CAN_H、CAN_L、发送/接收、差分；信源通道 CH1~CH4、D0~D15
• LIN：解码 1.X 或 2.X 版本的 LIN 总线，速度最高 20 Mb/s，解码显示同步、标识符、数据、校验和；信源通道 CH1~CH4、D0~D15
• CAN-FD（选件）：解码高达 10 Mb/s 的 CAN-FD 总线的远程帧（ID、字节数、CRC）、过载帧和数据帧（标准/扩展 ID、控制域、数据域、CRC、ACK）；信源通道 CH1~CH4、D0~D15
• FlexRay（选件）：解码高达 10 Mb/s 的 FlexRay 总线的帧 ID、PL（有效负载长度）、Header CRC、Cycle count、数据、Tail CRC 和 DTS（动态结尾序列），信号类型支持 BP、BM、RX/TX；信源通道 CH1~CH4、D0~D15
• I2S（选件）：解码 I2S 音频总线左声道数据和右声道数据，支持 4~32 位，对齐标准支持标准 I2S、左对齐和右对齐；信源通道 CH1~CH4、D0~D15
• MIL-STD-1553B（选件）：解码 MIL-STD-1553B 总线信号的数据字、命令字和状态字（地址 + 后 11 位）；信源通道 CH1~CH4、D0~D15
伯德图
• 起始频率：10 Hz ~ 3 MHz
• 终止频率：100 Hz ~ 30 MHz（终止频率需大于起始频率）
• 点数/十倍频：10 ~ 100
• 输出幅值：20 mV ~ 10 V
函数/任意波形发生器（AFG）
• 通道数量：2；输出方式为普通双通道输出；采样率 1 GSa/s；垂直分辨率 16-bit（技术指标为典型值）
• 最高频率：选件 AFG100 为 100 MHz；选件 AFG50 为 50 MHz
• 输出波形：标准波形含正弦波、方波、锯齿波、直流、噪声、任意波、内建波（指数上升、指数下降、心电图 1、高斯、洛伦兹、半正矢、Sinc）；支持自定义波形
• 正弦波频率范围：选件 AFG100 为 2 mHz ~ 100 MHz；选件 AFG50 为 20 mHz ~ 50 MHz
• 正弦波平坦度（典型值，相对于 1 kHz 正弦波、0 dBm）：＜ 10 MHz 为 ±0.2 dB；≥ 10 MHz ~ ＜ 100 MHz 为 ±0.5 dB
• 正弦波谐波失真（典型值，0 dBm）：10 Hz ~ ＜ 10 MHz ＜ -55 dBc；≥ 10 MHz ~ ＜ 50 MHz ＜ -50 dBc；≥ 50 MHz ＜ -40 dBc
• 正弦波杂散（非谐波，典型值，1 Vpp）：10 Hz ~ ＜ 10 MHz ＜ -60 dBc；≥ 10 MHz ~ ＜ 50 MHz ＜ -50 dBc；≥ 50 MHz ＜ -50 dBc + 6 dBc/倍频程
• 总谐波失真（THD，典型值，1 Vpp）：10 Hz ~ 20 kHz ＜ 0.1%
• 相位噪声（典型值，幅值 1 Vpp、偏移 10 kHz）：20 MHz ＜ -110 dBc/Hz；残余时钟噪声（典型值，0 dBm）为 -50 dBm
• 通道间串扰（典型值，幅值 1 Vpp、偏移 0 V）：＜ 100 MHz ＜ -35 dBc；相位 0°~360°，0.01° 分辨率
• 方波频率范围：选件 AFG100 为 2 mHz ~ 20 MHz；选件 AFG50 为 20 mHz ~ 10 MHz；上升/下降时间典型值（幅值 ≤ 2 Vpp、50 Ω 负载）＜ 10 ns；过冲典型值（幅度 0 dBm、频率 ＞ 1 MHz）＜ 5%；占空比 1%~99% 可调；抖动（rms）典型值（幅度 0 dBm、频率 ＞ 1 kHz）500 ps
• 锯齿波频率范围：选件 AFG100 为 2 mHz ~ 2 MHz；选件 AFG50 为 20 mHz ~ 1 MHz；线性度典型值（频率 1 kHz、幅值 1 Vpp、对称性 100%）≤ 峰值输出的 1%（10%~90% 幅值范围内）；对称性 0 ~ 100%
• 噪声：类型为白噪声；-3 dB 带宽典型值（0 dB）＞ 100 MHz
• 任意波：频率范围选件 AFG100 为 2 mHz ~ 20 MHz、AFG50 为 20 mHz ~ 10 MHz；波形长度 16 kpts；文件类型 CSV；内建波形频率范围同任意波
• 频率：精度 ±1.5 ppm ±1 ppm/year（频率 10 MHz）；分辨率 0.1 Hz 或 10 位，取两者较大值
• 幅度输出范围（至 50 Ω）：1 mVpp ~ 10 Vpp（≤ 50 MHz）；1 mVpp ~ 5 Vpp（≤ 100 MHz）
• 幅度输出范围（至高阻）：2 mVpp ~ 20 Vpp（≤ 50 MHz）；2 mVpp ~ 10 Vpp（≤ 100 MHz）
• 幅度分辨率与精度：分辨率 0.1 mVpp 或 3 位（取低值）；精度 ±（1.5% 的设置值 + 5 mVpp）（1 kHz 正弦波、0 V 偏移）；单位 Vpp
• 直流偏移：范围 ±5 Vpk（AC + DC，至 50 Ω）、±10 Vpk（AC + DC，至高阻）；分辨率 1 mV 或 4 位；精度 ±（1.5% 的|偏移设置值| + 5 mV + 0.5% 的幅度 Vpp）（至 50 Ω）、±（1.5% 的|偏移设置值| + 5 mV + 1% 的幅度 Vpp）（至高阻）
• 输出阻抗（典型值）：50 Ω ±1%（幅度 0 dBm、偏移 0 Vdc）
• 调制 — AM：调制波形为正弦波、方波、三角波、上锯齿波、下锯齿波、噪声；载波为正弦波、方波、锯齿波；调制源内部；调制深度 0% ~ 120%；调制频率 2 mHz ~ 1 MHz
• 调制 — FM：调制波形同 AM；载波为正弦波、方波、锯齿波；调制源内部；频偏 2 mHz ~ 设定载波频率（受载波频率设置限制，频偏与载波频率之和不能超过载波频率上限）；调制频率 2 mHz ~ 1 MHz
• 调制 — PM：调制波形同 AM；载波为正弦波、方波、锯齿波；调制源内部；相移 0° ~ 360°（默认 90°）；调制频率 2 mHz ~ 1 MHz
自动
• AutoScale：最小电压大于 10 mVpp，占空比大于 1%，频率高于 35 Hz
数字电压表
• 源：任意模拟通道
• 功能：DC、AC+DCrms、ACrms
• 分辨率：
全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
