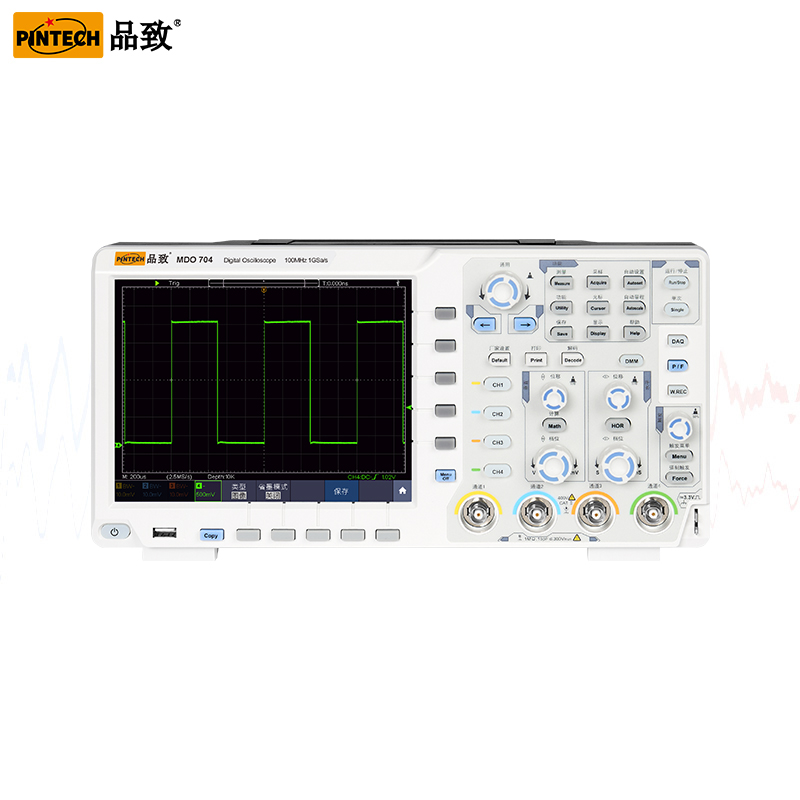

100MHz四通道数字示波器 MDO 704 100MHz带宽，1GS/s实时采样率 4通道 最高14bits 垂直分辨率 示波器+信号源+万用表+频率计+记录仪（如需要可咨询选配） 40M存储深度 45,000 wfms/s波形刷新率

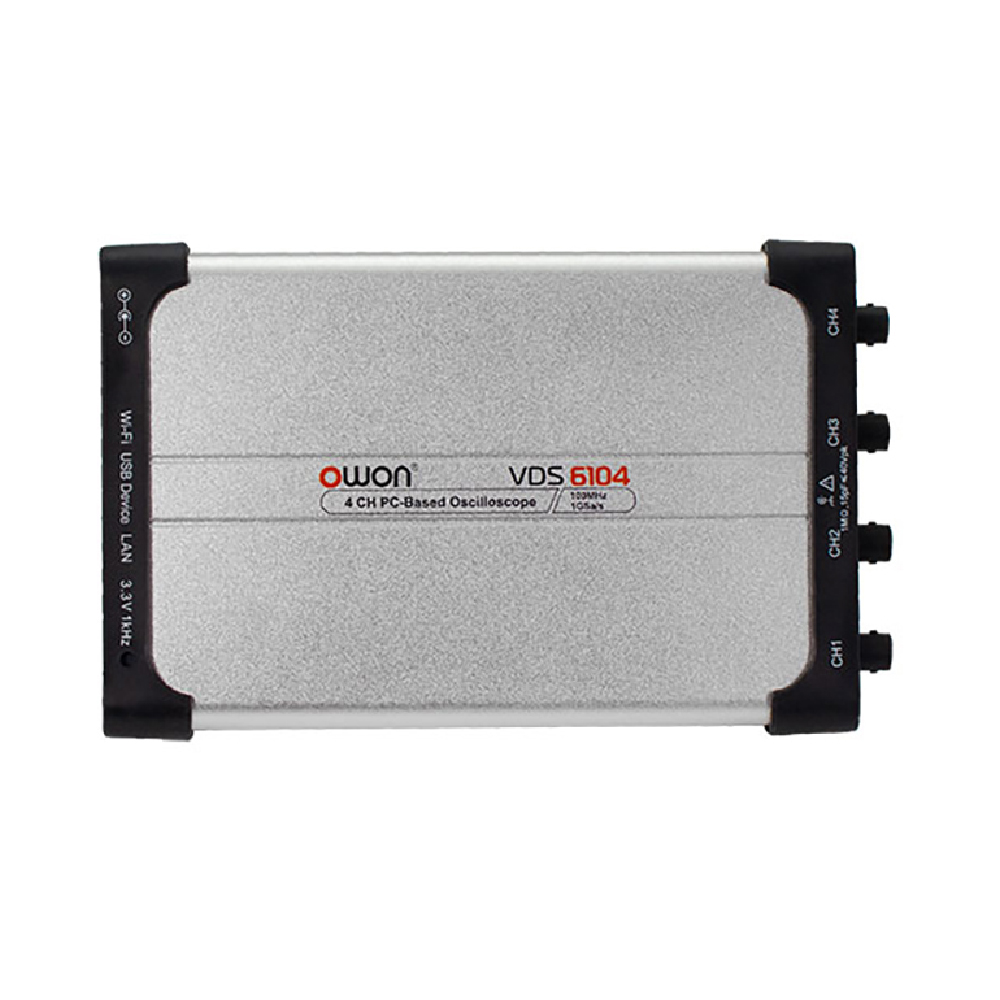

VDS6000 是利利普（OWON）的多平台二次开发PC示波器，70MHz至100MHz带宽 四通道。

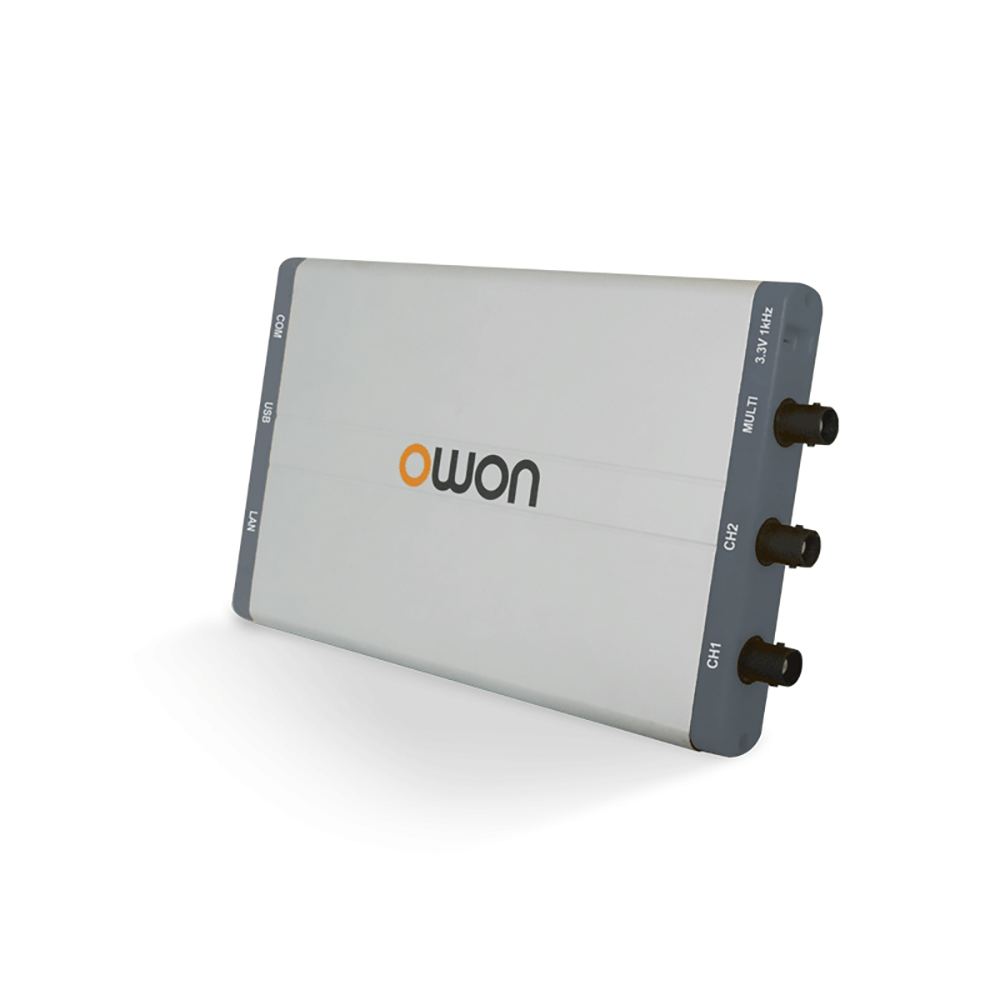

VDS 是利利普（OWON）的经济型PC示波器，最高100MHz带宽 2/4通道。
同厂商产品
MSO/DS9000 系列是普源精电面向主流高性能数字示波器市场推出的产品线，搭载自研核心模组，模拟带宽覆盖 2 GHz 至 6 GHz，最高实时采样率 20 GSa/s，最多 4 个模拟通道与 16 个数字通道，标配存储深度 500 Mpts、选配后最高 2 Gpts，快速录制模式下波形捕获率最高 1,000,000 帧/秒。

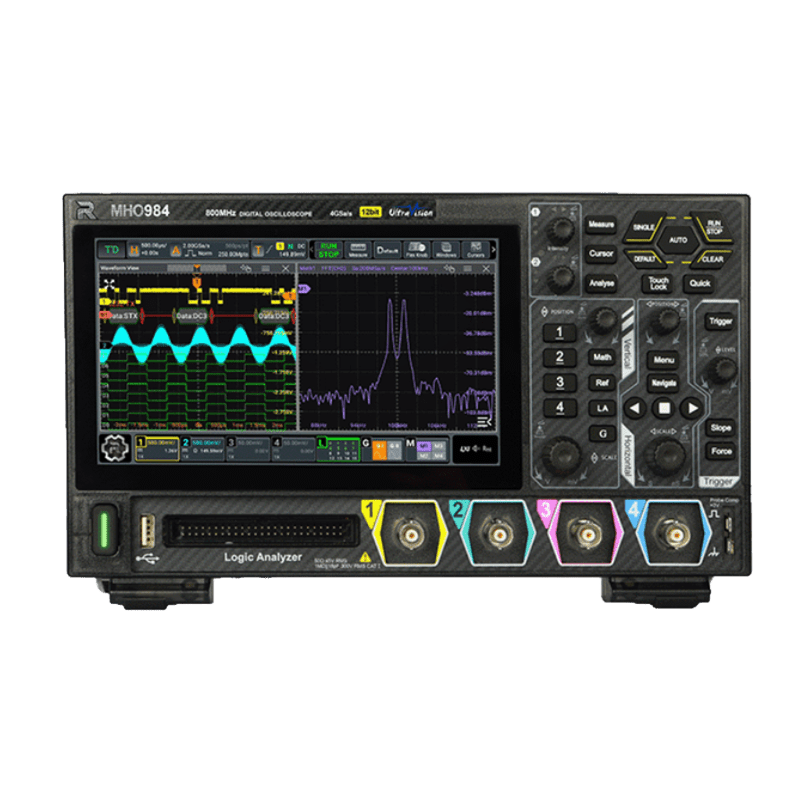

MHO900 系列是普源精电推出的经济型高分辨率数字示波器，模拟带宽覆盖 350 MHz 至 800 MHz，标配 4 个模拟通道与 12-bit 硬件高分辨率（高分辨率模式可达 16-bit），最高实时采样率 4 GSa/s，存储深度标配 100 Mpts、选配后 500 Mpts，快速录制模式下波形捕获率达 1,000,000 wfms/s，并支持 16 个数字通道与选配双通道函数/任意波形发生器。
模拟带宽：最高 800MHz最高实时采样率：4GSa/s模拟通道数：4最大存储深度：500Mpts（可选）最高波形捕获率：1,500,000wfms/s
- «
- 1
- »
MHO/DHO5000 500MHz至1GHz带宽 4/6/8通道 12bit高分辨率数字示波器 4GSa/s|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普源精电 · RIGOL

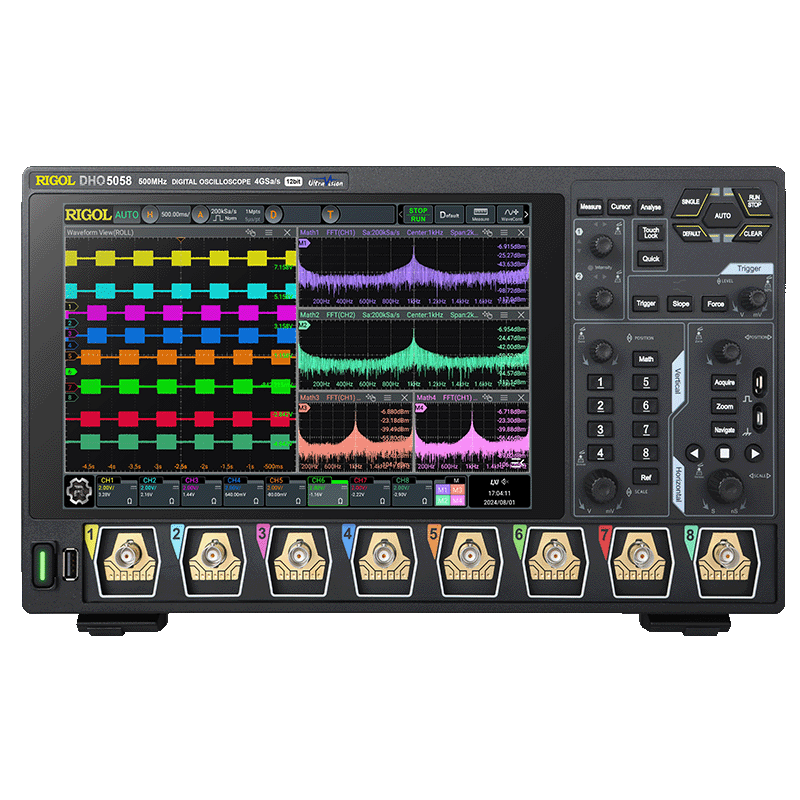

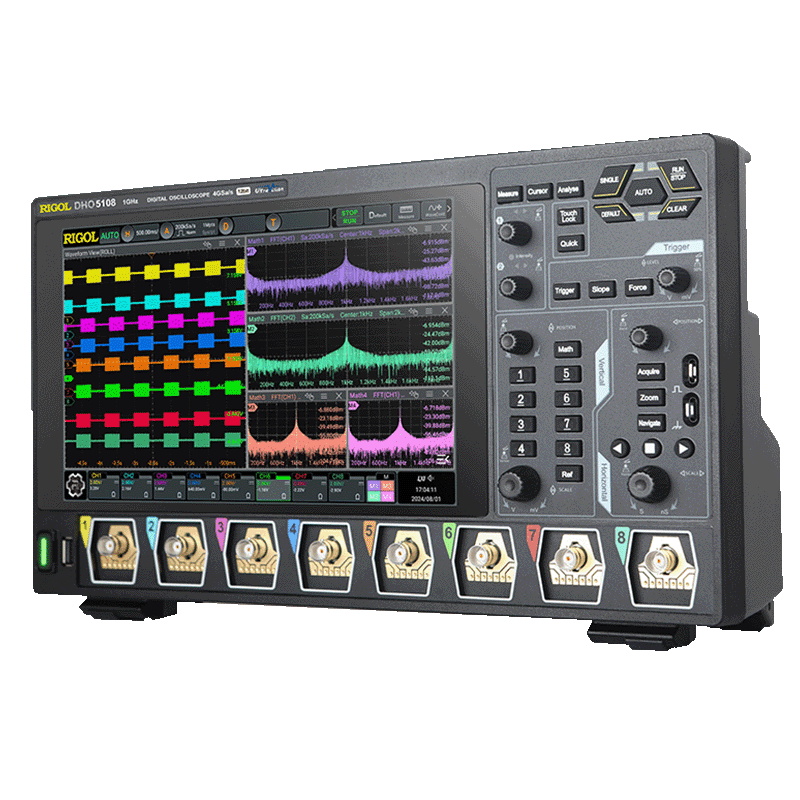

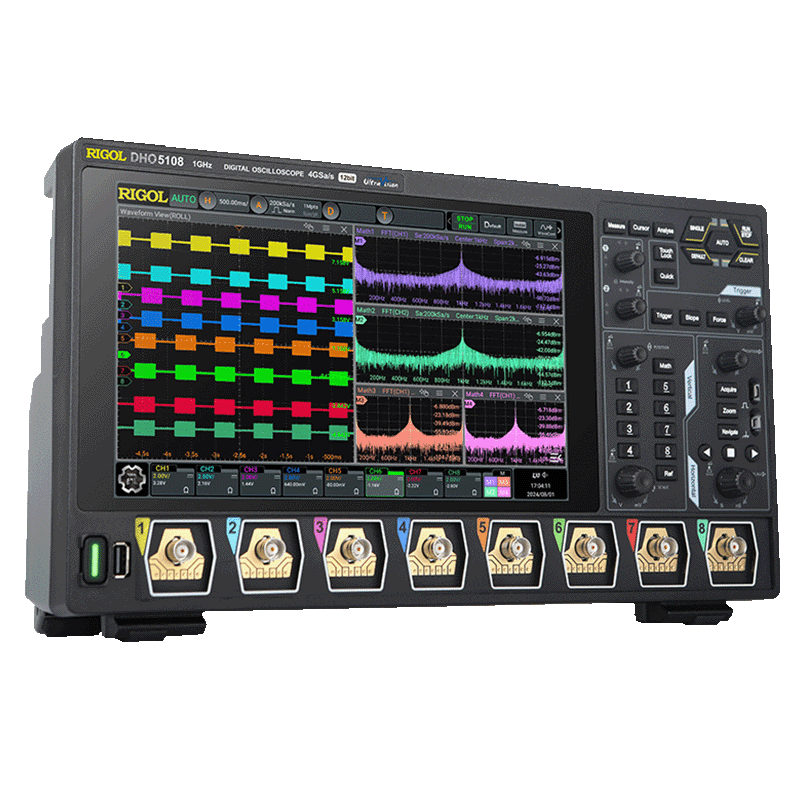

MHO/DHO5000 系列高分辨率数字示波器
500 MHz / 1 GHz 模拟带宽 · 4 / 6 / 8 个模拟通道 + 1 个 EXT 通道（MHO 型号另标配 16 个数字通道）· 12-bit 硬件高分辨率（高分辨率模式 16-bit）· 4 GSa/s 最高实时采样率 · 500 Mpts 最大存储深度 · 1,000,000 wfms/s 波形捕获率 · 100 μV/div 垂直灵敏度 · 10.1 英寸 1280 × 800 触控屏
产品简介
MHO/DHO5000 系列是普源精电面向主流数字示波器设计、调试与测试需求推出的 8 通道高分辨率数字示波器，搭载 RIGOL 全新自研半人马座技术平台。系列覆盖 500 MHz 与 1 GHz 两档带宽，模拟通道数 4 / 6 / 8 可选，全系列提供 12-bit 硬件高分辨率（高分辨率模式下 16-bit），最高实时采样率 4 GSa/s，最大存储深度 500 Mpts，快速录制模式下波形捕获率最高 1,000,000 wfms/s。
通道密度是本系列的核心差异点：8 通道机型（DHO5058 / DHO5108）可一次接入更多测点，MHO 机型则在 4 通道或 6 通道之外另外提供 16 个数字通道（需选购逻辑探头），数字通道单通道采样率 1 GSa/s、带宽 200 MHz、存储深度 125 Mpts。前端垂直灵敏度低至 100 μV/div（1 MΩ），配合 12-bit 分辨率，用于小信号与低噪声测量。
功能组合上，MHO/DHO5000 支持任意波形/函数发生器、电源分析、直方图、数字信号分析、伯德图与协议解码（可选件），标配硬件模板测试、数字电压表与 6 位频率计 + 累加器。形态为 10.1 英寸 1280 × 800 多点触控屏、全新 Flex knob 旋钮与全系标配光电编码器；接口含 USB 3.0 Host & Device、千兆 LAN（支持 LXI-C）、HDMI 1.4 与 10 MHz 参考时钟输入/输出，并支持电池包供电。
核心参数
• 模拟带宽：500 MHz（DHO5054 / DHO5058 / MHO5054 / MHO5056）与 1 GHz（DHO5104 / DHO5108 / MHO5104 / MHO5106）；1 MΩ 路径均为 500 MHz
• 模拟通道数：4 / 6 / 8 个模拟通道 + 1 个 EXT 通道；MHO 型号另标配 16 个数字通道（D0~D15，需选购逻辑探头）
• 最高实时采样率：4 GSa/s（单通道与半通道）；4 通道型号全通道亦为 4 GSa/s，8 通道与 MHO 系列全通道为 2 GSa/s
• 垂直分辨率：12 bit，高分辨率模式下可达 16 bit；高分辨率采集提供 14 bit / 16 bit 两档
• 最大存储深度：500 Mpts（单通道与半通道）/ 250 Mpts（全通道）；数字通道最大存储深度 125 Mpts
• 波形捕获率：1,000,000 wfms/s（快速录制模式）；向量模式 200,000 wfms/s；最大录制帧数 500,000 帧
• 垂直灵敏度：1 MΩ 为 100 μV/div ~ 10 V/div；50 Ω 为 100 μV/div ~ 1 V/div
• 时基范围：200 ps/div ~ 500 s/div，时基分辨率 20 ps，时基精度 ±1.5 ppm ±1 ppm/year
• 数字通道指标：16 个输入通道，单通道采样率 1 GSa/s，带宽 200 MHz，最大存储深度 125 Mpts，阈值范围 ±15.0 V（10 mV 步进）
• 任意波形/函数发生器（选配，仅 MHO5054 / MHO5104）：双通道，最高频率 50 MHz，采样率 1 GSa/s，16 bit，两通道同步精度 200 ps
• 伯德图（仅 MHO5054 / MHO5104 标配）：起始频率 10 Hz ~ 3 MHz，终止频率 100 Hz ~ 30 MHz，点数/十倍频 10 ~ 100
• 显示：10.1 英寸多点触控电容屏，1280 × 800（16:9），10 水平分格 × 8 垂直分格，256 级亮度等级
• 接口：USB 3.0 Host（前）、USB 3.0 Device（后）、LAN 10/100/1000 Base-T（支持 LXI-C）、HDMI 1.4、10 MHz 参考时钟输入/输出、AUX 输出
• 物理规格：335 mm（宽）× 235 mm（高）× 154 mm（深），机架安装配置 5U，不含包装 5.3 kg；支持电池包供电

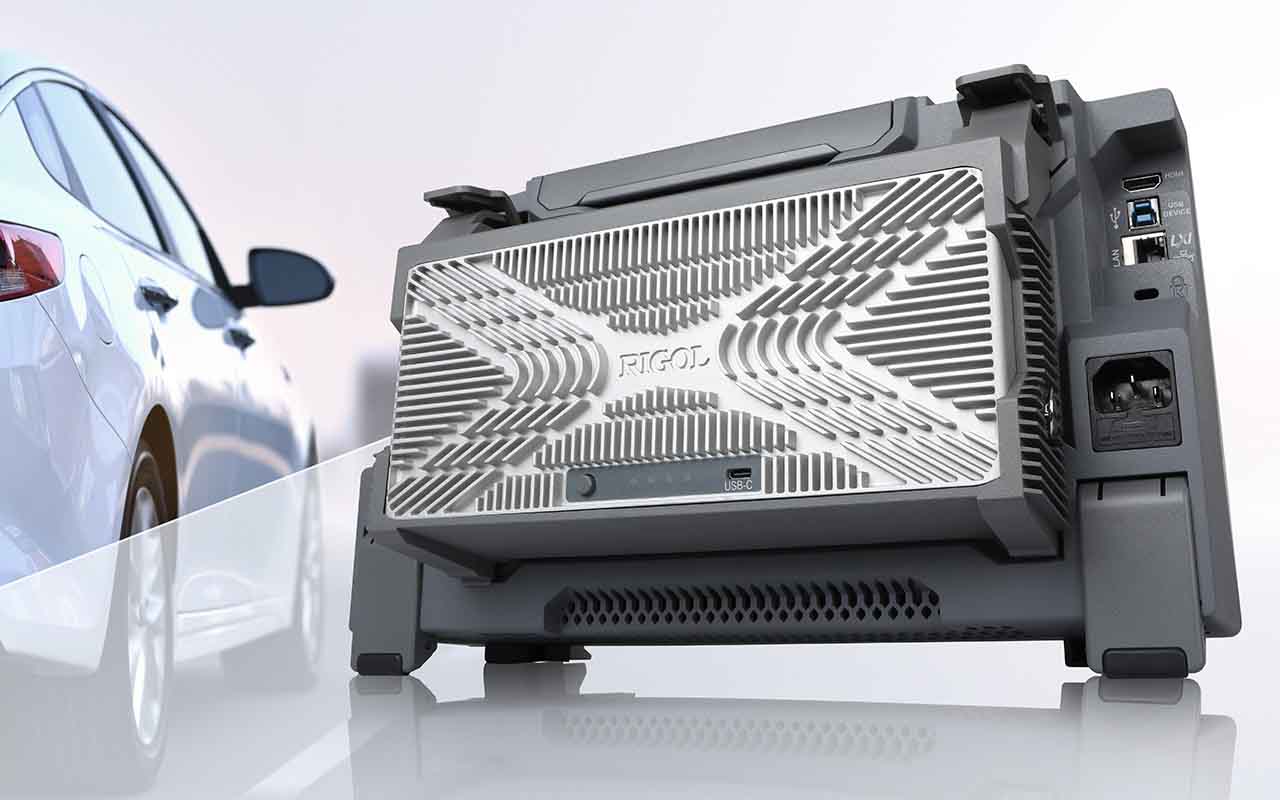

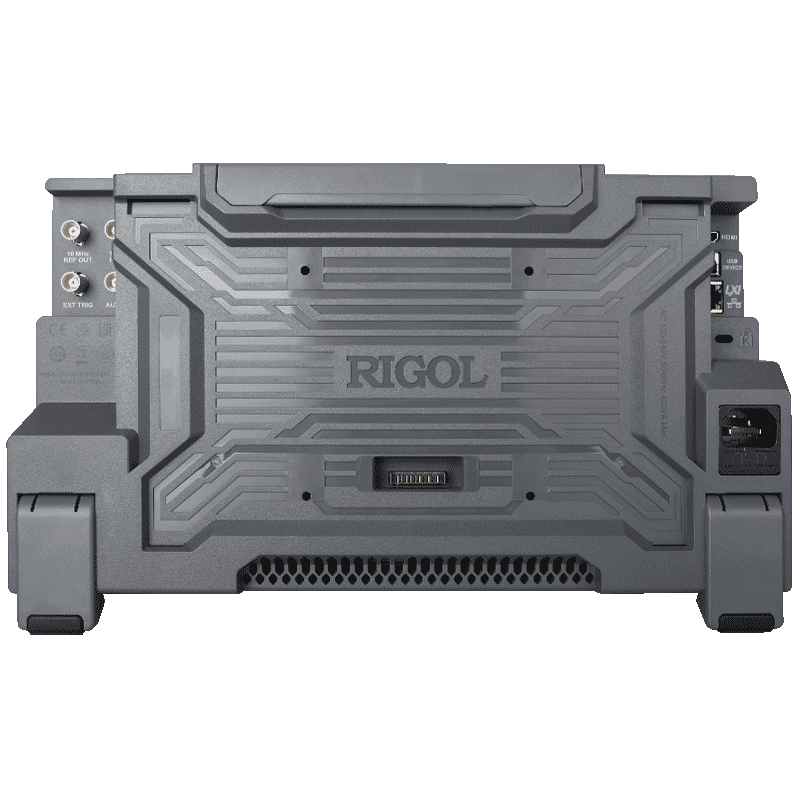

支持电池包供电
产品特性
平台与前端
• 搭载 RIGOL 全新自研半人马座技术平台，全系列 12 bit 硬件高分辨率

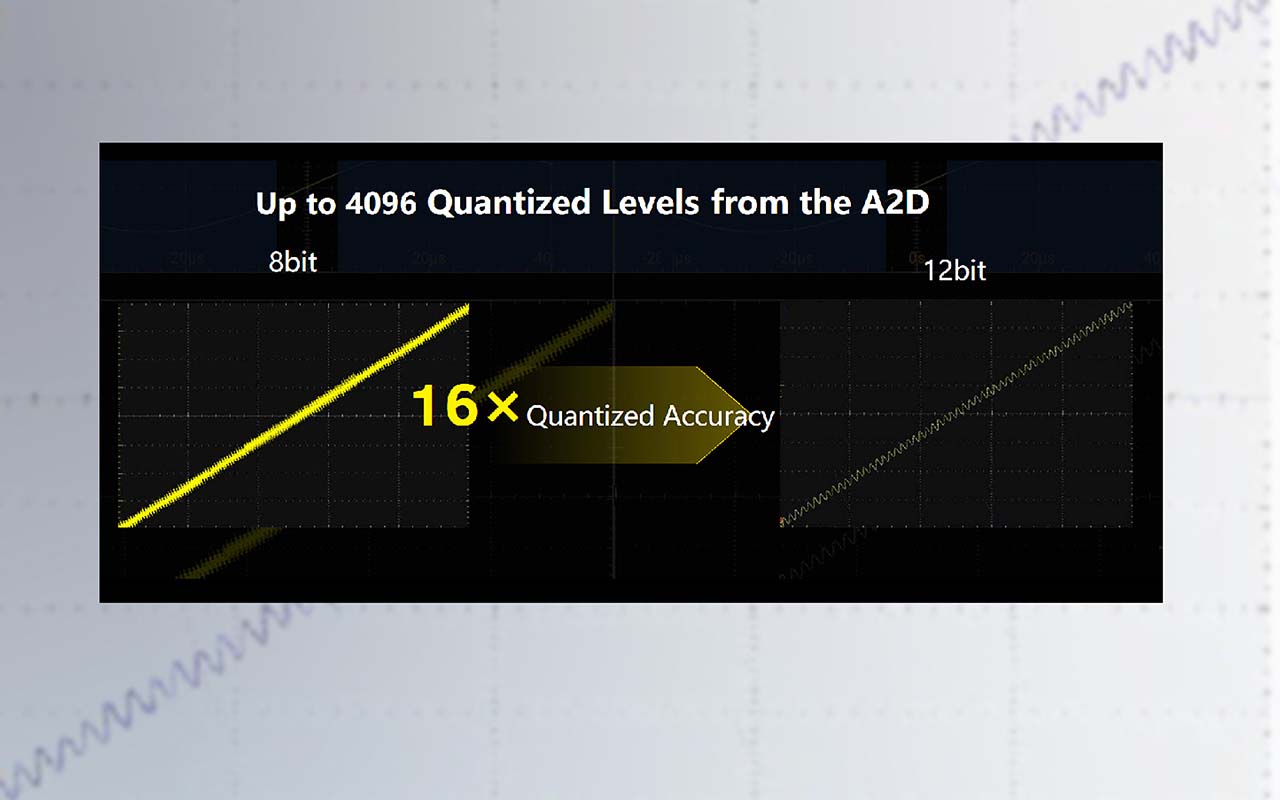

高测试精度
• 有效位数（ENOB，典型值，10 MHz 输入、50 Ω、50 mV/div、95% Fullscale）：1 GHz 带宽 7.7；500 MHz 带宽 7.7；250 MHz 带宽 8；20 MHz 带宽 6.4
• 输入阻抗 50 Ω ±1% 或 1 MΩ ±1%，输入电容 19 pF ±3 pF；探头衰减系数支持电压探头 0.001X ~ 50000X 与电流探头 0.001 V/A ~ 10 V/A，均可自定义；探头标识自动识别 RIGOL 探头
• 最大输入电压 1 MΩ 为 CAT I 300 Vrms / 400 Vpk，50 Ω 为 5 Vrms；ESD 容限 ±8 kV（输入 BNC）
• 带宽限制每通道独立可选 20 MHz / 250 MHz / FULL；垂直档位 ≤ 500 μV 时自动限制为 250 MHz，≤ 200 μV 时自动限制为 20 MHz
• 通道间隔离度：直流至 500 MHz ≥ 100:1；500 MHz 至 800 MHz ≥ 40:1；800 MHz 至 1 GHz（@4 GSa/s）≥ 30:1

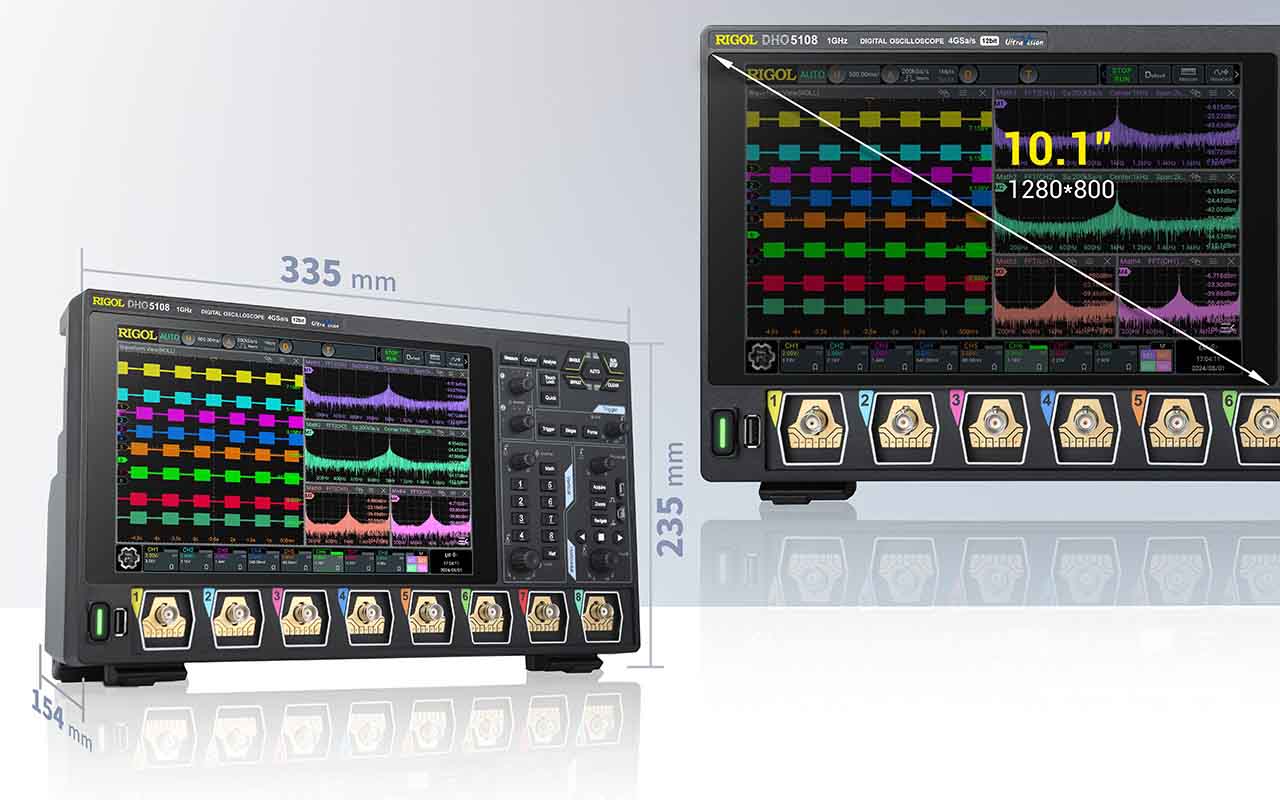

设计紧凑

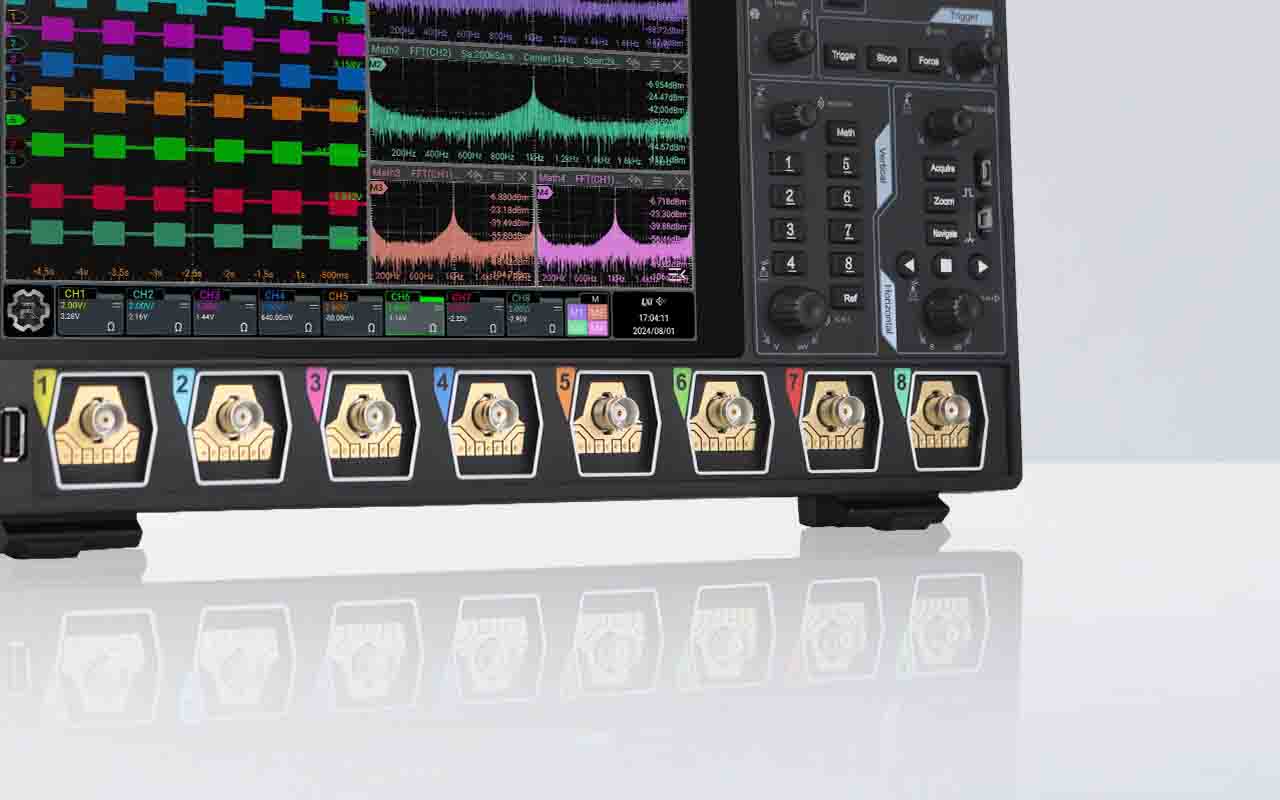

高通道密度
采集、存储与录制
• 获取方式覆盖普通、峰值检测（捕获窄至 500 ps 的毛刺）、平均模式（2、4、8、16 … 65536）与高分辨率（14 bit、16 bit）
• 快速录制模式下波形捕获率 1,000,000 wfms/s，向量模式 ≤ 200,000 wfms/s；最大录制帧数 500,000 帧
• 波形录制按触发事件分段存储，最多 50 万个分段，源覆盖所有打开的模拟通道与数字通道；支持逐帧或连续播放，播放中可做运算、测量与解码
• 时基范围 200 ps/div ~ 500 s/div，时基分辨率 20 ps，支持时基微调与通道间偏移校正（±100 ns，精度 ±1 ps）
• 水平模式覆盖 YT（默认）、XY（通道 1/2/3/4/5/6/7/8）、SCAN（时基 ≥ 200 ms/div）与 ROLL（时基 ≥ 50 ms/div 或 ≥ 100 ms/div）
触发、搜索与解码
• 触发源覆盖模拟通道（1~8）、EXT TRIG 与 AC Line；触发模式为自动、普通、单次；释抑范围 8 ns ~ 10 s
• 触发耦合提供直流、交流（截止频率约 16 kHz）、高频抑制（约 200 kHz）、低频抑制（约 180 kHz）与噪声抑制；内部触发灵敏度 0.5 div（≥ 50 mV/div），打开噪声抑制后 0.7 div
• 外部触发带宽 200 MHz，灵敏度 200 mVpp（DC~100 MHz）与 500 mVpp（100~200 MHz），触发电平范围 ±5 V；触发抖动典型值 ＜ 1 nsrms
• 标配触发类型：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅脉冲、延迟、建立保持、第 N 边沿，以及 I2C、SPI、RS232/UART、CAN
• 选配触发类型：LIN（MHO/DHO5000-AUTOA）、FlexRay（MHO/DHO5000-FLEXA）、I2S（MHO/DHO5000-AUDIOA）、MIL-STD-1553（MHO/DHO5000-AEROA）
• 搜索导航支持边沿与脉宽搜索，结果以事件列表形式展示并可导出；时间导航按时间顺序查看波形，事件导航借助导航键自动滚动查看搜索结果
• 串行解码最多同时开启 4 个协议通道；标配并行（最高 4 位）、RS232/UART（最高 20 Mb/s）、I2C、SPI（4~32 位）、CAN（最高 5 Mb/s），选配 CAN-FD（最高 10 Mb/s）、LIN（最高 20 Mb/s）、FlexRay（最高 10 Mb/s）、I2S、MIL-STD-1553
测量与波形分析
• 41 种波形参数自动测量，最多同时显示 14 个；测量源覆盖 CH1~CH8、D0~D15 与 Math1~Math4，测量区域可选主时基与扩展时基
• 全部测量显示当前通道的垂直、水平共 33 种测量项；垂直项含最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、交流有效值、过冲、预冲、面积、单周期面积，水平项含周期、频率、上升/下降时间、正/负脉宽、正/负占空比、正/负脉冲数、上升/下降沿数、最大值/最小值时刻、正/负斜率，其它项含延迟与相位的 A/B 组合共 8 种
• 测量统计提供当前值、平均值、最大值、最小值、标准差与计数值，统计次数可设置
• 波形运算可同时显示 4 个数学函数，覆盖加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B 与低通 / 高通 / 带通 / 带阻滤波
• FFT 记录长度最大 1 Mpts，支持矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角六种窗函数，峰值搜索最多标记 15 个峰值
• 标配硬件模板测试（通过测试）：将被测信号与自定义模板比较，输出通过 / 失败数量与测试总数，失败事件可触发立即停止、蜂鸣器或屏幕截图
• 色温功能提供波形强度的三维视图，色温级数 ＞ 16 级、256 级色阶显示，色彩主题为温度与亮度，支持所有模式
内置仪器与交互
• 选配的双通道任意波形/函数发生器（仅 MHO5054 / MHO5104）：采样率 1 GSa/s、16 bit，最高频率 50 MHz；标准波形含正弦波、方波、脉冲、锯齿波、噪声，内建波形含直流、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢
• AWG 正弦波频率范围 1 µHz ~ 50 MHz，平坦度 ±0.5 dB，谐波失真与杂散（非谐波）均为 -40 dBc，总谐波失真 ＜ 1%，信噪比 40 dB；方波/脉冲频率范围 1 µHz ~ 20 MHz，上升下降时间 ≤ 9 ns（幅值 ≤ 2 Vpp、50 Ω 负载）
• 内置数字电压表：源为任意模拟通道，支持 DC、AC+DCrms、ACrms，ACV/DCV 分辨率 4 位，支持上下限设置与超限提示
• 内置硬件计数器：6 位频率计 + 累加器；频率计源覆盖任意模拟通道、数字通道与 EXT，测量频率、周期与累加，分辨率 3 ~ 6 位可设，兼作 48 位累加计数器（对上升沿计数）
• 处理器为 Cortex-A72 1.8 GHz + Cortex-A53 1.4 GHz 六核，4 GB RAM，Android 系统，内部非易失性存储 128 GB
• 10.1 英寸多点触控电容屏支持手势操作，配全新 Flex knob 旋钮，全系标配光电编码器以提升使用寿命；支持 Web Control 远程控制与标准 SCPI 命令集
典型应用
• 多测点混合信号调试：6 / 8 路模拟通道加 16 路数字通道，适合三相功率级、多路电源轨与整机联调
• 嵌入式与总线调试：SPI、I2C、RS232/UART、CAN 与 CAN-FD / LIN / FlexRay 的触发与解码
• 电源与功率电子：电源分析选件配合伯德图与内置 AWG，做环路稳定性、纹波与开关损耗测试
• 小信号与低噪声测量：100 μV/div 垂直灵敏度与 12 bit 分辨率组合，用于微弱信号观测
型号与配置
• DHO5054：500 MHz，4 GSa/s，12 bit，4 通道示波器
• DHO5104：1 GHz，4 GSa/s，12 bit，4 通道示波器
• MHO5054：500 MHz，4 GSa/s，12 bit，4 + 16 通道示波器（支持 AWG 与伯德图选配）
• MHO5104：1 GHz，4 GSa/s，12 bit，4 + 16 通道示波器（支持 AWG 与伯德图选配）
• MHO5056：500 MHz，4 GSa/s，12 bit，6 + 16 通道示波器
• MHO5106：1 GHz，4 GSa/s，12 bit，6 + 16 通道示波器
• DHO5058：500 MHz，4 GSa/s，12 bit，8 通道示波器
• DHO5108：1 GHz，4 GSa/s，12 bit，8 通道示波器
• 标配附件：符合所在国标准的电源线、USB 数据线，以及对应通道数的 RP3500A（500 MHz）无源高阻探头——4 通道机型四套、6 通道机型六套、8 通道机型八套
• 推荐附件：MHO 系列可配四套 4 通道逻辑分析仪探头 PLA3204
• 带宽升级选件：DHO5004-BWU05T10（四通道机型 500 MHz 升级至 1 GHz）、DHO5008-BWU05T10（八通道机型）、MHO5004-BWU05T10（四通道机型）、MHO5006-BWU05T10（六通道机型）
• 协议解码选件：DHO5000-AUTOA / MHO5000-AUTOA（CAN-FD、LIN）、DHO5000-AEROA / MHO5000-AEROA（MIL-STD-1553）、DHO5000-FLEXA / MHO5000-FLEXA（FlexRay）、DHO5000-AUDIOA / MHO5000-AUDIOA（I2S）
• 其他选件：MHO5000-AWG（内置双通道 50 MHz 函数信号发生器）、DHO5000-PWRA / MHO5000-PWRA（电源分析）
• 功能捆绑选件：DHO5000-BND 与 MHO5006-BND（含 AUTOA / AEROA / FLEXA / AUDIOA / PWRA）；MHO5004-BND（含 AUTOA / AEROA / FLEXA / AUDIOA / PWRA / AWG）
• 保修期：主机保修 3 年，不包括探头和附件；建议校准间隔期 18 个月
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MHO/DHO5000 系列高分辨率数字示波器 详细指标页。
onetest仪器资源库 · 普源精电 MHO/DHO5000 系列高分辨率数字示波器
普源精电 · RIGOL
MHO/DHO5000 系列高分辨率数字示波器 · 详细指标
按官方数据手册（DSA43004-1110）分组收录全部关键技术指标 · 500 MHz / 1 GHz · 4 / 6 / 8 模拟通道 + 1 EXT（MHO 另加 16 数字通道）· 4 GSa/s · 12 bit（高分辨率 16 bit）· 500 Mpts
产品简介
MHO/DHO5000 系列是普源精电基于自研半人马座技术平台的 8 通道高分辨率数字示波器，模拟带宽覆盖 500 MHz 至 1 GHz，模拟通道数 4 / 6 / 8 可选，全系列 12 bit 硬件高分辨率、最高实时采样率 4 GSa/s、最大存储深度 500 Mpts，垂直灵敏度最低 100 μV/div，快速录制模式下波形捕获率最高 1,000,000 wfms/s；MHO 型号另提供 16 个数字通道，并可选配任意波形发生器、电源分析与多种协议解码功能。
本页按官方数据手册分组收录全部关键技术指标（型号与主要参数、通用技术指标、垂直系统、数字通道、本底噪声、水平系统、采集系统、触发系统、触发类型、搜索导航、波形测量、波形运算、波形分析、串行解码、伯德图、任意波形/函数发生器、自动、数字电压表、高精度频率计、命令集、显示、处理器系统、接口规格、电源、环境、保修与校准间隔、法规标准、机械规格、非易失性存储器、订货信息）；产品定位、特性与应用请见 MHO/DHO5000 产品介绍页。除标有「典型值」的规格以外，所用规格都有保证。
技术指标
型号与主要参数
• DHO5058 / DHO5108：模拟带宽（50 Ω，-3 dB）DHO5058 为 500 MHz；DHO5108 为 1 GHz（单通道与半通道）、800 MHz（全通道）；模拟带宽（1 MΩ，-3 dB）均为 500 MHz；输入通道数 8 个模拟通道 + 1 个 EXT 通道
• DHO5054 / DHO5104：模拟带宽（50 Ω，-3 dB）500 MHz（DHO5054）与 1 GHz（DHO5104）；模拟带宽（1 MΩ，-3 dB）500 MHz；输入通道数 4 个模拟通道 + 1 个 EXT 通道
• MHO5056：模拟带宽（50 Ω，-3 dB）500 MHz；模拟带宽（1 MΩ，-3 dB）500 MHz；输入通道数 6 个模拟通道 + 1 个 EXT 通道 + 16 个数字通道
• MHO5054 / MHO5104：模拟带宽（50 Ω，-3 dB）500 MHz（MHO5054）与 1 GHz（MHO5104）；模拟带宽（1 MΩ，-3 dB）500 MHz；输入通道数 4 个模拟通道 + 1 个 EXT 通道 + 16 个数字通道
• MHO5106：模拟带宽（50 Ω，-3 dB）1 GHz（单通道与半通道）、800 MHz（全通道）；模拟带宽（1 MΩ，-3 dB）500 MHz；输入通道数 6 个模拟通道 + 1 个 EXT 通道 + 16 个数字通道；数字通道需选购逻辑探头
• 50 Ω 上升时间（10%-90%，典型值）：DHO5054 / DHO5058 为 750 ps；DHO5104 / DHO5108 为 400 ps；MHO5054 / MHO5056 为 750 ps；MHO5104 / MHO5106 为 ≤ 400 ps（单通道与半通道）、≤ 440 ps（全通道）
• 最大模拟通道采样率：DHO5058 / DHO5108 与 MHO 系列为 4 GSa/s（单通道与半通道）、2 GSa/s（全通道）；DHO5054 / DHO5104 为 4 GSa/s（单通道、半通道与全通道）
• 数字通道指标（MHO 系列）：最大采样率 1 GSa/s / CH；带宽 200 MHz；最大存储深度 125 Mpts
• 最大存储深度：500 Mpts（单通道与半通道），250 Mpts（全通道）
• 采样方式：实时采样
• 最高波形捕获率：200,000 wfms/s（向量模式）；1,000,000 wfms/s（快速录制模式）
• 垂直分辨率：12 bit，高分辨率模式下可达 16 bit
• 最大录制帧数：最高 500,000 帧
• 峰值检测：捕获最窄 500 ps 的毛刺
• 显示屏尺寸和类型：10.1 英寸多点触摸电容屏
• 显示分辨率：1280 × 800
垂直系统 — 模拟通道
• 输入耦合：直流、交流或接地（DC、AC、GND）
• 输入阻抗：1 MΩ ±1%，50 Ω ±1%
• 输入电容：19 pF ±3 pF
• 探头衰减系数设定（电压探头）：0.001X、0.002X、0.003X、0.005X、0.01X、0.02X、0.03X、0.05X、0.1X、0.2X、0.3X、0.5X、1X、2X、3X、5X、10X、15X、20X、50X、100X、150X、200X、500X、1000X、1500X、2000X、5000X、10000X、15000X、20000X、50000X 和自定义
• 探头衰减系数设定（电流探头）：0.001 V/A、0.002 V/A、0.003 V/A、0.005 V/A、0.01 V/A、0.02 V/A、0.03 V/A、0.05 V/A、0.1 V/A、0.2 V/A、0.3 V/A、0.5 V/A、1 V/A、2 V/A、3 V/A、5 V/A、10 V/A 和自定义
• 探头标识：自动识别 RIGOL 探头
• 最大输入电压：1 MΩ 为 CAT I 300 Vrms、400 Vpk（DC + Vpeak）；50 Ω 为 5 Vrms
• 垂直分辨率：12 bit（高分辨率模式下可达 16 bit）
• 有效位数（ENOB，典型值）：1 GHz 带宽 7.7；500 MHz 带宽 7.7；250 MHz 带宽 8；20 MHz 带宽 6.4（10 MHz 输入频率、50 Ω 输入阻抗、50 mV/div 档位、95% Fullscale 输入）
• 垂直灵敏度范围：1 MΩ 为 100 μV/div ~ 10 V/div；50 Ω 为 100 μV/div ~ 1 V/div（500 μV/div 为对 1 mV/div 的数字放大，垂直精度计算的 Fullscale 为 8 mV）
• 偏移范围（1 MΩ）：±1 V（≥ 1 mV/div 且 ≤ 65 mV/div）、±10 V（＞ 65 mV/div 且 ≤ 274 mV/div）、±20 V（＞ 274 mV/div 且 ≤ 2.79 V/div）、±100 V（＞ 2.79 V/div 且 ≤ 10 V/div）
• 偏移范围（50 Ω）：±1 V（≥ 1 mV/div 且 ≤ 136 mV/div）、±4 V（＞ 136 mV/div）
• 动态范围：±4 div（12 bit）
• 带宽限制（典型值）：20 MHz、250 MHz、FULL，每通道独立可选；垂直档位 ≤ 500 μV 时自动设为 250 MHz，≤ 200 μV 时自动设为 20 MHz
• 直流增益精确度：±2%（＜ 5 mV FullScale）；±1%（≥ 5 mV FullScale）
• 直流偏移精确度：≤ 200 mV/div 为 ±0.1 div ±2 mV ±1.5% 偏移量；＞ 200 mV/div 为 ±0.1 div ±2 mV ±1.0% 偏移量
• 通道间隔离度：≥ 100:1（直流至 500 MHz）；≥ 40:1（500 MHz 至 800 MHz）；≥ 30:1（800 MHz 至 1 GHz，@4 GSa/s）
• ESD 容限：±8 kV（对于输入 BNC）
垂直系统 — 数字通道
• 适用型号：仅 MHO5054、MHO5104、MHO5056、MHO5106 支持数字通道
• 通道数量：16 个输入通道（D0~D15），其中 D0~D3 为一组、D4~D7 为一组、D8~D11 为一组、D12~D15 为一组
• 阈值范围：±15.0 V，10 mV 步进
• 阈值精度：±（100 mV + 3% 的阈值设置）
• 阈值选择：TTL（1.4 V）、CMOS5.0（2.5 V）、CMOS3.3（1.65 V）、CMOS2.5（1.25 V）、CMOS1.8（0.9 V）、ECL（-1.3 V）、PECL（3.7 V）、LVDS（1.2 V）、0.0 V；用户定义（4 通道一组可调阈值）
• 最大可输入电压：±40 V 峰值 CAT I；瞬时过压 800 Vpk
• 最大输入动态范围：±10 V + 阈值
• 最小电压摆幅：500 mVpp
• 输入电阻：100 kΩ ±1%
• 探头负载：约 11 pF
• 垂直分辨率：1 bit
本底噪声
• 50 Ω 输入、1 GHz 带宽：≤ 500 μV/div 212 μVrms；1 mV/div 350 μVrms；2 mV/div 350 μVrms；5 mV/div 350 μVrms；10 mV/div 560 μVrms；20 mV/div 770 μVrms；50 mV/div 1.5 mVrms；100 mV/div 2.8 mVrms；200 mV/div 7.5 mVrms；500 mV/div 15.6 mVrms；1 V/div 28.0 mVrms
• 50 Ω 输入、500 MHz 带宽：≤ 500 μV/div 170 μVrms；1 mV/div 280 μVrms；2 mV/div 280 μVrms；5 mV/div 280 μVrms；10 mV/div 450 μVrms；20 mV/div 620 μVrms；50 mV/div 1.2 mVrms；100 mV/div 2.3 mVrms；200 mV/div 6 mVrms；500 mV/div 12.5 mVrms；1 V/div 23 mVrms
• 1 MΩ 输入、500 MHz 带宽：≤ 500 μV/div 200 μVrms；1 mV/div 200 μVrms；2 mV/div 200 μVrms；5 mV/div 225 μVrms；10 mV/div 370 μVrms；20 mV/div 660 μVrms；50 mV/div 1.3 mVrms；100 mV/div 4.3 mVrms；200 mV/div 6.6 mVrms
• 1 MΩ 输入、500 MHz 带宽（续）：500 mV/div 18.7 mVrms；1 V/div 30.0 mVrms；2 V/div 54.0 mVrms；5 V/div 186.0 mVrms；10 V/div 300.0 mVrms
• 测量条件：2 μs/DIV，100 kpts 存储深度，使用有效值测量
水平系统 — 模拟通道
• 时基范围：200 ps/div ~ 500 s/div，支持时基微调
• 时基分辨率：20 ps
• 时基精度：±1.5 ppm ±1 ppm/year
• 时基延迟范围：触发前 -5 div；触发后 1 s 或 100 div 中的最大值
• 时基增量测量精度：±（时基精度 × 读数）±（0.001 × 屏幕宽度）± 20 ps
• 通道间偏移校正：范围 ±100 ns，精度 ±1 ps
• 模拟通道间延迟（典型值）：≤ 200 ps（任意通道，相同输入阻抗、DC 耦合，100 mV/div 与 200 mV/div 下相同 Volts/div）
• 水平模式：YT（默认）；XY（通道 1/2/3/4/5/6/7/8）；SCAN（时基 ≥ 200 ms/div）；ROLL（时基 ≥ 50 ms/div 或 ≥ 100 ms/div 可选，通过调节水平时基旋钮可自动进入或退出）
采集系统
• 最大模拟通道采样率：DHO5058 / DHO5108 与 MHO 系列为 4 GSa/s（单通道与半通道）、2 GSa/s（全通道）；DHO5054 / DHO5104 为 4 GSa/s（单通道、半通道与全通道）
• 最大模拟通道存储深度：500 Mpts（单通道与半通道），250 Mpts（全通道）
• 获取方式：普通（默认）；峰值检测（捕获窄至 500 ps 的毛刺）；平均模式（可选 2、4、8、16 … 65536）；高分辨率（14 bit、16 bit）
• 波形录制：波形捕获率高达 1,000,000 wfms/s
• 向量模式：波形捕获率 ≤ 200,000 wfms/s
触发系统
• 触发源：模拟通道（1~8）、EXT TRIG、AC Line
• 触发模式：自动、普通、单次
• 触发耦合：直流（直流耦合触发）；交流（交流耦合触发，截止频率约 16 kHz，仅内部触发）；高频抑制（截止频率约 200 kHz，仅内部触发）；低频抑制（截止频率约 180 kHz，仅内部触发）；噪声抑制（为触发电路增加迟滞，仅内部触发，可选择打开或关闭）
• 释抑范围：8 ns ~ 10 s
• 触发带宽：内部触发为示波器模拟带宽；外部触发 200 MHz
• 触发灵敏度：内部触发 0.50 div（≥ 50 mV/div），打开噪声抑制后 0.7 div；外部触发 200 mVpp（DC~100 MHz）、500 mVpp（100 MHz~200 MHz）
• EXT 触发输入电阻：1 MΩ ±1%，BNC 连接器
• 触发抖动（典型值）：＜ 1 nsrms（Normal 采样模式、边沿触发、触发电平位于 EXT 输入信号 50% 附近）
• 触发电平范围：内部触发为距屏幕中心 ±5 格；外部触发 ±5 V；AC Line 触发电平固定于 40%~60%
触发类型
• 标配：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第 N 边沿触发，以及 I2C、SPI、RS232/UART、CAN
• 选配：LIN（MHO/DHO5000-AUTOA）、FlexRay（MHO/DHO5000-FLEXA）、I2S（MHO/DHO5000-AUDIOA）、MIL-STD-1553（MHO/DHO5000-AEROA）
• 边沿：在输入信号指定边沿的阈值上触发，边沿类型含上升沿、下降沿或任意沿；信源 CH1~CH8、D0~D15、EXT 或 AC Line
• 脉宽：在指定宽度的正脉宽或负脉宽上触发，脉冲宽度高于或低于某个值，或处于某个时间范围内；信源 CH1~CH8、D0~D15
• 斜率：在指定时间的正斜率或负斜率上触发，斜率时间高于或低于某个值，或处于某个时间范围内；信源 CH1~CH8
• 视频：在符合视频标准的所有行、指定行、奇数场或偶数场触发，支持 NTSC、PAL/SECAM、480p/60 Hz、576p/50 Hz、720p/60 Hz、720p/50 Hz、720p/30 Hz、720p/25 Hz、720p/24 Hz、1080p/60 Hz、1080p/50 Hz、1080p/25 Hz、1080p/24 Hz、1080i/60 Hz、1080i/50 Hz；信源 CH1~CH8
• 码型：通过查找指定码型识别触发条件，码型是多个选定信源的 AND 组合，每个信源的逻辑码型为 H、L、X、上升沿或下降沿；信源 CH1~CH8、D0~D15
• 持续时间：在指定码型满足指定持续时间条件时触发，持续时间高于或低于某个值，或处于某个时间范围内 / 范围外；信源 CH1~CH8、D0~D15
• 超时：当从某个事件开始一直保持的时间超过指定时间时触发，事件可指定为上升沿、下降沿或任意沿；信源 CH1~CH8、D0~D15
• 欠幅脉冲：在脉冲幅度跨过了一个阈值但没有跨过另一个阈值的脉冲信号上触发；信源 CH1~CH8
• 超幅脉冲：在信号上升沿跨过高阈值或下降沿跨过低阈值时的指定超幅状态下触发，超幅状态可为超幅进入、超幅退出或指定超幅时间；信源 CH1~CH8
• 延迟：在信源 A 指定边沿与信源 B 指定边沿之间的时间差符合指定时间条件时触发；信源 CH1~CH8、D0~D15
• 建立保持：当输入的时钟信号和数据信号之间的建立时间或保持时间小于指定时间时触发；信源 CH1~CH8、D0~D15
• 第 N 边沿：在指定空闲时间后第 N 个指定边沿上触发，边沿可指定为上升沿或下降沿；信源 CH1~CH8、D0~D15
• RS232/UART：在高达 20 Mb/s 的 RS232/UART 总线的帧起始、错误帧、校验错误或数据上触发；信源 CH1~CH8、D0~D15
• I2C：在 I2C 总线的启动、停止、重启、丢失确认、地址（7 位、8 位或 10 位）、数据或地址数据上触发；信源 CH1~CH8、D0~D15
• SPI：在 SPI 总线指定数据位宽（4~32）的指定码型上触发，支持片选（CS）和超时；信源 CH1~CH8、D0~D15
• CAN：触发高达 5 Mb/s 的 CAN 总线信号的帧起始、帧结束、远程帧 ID、过载帧、数据帧 ID、数据帧数据、数据和 ID、错误帧、位填充错误、应答错误、校验错误、格式错误和任意错误，信号类型支持 CAN_H、CAN_L、发送/接收、差分；信源 CH1~CH8、D0~D15
• FlexRay（选件 MHO/DHO5000-FLEXA）：触发高达 10 Mb/s 的 FlexRay 总线信号的位置（TSS 结束、FSS_BSS 结束、FES 结束、DTS 结束）、帧（空帧、同步帧、起始帧、所有帧）、符号（CAS/MTS、WUS）、错误（头部 CRC 错误、尾部 CRC 错误、解码错误、任意错误）；信源 CH1~CH8、D0~D15
• LIN（选件 MHO/DHO5000-AUTOA）：触发高达 20 Mb/s 的 LIN 总线信号的同步、标识符、数据（长度可选）、数据和 ID、唤醒帧、睡眠帧、错误帧；信源 CH1~CH8、D0~D15
• I2S（选件 MHO/DHO5000-AUDIOA）：触发音频左通道、右通道或任意通道的数据（＝、≠、＞、＜、＜＞、＞＜），对齐标准支持 I2S 标准、左对齐、右对齐；信源 CH1~CH8、D0~D15
• MIL-STD-1553（选件 MHO/DHO5000-AEROA）：触发 MIL-STD-1553 总线信号的同步（数据帧同步、命令/状态同步、所有帧同步）、数据字、RTA、RTA+11Bit、错误（同步错误、校验错误）；信源 CH1~CH8、D0~D15
搜索导航
• 类型：边沿、脉宽
• 信源：模拟通道
• 复制：可与触发设置相互拷贝，也可独立设置，包括阈值设置与搜索条件设置
• 结果显示：以事件列表形式展示，可以导出到外部存储器或内部存储器
• 导航：时间导航按时间顺序查看采集到的波形；事件导航借助导航按键自动滚动查看搜索结果
波形测量
• 光标数量：2 对 XY 光标
• 手动模式：光标间电压差（∆Y）、光标间时间差（∆X）、∆X 的倒数（Hz，即 1/∆X）
• 追踪模式：固定 Y 轴追踪 X 波形点的电压值和时间值；固定 X 轴追踪 Y 波形点的电压值和时间值
• 自动测量光标：允许在自动测量时显示光标
• XY 模式：在 XY 时基模式下测量对应通道波形的电压参数（X = 通道 1，Y = 通道 2）
• 自动测量：41 种自动测量、最多同时显示 14 个测量；测量源 CH1~CH8、D0~D15、Math1~Math4；测量区域主时基、扩展时基
• 全部测量：显示当前测量通道的垂直、水平 33 种测量项，测量结果不断更新
• 垂直测量项：最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、过冲、预冲、面积、单周期面积、交流有效值
• 水平测量项：周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、下降沿数、最大值时刻、最小值时刻、正斜率、负斜率
• 其它测量项：延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）
• 统计：统计项为当前值、平均值、最大值、最小值、标准差、计数值；支持设置统计次数
波形运算
• 数学函数数量：4 个，可同时显示 4 个数学函数
• 运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波
• 色温：支持 FFT 的色温显示
• FFT 记录长度：最大 1 Mpts
• FFT 窗口类型：矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角
• FFT 峰值搜索：最多 15 个峰值，基于用户可调阈值和偏移阈值确定
波形分析
• 波形录制：将被测信号按触发事件分段存储，每个触发事件到来时将采集的全部波形数据作为一个分段保存在易失性存储空间，最多采集的分段数多达 50 万；源为所有打开的模拟通道和数字通道；支持逐帧或连续播放，对播放的波形可进行运算、测量和解码
• 通过测试：将被测信号与用户自定义的规则（模板）比较，提供通过、失败数量和测试总数；通过/失败事件可触发立即停止、蜂鸣器和屏幕截图；源为任意模拟通道
• 色温：提供波形强度的三维视图，色温级数 ＞ 16 级、256 级色阶显示；源为任意模拟通道；色彩主题为温度和亮度；支持所有模式
串行解码
• 解码个数：4 个，可支持四种协议类型同时解码和开关
• 解码类型：标配并行、RS232/UART、I2C、SPI、CAN；选件 LIN、CAN-FD、FlexRay、I2S、MIL-STD-1553
• 并行：最高 4 位并行总线解码，支持任意模拟通道，支持自定义时钟和自动时钟配置；信源通道 CH1~CH8、D0~D15
• RS232/UART：解码高达 20 Mb/s 的 RS232/UART 总线 TX/RX 信号的数据（5~9 位），支持校验位（奇校验、偶校验或无校验）和停止位（1~2 位）设置；信源通道 CH1~CH8、D0~D15
• I2C：解码 I2C 总线的地址（包含或不包含读写位）、数据和 ACK；信源通道 CH1~CH8、D0~D15
• SPI：解码 SPI 总线 MISO/MOSI 的数据（4~32 位），模式支持超时和片选（CS）；信源通道 CH1~CH8、D0~D15
• CAN：解码高达 5 Mb/s 的 CAN 总线的远程帧（ID、字节数、CRC）、过载帧和数据帧（标准/扩展 ID、控制域、数据域、CRC、ACK），信号类型支持 CAN_H、CAN_L、发送/接收、差分；信源通道 CH1~CH8、D0~D15、Math1~Math4
• CAN-FD（选件 MHO/DHO5000-AUTOA）：解码高达 10 Mb/s 的 CAN-FD 总线的远程帧（ID、字节数、CRC）、过载帧和数据帧（标准/扩展 ID、控制域、数据域、CRC、ACK）；信源通道 CH1~CH8、D0~D15、Math1~Math4
• LIN（选件 MHO/DHO5000-AUTOA）：解码 1.X 或 2.X 版本的 LIN 总线，速度最高 20 Mb/s，解码显示同步、标识符、数据、校验和；信源通道 CH1~CH8、D0~D15
• FlexRay（选件 MHO/DHO5000-FLEXA）：解码高达 10 Mb/s 的 FlexRay 总线的帧 ID、PL（有效负载长度）、Header CRC、Cycle count、数据、Tail CRC 和 DTS（动态结尾序列），信号类型支持 BP、BM、RX/TX；信源通道 CH1~CH8、D0~D15
• I2S（选件 MHO/DHO5000-AUDIOA）：解码 I2S 音频总线左声道数据和右声道数据，支持 4~32 位，对齐标准支持标准 I2S、左对齐和右对齐；信源通道 CH1~CH8、D0~D15
• MIL-STD-1553（选件 MHO/DHO5000-AEROA）：解码 MIL-STD-1553 总线信号的数据字、命令字和状态字（地址 + 后 11 位）；信源通道 CH1~CH8、D0~D15
伯德图
• 适用型号：仅 MHO5054 和 MHO5104 型号标配伯德图功能
• 起始频率：10 Hz ~ 3 MHz
• 终止频率：100 Hz ~ 30 MHz（终止频率需大于起始频率）
• 点数/十倍频：10 ~ 100
• 输出幅值：20 mV ~ 10 V（1 MΩ）；10 mV ~ 5 V（50 Ω）
任意波形/函数发生器
• 适用型号：仅 MHO5054 和 MHO5104 支持选配任意波形/函数发生器功能（技术指标为典型值）
• 通道数量：双通道；输出方式为普通双通道输出；采样率 1 GSa/s；垂直分辨率 16 bit；最高频率 50 MHz
• 输出波形：标准波形含正弦波、方波、脉冲、锯齿波、噪声；内建波形含直流、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢
• 两通道同步精度：200 ps
• 正弦波：频率范围 1 µHz ~ 50 MHz；平坦度 ±0.5 dB（相对 1 kHz）；谐波失真 -40 dBc；杂散（非谐波）-40 dBc；总谐波失真 ＜ 1%；信噪比 40 dB
• 方波/脉冲：频率范围 1 µHz ~ 20 MHz；上升下降时间 ≤ 9 ns（幅值 ≤ 2 Vpp、50 Ω 负载）；过冲 ＜ 4%；脉宽 ≥ 10 ns；占空比 10% ~ 90% 或 10 ns（取两者较大值）；抖动（rms）500 ps
• 锯齿波：频率范围 1 µHz ~ 2 MHz；线性度 1%；对称性 0.1% ~ 99.9%
• 噪声：截止带宽 40 MHz
• 频率：精度 100 ppm；分辨率 0.1 Hz 或 4 位，取两者较大值
• 幅度：输出范围 2 mVpp ~ 10 Vpp（1 MΩ）；1 mVpp ~ 5 Vpp（50 Ω）；分辨率 100 μV 或 3 位（取较大值）；精度 ±（设置值的 2% + 1 mV）（频率 = 1 kHz）
• 直流偏移：范围 -10 V ~ 10 V；分辨率 100 μV 或 3 位（取较大值）；精度 ±（偏移设置值的 2% + 5 mV + 幅度的 0.5%）
• 调制 — AM：调制波形为正弦波、方波、三角波、上锯齿波、下锯齿波、噪声；载波为正弦波、方波、锯齿波、内建波形；调制源内部；调制深度 0% ~ 120%；调制频率 2 mHz ~ 1 MHz
• 调制 — FM：调制波形为正弦波、方波、三角波、上/下锯齿波、噪声；载波为正弦波、方波、锯齿波、内建波形；调制源内部；频偏 0 ~ 1 kHz（受载波频率设置限制）；调制频率 2 mHz ~ 1 MHz
• 调制 — PM：调制波形为正弦波、方波、三角波、上锯齿波、下锯齿波、噪声；载波为正弦波、方波、锯齿波、内建波形；调制源内部；相移 0° ~ 360°（默认 90°）；调制频率 2 mHz ~ 1 MHz
自动
• AutoScale：最小电压大于 10 mVpp，占空比大于 1%，频率高于 35 Hz
数字电压表
• 源：任意模拟通道
• 功能：DC、AC+DCrms、ACrms
• 分辨率：ACV/DCV 为 4 位
• 限值警告：支持上下限设置、超限条件设置和超限提示
高精度频率计
• 源：任意模拟通道、数字通道和 EXT
<div style="font-size:15px;line-height全部
厂家联系方式
客服热线：400 620 0002
Email：info-cn@rigol.com
官网：www.rigol.com
华北区（代理商）
北京神州技测科技有限公司 86-10-84926100
北京神州衡测科技有限公司
北京市华联仪器仪表销售服务有限公司 86-10-66172588
北京兴海联科技开发有限公司 86-10-62612170
北京东方中科集成科技股份有限公司 010-68715566
北京中科浩电科技有限公司
天津市中环科仪科技发展有限公司 86-22-87894922 13920607893
北京嘉兆华明电子科技有限公司
东北区（代理商）
沈阳晶恒永创仪器设备有限公司 86-24-88590871
沈阳贝海瀛科技有限公司 400-071-0031/15942096788
哈尔滨市爱思电子有限公司 0451- 51181673 /51181674 /51181675/ 51181676
上德自动化（大连）有限公司
华东区（代理商）
神州技测（上海）电子科技有限公司 021-50301927
上海广道电子有限公司 021-54357680 13601697484
上海伊测电子科技有限公司 021-53088879 / 53088897 / 53088697
上海昊伦电子科技有限公司 86-021-64262068
上海尼博电子科技有限公司 13818362325
青岛神州衡测科技有限公司 0532-80632739/18653206420
苏州众业电子有限公司 86-512-65090040
南京燎宇电子有限责任公司 025-84893474
南京雷润信息科技有限公司 25-8660 4379
杭州锐进电子有限公司 86-0571-86973891
杭州力禾电子仪器有限公司 86-571-85357135
杭州杨中电子仪器设备有限公司 86-571-88009372
杭州捷孚电子技术有限公司 13958067954
安徽绿扬电子仪器有限公司 0551-63612115
合肥瑞测电子科技有限公司 0551-63660173
合肥新普仪测科技有限公司 0551-65177518,65177528
福州海峡运通电子科技有限公司 0591-87117768 0591-87117758
青岛鲁芯仪器有限公司 0532-80669058
山东中佳浩天科技有限公司 0532-57730288
电计贸易（上海）有限公司
无锡市万测科技有限公司 0510-82711742
南京桔红自动化科技有限公司
南京昊讯拓电子科技有限公司 13675113232
与时（山东）电子有限公司
合肥君普电子设备有限公司 18196526126
Denkei电计贸易（上海）有限公司 021-34293340
华中区（代理商）
曲尺技术(武汉)有限公司 027－87771662 / 15377622261
湖北鑫合欣科技有限公司 86-27-87538900
武汉神州技测科技有限公司 027-63497069
湖南锐格电子科技有限公司 0731-85150838
湖南湘科力创信息科技有限公司 0731-82194331 13297311688
华南区（代理商）
广州市中普电子有限公司 86-20-84228832
神州技测（深圳）科技有限公司 86-755-22200314
深圳市腾瑞达科技有限公司 0755-82909234
深圳市兴力高电子科技有限公司 86-755-29126662
深圳市易星标技术有限公司 0755-86572858
亿佰科技(深圳)有限公司 18923795290
深圳市精睿领先科技有限公司 0755-27889552
广州普庆电子科技有限公司 020-22127899
深圳市仪表世界连锁店有限公司 0755-83014695
深圳市零式未来科技有限公司 132 6717 5598/0755-83014695
深圳市汤鸣科技有限公司 400-8810-816
西南区（代理商）
成都虹威科技有限公司 15828202898 | 028-85363498
成都中科川佳科技有限公司 028-83255232
成都安诚迅飞电子科技有限公司 028-86027579
重庆红华仪器仪表有限公司 86-23-63533830
中科天衡（成都）科技有限公司
西北区（代理商）
陕西成和电子科技有限公司 029-88855108
陕西飞创腾达电子科技有限公司 029-85366100
西安安泰测试设备有限公司 029-88353093
兰州启东科技有限公司 13609356833
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
