MSO/DS9000 系列数字示波器 · 详细指标
按官方数据手册(DSA40003-1110)分组收录全部关键技术指标 · 2 GHz ~ 6 GHz · 最多 4 模拟通道 + 16 数字通道 · 20 GSa/s · 8-bit(高分辨率 9~16 bits)· 2 Gpts
产品简介

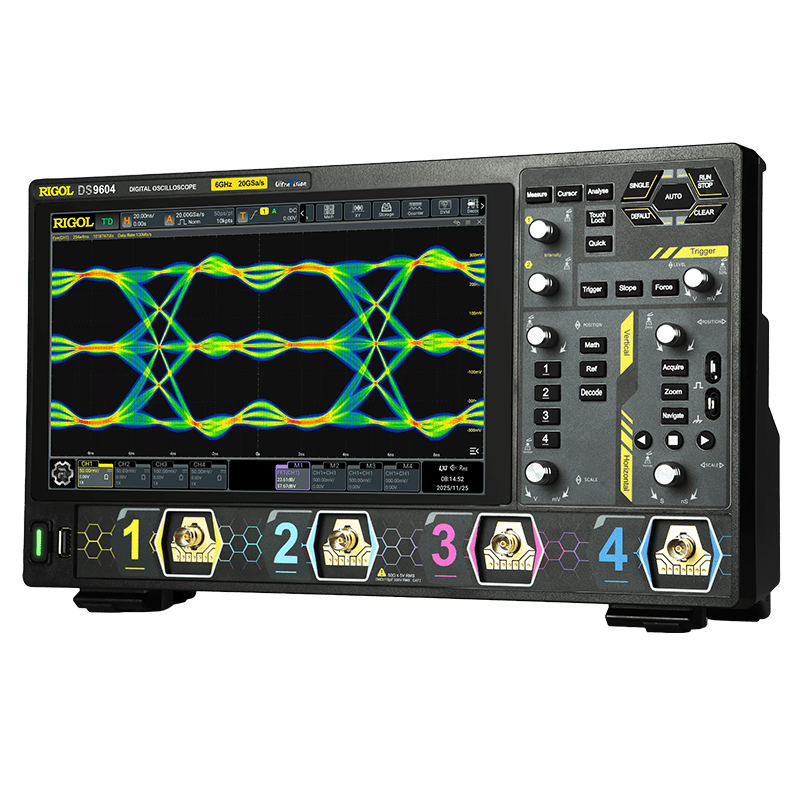

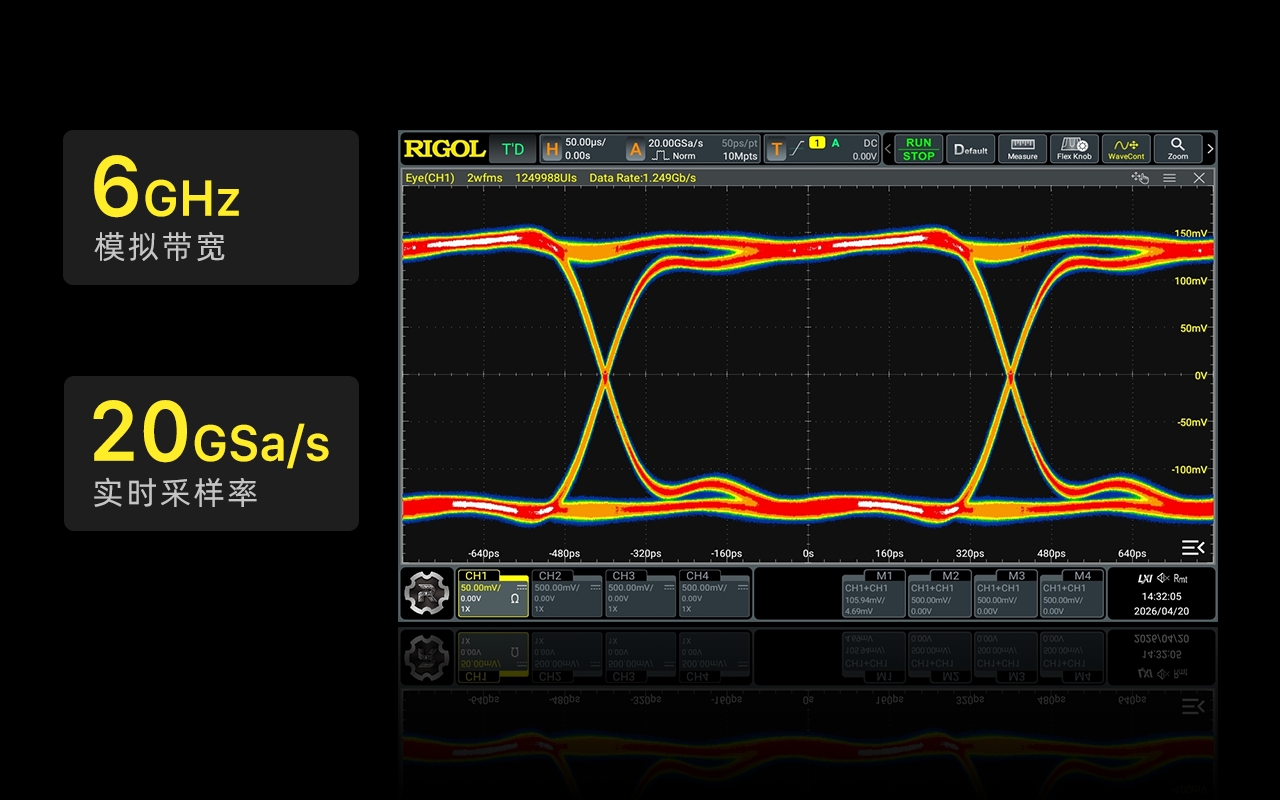

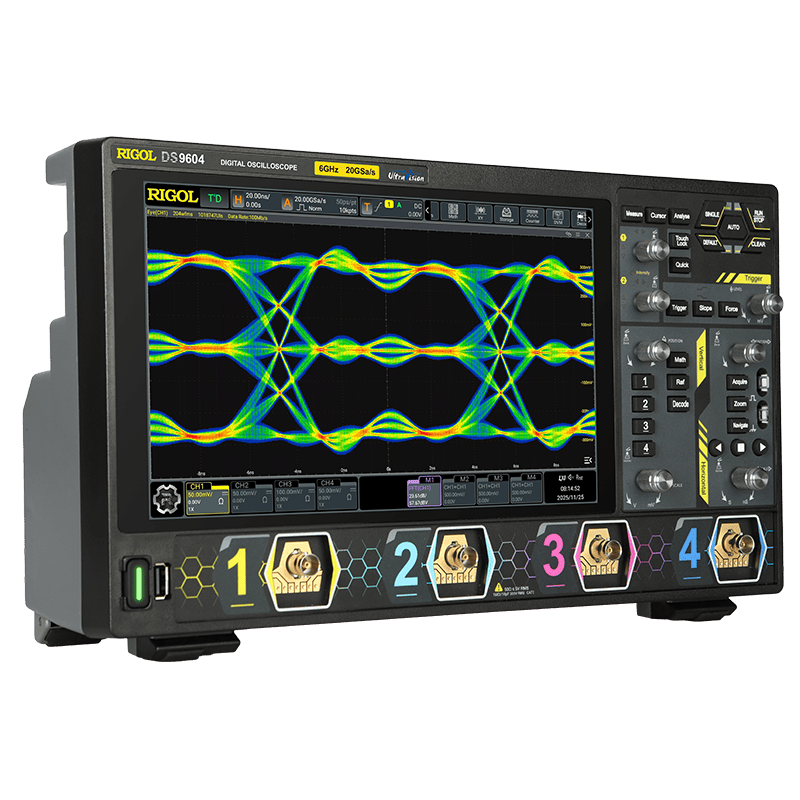

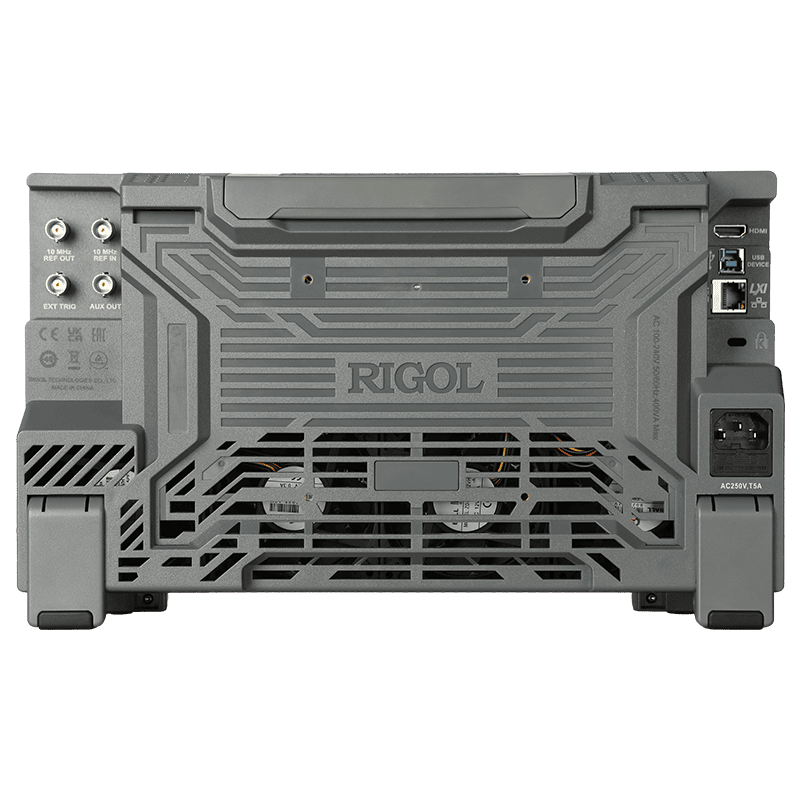

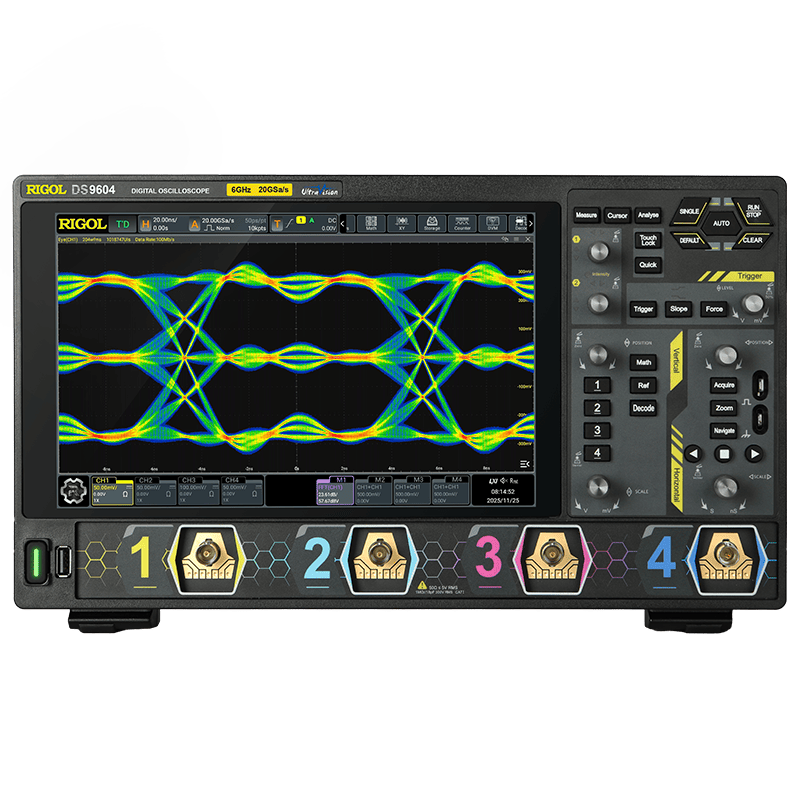

MSO/DS9000 系列是普源精电面向主流高性能数字示波器市场推出的产品线,搭载 RIGOL 全新自研核心模组,模拟带宽覆盖 2 GHz 至 6 GHz,最高实时采样率 20 GSa/s,最多 4 个模拟通道与 16 个数字通道,标配存储深度 500 Mpts(半通道)、选配后最高 2 Gpts,快速录制模式下波形捕获率最高 1,000,000 帧/秒。
本页按官方数据手册分组收录全部关键技术指标(型号与主要参数、垂直系统、数字通道、水平系统、采集系统、触发系统、搜索导航、波形测量、波形运算与 FFT、波形分析、串行解码、函数/任意波形发生器、伯德图、协议一致性分析、数字电压表、高精度频率计、命令集、显示与处理器、接口规格、电源、环境、保修与校准间隔、法规标准、机械规格、非易失性存储器、订货信息);产品定位、特性与应用请见 MSO/DS9000 产品介绍页。除标有「典型值」的规格以外,所用规格都有保证;指标在满采样率、200 ns/div 水平时基以及 100 kpts 存储深度设置下测得(本底噪声项)。
技术指标
型号与主要参数
• DS9202:2 GHz,10 GSa/s,8-bit,2 通道数字示波器
• DS9204:2.5 GHz,20 GSa/s,8-bit,4 通道数字示波器
• DS9404:4 GHz,20 GSa/s,8-bit,4 通道数字示波器
• DS9604:6 GHz,20 GSa/s,8-bit,4 通道数字示波器
• MSO9402:4 GHz,20 GSa/s,8-bit,2+16 通道数字示波器
• 通道数:最多 4 个模拟通道 + 1 个 EXT 通道;MSO 型号另支持 16 个数字通道(D0~D15)
• 垂直分辨率:8 bits,高分辨率模式下 9~16 bits 可调
• 峰值检测:捕获最窄 200 ps 的毛刺

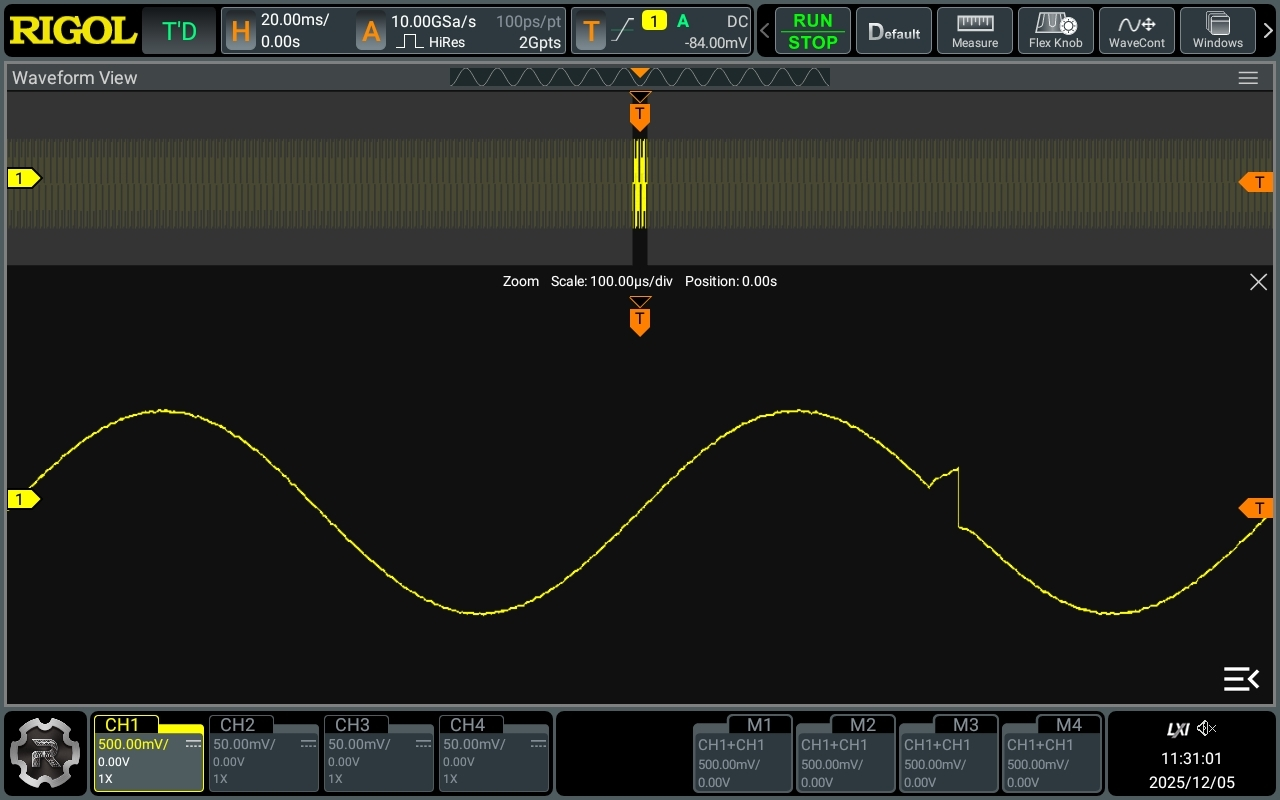

• 硬件实时波形录制和回放:2,000,000 帧 @ 2 Gpts

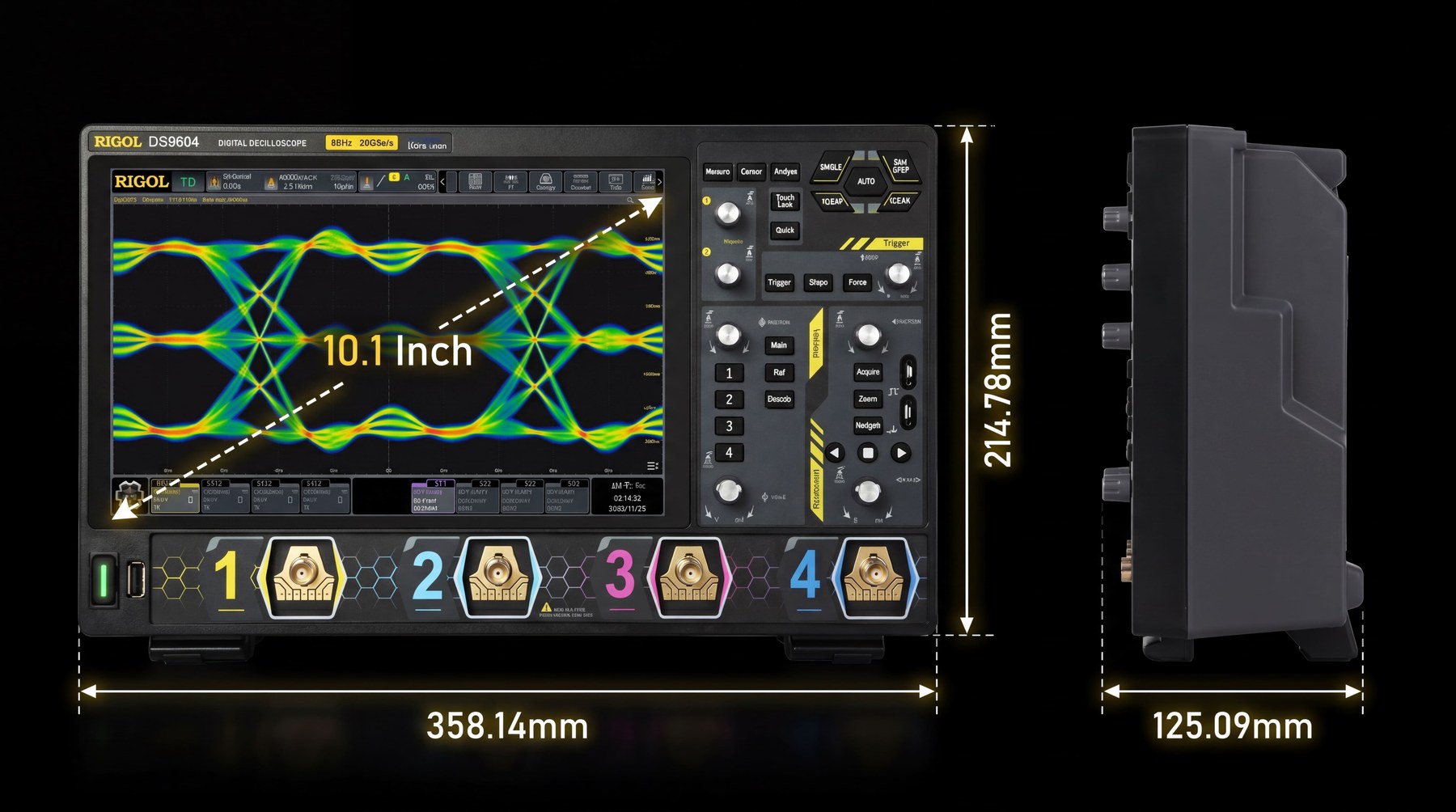

• 显示屏尺寸和类型:10.1 英寸多点触摸电容屏
• 显示分辨率:1280 × 800
垂直系统 — 模拟通道
• 输入耦合:50 Ω 为直流(DC);1 MΩ 为直流、交流或接地(DC、AC、GND)
• 输入阻抗:1 MΩ ±1%,50 Ω ±2%
• 输入电容:18 pF ±3 pF
• 探头衰减系数设定(探头比):0.001X、0.002X、0.003X、0.005X、0.01X、0.02X、0.03X、0.05X、0.1X、0.2X、0.3X、0.5X、1X、2X、3X、5X、10X、15X、20X、50X、100X、150X、200X、500X、1000X、1500X、2000X、5000X、10000X、15000X、20000X、50000X 及自定义
• 探头标识:自动识别 RIGOL 探头
• 最大输入电压:1 MΩ 通道 CAT I 300 Vrms、400 Vpk;50 Ω 通道 5 Vrms
• 垂直分辨率:8 bits(高分辨模式下 9~16 bits 可调)
• 垂直灵敏度范围:1 MΩ 通道 1 mV/div ~ 10 V/div(垂直档位 ≤ 4 mV/div 时带宽限制为 20 MHz);50 Ω 通道 1 mV/div ~ 1 V/div(垂直档位 ≤ 4 mV/div 时带宽限制为 200 MHz)
• 偏移范围(1 MΩ):±0.8 V(≤ 80 mV/div)、±4 V(> 80 mV/div 且 ≤ 320 mV/div)、±18 V(> 320 mV/div 且 ≤ 3.2 V/div)、±100 V(> 3.2 V/div 且 ≤ 10 V/div)
• 偏移范围(50 Ω):±0.6 V(≤ 150 mV/div)、±2.2 V(> 150 mV/div 且 ≤ 370 mV/div)、±3.8 V(> 370 mV/div)
• 动态范围:±4 div
• 带宽限制(典型值):1 MΩ 为 20 MHz、200 MHz、500 MHz(关闭);50 Ω 按机型分档 —— DS9202:200 MHz、500 MHz、1 GHz、2 GHz(关闭);DS9204:200 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz(关闭);MSO9402 / DS9404:200 MHz、500 MHz、1 GHz、2 GHz、3 GHz、4 GHz(关闭);DS9604:200 MHz、500 MHz、1 GHz、2 GHz、3 GHz、4 GHz、5 GHz、6 GHz(关闭)
• 直流增益精确度:1 MΩ ±2% 满刻度;50 Ω ±3% 满刻度(< 5 mV/div)、±2% 满刻度(≥ 5 mV/div)
• 直流偏移精确度:≥ 2 mV/div 且 ≤ 200 mV/div 时 ±0.1 div ±2 mV ±1.5% 偏移量;> 200 mV/div 时 ±0.1 div ±2 mV ±1.0% 偏移量
• 通道间隔离度:> 100:1(直流至 1 GHz),> 30:1(> 1 GHz)
• ESD 容限:±8 kV(BNC 输入)
• 有效位数(50 Ω 输入阻抗、100 mV/div、10 MHz 输入信号、幅度为满量程的 95%,实测值):200 MHz 带宽 6.4;500 MHz 带宽 6.3;1 GHz 带宽 6.2;2 GHz 带宽 6.0;3 GHz 带宽 5.8;4 GHz 带宽 5.5;6 GHz 带宽 5.2
垂直系统 — 数字通道
• 通道数量:16 个输入通道(D0~D15),其中 D0~D3 为一组、D4~D7 为一组、D8~D11 为一组、D12~D15 为一组
• 阈值范围:±15.0 V,10 mV 步进
• 阈值精度:±(100 mV + 3% 的阈值设置)
• 阈值选择:TTL(1.4 V)、CMOS5.0(2.5 V)、CMOS3.3(1.65 V)、CMOS2.5(1.25 V)、ECL(-1.3 V)、PECL(3.7 V)、LVDS(1.2 V),以及用户定义(4 通道一组可调阈值)
• 最大可输入电压:±40 V 峰值 CAT I;瞬时过压 800 Vpk
• 最大输入动态范围:±10 V + 阈值
• 最小电压摆幅:500 mVpp
• 输入电阻:100 kΩ ±1%;探头负载约 11 pF
• 垂直分辨率:1 bit
• 本底噪声(50 Ω,AC RMS):2.5 GHz 带宽机型 —— 1 mV/div @200 MHz 0.12 mVrms、5 mV/div 0.40 mVrms、10 mV/div 0.70 mVrms、20 mV/div 1.2 mVrms、50 mV/div 2.8 mVrms、100 mV/div 4.4 mVrms、200 mV/div 11 mVrms、500 mV/div 20 mVrms、1 V/div 33 mVrms
• 本底噪声(50 Ω,AC RMS):4 GHz 带宽机型 —— 1 mV/div @200 MHz 0.12 mVrms、5 mV/div 0.70 mVrms、10 mV/div 0.90 mVrms、20 mV/div 1.5 mVrms、50 mV/div 3.2 mVrms、100 mV/div 4.8 mVrms、200 mV/div 14 mVrms、500 mV/div 26 mVrms、1 V/div 40 mVrms
• 本底噪声(50 Ω,AC RMS):6 GHz 带宽机型 —— 1 mV/div @200 MHz 0.12 mVrms、5 mV/div 0.90 mVrms、10 mV/div 1.1 mVrms、20 mV/div 1.7 mVrms、50 mV/div 3.4 mVrms、100 mV/div 5.0 mVrms、200 mV/div 16 mVrms、500 mV/div 30 mVrms、1 V/div 45 mVrms
• 本底噪声(1 MΩ,500 MHz 带宽,噪声值 AC RMS):1 mV/div @20 MHz 0.14 mVrms、2 mV/div @20 MHz 0.13 mVrms、5 mV/div 0.15 mVrms、10 mV/div 0.27 mVrms、20 mV/div 0.36 mVrms、50 mV/div 0.76 mVrms、100 mV/div 3.00 mVrms、200 mV/div 6.70 mVrms、500 mV/div 12.8 mVrms、1 V/div 18.0 mVrms、2 V/div 32.8 mVrms、5 V/div 115 mVrms、10 V/div 168 mVrms
水平系统
• 时基范围(模拟通道):50 ps/div ~ 500 s/div,支持时基微调
• 时基分辨率:0.5 ps
• 时基精度:±1.0 ppm ±1 ppm/年
• 时间间隔(ΔT)测量(使用光标):±(时基精度 × 读数) ±(0.001 × 屏幕宽度) ±20 ps
• 通道间偏移校正范围:±100 ns,步进 1 ps
• 模拟通道间延迟:≤ 200 ps(任意通道,相同输入阻抗、DC 耦合,100 mV/div 和 200 mV/div 下相同 Volts/div)
• 模拟通道间抖动:10 ps rms
• 水平偏移范围:-(存储深度 / 当前采样率 / 2) ~ +5 ks
• 水平模式:MAIN (YT) 默认;XY 支持通道 1/2/3/4;ZOOM 视图放大;ROLL 时基 ≥ 50 ms/div 时通过调节水平时基旋钮自动进入或退出
• 数字通道最小可检测脉宽:5 ns
• 数字通道最大输入频率:200 MHz
• 数字通道间时滞:±5 ns
采集系统
• 最大模拟通道采样率:DS9202 为 10 GSa/s;DS9204 / MSO9402 / DS9404 / DS9604 为 20 GSa/s(半通道)、10 GSa/s(全通道)。半通道指 CH1 和 CH2 为一组、CH3 和 CH4 为一组,每组只开启一个通道;全通道指任意一组开启 2 个通道
• 最大模拟通道存储深度:DS9202 标配 10 Mpts(全通道);DS9204 / MSO9402 / DS9404 / DS9604 标配 500 Mpts(半通道)、200 Mpts(全通道),选配 2 Gpts(半通道)、1 Gpts(全通道)
• 获取方式:普通(默认);峰值检测(捕获最窄 200 ps 的毛刺);平均模式(可选 2、4、8、16…65536);高分辨率(可设置为 9 ~ 16 bits);实时获取模式(捕获率最大 25,000 帧/秒)
• 录制模式:连续录制直到写满内存,支持快速录制模式
• 最大录制波形捕获率:1,000,000 帧/秒(快速录制模式下支持)
• 最大录制帧数:2,000,000 帧 @ 2 Gpts
触发系统
• 触发源:模拟通道、EXT TRIG、AC Line
• 触发模式:自动、普通、单次、强制触发
• 触发耦合:直流(默认);交流(截止频率 ~10 Hz ±20%,仅模拟通道触发);高频抑制(截止频率 ~75 kHz ±20%);低频抑制(截止频率 ~75 kHz ±20%);噪声抑制(为触发电路增加迟滞,仅内部触发,可开关)
• 释抑范围:100 ns ~ 10 s
• 触发带宽:模拟通道触发时等于示波器模拟带宽
• 触发灵敏度(内部触发-模拟通道 1 MΩ):≤ 2 mV/div 时 0.5 div、打开噪声抑制 0.7 div;> 2 mV/div 时 0.4 div、打开噪声抑制 0.6 div
• 触发灵敏度(内部触发-模拟通道 50 Ω):< 2 mV/div 时 1.9 div、打开噪声抑制 2.8 div;≥ 2 mV/div 且 < 10 mV/div 时 1.2 div、打开噪声抑制 1.6 div;≥ 10 mV/div 且 < 20 mV/div 时 0.6 div、打开噪声抑制 0.9 div;> 20 mV/div 时 0.5 div、打开噪声抑制 0.7 div
• 触发灵敏度(外部触发):240 mVpp @DC~100 MHz;500 mVpp @100 MHz~200 MHz
• EXT 触发输入电阻:1 MΩ || 20 pF ±1%,BNC 连接器
• 触发抖动:200 ps rms(Normal 采样模式、边沿触发、触发电平位于 EXT 输入信号 50% 附近)
• 触发电平范围:内部触发距屏幕中心 ±4.5 格;外部触发 ±8 V;AC Line 触发电平固定位于 40%~60%
• 触发类型(标配):边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第 N 边沿触发,以及 RS232/UART、I2C、SPI、CAN
• 触发类型(选配):FlexRay、LIN、I2S(仅四通道型号支持)、CAN-FD、MIL-STD-1553B
• 区域触发:在显示器上绘制用户定义区域,触发条件指定为波形与区域「相交」或「不得相交」,最多两个区域;高于 10,000 wfm/sec 更新速率支持的模式为正常、峰值检测、平均采样、高分辨率;信源 CH1~CH4
• 边沿触发:在输入信号指定边沿的阈值上触发,边沿类型含上升沿、下降沿或任意沿;信源 CH1~CH4、D0~D15、EXT 或 AC Line
• 脉宽触发:在指定宽度的正脉宽或负脉宽上触发,脉冲宽度高于或低于某个值,或处于某个时间范围内;信源 CH1~CH4、D0~D15
• 斜率触发:在指定时间(1 ns~10 s)的正斜率或负斜率上触发,斜率时间高于或低于某个值,或处于某个时间范围内;信源 CH1~CH4
• 视频触发:在符合视频标准的所有行、指定行、奇数场或偶数场触发;支持 NTSC、PAL/SECAM、480p/60Hz、576p/50Hz、720p/60Hz、720p/50Hz、720p/30Hz、720p/25Hz、720p/24Hz、1080p/60Hz、1080p/50Hz、1080p/30Hz、1080p/25Hz、1080p/24Hz、1080i/60Hz、1080i/50Hz;信源 CH1~CH4
• 码型触发:通过查找指定码型识别触发条件,码型是多个选定信源的 AND 组合,每个信源的逻辑码型为 H、L、X、上升沿或下降沿;信源 CH1~CH4、D0~D15
• 持续时间触发:在指定码型满足指定持续时间条件时触发,持续时间高于或低于某个值、处于某个时间范围内或范围外;信源 CH1~CH4、D0~D15
• 超时触发:从某个事件开始一直保持的时间超过指定时间(1 ns~10 s)时触发,事件可指定为上升沿、下降沿或任意沿;信源 CH1~CH4、D0~D15
• 欠幅脉冲触发:在脉冲幅度跨过了一个阈值但没有跨过另一个阈值的脉冲信号上触发;信源 CH1~CH4
• 超幅脉冲触发:在信号上升沿跨过高阈值或下降沿跨过低阈值时的指定超幅状态下触发,超幅状态可为超幅进入、超幅退出或指定超幅时间;信源 CH1~CH4
• 延迟触发:在信源 A 指定边沿与信源 B 指定边沿之间的时间差符合指定时间条件时触发,延迟时间高于或低于某个值、处于某个时间范围内或范围外;信源 CH1~CH4、D0~D15
• 建立保持触发:当输入的时钟信号和数据信号之间的建立时间或保持时间小于指定时间(1 ns~10 s)时触发;信源 CH1~CH4、D0~D15
• 第 N 边沿触发:在指定空闲时间后第 N 个指定边沿上触发,边沿可指定为上升沿或下降沿;信源 CH1~CH4、D0~D15
• RS232/UART 触发:在高达 20 Mb/s 的 RS232/UART 总线的帧起始、错误帧、校验错误或数据上触发;信源 CH1~CH4、D0~D15
• I2C 触发:在 I2C 总线的启动、停止、重启、丢失确认、地址(7 位、8 位或 10 位)、数据或地址数据上触发;信源 CH1~CH4、D0~D15
• SPI 触发:在 SPI 总线指定数据位宽(4~32)的指定码型上触发,支持片选(CS)和超时;信源 CH1~CH4、D0~D15
• CAN 触发:触发高达 5 Mb/s 的 CAN 总线信号的帧起始、帧结束、远程帧 ID、过载帧、数据帧 ID、数据帧数据、数据和 ID、错误帧、位填充错误、应答错误、校验错误、格式错误和任意错误,信号类型支持 CAN_H、CAN_L、发送/接收、差分;信源 CH1~CH4、D0~D15
• CAN-FD 触发(选件):触发高达 10 Mb/s 的 CAN-FD 总线信号的帧起始、帧结束、远程帧 ID、过载帧、数据帧 ID、数据帧数据、数据和 ID、错误帧、位填充错误、应答错误、校验错误、格式错误和任意错误;信源 CH1~CH4、D0~D15
• FlexRay 触发(选件):触发高达 10 Mb/s 的 FlexRay 总线信号的位置(TSS 结束、FSS_BSS 结束、FES 结束、DTS 结束)、帧(空帧、同步帧、起始帧、所有帧)、符号(CAS/MTS、WUS)、错误(头部 CRC 错误、尾部 CRC 错误、解码错误、任意错误);信源 CH1~CH4、D0~D15
• LIN 触发(选件):触发高达 20 Mb/s 的 LIN 总线信号的同步、标识符、数据(长度可选)、数据和 ID、唤醒帧、睡眠帧、错误帧;信源 CH1~CH4、D0~D15
• I2S 触发(选件,仅 4 通道型号):触发音频左通道、右通道或任意通道的数据(=、≠、>、<、<>、><),对齐标准支持 I2S 标准、左对齐、右对齐;信源 CH1~CH4、D0~D15
• MIL-STD-1553B 触发(选件):触发 MIL-STD-1553B 总线信号的同步(数据帧同步、命令/状态同步、所有帧同步)、数据字、RTA、RTA+11Bit、错误(同步错误、校验错误);信源 CH1~CH4、D0~D15
搜索导航
• 类型:边沿、脉宽
• 信源:模拟通道
• 复制:可与触发设置相互拷贝,也可独立设置,包括阈值设置与搜索条件设置
• 结果显示:以事件列表形式展示,可导出到外部存储器或内部存储器
• 导航:时间导航按时间顺序查看采集到的波形;事件导航借助导航按键自动滚动查看搜索结果
波形测量
• 光标数量:2 对 XY 光标
• 手动模式:光标间电压差(ΔY)、光标间时间差(ΔX)、ΔX 的倒数(Hz)
• 追踪模式:固定 Y 轴追踪 X 波形点的电压值和时间值;固定 X 轴追踪 Y 波形点的电压值和时间值
• 自动测量光标:允许在自动测量时显示光标
• XY 模式:在 XY 时基模式下测量对应通道波形的电压参数,X = 通道 1、Y = 通道 2
• 测量数量:41 种自动测量、最多同时显示 14 个测量
• 测量源:CH1~CH4、D0~D15、Math1~Math4;测量范围为主时基、扩展时基、光标区域
• 全部测量:显示当前测量通道的垂直和水平 33 种测量项
• 垂直测量项:最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、过冲、预冲、面积、单周期面积、交流有效值
• 水平测量项:周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、下降沿数、最大值时刻、最小值时刻、正斜率、负斜率
• 其它测量项:延迟(A↑-B↑)、延迟(A↑-B↓)、延迟(A↓-B↑)、延迟(A↓-B↓)、相位(A↑-B↑)、相位(A↑-B↓)、相位(A↓-B↑)、相位(A↓-B↓)
• 统计:统计项含当前值、平均值、最大值、最小值、标准差、计数值,支持设置统计次数
波形运算与 FFT
• 数学函数数量:4 个,可同时显示 4 个数学函数
• 运算:加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波;支持 FFT 的色温显示
• FFT 记录长度:最大 1 Mpts
• FFT 窗口类型:矩形、布莱克曼、汉宁(默认)、汉明、平顶、三角
• FFT 峰值搜索:最多 15 个峰值,基于用户可调阈值和偏移阈值确定
• FFT 频率范围:DC ~ Fs/2,Fs 为当前采样率
波形分析
• 波形录制:将被测信号按触发事件分段存储,每个触发事件到来时将采集的全部波形数据作为一个分段保存在易失性存储空间,最多采集的分段数多达 200 万;源为所有打开的模拟通道和数字通道;支持逐帧或连续播放,对播放的波形可进行运算、测量和解码;支持将录制完的波形进行多帧数据存储,导出格式为 *.csv
• 通过测试:将被测信号与用户自定义的规则(模板)比较,提供通过、失败数量和测试总数;通过 / 失败事件可触发立即停止、蜂鸣器和屏幕截图;源为任意模拟通道
• 直方图:波形直方图提供一组数据值,表示在显示屏上用于定义区域范围内总命中数;源为任意模拟通道、自动测量项;类型含水平、垂直和测量直方图;支持所有模式,但 ZOOM 缩放窗口、XY 模式和 ROLL 模式除外
• 直方图测量:数据统计含统计次数、峰值、最大值、最小值、峰峰值、平均值、中数值、众数值、Bin Width、标准差、μ±σ、μ±2σ、μ±3σ;测量直方图数据统计含测量类型、采样总数、峰值次数、最大值、最小值、峰峰值、平均值、中数值、众数值、Bin Width、标准差、XScale
• 色温:提供波形强度的三维视图,色温级数 > 16 级、256 级色阶显示;源为任意模拟通道;色彩主题含温度和亮度;支持所有的模式
• 实时眼图(选件):源为任意模拟通道、数学通道;支持软件时钟恢复,含常数、一阶/二阶/三阶锁相环、外部时钟、外部一阶/二阶/三阶锁相环;速率方式含自动、半自动、手动;眼图光标支持测量时间参数和电压参数
• 眼图测量项:1 电平、0 电平、眼高、眼宽、眼幅度、眼交叉比、Q factor、交叉点时间、眼上升时间、眼下降时间、眼比特率等;眼图模板可选择标准模板、导入模板或自定义模板,失败行为包含屏幕截图、蜂鸣器和失败即停
• 抖动分析(选件):对时钟或数据信号进行长时间测量,分析其技术指标变化;源为任意模拟通道;时钟恢复方式同实时眼图;基础抖动测量含 TIE、周期-周期、正脉宽-正脉宽、负脉宽-负脉宽、占空比;显示含抖动趋势图、抖动直方图、抖动频谱图
串行解码
• 解码个数:4 个,可支持四种协议类型同时解码和开关
• 解码类型(标配):并行、RS232/UART、I2C、SPI、CAN
• 解码类型(选件):CAN-FD、FlexRay、I2S(仅四通道型号)、LIN、MIL-STD-1553B、SENT
• 并行:最高 4 位并行总线解码,支持任意模拟通道,支持自定义时钟和自动时钟配置;信源 CH1~CH4、D0~D15
• RS232/UART:解码高达 20 Mb/s 的 RS232/UART 总线 TX/RX 信号的数据(5~9 位),支持校验位(奇校验、偶校验或无校验)和停止位(1~2 位)设置;信源 CH1~CH4、D0~D15
• I2C:解码 I2C 总线的地址(包含或不包含读写位)、数据和 ACK;信源 CH1~CH4、D0~D15
• SPI:解码 SPI 总线 MISO/MOSI 的数据(4~32 位),模式支持超时和片选(CS);信源 CH1~CH4、D0~D15
• CAN:解码高达 5 Mb/s 的 CAN 总线的远程帧(ID、字节数、CRC)、过载帧和数据帧(标准/扩展 ID、控制域、数据域、CRC、ACK),信号类型支持 CAN_H、CAN_L、发送/接收、差分;信源 CH1~CH4、D0~D15
• LIN(选件,DS9000-AUTOA):解码 1.X 或 2.X 版本的 LIN 总线,速度最高 20 Mb/s,显示同步、标识符、数据、校验和;信源 CH1~CH4、D0~D15
• CAN-FD(选件,DS9000-AUTOA):解码高达 10 Mb/s 的 CAN-FD 总线的远程帧(ID、字节数、CRC)、过载帧和数据帧(标准/扩展 ID、控制域、数据域、CRC、ACK);信源 CH1~CH4、D0~D15
• FlexRay(选件,DS9000-FLEXA):解码高达 10 Mb/s 的 FlexRay 总线的帧 ID、PL(有效负载长度)、Header CRC、Cycle count、数据、Tail CRC 和 DTS(动态结尾序列),信号类型支持 BP、BM、RX/TX;信源 CH1~CH4、D0~D15
• I2S(选件,DS9000-AUDIOA,仅 4 通道型号):解码 I2S 音频总线左声道数据和右声道数据,支持 4~32 位,对齐标准支持标准 I2S、左对齐和右对齐;信源 CH1~CH4、D0~D15
• MIL-STD-1553B(选件,DS9000-AEROA):解码 MIL-STD-1553B 总线信号的数据字、命令字和状态字(地址+后 11 位);信源 CH1~CH4、D0~D15
• SENT(选件,DS9000-SENTA):解码 SENT 总线信号快速通道和慢速通道数据,自动识别同步/校准脉冲并计算 Tick 时间,可对状态位(Status)、数据 nibble、CRC 和 Pause 等字段进行逐帧解析与列表显示;信源 CH1~CH4、D0~D15
函数/任意波形发生器(AFG,技术指标为典型值)
• 适用机型:仅 MSO 型号支持(MSO9402)
• 通道数量:2;输出类型为普通双通道输出
• 最高采样率:1.25 GSa/s;垂直分辨率 16-bit;最高带宽 50 MHz(标配)、200 MHz(选配)
• 输出波形:标准波形含正弦波、方波、锯齿波、噪声、脉冲;内建波形含直流、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢;自定义为任意波形
• 正弦频率范围:1 μHz 至 50 MHz(标配)、1 μHz 至 200 MHz(选件)
• 正弦平坦度(典型值,相对 1 kHz 正弦波 0 dBm):< 10 MHz ±0.1 dB;≥ 10 MHz 且 < 50 MHz ±0.2 dB;≥ 50 MHz 且 < 100 MHz ±0.5 dB;≥ 100 MHz ±1.0 dB
• 谐波失真(典型值,0 dBm):10 Hz 至 < 10 MHz < -55 dBc;≥ 10 MHz 且 < 50 MHz < -50 dBc;≥ 50 MHz < -40 dBc
• 杂散(非谐波,典型值,1 Vpp):10 Hz 至 < 10 MHz < -65 dBc;≥ 10 MHz 且 < 50 MHz < -60 dBc;≥ 50 MHz < -50 dBc + 6 dBc/倍频程
• 总谐波失真(典型值,1 Vpp):10 Hz~20 kHz < 0.1%
• 相位噪声(典型值,幅值 1 Vpp、偏移 10 kHz):20 MHz < -110 dBc/Hz;残余时钟噪声(典型值,0 dBm)-60 dBm
• 通道间串扰(典型值,幅值 1 Vpp、偏移 0 V):< 100 MHz < -35 dBc;≥ 100 MHz < -25 dBc
• 方波:频率范围 1 μHz 至 10 MHz(标配)、1 μHz 至 50 MHz(选件);上升/下降时间(典型值,幅值 ≤ 2 Vpp、50 Ω 负载)≤ 9 ns;过冲(典型值,幅度 0 dBm、频率 > 1 kHz)< 5%;占空比 10%~90% 可调;抖动 rms(典型值,幅度 0 dBm、频率 > 1 kHz)250 ps;相位 -360°~+360°,0.1° 分辨率
• 锯齿波:频率范围 1 μHz 至 2 MHz(标配)、1 μHz 至 5 MHz(选件);线性度(典型值,频率 1 kHz、幅值 1 Vpp、对称性 100%)≤ 峰值输出的 1%(10%~90% 的幅值范围内);对称性 0.1%~99.9%;相位 -360°~+360°,0.1° 分辨率
• 噪声:类型为白噪声;-3 dB 典型值(0 dBm)> 200 MHz 带宽
• 脉冲:频率范围 1 μHz 至 20 MHz;上升/下降时间最小 9 ns 可调;占空比 10%~90% 可调;相位 -360°~+360°,0.1° 分辨率
• 任意波:频率范围 1 μHz 至 20 MHz(标配)、1 μHz 至 50 MHz(选件);波形长度 16 kpts/CH;文件类型 CSV
