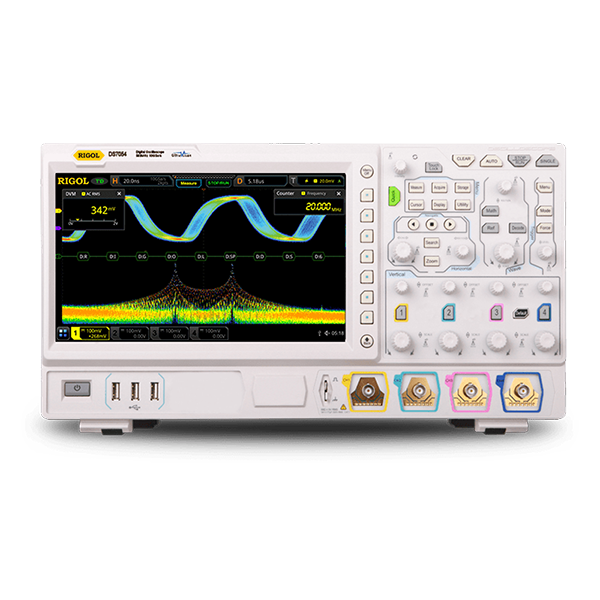

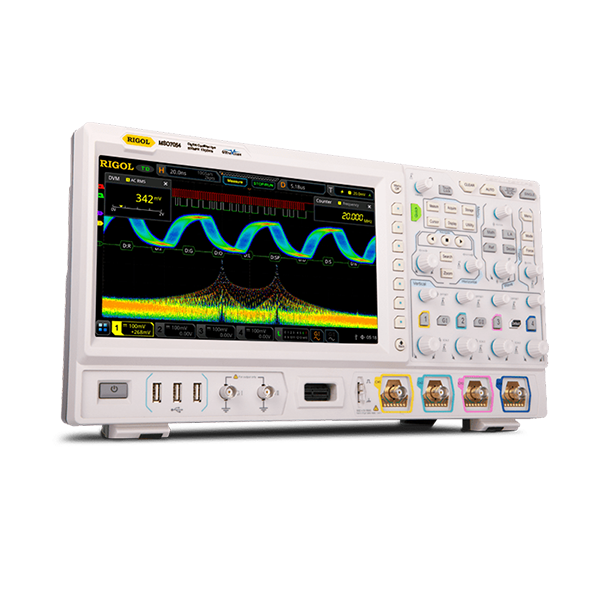

MSO/DS7000 系列数字示波器
100 MHz / 200 MHz / 350 MHz / 500 MHz 模拟带宽（支持带宽升级）· 4 个模拟通道 + 1 个 EXT 通道（MSO 型号选配 16 个数字通道）· 10 GSa/s 最高实时采样率 · 500 Mpts 最大存储深度（选件）· 600,000 wfms/s 以上波形捕获率 · 450,000 帧硬件实时录制 · 8 bit 垂直分辨率 · 10.1 英寸 1024 × 600 多点触控电容屏
产品简介
MSO/DS7000 系列是普源精电基于 UltraVision II 代技术平台推出的多功能、高性能数字示波器，把示波器、16 通道逻辑分析仪、频谱分析仪、任意波发生器、数字电压表、6 位频率计与累加器、协议分析仪集成在一台设备中。模拟带宽覆盖 100 MHz、200 MHz、350 MHz、500 MHz 四档并支持带宽升级，实时采样率最高 10 GSa/s（单通道），最高存储深度 500 Mpts（选件），波形捕获率高于 600,000 wfms/s。
采样带宽比是本系列的着力点：500 MHz 带宽机型单通道采样率可达 10 GSa/s，配合 500 Mpts 存储深度，可在一次采集中看到更长的观测窗口又不丢细节。调试效率方面，硬件实时波形录制与回放最高 450,000 帧，峰值检测在所有时基设置下可捕获最窄 400 ps 的毛刺；MSO 型号标配 16 个数字通道与 RPL2316 逻辑分析仪探头，数字通道存储深度 62.5 Mpts。
测量与分析采用全内存硬件测量：41 种波形参数自动测量、最多同时显示 10 个测量，精确模式下在最大 500 M 数据点的情况下任意测量项均可在 1.5 秒内完成。系列还标配波形直方图与硬件 Pass/Fail 测试、增强 FFT（最大 1 Mpts 运算、最多 15 个峰值搜索）、基于触摸屏的区域触发（可与其他 20 种触发类型组合），并可选配内置电源分析与双通道 25 MHz 任意波发生器。
核心参数
• 模拟带宽：100 MHz（MSO7014 / DS7014）、200 MHz（MSO7024 / DS7024）、350 MHz（MSO7034 / DS7034）、500 MHz（MSO7054 / DS7054）；支持带宽升级选件
• 通道数：4 个模拟通道输入 + 1 个 EXT 通道输入；16 个数字通道输入（仅 MSO 型号）；2 通道任意波发生器输出（仅 MSO 型号，选件）
• 最高实时采样率：10 GSa/s（单通道）、5 GSa/s（半通道）、2.5 GSa/s（全部通道）
• 最大存储深度：模拟通道标配 100 Mpts（单通道）/ 50 Mpts（半通道）/ 25 Mpts（全部通道）；选配 2RL 后 250 Mpts / 125 Mpts / 50 Mpts；选配 5RL 后 500 Mpts / 250 Mpts / 125 Mpts；数字通道 62.5 Mpts（全部通道）
• 波形捕获率：≥ 600,000 wfms/s；硬件实时波形录制和回放 ≥ 450,000 wfms（单通道）
• 垂直分辨率：8 bit；高分辨率采集模式为 12 bits
• 垂直灵敏度：1 MΩ 为 500 μV/div ~ 10 V/div；50 Ω 为 500 μV/div ~ 1 V/div
• 时基范围：100 MHz 机型 5 ns/div ~ 1 ks/div；200 MHz 机型 2 ns/div ~ 1 ks/div；350 MHz 机型 1 ns/div ~ 1 ks/div；500 MHz 机型 500 ps/div ~ 1 ks/div；时基分辨率 10 ps，时基精度 ±2 ppm ±2 ppm/年
• 任意波发生器（选配，仅 MSO 型号）：2 通道，最高频率 25 MHz，采样率 200 MSa/s，14 bit 垂直分辨率，13 种预定义波形，支持 AM / FM / FSK 调制、扫频与猝发
• 数字通道指标：16 个输入通道（D0~D15），最高采样率 1.25 GSa/s，存储深度 62.5 Mpts，最小可检测脉宽 3.2 ns，最大输入频率 500 MHz，阈值范围 ±20.0 V
• 显示：10.1 英寸多点触控电容屏，1024 × 600，10 水平分格 × 8 垂直分格，256 级波形灰度显示并支持彩色余辉

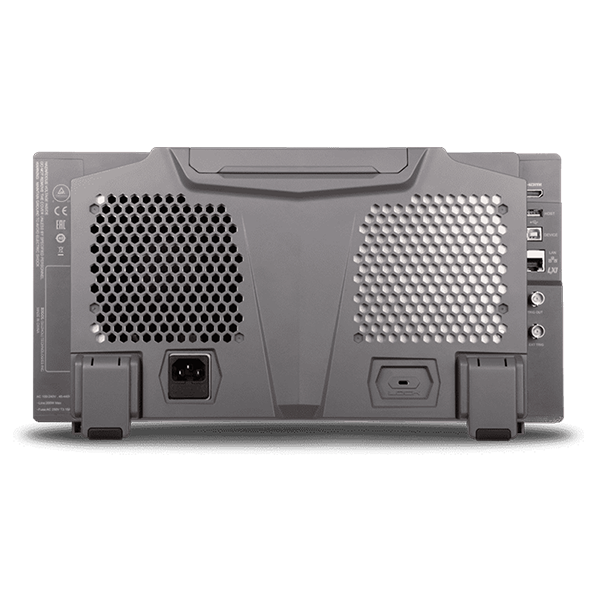

• 接口：USB 2.0 高速主机端口 4 个（前 3 后 1）、USB 2.0 高速设备端口 1 个（兼容 USBTMC）、LAN 10/100/1000（支持 LXI-C）、HDMI 1.4b、TRIG OUT；可选 USB-GPIB 适配器
• 物理规格：410 mm（宽）× 224 mm（高）× 135 mm（深），机架安装配置 6U，不含包装 ＜ 3.9 kg；电源 100 ~ 240 V、45 ~ 440 Hz，最大功率 200 W
产品特性
七合一集成仪器
• 一台设备集成示波器、16 通道逻辑分析仪、频谱分析仪、任意波发生器、数字电压表、6 位频率计与累加器、协议分析仪共 7 种独立仪器

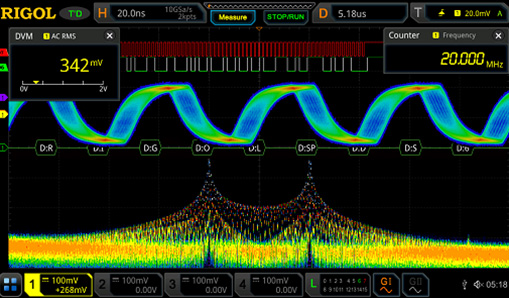

7合1产品设计
• 逻辑分析仪部分：MSO 型号标配 16 个数字通道与 RPL2316 逻辑分析仪探头，所有数字通道波形存储深度 62.5 Mpts，最高采样率 1.25 GSa/s，支持硬件实时的波形录制与回放，模拟通道与数字通道可混合触发和解码，支持数字通道分组与组操作
• 频谱分析仪部分：标配增强 FFT，最大 1 Mpts 波形数据实时运算，最大频率范围为示波器模拟带宽，最多同时显示 4 组运算，支持独立的 FFT 彩色余辉显示与最多 15 个峰值的峰值搜索，事件列表可导出
• 数字电压表：3 位 DC / AC RMS / AC+DC RMS 电压测量，符合或超出限值时告警，以图形显示最新测量结果和前 3 秒内的极值
• 高精度频率计与累加器：3 ~ 6 位可选频率计，支持频率的最大值与最小值统计，标配 48 位累加器（对上升沿计数）
• 协议分析仪（选配）：支持 RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 串行总线，可对模拟与数字通道做协议触发和解码，其中 RS232/UART、I2C、SPI 协议支持波形搜索，并可与波形录制、通过测试、区域触发结合使用
前端与采集
• 输入阻抗 50 Ω ±1% 或 1 MΩ ±1%，输入电容 17 pF ±3 pF；探头衰减系数支持 0.0001X ~ 50000X 共 27 档，探头标识自动识别 RIGOL 探头
• 最大输入电压 1 MΩ 为 CAT I 300 Vrms / 400 Vpk（瞬态过压 1600 Vpk），50 Ω 为 5 Vrms；通道间隔离度 40 dB（直流至各型号最大额定带宽）；ESD 容限 ±8 kV（输入 BNC）
• 带宽限制每通道独立可选 20 MHz 与 250 MHz；动态范围 ±5 div（8 bit）；直流增益精确度 ±2% FullScale
• 获取方式覆盖普通、峰值检测（所有时基设置下捕获窄至 400 ps 的毛刺）、平均模式（2、4、8、16 … 65536，逐点平均）与高分辨率（12 bits）
• 硬件波形录制采用分段存储：按触发事件把采集的全部波形数据作为分段保存，最多 450,000 个分段，源覆盖所有打开的模拟与数字通道；支持逐帧或连续播放，播放中可做运算、测量与解码

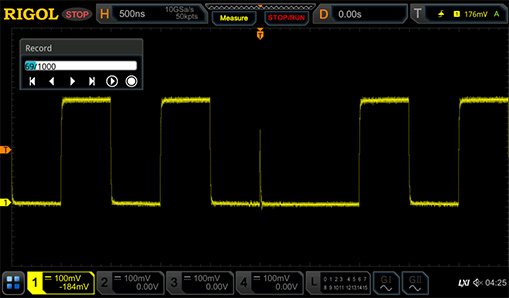

45万帧硬件波形录制

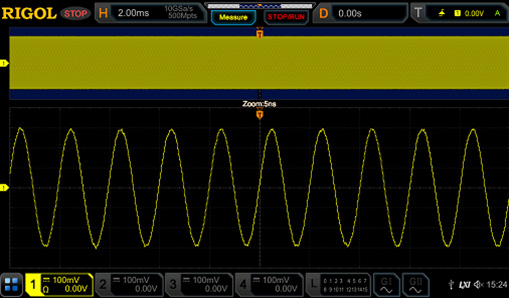

500Mpts保证超高采样率，针对复杂信号找寻特殊的波形问题
• 水平模式覆盖 YT（默认）、XY（X = 通道 1，Y = 通道 2）、SCAN（时基 ≥ 200 ms/div）与 ROLL（时基 ≥ 200 ms/div）；通道间偏移校正范围 ±100 ns

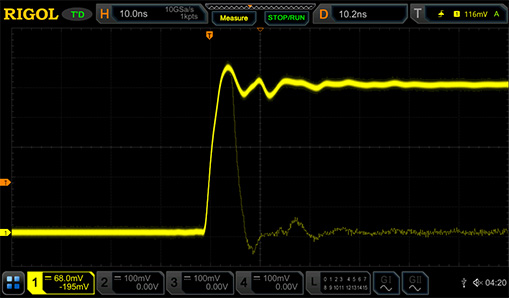

超过600kwfms/s波形捕获率
触发、搜索与解码
• 触发源覆盖模拟通道（1~4）、数字通道（D0~D15）、EXT TRIG 与 AC Line；触发模式为自动、普通、单次；释抑范围 8 ns ~ 10 s
• 触发耦合提供直流、交流、高频抑制（截止频率约 75 kHz）、低频抑制（约 75 kHz）与噪声抑制（为触发电路增加迟滞，可开关）
• 触发灵敏度（内部）：1 div 或 5 mVpp 中的较大值（＜ 10 mV/div）；0.5 div（≥ 10 mV/div）；打开噪声抑制后触发灵敏度降低一半。外部触发 200 mVpp（DC~100 MHz）、500 mVpp（100 MHz~200 MHz）
• 区域触发：在用户手动绘制的矩形区域触发，支持 A、B 两个区域，条件可定义为「相交」与「不得相交」，每次仅触发一个模拟通道；可与其他 20 种触发类型一起使用，并同时支持解码、波形录制和通过测试
• 标配触发类型：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅脉冲、延迟、建立保持、第 N 边沿；选配 RS232/UART（DS7000-COMP）、I2C / SPI（DS7000-EMBD）、CAN / LIN（DS7000-AUTO）、FlexRay（DS7000-FLEX）、I2S（DS7000-AUDIO）、MIL-STD-1553（DS7000-AERO）
• 搜索条件覆盖边沿、脉宽、欠幅脉冲、斜率、RS232、I2C、SPI，信源为任意模拟通道；事件列表显示并支持跳转，导航支持内存播放、ZOOM 播放、录制回放与事件导航四种方式，各支持 3 个速度等级
• 串行解码最多同时解码 4 条串行总线；标配并行总线解码（最高 20 位，支持模拟与数字通道组合，最多同时调试 20 条通道），选件覆盖 RS232/UART（最高 20 Mb/s）、I2C、SPI（4~32 位）、CAN（最高 5 Mb/s）、LIN（最高 20 Mb/s）、FlexRay（最高 10 Mb/s）、I2S、MIL-STD-1553

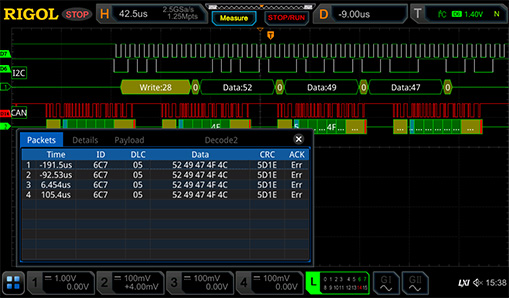

丰富的触发和协议解码
测量与波形分析
• 41 种波形参数自动测量，最多同时显示 10 个测量；测量源 CH1~CH4、Math1~Math4、D0~D15（仅 MSO 型号），测量范围可选主时基、扩展时基与光标区域
• 自动测量分普通模式与精确模式：普通模式数据量由 1 k 提升到 1 M；精确模式提供硬件全内存自动测量，在最大 500 M 数据点下任意测量项均可在 1.5 秒内完成；支持自动光标指示与每个测量信源单独设置测量门限

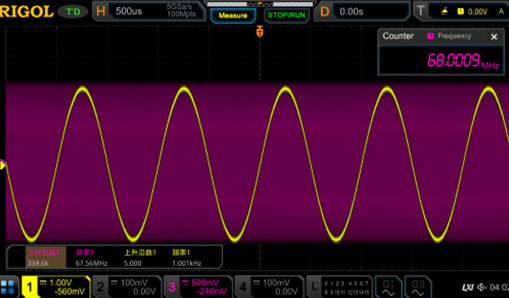

硬件全内存自动测量
• 全部测量显示当前测量通道的 33 种测量项并可切换测量通道；垂直项含最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、过冲、预冲、面积、单周期面积、标准差，水平项含周期、频率、上升/下降时间、正/负脉宽、正/负占空比、正/负脉宽数、上升/下降沿数、最大值/最小值时刻、正/负斜率，其它项含延迟与相位的 A/B 组合共 8 种
• 分析功能覆盖频率计、DVM、电源分析（选配）与直方图；测量统计提供当前值、平均值、最大值、最小值、标准差与计数值，统计次数可设置
• 波形运算可同时显示 4 个数学函数，覆盖加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B 与低通 / 高通 / 带通 / 带阻滤波；支持 Math 与 FFT 的色温显示
• 增强 FFT 记录长度最大 1 Mpts，支持矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角六种窗函数，峰值搜索最多标记 15 个峰值；可通过中心频率与带宽或起始与终止频率两种方式调整观测频谱
• 直方图分水平、垂直与测量三种类型：水平直方图适合观察时钟抖动数量与分布，垂直直方图适合观察噪声分布，测量直方图适合观察长时间测量结果的分布；统计项含采样点、峰值、最大值、最小值、峰峰值、平均值、中间值、众数值、Bin Width、标准偏差
• 标配硬件 Pass/Fail（通过测试）：将被测信号与「标准」波形比较，输出通过、失败数量与测试总数，通过/失败事件可触发立即停止、蜂鸣器报警或保存屏幕截图，也可选择继续监测
交互、接口与软件

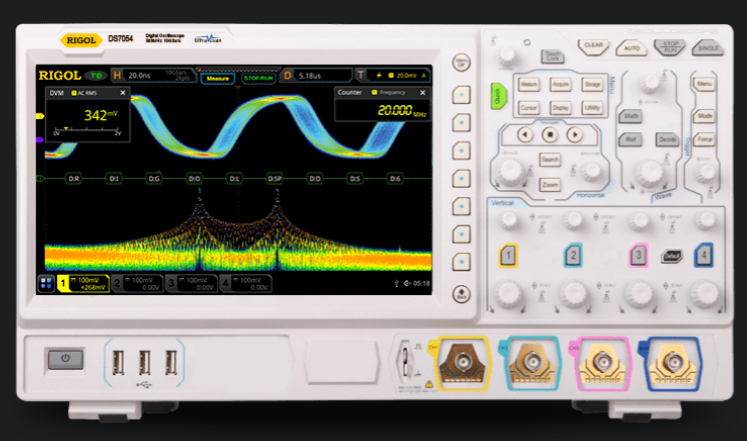

• 10.1 英寸 WSVGA（1024 × 600）多点触控电容屏，支持触摸、拖动、缩放、矩形绘制等手势操作，同时保留 RIGOL 传统旋钮与按键操作；256 级波形灰度显示并支持彩色余辉，余辉时间可调（100 ms ~ 10 s）

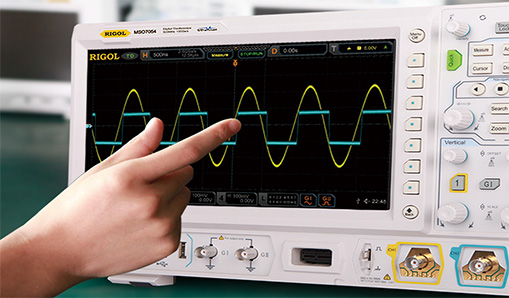

10.1英寸多点触控电容屏
• 前面板专用 Quick 按键支持用户定制：屏幕截图、波形保存、设置保存、全部测量、复位测量统计、复位通过测试统计、打印、邮件、波形录制与组合存储
• 标配 Web Control 控制软件，在浏览器地址栏输入示波器 IP 即可打开，界面与仪器本体显示相同；Ultra Scope 控制分析软件可将 500 M 波形大数据导出到 PC 端离线测量、运算与分析，支持仪器状态实时监控与多仪器多窗口显示
• 远程控制接口可在 USB、LAN 或 GPIB 中任选；符合 LXI CORE 2011 DEVICE 类仪器标准，通过 LAN 接口可访问 LXI 页面；支持 HDMI 高清视频输出；基于 Linux 平台并支持 USB 鼠标控制界面
• 命令集支持 IEEE 488.2 标准 Common 命令，具备错误信息定义、状态报告机制与同步机制；支持在线版本升级
典型应用
• 工控与工业电子：模拟与数字混合信号调试，最多 20 条通道并行总线分析
• 电源与功率器件：可选配内置电源分析软件，完成电源质量分析与纹波分析
• 汽车电子与航空：CAN、LIN、FlexRay、I2S、MIL-STD-1553 总线的触发与解码
• 长时间信号监测与产线测试：硬件 Pass/Fail 测试配合 450,000 帧波形录制，用于长期监测与批量判定
型号与配置
• MSO7014：100 MHz，10 GSa/s，100 Mpts，4 + 16 通道混合信号示波器
• MSO7024：200 MHz，10 GSa/s，100 Mpts，4 + 16 通道混合信号示波器
• MSO7034：350 MHz，10 GSa/s，100 Mpts，4 + 16 通道混合信号示波器
• MSO7054：500 MHz，10 GSa/s，100 Mpts，4 + 16 通道混合信号示波器
• DS7014：100 MHz，10 GSa/s，100 Mpts，4 通道数字示波器
• DS7024：200 MHz，10 GSa/s，100 Mpts，4 通道数字示波器
• DS7034：350 MHz，10 GSa/s，100 Mpts，4 通道数字示波器
• DS7054：500 MHz，10 GSa/s，100 Mpts，4 通道数字示波器
• 标配附件：符合所在国标准的电源线、USB 数据线 CB-USBA-USBB-FF-150、4 套无源探头（500 MHz）RP3500A、1 套逻辑分析仪探头 RPL2316（仅 MSO 型号）、前面板保护壳 DS7000-FPC、纸质快速指南
• 带宽升级选件：DS7000-BW1T2（100 MHz → 200 MHz）、DS7000-BW1T3（100 → 350 MHz）、DS7000-BW1T5（100 → 500 MHz）、DS7000-BW2T3（200 → 350 MHz）、DS7000-BW2T5（200 → 500 MHz）、DS7000-BW3T5（350 → 500 MHz）
• 存储深度选件：DS7000-2RL（最大存储深度升级到 250 Mpts）、DS7000-5RL（升级到 500 Mpts）
• 串行协议分析选件：DS7000-COMP（RS232/UART）、DS7000-EMBD（I2C、SPI）、DS7000-AUTO（CAN、LIN）、DS7000-FLEX（FlexRay）、DS7000-AUDIO（I2S）、DS7000-AERO（MIL-STD-1553）
• 测量应用选件：MSO7000-AWG（双通道 25 MHz 任意波发生器，仅 MSO 型号）、DS7000-PWR（内置电源分析）
• 捆绑选件：DS7000-BND，含 DS7000-COMP、DS7000-EMBD、DS7000-AUTO、DS7000-FLEX、DS7000-AUDIO、DS7000-AERO、MSO7000-AWG、DS7000-PWR
• 推荐附件：RP7150 / RP7080（有源差分探头，1.5 GHz / 800 MHz）、RP7150S / RP7080S（有源单端探头，1.5 GHz / 800 MHz）、RM6041（机架安装套件）、USB-GPIB（USB 转 GPIB 接口模块）、NFP-3（近场探头组）、RPA246（功率分析相差校正夹具）
• 保修期：主机保修 3 年，不包括探头和附件；建议校准间隔期 18 个月
