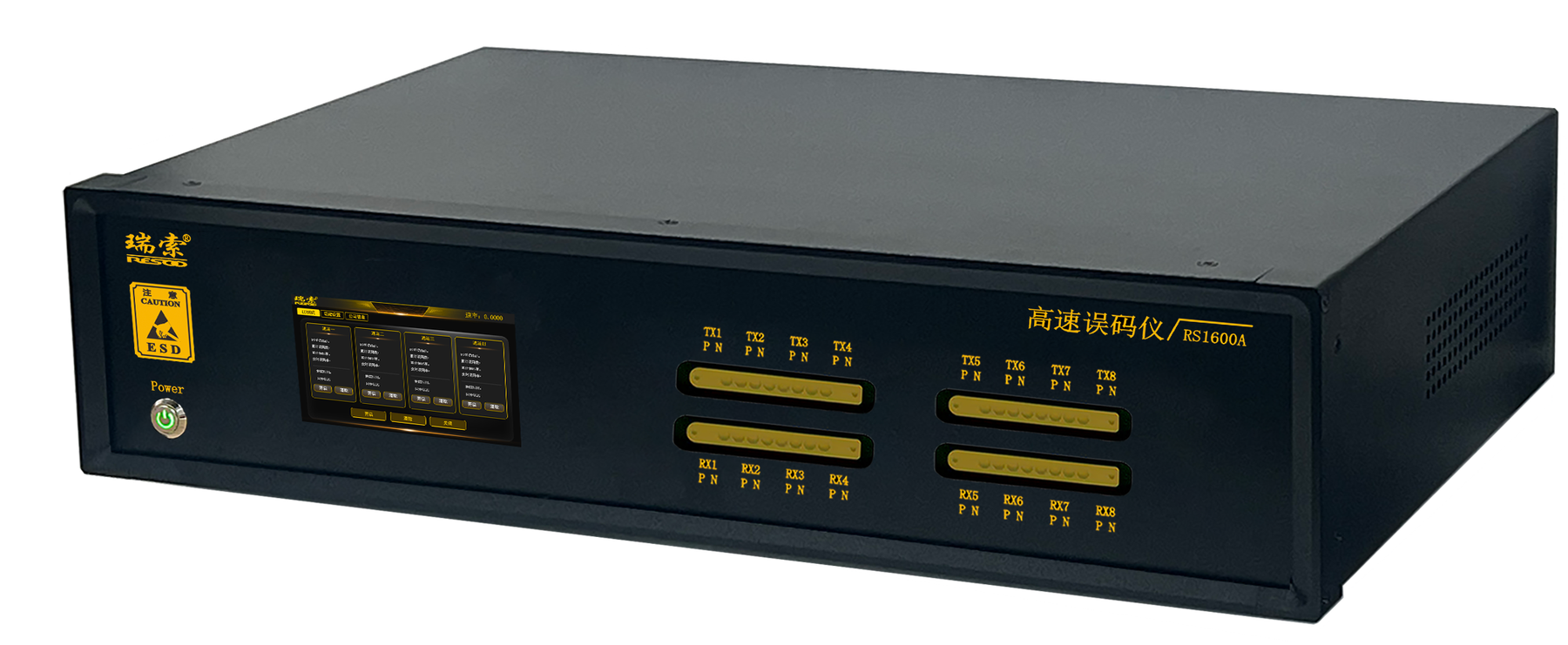

RS1600A-8是一款面向 400G~1600G 高速串行信号测试的旗舰级比特误码分析仪（BERT），专注于物理层表征、一致性测试及高端模块研发验证。
BERTWaveE8226F是一款8通道、高速率、高性能的误码测试仪，专为1.6T及以下速率的PAM4/NRZ信号系统验证而设计。
800G误码测试仪(BERTWaveE8106F)是一款8通道、高速率、高性能的误码分析仪器,该仪器可同时提供8个通道进行误码测试，支持硬件FEC功能，比软件模拟fec更能体现实际传输的链路情况。
同厂商产品

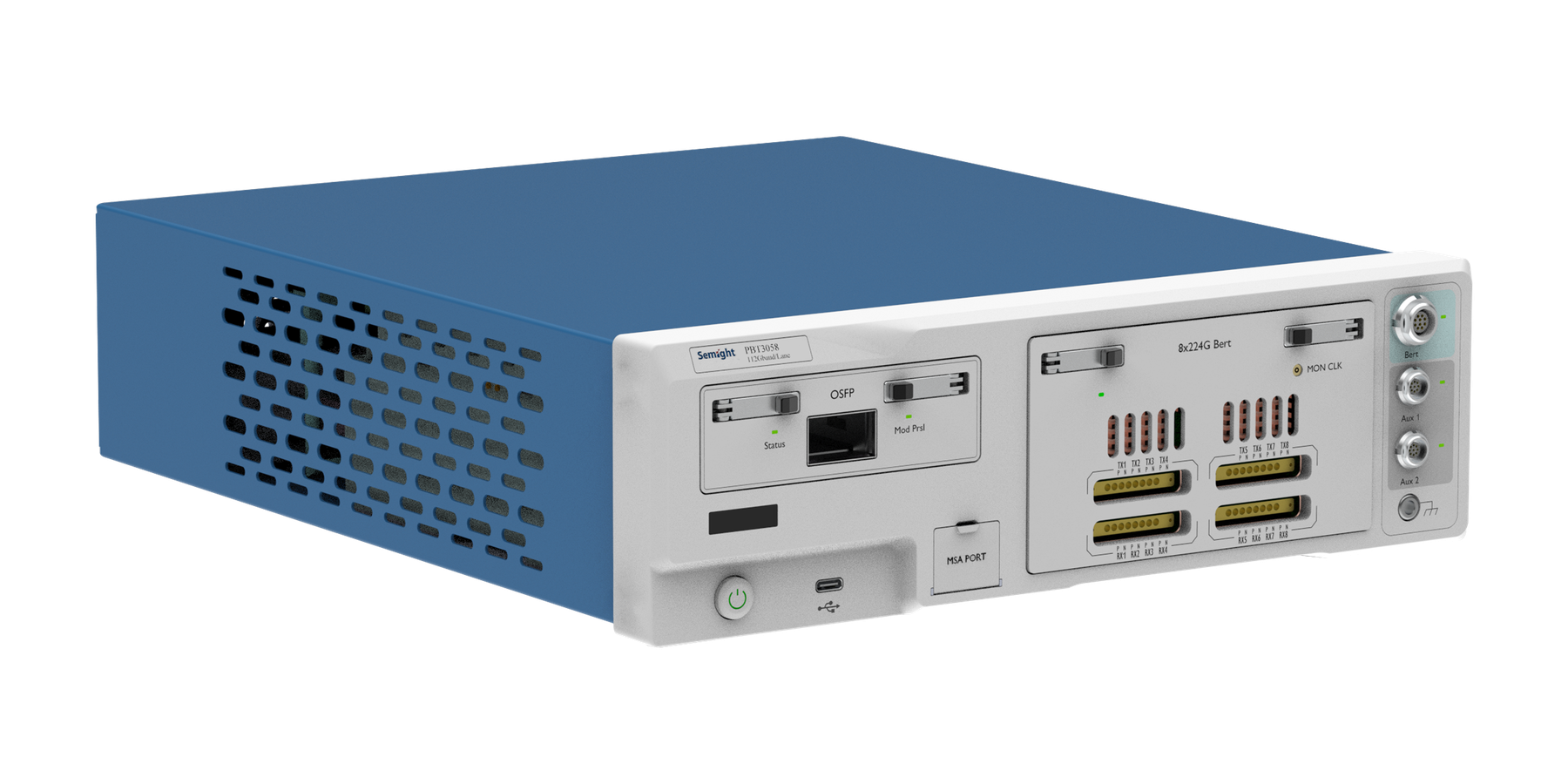

PBT3058 台式误码分析仪（高速误码仪） PBT3058属于高速误码仪类别。联讯仪器 PBT3058 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。产品覆盖了 1.6T BASE/CEI-224G 标准，通过扩展速率能够额外涵盖PCIe速率测试范围。产品内置水冷MCB Kit，模块可以直插测试。同时也提供了灵活的射频探头接口形态，既可以内置于主机，也可以通过航插外拖使用；用户可根据测试场景，自由选择不同的测试模式组合。

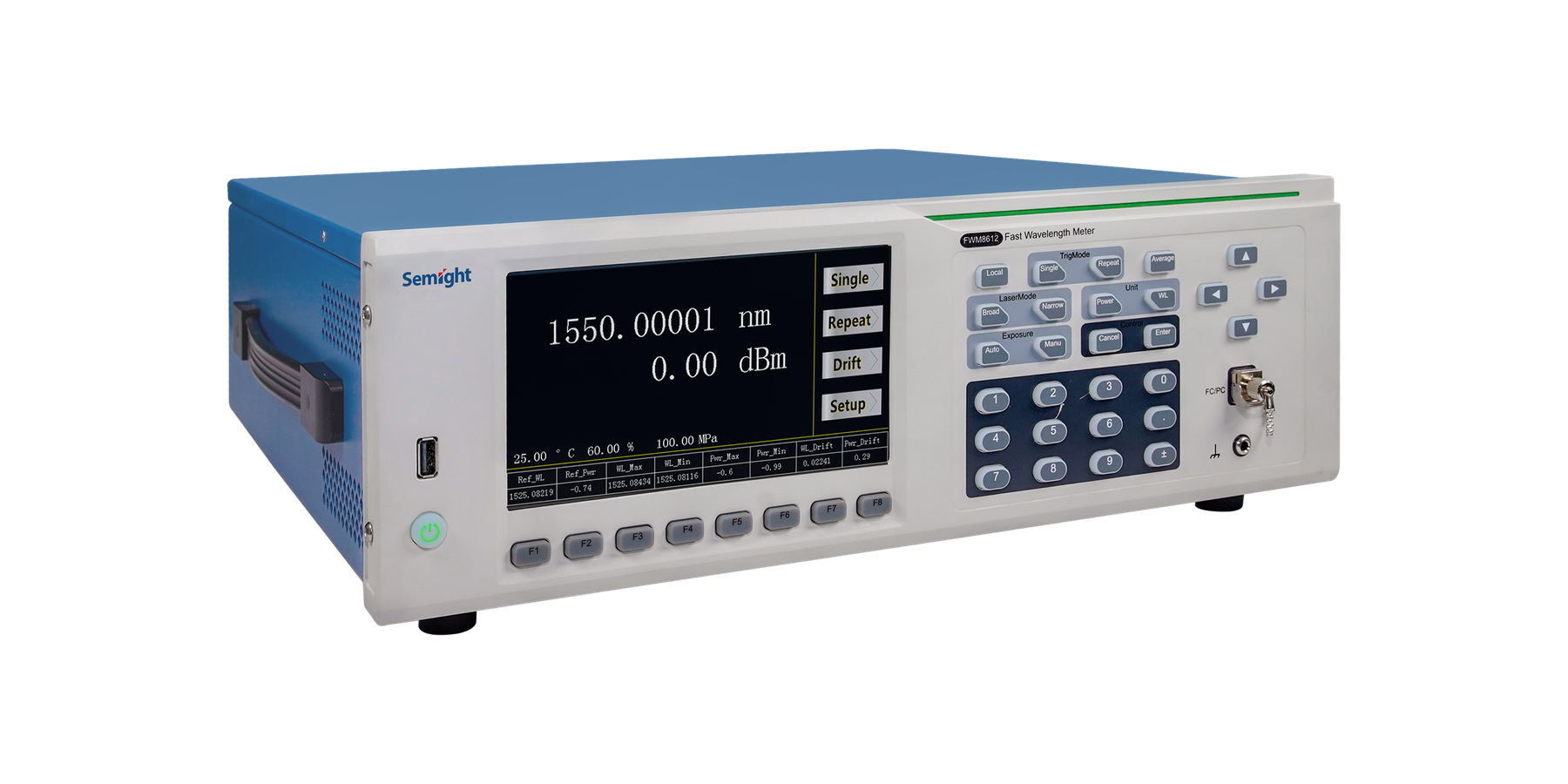

FWM8612 光波长计（光波长计） FWM8612属于光波长计类别。随着对通信数据需求的不断增长，需要更大容量光通信传输系统，这推动光组件和网络设备制造商传输骨干网中使用基于波长可调谐激光器的相干通信模块。目前波长可调激光器及相干模块的使用范围会进一步下沉到城域网，甚至接入网络。可调谐激光器非常重要的测试就是精确测量和波长校准，随着通信通道的不断增加，从最开始的40波到目前最高达到800波，因此快速精确波长测试比以往任何时候都更为关键。
PBT8856 台式误码分析仪（高速误码仪） PBT8856属于高速误码仪类别。联讯仪器 PBT8856 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)， 可用于物理层表征和一致性测试。凭借对四电平脉冲幅度调制(PAM4)和非归零(NRZ)信 号的支持，以及高达 30 Gbaud 的符号率 (相当于 60 Gbps)，覆盖了 100/200/400GbE 和 CEI-56G 标准。
- «
- 1
- »
PBT8812B 800G误码分析仪|联讯仪器 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
联讯仪器 Semight

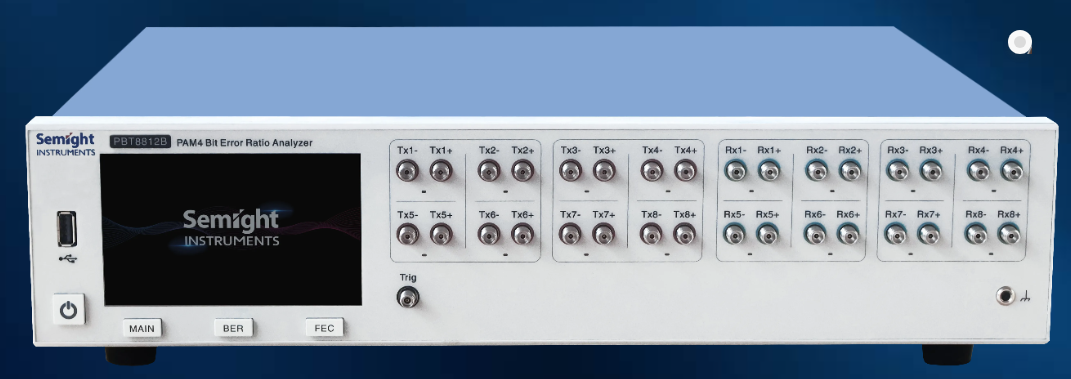

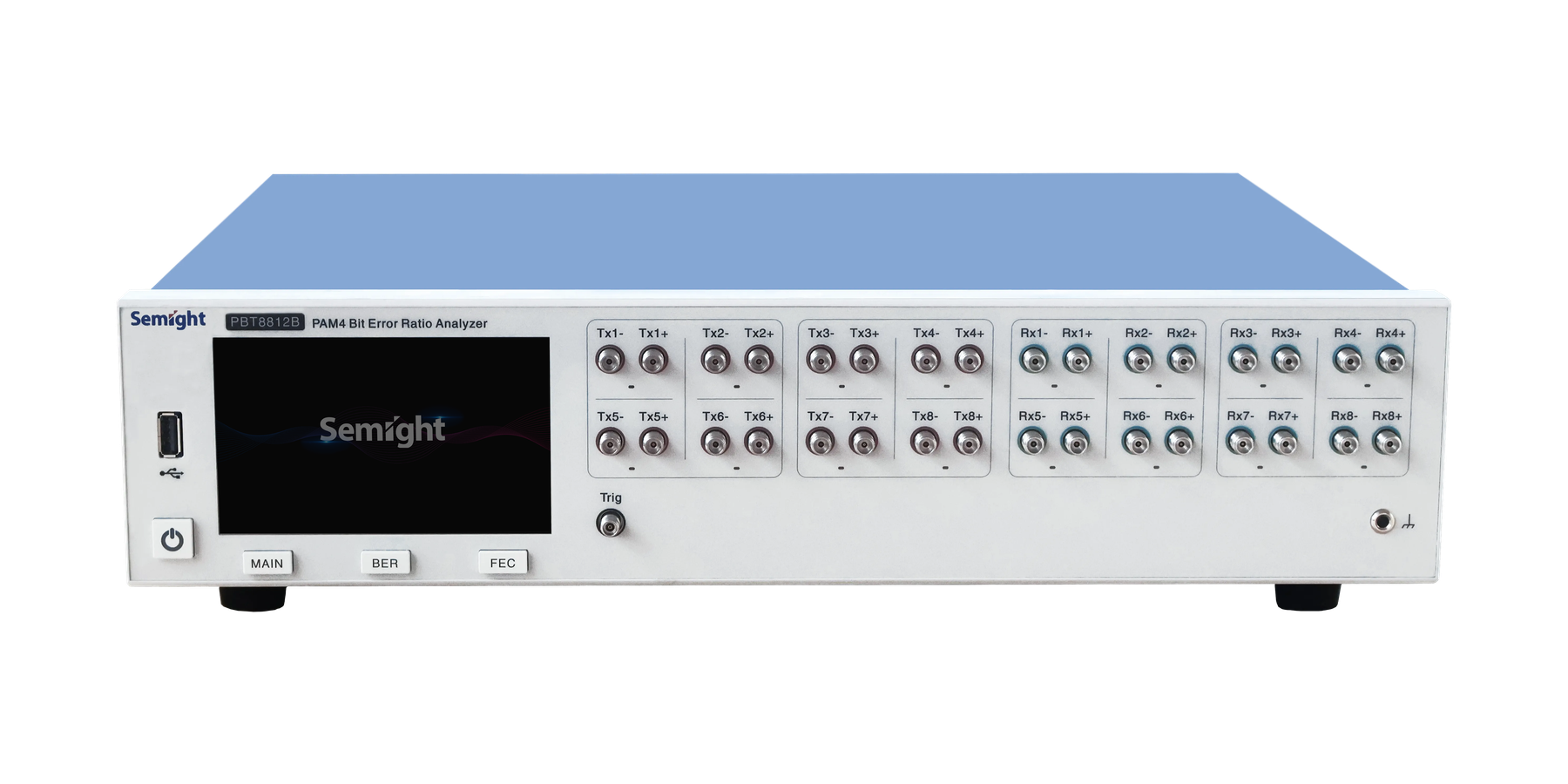

误码分析仪 PBT8812B
联讯仪器 PBT8812B 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。
产品简介
联讯仪器 PBT8812B 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。凭借对四电平脉冲幅度调制(PAM4)和非归零(NRZ)信号的支持，以及高达 57.8Gbaud 的符号率，覆盖了 400/800GbE 和 CEI-112G 标准。
核心参数
• 应用灵活：速率范围宽，性能优异：速率支持范围：24.33~57.8 GBaud
• 高精度：支持高精度误码采样（<10ms）
• 误码注入：支持误码注入及输入输出极性切换
• 链路补偿：支持3/4/7阶预加重调理，并提供inner eye调制器对PAM4电平独立调节
• 码型丰富：支持丰富测试码型: PRBS7~31Q；SSPRQ/JP03A/JP03B/LIN/方波/自定义码型等
• 测试功能丰富：支持硬件PCS层FEC编解码及纠错分析;
• 优异的信号质量：快速上升/下降沿; 低固有抖动
• 充分匹配ATE应用场景：支持多台ATE主机并行程控
功能与优势

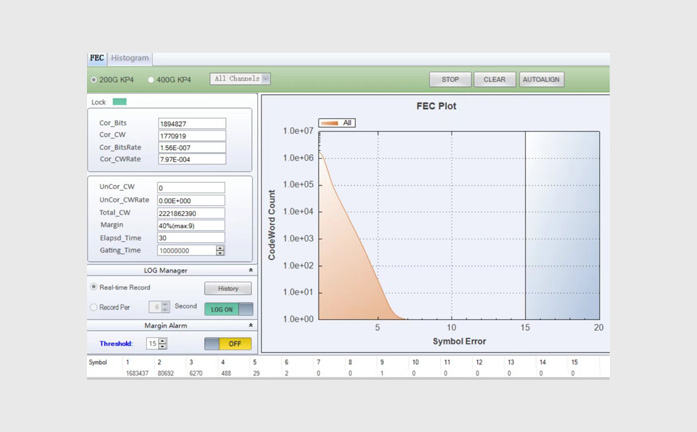

• Real FEC Analysis，SNR Monitor，PreBER/PostBER 测量，Symbol Error 分布图，FEC Margin 测试

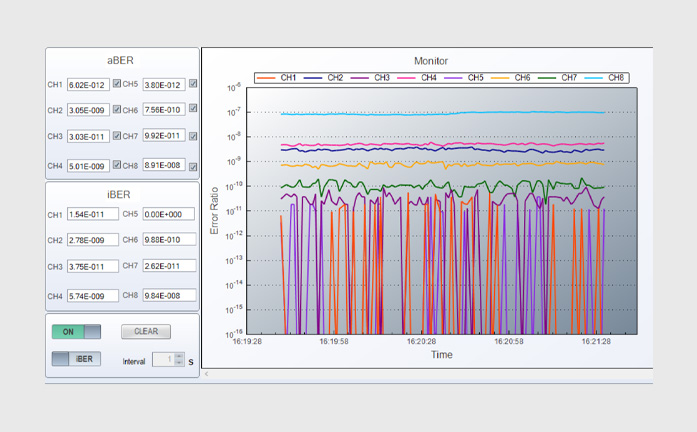

实时数据监控
• 实时误码监控，随时了解测试中的突发情况

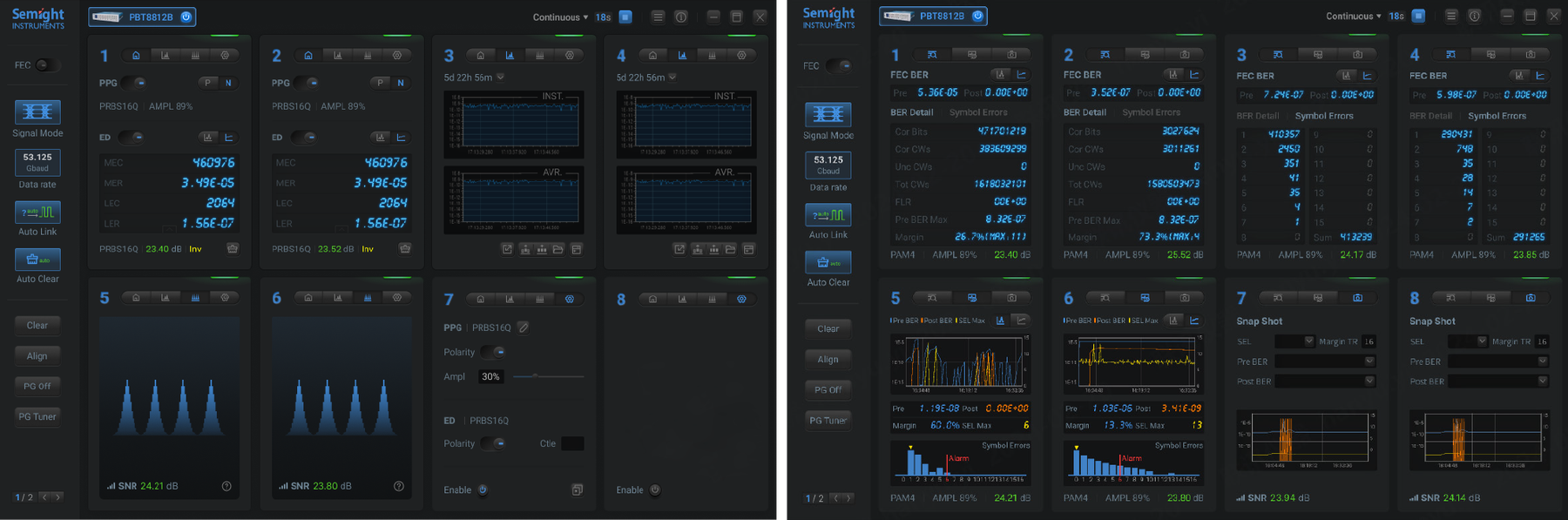

友好用户图形界面
• 确保用户操作直观便捷
典型应用场景
面向误码率测量、光模块与光链路测试、高速互连测试等应用场景。
• 误码率测量
• 光模块与光链路测试
• 高速互连测试
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• PBT8812B 详细指标见 PBT8812B 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
误码分析仪 PBT8812B 详细指标
联讯仪器 PBT8812B 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。
产品简介
联讯仪器 PBT8812B 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。凭借对四电平脉冲幅度调制(PAM4)和非归零(NRZ)信号的支持，以及高达 57.8Gbaud 的符号率，覆盖了 400/800GbE 和 CEI-112G 标准。
技术指标
发射机指标
• 指标类型：输出类型；指标参数 差分/单端 PAM4/NRZ
• 指标类型：终端；指标参数 交流耦合, 1.85 mm female connector
• 指标类型：输出阻抗；指标参数 100 Ω +/- 10%
• 指标类型：测试码型；指标参数 PRBS7/9/11/13/15/23/31; PRBS7Q/9Q/11Q/13Q/15Q/23Q/31Q;
• 指标类型：测试码型；指标参数 SSPRQ，JP03A，JP03B，LIN，Square Wave
• 指标类型：测试码型；指标参数 用户自定义码型 (32 Symbols)
• 指标类型：符号速率[1] (GBaud)；指标参数 24.33/24.8832/25/25.78125/26.5625/27.89/27.95/28.05/28.125 /28.2/28.9/ 48.66/49.7664/50/50.135/51.5625/53.125/56/56.25/56.4/57.8
• 指标类型：频偏调节；指标参数 ±1400 PPM（1 PPM 步进）
• 指标类型：频率精度；指标参数 ±50 PPM (typical)
• 指标类型：输出幅度 (差分)；指标参数 1000 mVp-p
• 指标类型：上升时间[2] (20–80%)；指标参数 <10 ps
• 指标类型：下降时间[2] (20–80%)；指标参数 <10 ps
• 指标类型：随机抖动 (Random Jitter)；指标参数 <350 fs
• 指标类型：插入损耗 (Insertion Loss)；指标参数 1.48 dB @ 28GHz（奇数通道） 2.78 dB @ 28GHz（偶数通道）
• 指标类型：回波损耗 (Return Loss)；指标参数 ≤-13.6 dB @ ≤28GHz
• 时钟输出：指标类型 输出幅度；指标参数 >300 mVp-p
• 时钟输出：指标类型 输出类型；指标参数 交流耦合，单端
• 时钟输出：指标类型 分频比[3]；指标参数 4/8/16/32
• 时钟输出：指标类型 连接器；指标参数 2.92mm female，50 Ω
接收机指标
• 指标类型：输入类型；指标参数 差分 PAM4 / NRZ
• 指标类型：终端；指标参数 AC－交流耦合
• 指标类型：输入阻抗；指标参数 差分 100 Ω +/- 10%
• 指标类型：接收幅度[1] (差分)；指标参数 Max.1000 mVp-p
• 指标类型：接收灵敏度[2] (差分)；指标参数 80 mVp-p
• 指标类型：数据码型；指标参数 PRBS7/9/11/13/15/23/31; PRBS7Q/9Q/11Q/13Q/15Q/23Q/31Q; SSPRQ;
• 指标类型：符号速率[3] (Gbaud)；指标参数 24.33/24.8832/25/25.78125/26.5625/27.89/27.95/28.05/28.125/ 28.2/28.9/ 48.66/49.7664/50/51.5625/53.125/56/56.25/56.4/57.8;
• 指标类型：时钟模式；指标参数 内置时钟恢复（环路带宽： 4MHz）
• 指标类型：连接器；指标参数 1.85 mm female，50Ω
指标适用条件
[1]扩展速率需要激活 EDR 选件；
[2]以 53.125 Gbps NRZ 信号测量；
[3]扩展分频比选项需要激活 TRIG 选件。
[1]接收端净测量值; 过高电压输入可能会损伤接收机；
[2]当输入幅值<灵敏度阈值时，对应误码率有可能会高于 e-3 甚至 LOS，取决于具体信号质量；
[3]扩展速率需要激活 EDR 选件。
资源下载
• PBT8812B 产品介绍见 PBT8812B 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
