联讯仪器 Semight

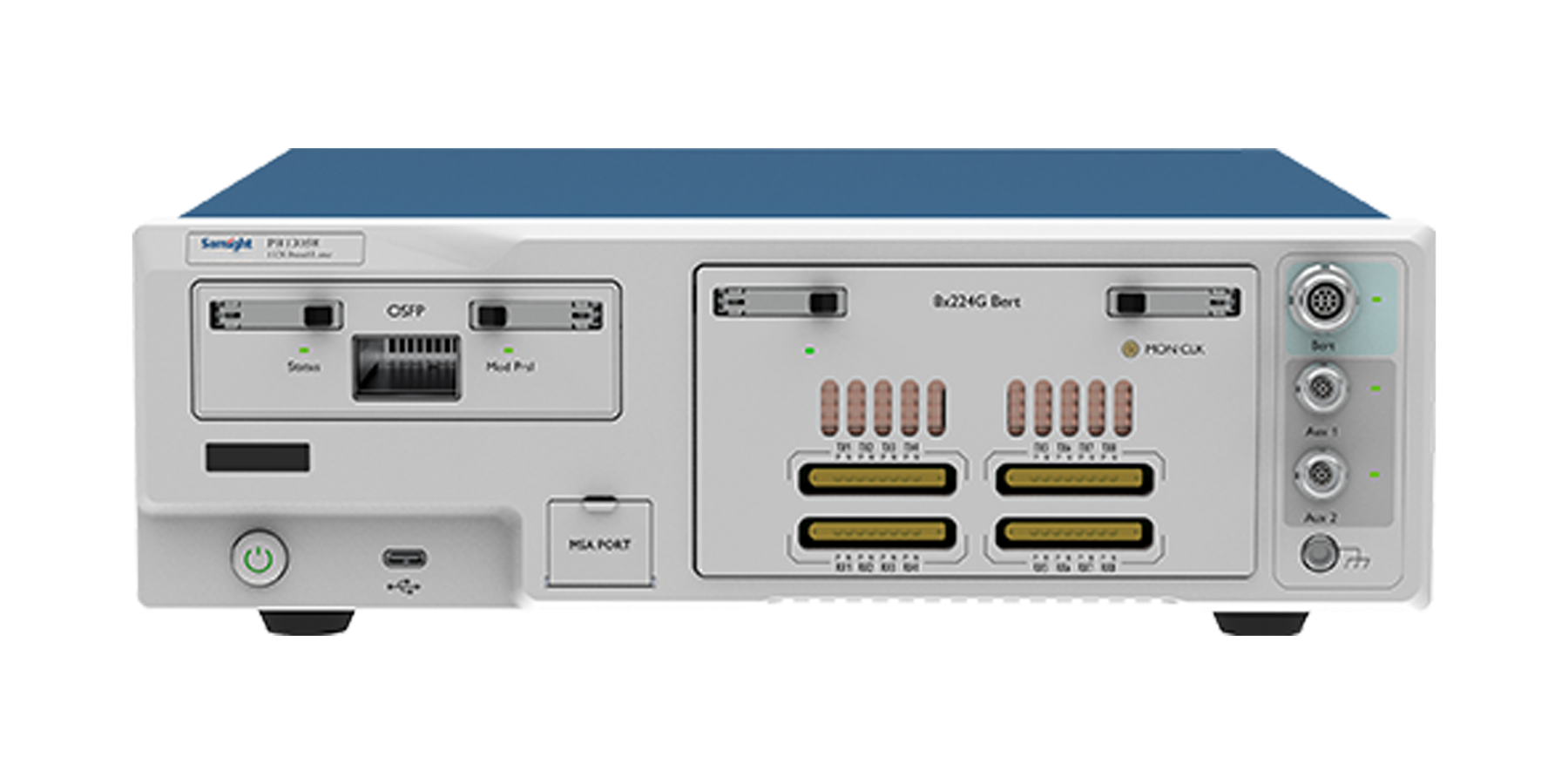

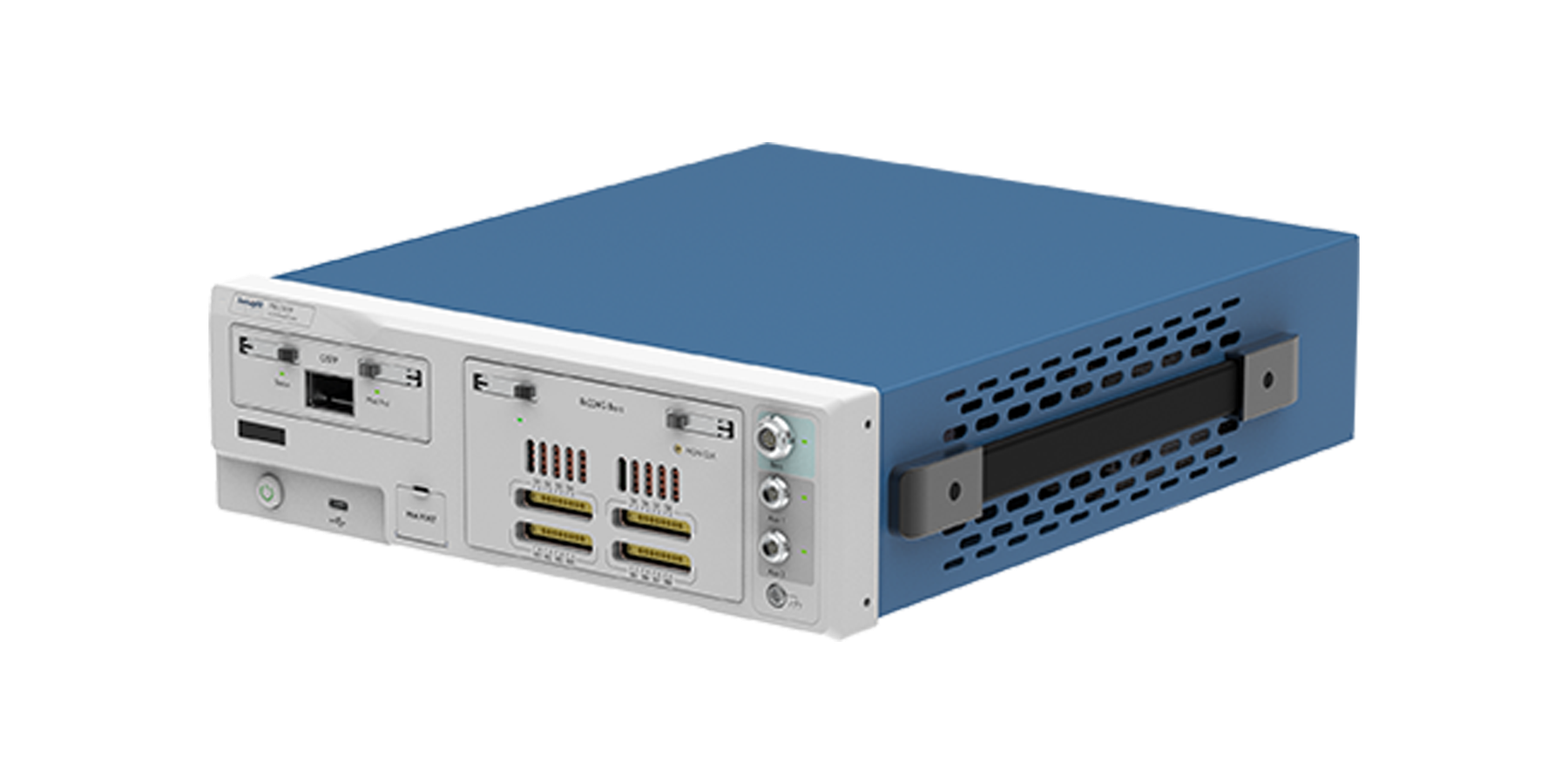

台式误码分析仪 PBT3058
联讯仪器 PBT3058 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。
产品简介
联讯仪器 PBT3058 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。产品覆盖了 1.6T BASE/CEI-224G 标准，通过扩展速率能够额外涵盖PCIe速率测试范围。产品内置水冷MCB Kit，模块可以直插测试。同时也提供了灵活的射频探头接口形态，既可以内置于主机，也可以通过航插外拖使用；用户可根据测试场景，自由选择不同的测试模式组合。
核心参数
• 速率范围宽：速率支持范围：24.33 - 128 GBaud
• 测试码型丰富：PRBS7~31，PRBS7Q~31Q，SSPRQ，JP03A，JP03B，LINEAR，SquareWave，自定义码型
• 灵活配置：测试单元可灵活更换
• 信号质量优异：快速上升下降沿、低固有抖动

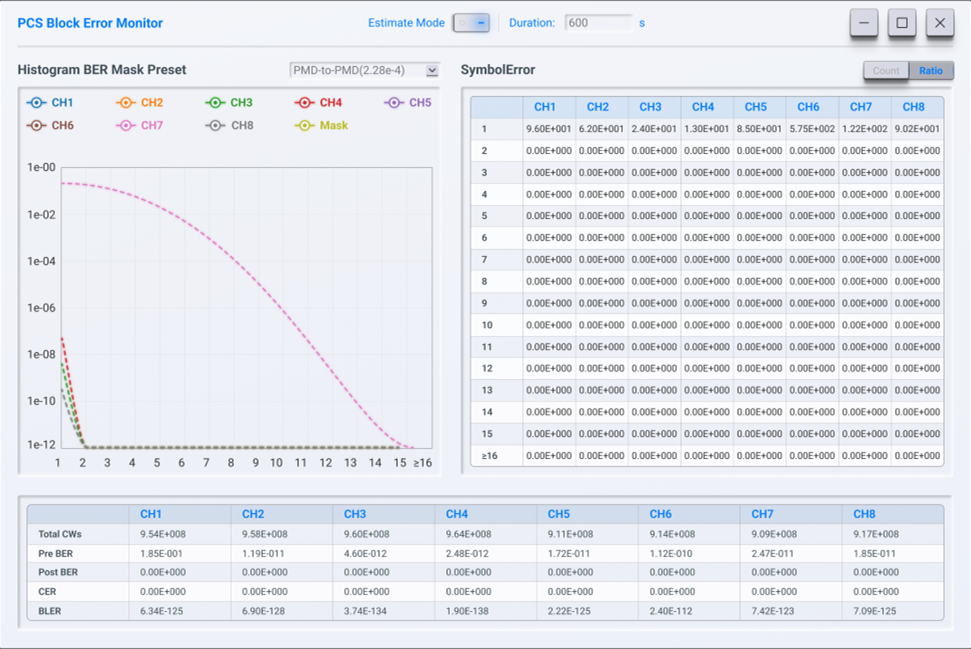

• 测试功能丰富：支持 Block Error Monitor、SER/CER/BER 预估、直方图掩码卡控
• 全面分析：支持硬件 PCS 层 FEC编解码及纠错分析
功能与优势

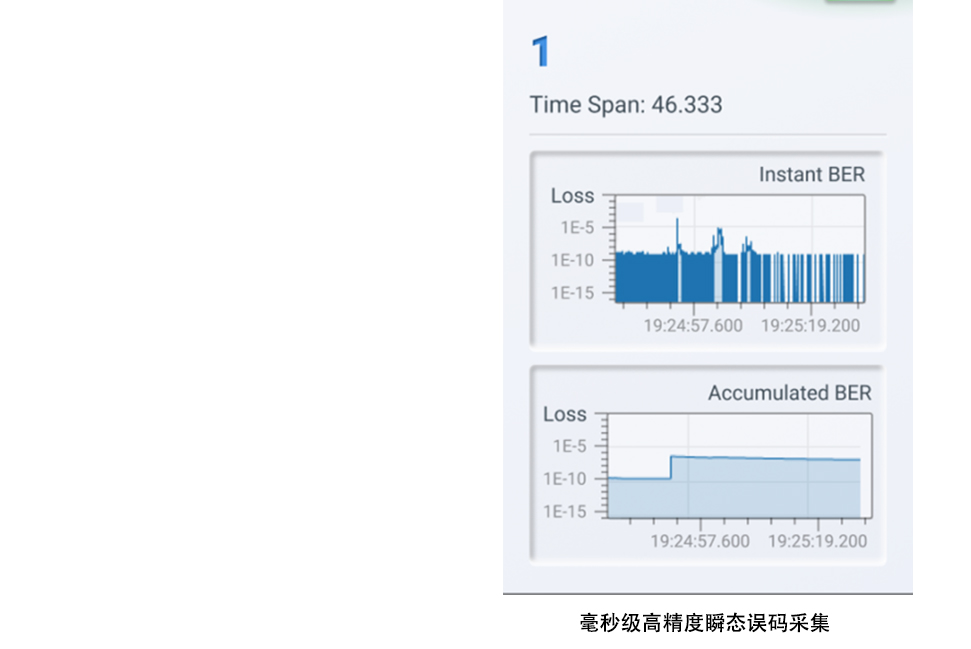

支持毫秒级高精度瞬态误码采样
• 毫秒级高精度瞬态误码采集（＜10ms）

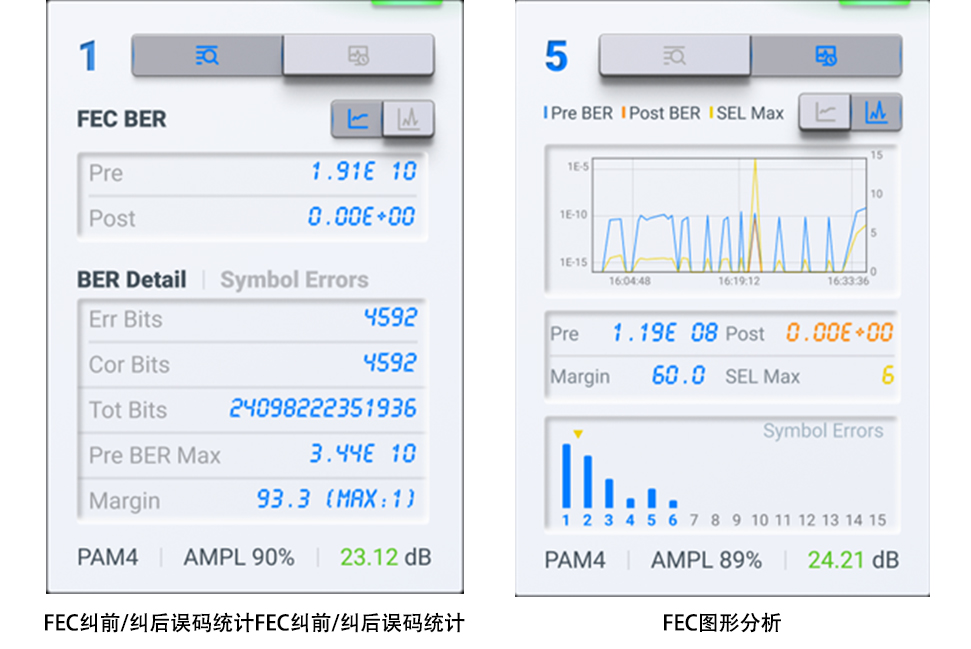

FEC功能强大
• 支持硬件PCS层FEC编解码及纠错分析
支持IEEE 802.3dj协议FEC合规测试
• PCS误块率分析与纠错裕量测试
实时数据

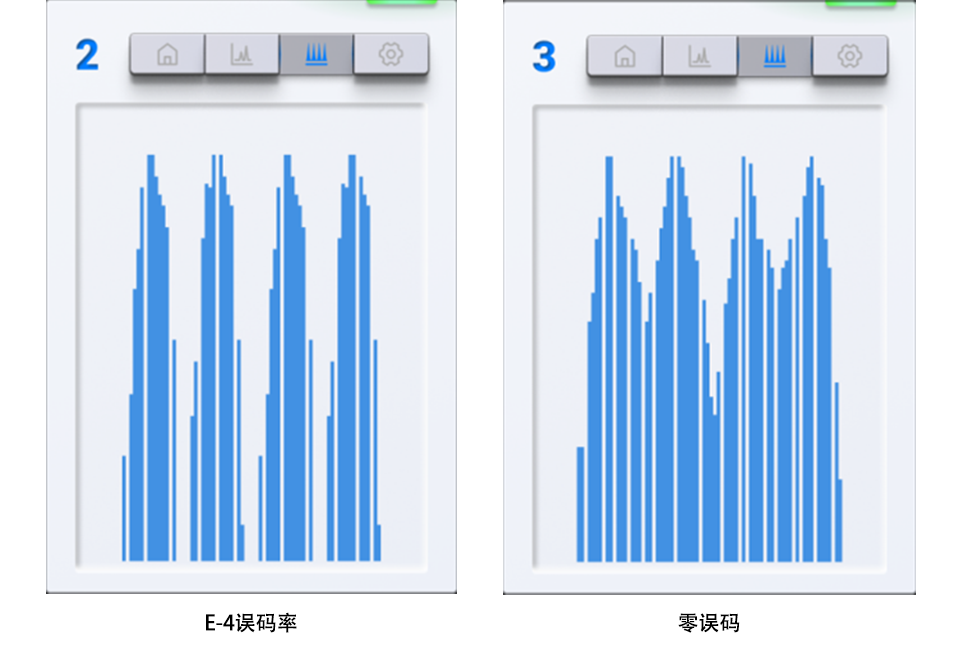

• 支持实时/累计误码统计，信噪比测量以及接收机直方图监控，便于用户综合评估接收机信号质量
典型应用场景
面向误码率测量、高速数字信号测试、光通信测试等应用场景。
• 误码率测量
• 高速数字信号测试
• 光通信测试
资源下载
• PBT3058 详细指标见 PBT3058 详细指标页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
台式误码分析仪 PBT3058 详细指标
联讯仪器 PBT3058 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。
产品简介
联讯仪器 PBT3058 是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。产品覆盖了 1.6T BASE/CEI-224G 标准，通过扩展速率能够额外涵盖PCIe速率测试范围。产品内置水冷MCB Kit，模块可以直插测试。同时也提供了灵活的射频探头接口形态，既可以内置于主机，也可以通过航插外拖使用；用户可根据测试场景，自由选择不同的测试模式组合。
技术指标
发射机指标
• 指标类型：输出类型；PBT3058 差分 PAM4/NRZ
• 指标类型：终端；PBT3058 交流耦合
• 指标类型：输出阻抗；PBT3058 100Ω+/-10%
• 指标类型：测试码型；PBT3058 PRBS7 - 31，PRBS7Q - 31Q，SSPRQ，JP03A，JP03B，LINEAR，Square Wave，自定义码型 (128 bits )
• 指标类型：符号速率（GBaud）；PBT3058 97.32/99.5328/100/103.125/106.25/112/112.2/112.5/ 112.8/113.4375/115.1/120
• 指标类型：EDR1选件 符号速率（GBaud）；PBT3058 24.33/24.8832/25/25.78125/26.5625/27.89/27.95/28.0 5/28.125/28.2/28.9/30; 48.66/49.7664/51.5625/53.125/56/56.25/56.4/57.8/58/ 58.125/59.37/60;
• 指标类型：EDR2选件 符号速率（GBaud）；PBT3058 32/64/128
• 指标类型：频率精度；PBT3058 ±50 ppm (typical)
• 指标类型：输出幅度【1】 (差分)；PBT3058 1000 mVp-p
• 指标类型：上升/下降时间【2】（20%-80%）；PBT3058 ＜4.5 ps
• 指标类型：随即抖动【3】；PBT3058 ≤ 200 fs
• 时钟输出指标：指标类型 输出幅度【4】；PBT3058 >200 mVp-p
• 时钟输出指标：指标类型 终端（单端输出）；PBT3058 交流耦合；MMCX female connector
• 时钟输出指标：指标类型 分频比；PBT3058 4/8/16/32/64/128【5】
接收机指标
• 指标类型：输入类型；PBT3058 差分 PAM4 / NRZ【1】
• 指标类型：终端；PBT3058 交流耦合
• 指标类型：输入阻抗；PBT3058 100Ω+/-10%
• 指标类型：接收幅度【2】(差分)；PBT3058 Max.1000 mVp-p
• 指标类型：LOSS阈值【3】 (差分)；PBT3058 50 mVp-p
• 指标类型：数据码型；PBT3058 PRBS7 - 31，PRBS7Q - 31Q
• 指标类型：时钟模式；PBT3058 内置时钟恢复
光模块测试套件指标
• 参数类型：待测件类型；D01选件 OSFP224-IHS
• 参数类型：散热方式；D01选件 内部集成被动水冷散热器
• 参数类型：DMI信息解析；D01选件 支持CMIS/SFF协议解析
• 参数类型：电压拉偏范围；D01选件 2.85~3.67V
• 参数类型：电压拉偏步进；D01选件 10mV
资源下载
• PBT3058 产品介绍见 PBT3058 产品介绍页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
